新人教版选修3-2 物理：5.1《交变电流》同步测试

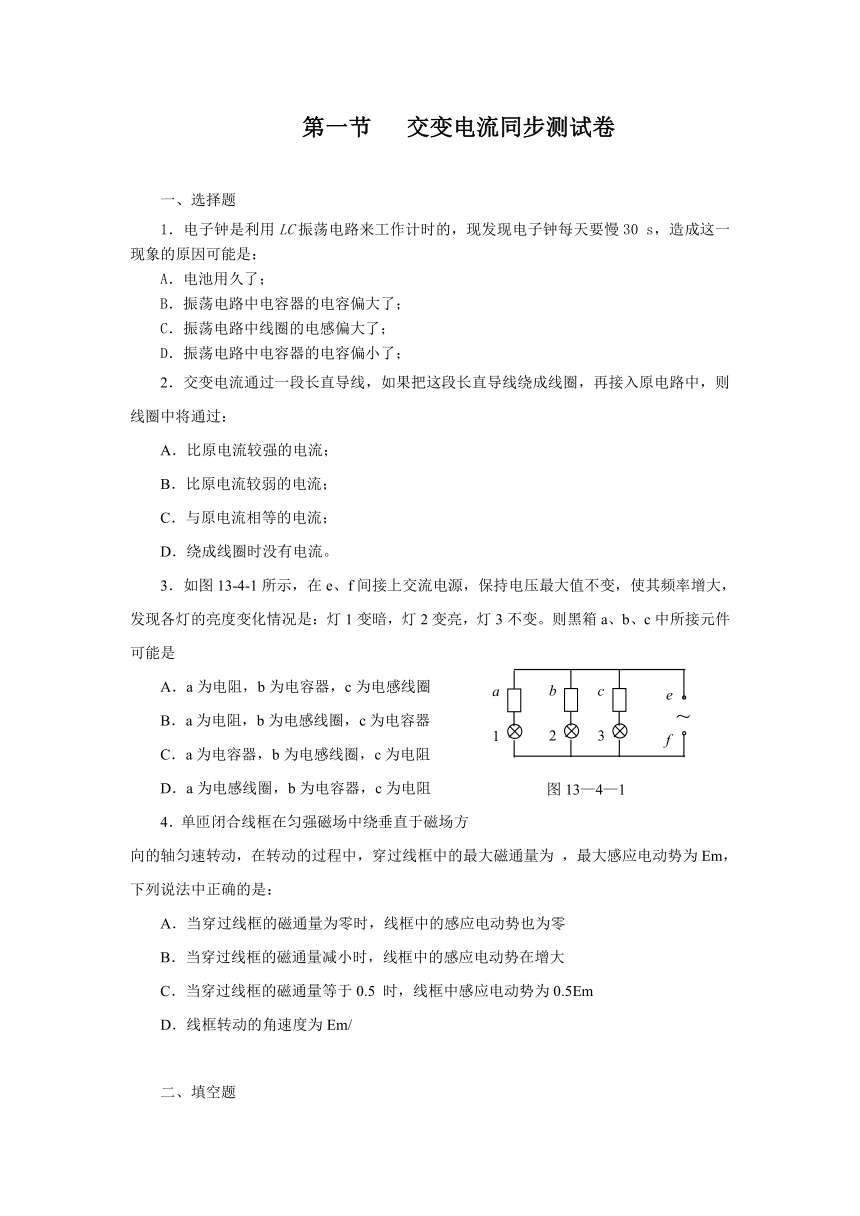

第一节 交变电流同步测试卷
一、选择题
1．电子钟是利用LC振荡电路来工作计时的，现发现电子钟每天要慢30 s，造成这一现象的原因可能是：
A．电池用久了；
B．振荡电路中电容器的电容偏大了；
C．振荡电路中线圈的电感偏大了；
D．振荡电路中电容器的电容偏小了；
2．交变电流通过一段长直导线，如果把这段长直导线绕成线圈，再接入原电路中，则线圈中将通过：
A．比原电流较强的电流；
B．比原电流较弱的电流；
C．与原电流相等的电流；
D．绕成线圈时没有电流。
3．如图13-4-1所示，在e、f间接上交流电源，保持电压最大值不变，使其频率增大，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变。则黑箱a、b、c中所接元件可能是
A．a为电阻，b为电容器，c为电感线圈
B．a为电阻，b为电感线圈，c为电容器
C．a为电容器，b为电感线圈，c为电阻
D．a为电感线圈，b为电容器，c为电阻
4．单匝闭合线框在匀强磁场中绕垂直于磁场方向的轴匀速转动，在转动的过程中，穿过线框中的最大磁通量为 ，最大感应电动势为Em，下列说法中正确的是：
A．当穿过线框的磁通量为零时，线框中的感应电动势也为零
B．当穿过线框的磁通量减小时，线框中的感应电动势在增大
C．当穿过线框的磁通量等于0.5 时，线框中感应电动势为0.5Em
D．线框转动的角速度为Em/
二、填空题
5．如图13-4-2所示，正弦交变电流的电压最大值为311v，负载电阻R=440Ω，若不考虑电表内阻对电路的影响，则交流电压表的读数为
V，交流电流表的读数为 V。
6．如图13-4-3所示的正弦交流电，正向和反向都是正弦交
流电，但峰值和半周期不等，则此交流电流的有效值
为 A。
三、计算题
7．一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动。线圈匝数n=100，穿过每匝线圈的磁通量 随时间按正弦规律变，如图13-4-4所示，发电机内阻r=5.0Ω，外电路电阻R=95Ω。求串联在外电路中的交流电流表（内阻不计）的读数。
8．矩形线框abcd如图13-4-5所示，其中ab=L1，bc=L2，线框电阻为r，ad间接电阻R，并串入电流表，线框以ab边为轴在磁感强度为B的匀强磁场中匀速转动，角速度为ω，求：
（1）交流电流表A的示数
（2）从图示位置转过90°角过程中，通过电流表的总电量。
（3）从图示位置转过90°角过程中，电阻R上产生的热量。
9．矩形线圈abcd在匀强磁场中绕00'轴匀速转动，当t=O时，线圈恰好经过图13-4-6中所示的位置，已知线圈为n匝，面积是S，电阻为R，磁感强度为B，转动角速度为ω。
（1）写出感应电动势瞬时值的表达式。
（2）由图示位置转过60°角时电动势的瞬时值为多大？
（3）由图示位置转过90°的过程中，感应电动势的平均值为多大？
测验参考答案
1．（BC）
2．（B）
3．（D）
4．（BD）
5．220V，0.5A
6．
7．1.4A
8．（1） HYPERLINK " http://www.21cnjy.com" （2） （3） HYPERLINK " http://www.21cnjy.com"
9．（1）e=NBωSsinωt （2） （3）2NBωS/π
a
1
～
图13—4—1
b
2
c
3
e
f
R
图13—4—2
～
V
A
2T/3 T
20
0
-10
图13—4—3
t/s
i/A
1.57 3.14
图13—4—4
1.0
0
-1.0
φ/10-2Wb
t/10-2s
图13—4—5
c
d
b
a
B
A
c
d
b
a
图13—4—6
