（新人教版选修3-4）物理：12.2《波的图象》课件

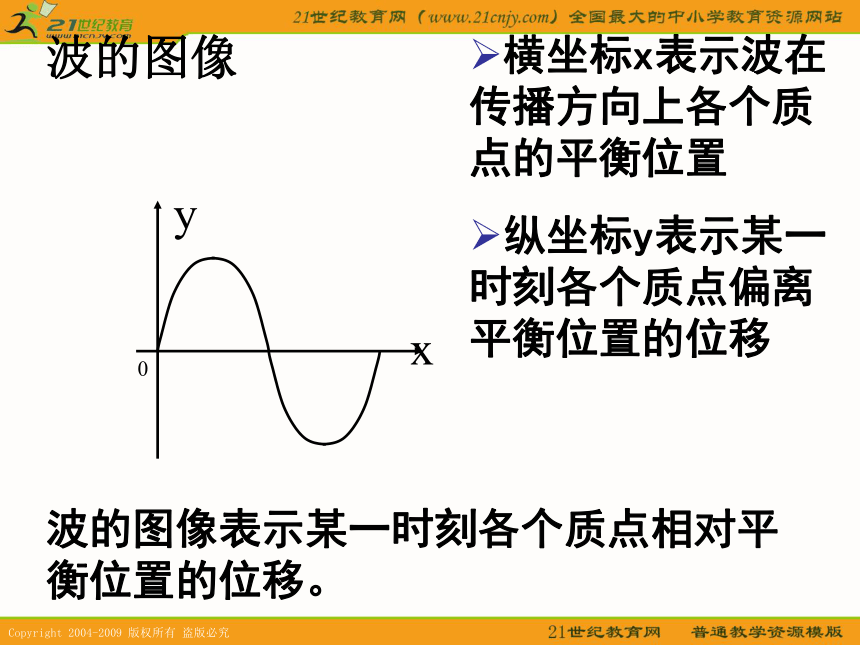

课件12张PPT。第十二章 机械波第二节 波的图像波的图像波的图像表示某一时刻各个质点相对平衡位置的位移。横坐标x表示波在传播方向上各个质点的平衡位置

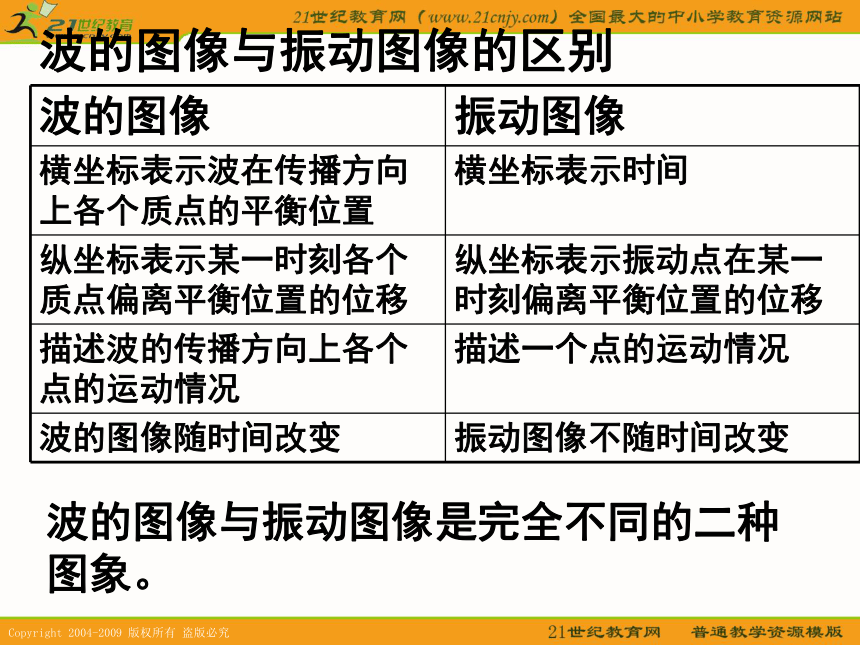

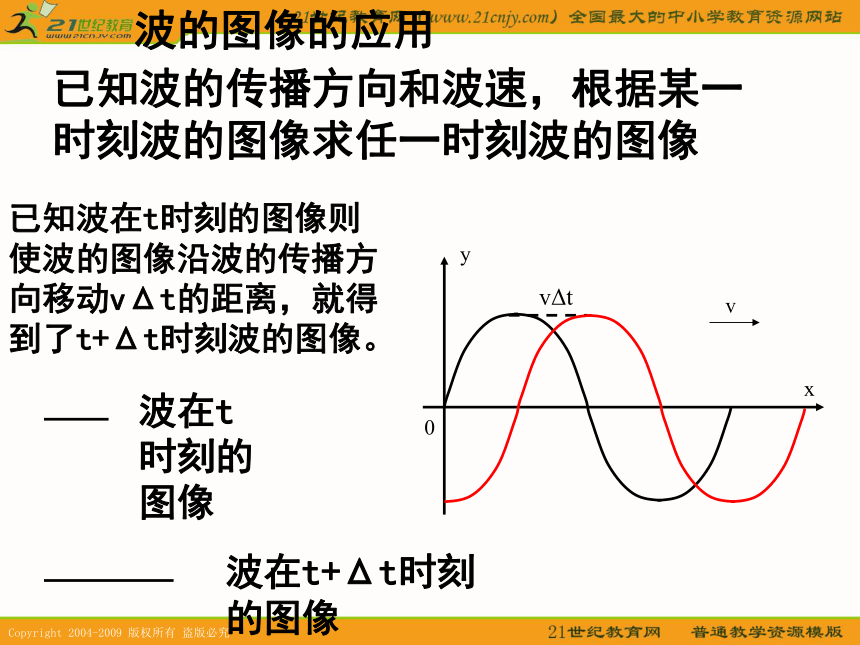

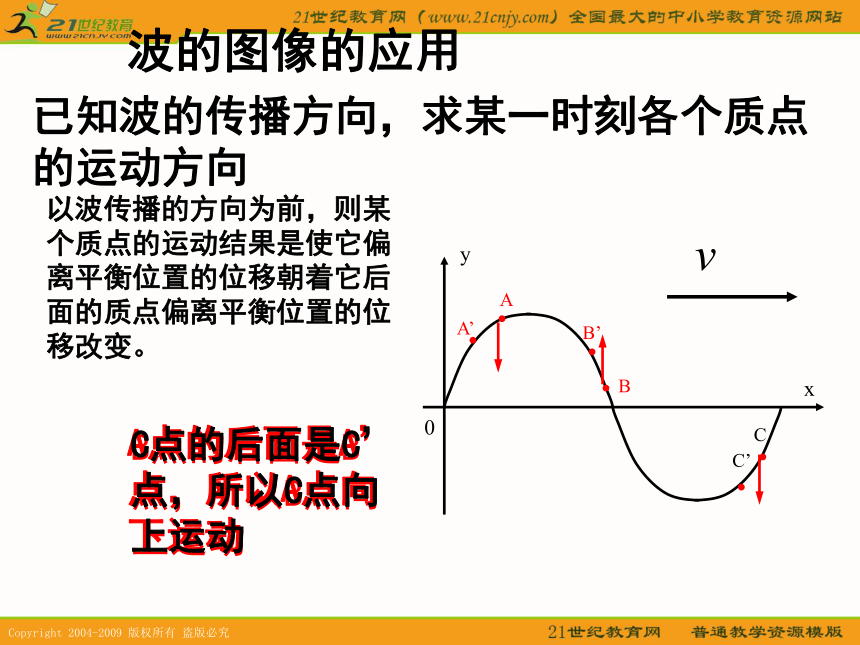

纵坐标y表示某一时刻各个质点偏离平衡位置的位移波的图像与振动图像的区别波的图像与振动图像是完全不同的二种图象。波的图像的应用已知波的传播方向，求某一时刻各个质点的运动方向以波传播的方向为前，则某个质点的运动结果是使它偏离平衡位置的位移朝着它后面的质点偏离平衡位置的位移改变。波的图像的应用已知波的传播方向和波速，根据某一时刻波的图像求任一时刻波的图像已知波在t时刻的图像则使波的图像沿波的传播方向移动vΔt的距离，就得到了t+Δt时刻波的图像。波的图像质点的加速度方向总是指向平衡位置要点·疑点·考点1.横波的传播方向与质点振动方向的关系.
已知波的传播方向，判断某一质点的振动方向，或反过来由某一质点振动方向判断波的传播方向，方法互逆，主要有两种：(1)波形平移法：将原波形(图7-4-1中实线)沿波的传播方向平移?/4(图7-4-1中虚线)，则某一质点的运动方向就由实线上的位置指向虚线上对应位置的方向，图中A、B、C各点运动方向如图所示:图7-4-1(2)“上下坡法”：沿着波的传播方向走波形状“山路”，从“谷”到“峰”的上坡阶段上各点都是向下运动的，从“峰”到“谷”的下坡阶段上各点都是向上运动的，即“上坡下，下坡上”，图中A、B点即为“下坡上”；C点为“上坡下”.
其中方法(1)有助理解，方法(2)简捷.2.已知波速v和某一时刻波形，画出再经△t时间的波形图，方法有二：
(1)平移法：先算出经△t时间波传播的距离△x=v·△t，再把波形沿波的传播方向平移△x即可.因为波动图像的重复性，若已知波长?，则波形平移n?时波形不变，当△x=n?+x?时，可采取去整(n?留0(x)的方法，只需平移x?即可.3.已知振幅A和周期T，求振动质点在△t时间内的路程和位移
求振动质点△t时间内的路程和位移，由于牵涉质点的初始状态，需用正弦函数，较复杂；但△t若为半周期T/2的整数倍则很容易.
在半周期内质点的路程为2A，若△t=n· T/2，n=1,2,3……则路程s=2A·n，当质点的初始位移(相对平衡位置)为x0时，经T/2的奇数倍时位移为-x0，经T/2的偶数倍时位移仍为x0. (2)特殊点方法：在波形上找两特殊点，如过平衡位置的点和与它们相邻的峰(谷)点，先确定这两点的振动方向，再将Δt换算为nT+xT，其中n为正整数，T为周期，x为真分数.由于经nT波形不变，所以也采取去整(nT)留0(xT)的方法，分别做出两特殊点经xT后的位置，然后按正弦规律画出新波形.
