（新人教版选修3-4）物理： 13.3实验：用双缝干涉测量光的波长（课件）

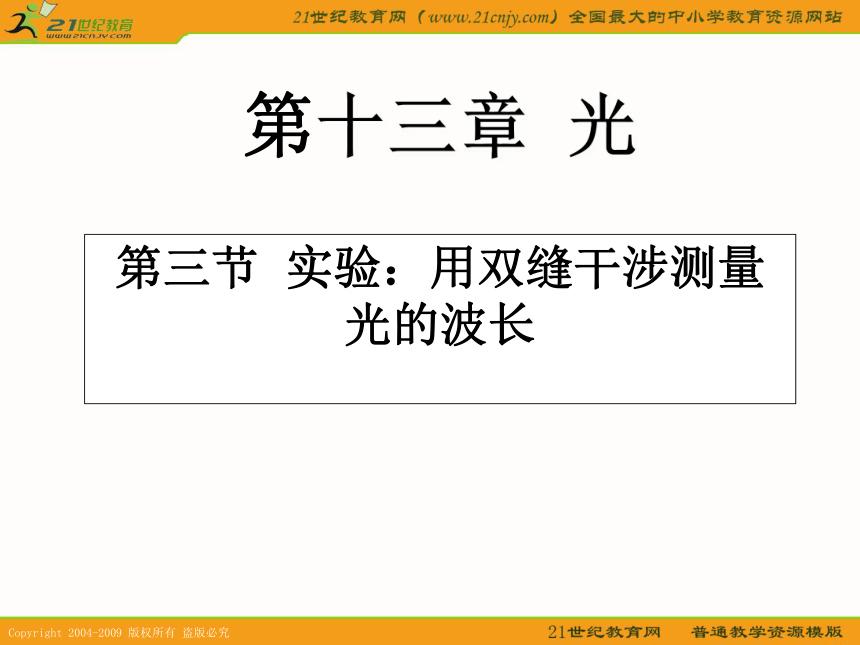

课件12张PPT。第三节 实验：用双缝干涉测量光的波长 第十三章 光
如图所示的双缝实验中，屏离开挡板越远，条纹间的距离越大，另一方面，实验所用光波的波长越大，条纹间的距离也越大，这是为什么？r2-r1=dsinθX=ltanθ≈lsinθ当两列波的路程差为波长的整数倍，即dx/l=±kλ（k=0,1,2…)时才会出现亮条纹，亮条纹位置为：

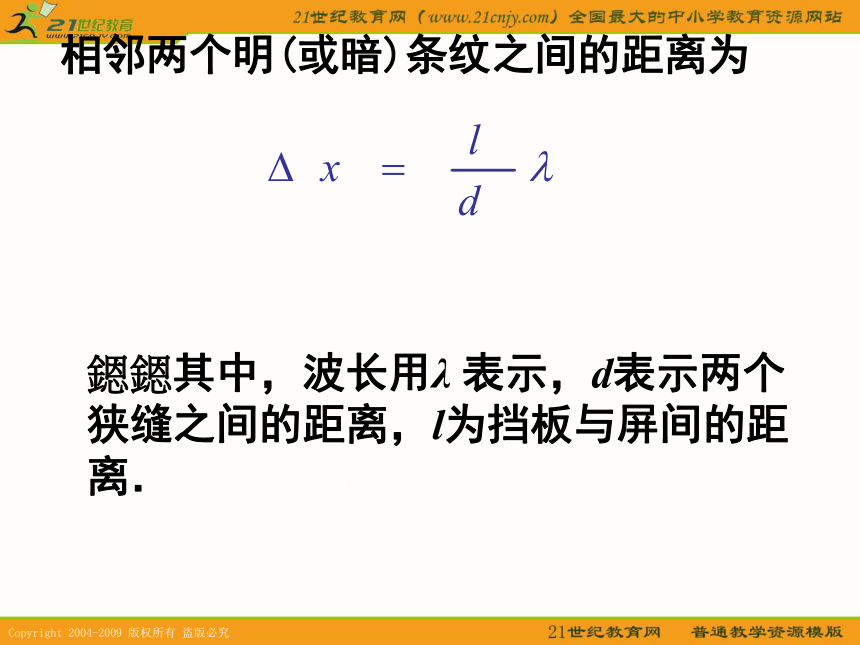

X=±klλ/dr1r2dxθ一、实验原理相邻两个明(或暗)条纹之间的距离为??其中，波长用λ 表示，d表示两个狭缝之间的距离，l为挡板与屏间的距离．实验步骤：
1、安装双缝干涉仪
2、单缝到双缝的距离为5-10cm
3、通过目镜，可看见白光的双缝干涉条纹
4、放红光虑光片，观测红光的双缝干涉条纹
调节d比较△x的变化换绿色虑光片
5、测量出n条亮条纹间距a
6、察看说明书，得出d和L
7、代入公式，求出波长二、观察双缝干涉图样注意事项：
1、安装仪器的顺序：光源、滤光片、单缝、双缝、遮光筒、光屏
2、双缝与单缝相互平行，且竖直放置
3、光源、虑光片、单缝、双缝的中心均在遮光筒的中心轴线上
4、若出现在光屏上的光很弱，由于不共轴所致
5、若干涉条纹不清晰，与单缝和双缝是否平行有很大关系第二条亮纹第一条亮纹第一条亮纹第二条亮纹螺旋测微器的读数 三、测定单色光的波长游标尺的读数 ：测量结果求波长： 测出n个亮条纹间的举例a。就可以求出相邻两个亮条纹的距离



再由得
