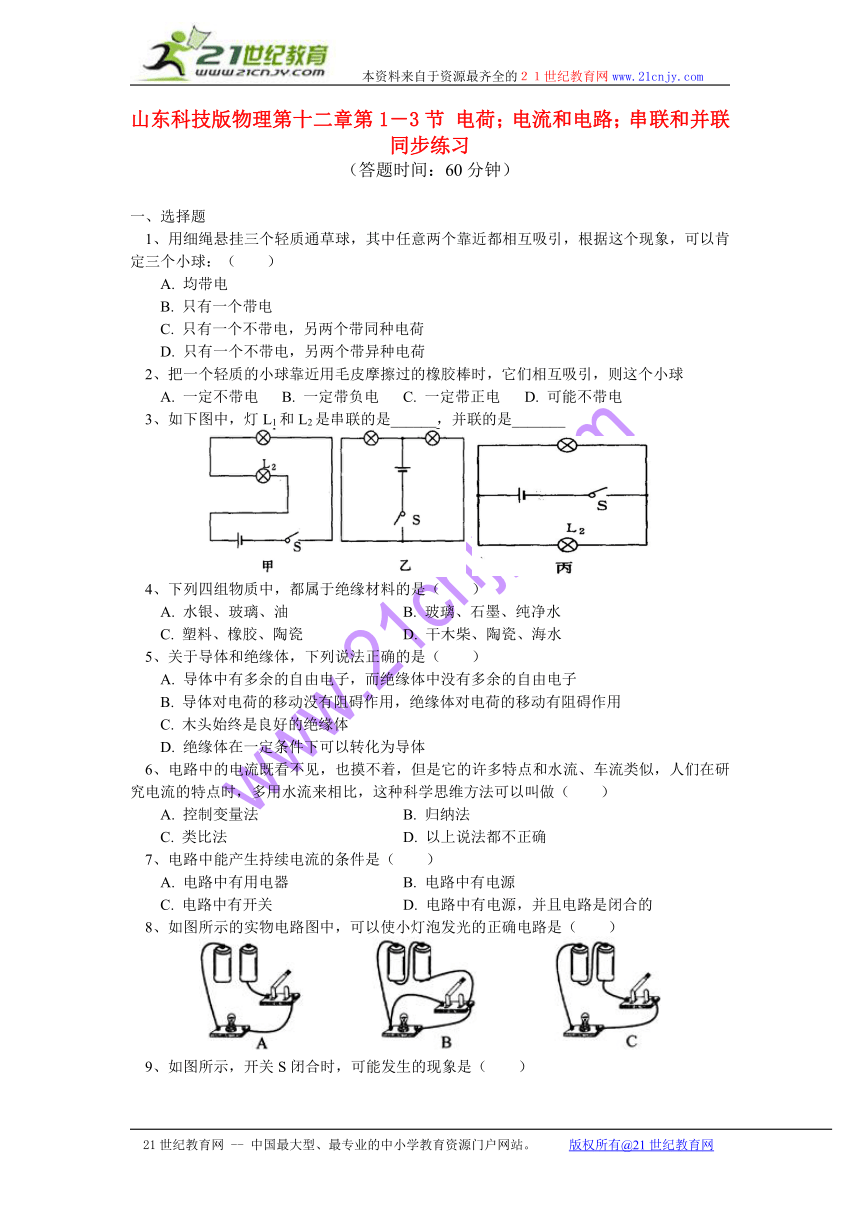

山东科技版物理第十二章第1－3节 电荷；电流和电路；串联和并联同步练习
（答题时间：60分钟）
一、选择题
1、用细绳悬挂三个轻质通草球，其中任意两个靠近都相互吸引，根据这个现象，可以肯定三个小球：（ ）
A. 均带电
B. 只有一个带电
C. 只有一个不带电，另两个带同种电荷
D. 只有一个不带电，另两个带异种电荷
2、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球
A. 一定不带电 B. 一定带负电 C. 一定带正电 D. 可能不带电
3、如下图中，灯L1和L2是串联的是______，并联的是_______
4、下列四组物质中，都属于绝缘材料的是（ ）
A. 水银、玻璃、油 B. 玻璃、石墨、纯净水
C. 塑料、橡胶、陶瓷 D. 干木柴、陶瓷、海水
5、关于导体和绝缘体，下列说法正确的是（ ）
A. 导体中有多余的自由电子，而绝缘体中没有多余的自由电子
B. 导体对电荷的移动没有阻碍作用，绝缘体对电荷的移动有阻碍作用
C. 木头始终是良好的绝缘体
D. 绝缘体在一定条件下可以转化为导体
6、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流的特点时，多用水流来相比，这种科学思维方法可以叫做（ ）
A. 控制变量法 B. 归纳法
C. 类比法 D. 以上说法都不正确
7、电路中能产生持续电流的条件是（ ）
A. 电路中有用电器 B. 电路中有电源
C. 电路中有开关 D. 电路中有电源，并且电路是闭合的
8、如图所示的实物电路图中，可以使小灯泡发光的正确电路是（ ）

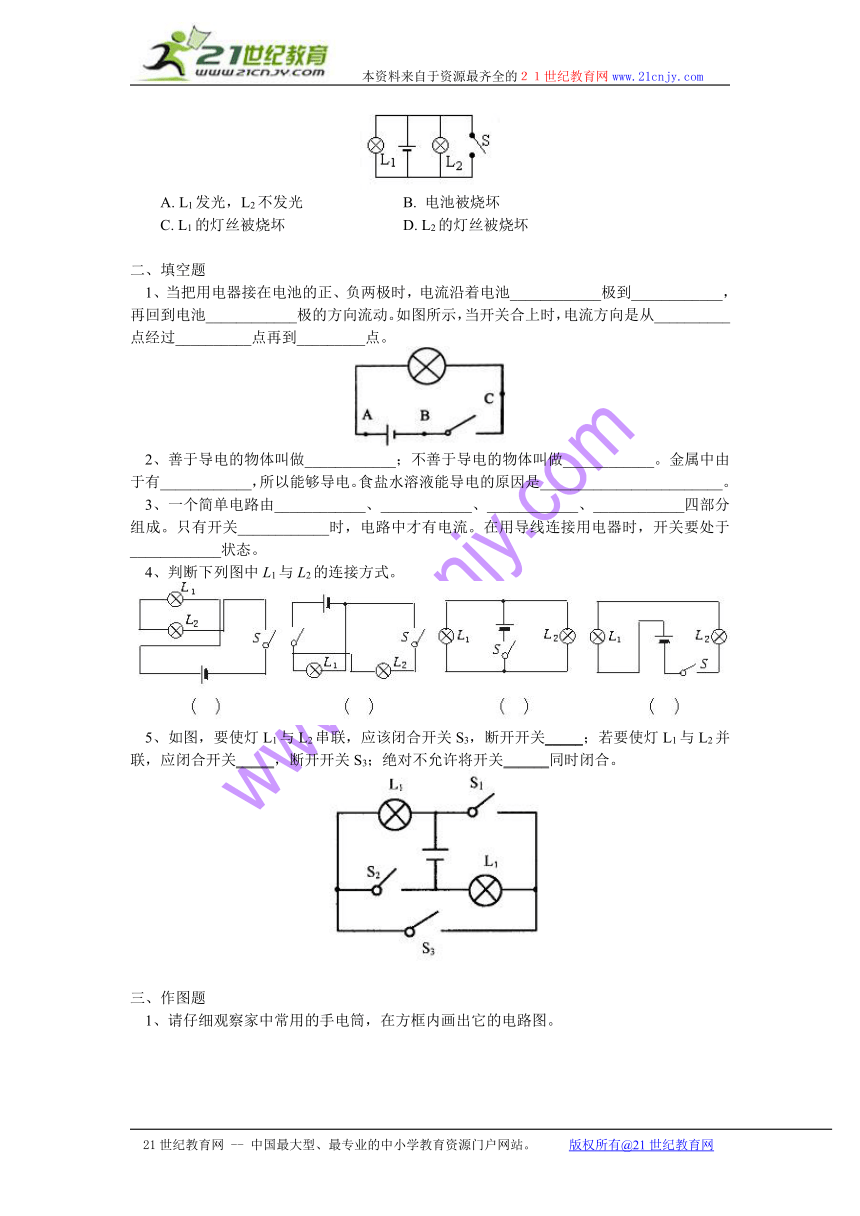

9、如图所示，开关S闭合时，可能发生的现象是（ ）
A. L1发光，L2不发光 B. 电池被烧坏
C. L1的灯丝被烧坏 D. L2的灯丝被烧坏
二、填空题
1、当把用电器接在电池的正、负两极时，电流沿着电池____________极到____________，再回到电池____________极的方向流动。如图所示，当开关合上时，电流方向是从__________点经过__________点再到_________点。
2、善于导电的物体叫做____________；不善于导电的物体叫做____________。金属中由于有____________，所以能够导电。食盐水溶液能导电的原因是________________________。
3、一个简单电路由____________、____________、____________、____________四部分组成。只有开关____________时，电路中才有电流。在用导线连接用电器时，开关要处于____________状态。
4、判断下列图中L1与L2的连接方式。
5、如图，要使灯L1与L2串联，应该闭合开关S3，断开开关_____；若要使灯L1与L2并联，应闭合开关_____，断开开关S3；绝对不允许将开关______同时闭合。
三、作图题
1、请仔细观察家中常用的手电筒，在方框内画出它的电路图。
2、在以下方框中，不改变各符号的位置，用笔画线代替导线把这些器材按以下要求连成电路，作图时，导线不能交叉。
（1）左框中的两个灯泡串联，用一个开关控制两个灯泡。
（2）右框中的两个灯泡并联，用一个开关控制两个灯泡。
3、根据如图的实物接线图，做以下题目。
（1）两个小灯泡是______联。
（2）标出通过小灯泡的电流方向。
（3）画出电路图。
【试题答案】
一、选择题
1、D
2、D
3、甲；乙，丙；
4、C
5、选D。解析：导体容易导电，是因为导体内有能够自由移动的电荷，绝缘体不容易导电是因为绝缘体中的电荷几乎都被束缚在原子或分子的范围内，不能到处移动；通常情况下，一切导体对电荷的定向移动都有阻碍作用；导体和绝缘体并不是绝对的，良好的绝缘体也可能变成导体。
6、此种方法叫作类比法，选C
7、解析：只需记住电路中持续产生电流的条件和电源的作用。应选D。
8、选C。从图中可以看出，A的电源没连接，在B中当开关闭合后，相当于直接把电源的正负极连在了一起，C正确。
9、选B。解析：因为当开关S闭合时，电源的正负极被直接连在了一起。
二、填空题
1、正，用电器，负，A，C，B
2、导体，绝缘体，自由电子，有自由移动的带电粒子
3、电源、用电器、开关、导线，闭合，断开
4、串联 并联 并联 串联
5、S1、S2；S1、S2；S1、S2、S3
三、作图题
1、
2、
（1）
（2）
3、
（1）并
（2）
（3）
