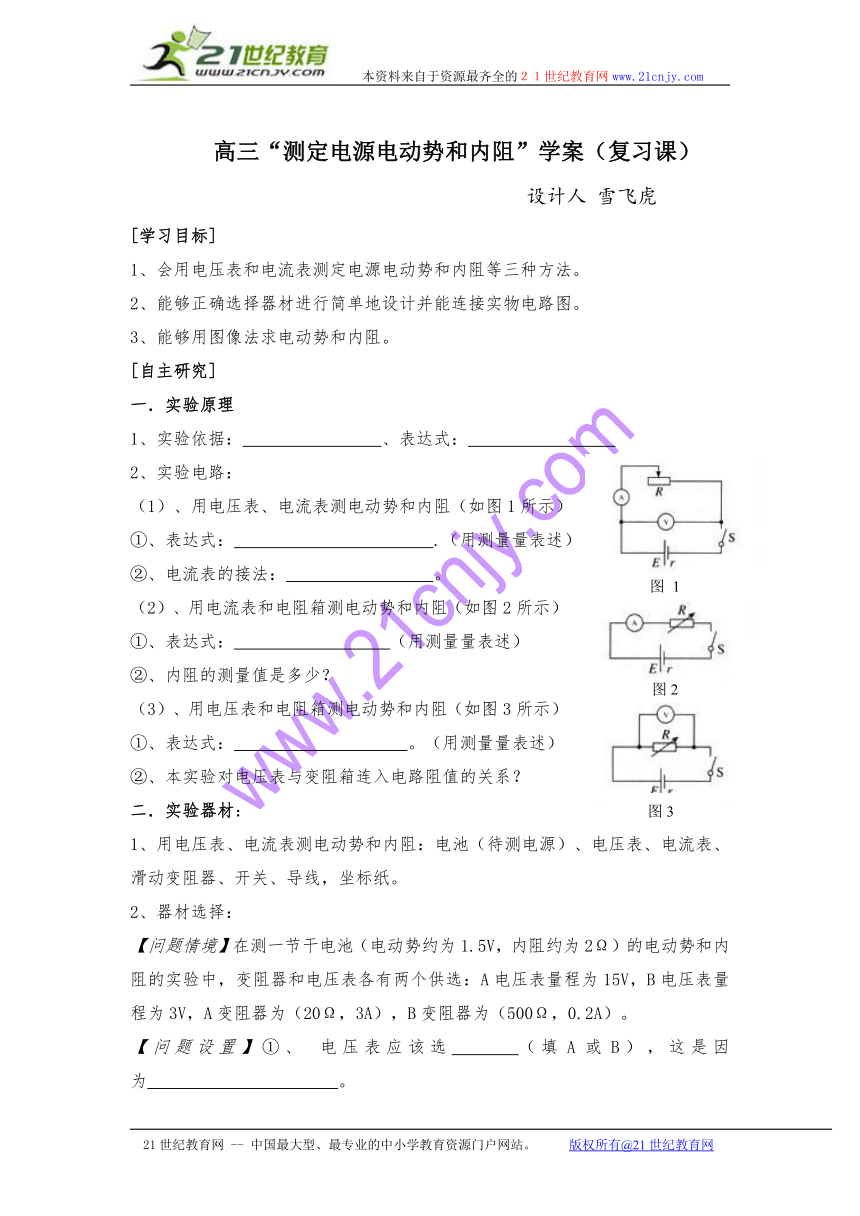

高三“测定电源电动势和内阻”学案（复习课）
设计人 雪飞虎
[学习目标]
1、会用电压表和电流表测定电源电动势和内阻等三种方法。
2、能够正确选择器材进行简单地设计并能连接实物电路图。
3、能够用图像法求电动势和内阻。
[自主研究]
一．实验原理
1、实验依据： 、表达式：
2、实验电路：
（1）、用电压表、电流表测电动势和内阻（如图1所示）
①、表达式： .（用测量量表述）
②、电流表的接法： 。
（2）、用电流表和电阻箱测电动势和内阻（如图2所示）
①、表达式： （用测量量表述）
②、内阻的测量值是多少？
（3）、用电压表和电阻箱测电动势和内阻（如图3所示）
①、表达式： 。（用测量量表述）
②、本实验对电压表与变阻箱连入电路阻值的关系？
二．实验器材：
1、用电压表、电流表测电动势和内阻：电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。
2、器材选择：
【问题情境】在测一节干电池（电动势约为1.5V，内阻约为2Ω）的电动势和内阻的实验中，变阻器和电压表各有两个供选：A电压表量程为15V，B电压表量程为3V，A变阻器为（20Ω，3A），B变阻器为（500Ω，0.2A）。
【问题设置】①、 电压表应该选 （填A或B），这是因为 。
②、变阻器应该选 （填A或B），这是因为 。
三、实物图连接：（注意正负接线、量程的选择、滑动变阻器连入电路阻值、电键对整个电路的控制等）
【问题情境】（1）、用电压表、电流表测电动势和内阻（图4所示） （2）、用电流表和电阻箱测电动势和内阻（如图5所示）
（3）、用电压表和电阻箱测电动势和内阻（图6所示）
四．实验步骤：（用电压表、电流表测电动势和内阻）
（1）确定电流表、电压表的量程，按照电路原
理图把器材连接好。
（2）把滑动变阻器滑片移到电阻最大的一端。
（3）闭合电键，调节变阻器，使电流表有明显
示数，记录一组电压表和电流表的读数，用同
样方法测量并记录几组I、U值。
（4）断开电键，整理好器材。
（5）数据处理：在坐标纸上作U－I图，求出E、r
五、数据处理
1、对U－I图的理解
【问题情景】已知如图7（a、b图）所示。
【问题设置】
①、图a的连线是否有误、如有误请更正。
②、横轴I 、纵轴U的物理意义？
③、图b所反映的规律？函数式？
④、图b中直接可得到的信息？隐含的信息？
⑤、b图中的“点”称为数据点，描点后作图像“拟合”得到该图线，拟合的原则是什么？
2、典型问题研究
【问题情境】
用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：(A)电压表：0—3—15V；(B)电流表：0—0.6—3A；(C)变阻器R1(总电阻20Ω)；(D)变阻器R2(总电阻100Ω)；以及电键S和导线若干。
（1）电压表量程选用 电流表量程选用 ，变阻器选用 。（2）在右边的方框中画出实验电路图。（3）如图所示的U-I图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出E = V，r= Ω.（4）若只选用两组数据，用欧姆定律算出E、r，有可能误差较大；若选用第 组和第 组数据误差最大。
【问题设置】
①、U-I图的纵轴从多少取起？对是电动势值有怎样的影响？这时的内阻如何求解？
②、图线拟合时应注意什么
[总结、记忆]
图 1
图2
图3
A
图5
图4
图6
图a
图b
图7
