沪科版选修3-1 物理：31学会使用多用电表（课件）

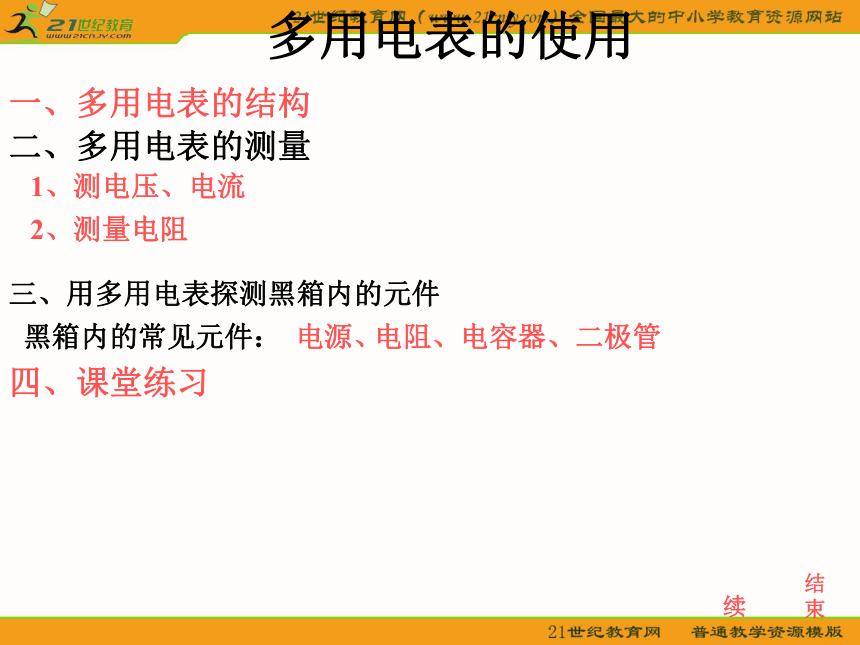

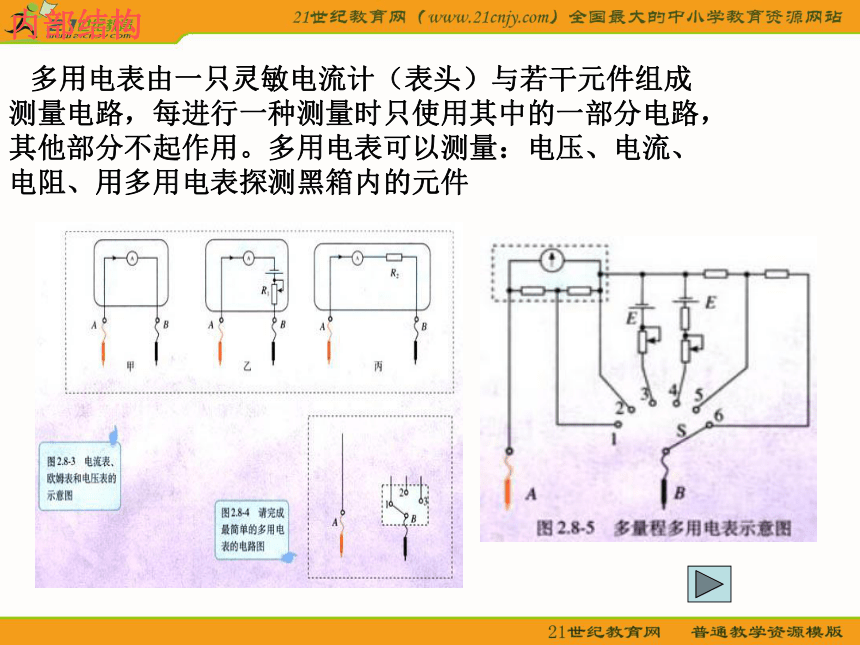

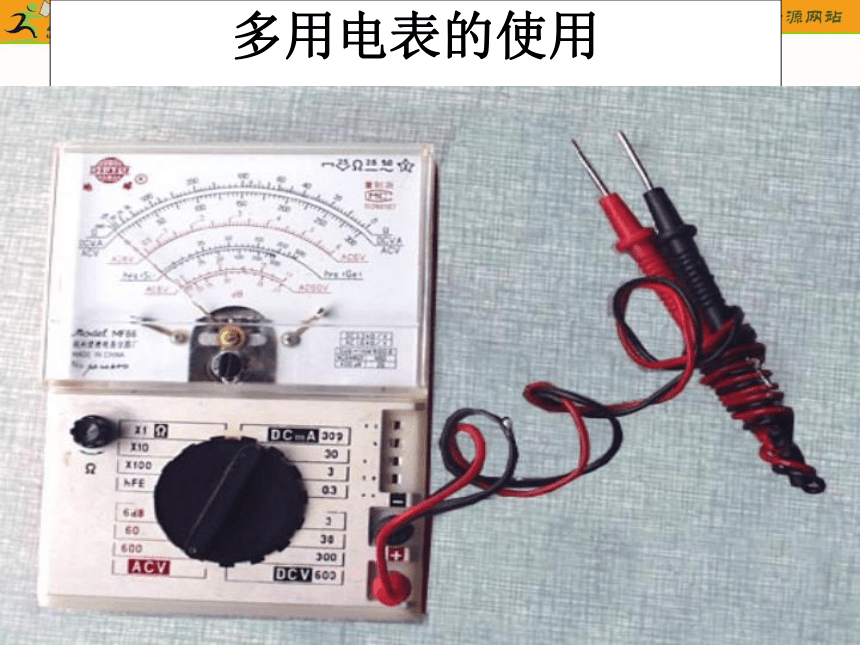

课件26张PPT。3.1 学会使用多用电表多用电表的使用一、多用电表的结构二、多用电表的测量1、测电压、电流2、测量电阻三、用多用电表探测黑箱内的元件黑箱内的常见元件：电源、二极管电阻、四、课堂练习结束电容器、多用电表的使用续 多用电表由一只灵敏电流计（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。多用电表可以测量：电压、电流、电阻、用多用电表探测黑箱内的元件内部结构返回例1、下列说法中正确的是：（ ）
A、多用电表的欧姆档的每一量程的测量范围从0—
B、若选择开关扳在欧姆档上的× 1档上，准确调零后，测量电阻，指针恰指在刻度30和50的正中央，则待测电阻的阻值正好为40 Ω
C、若多用电表内没有安装电池，就不能直接用来测电阻

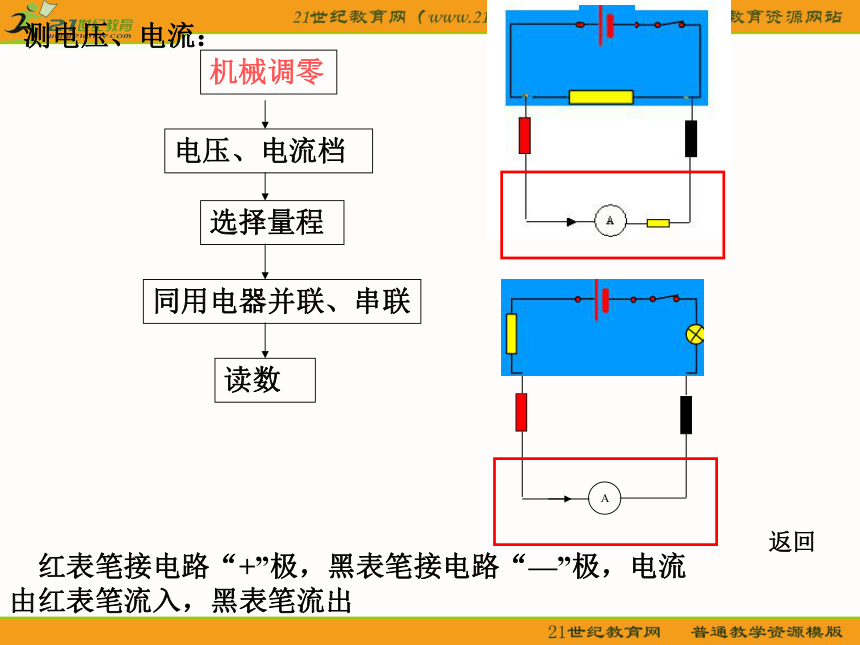

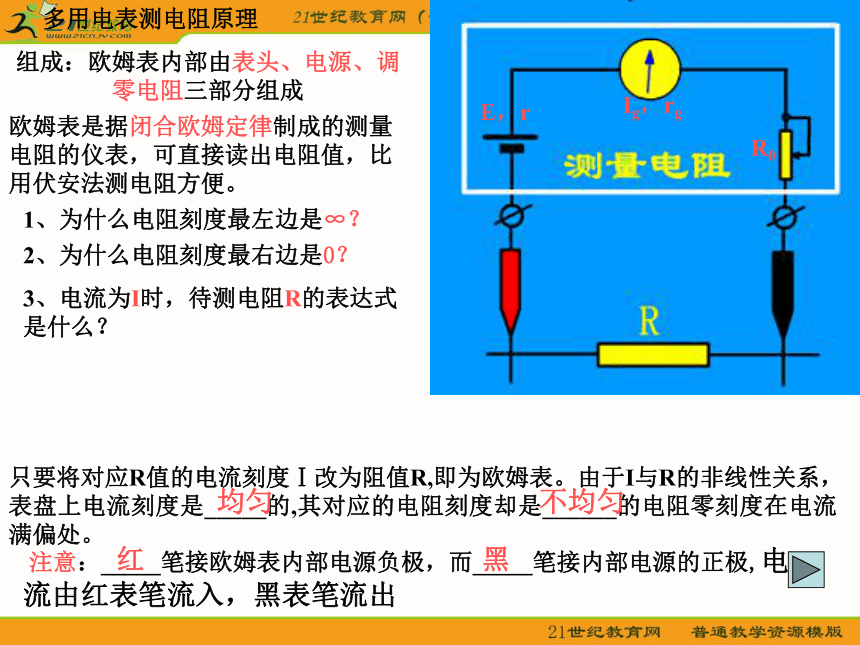

D、只有在测量电阻时，才需要进行机械调零AC测电压、电流：机械调零电压、电流档选择量程同用电器并联、串联读数 红表笔接电路“+”极，黑表笔接电路“—”极，电流由红表笔流入，黑表笔流出返回组成：欧姆表内部由表头、电源、调零电阻三部分组成E，rIg，rgR0多用电表测电阻原理欧姆表是据闭合欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。 只要将对应R值的电流刻度Ⅰ改为阻值R,即为欧姆表。由于I与R的非线性关系，表盘上电流刻度是_____的,其对应的电阻刻度却是______的电阻零刻度在电流满偏处。 注意：_____笔接欧姆表内部电源负极，而_____笔接内部电源的正极,电流由红表笔流入，黑表笔流出
均匀不均匀红黑1、为什么电阻刻度最左边是∞？2、为什么电阻刻度最右边是0？3、电流为I时，待测电阻R的表达式是什么？机械调零:I=0R= ∞EI= E/(r+R0+rg+R)返回欧姆调零:Ig=E/(r+R0+rg)R=0I= E/(r+R0+rg+R)ErIg，rgR0返回E，rIg，rgR0测量时,I= E/(r+R0+rg+R)R=E/I- R0- rg- r测量时,I= 1/2Ig时，R= r+R0+rg 即中值电阻，指针靠近刻度盘的中央位置时读数误差小返回机械调零欧姆档选择倍率欧姆调零偏角大偏角小读数阻值等于读数乘倍率中间附近换小倍率换大倍率使指针尽可能靠近刻度盘的中央位置时读数误差小.R=表头示数×倍率步骤：4、待测电阻要跟别的元件和电源断开5、不要用手碰触表笔的金属2、合理选择倍率，使指针尽可能靠近刻度盘的中央位置7、使用完毕应当拔出表笔，并把选择开关旋至OFF档或 交流电压最高档注意点：1、多用电表在使用前，一定要观察指针是否指向电流的零刻度。若有偏差，应调整机械零点3、换用欧姆档的量程时，一定要重新调整欧姆零点6、要用欧姆档读数时，阻值等于表头示数乘以选择开关所
指的倍率欧姆调零：将选择开关置于欧姆表某一挡后，红、黑表笔短接，使指针指向右端电流满偏处。（即右端电阻“0”位置）。
返回让多用表的红表笔接电源的正极，黑表笔接电源的负极，这时电流从红表笔流入，从黑表笔流出，指针正向偏转；反之，红黑表笔交换测量，指针反向偏转。注意在未知电源电压大小情况下应用电压档的较高量程测量,且使用点触式。探测电源：
可用多用电表的电压档；
若探测到读数不为零，则表明黑箱内有电源，且可进一步确定电源的位置及极性。 用多用电表的欧姆档，
互换红、黑表笔位置后，探测到二次读数相等。探测电阻：探测电容器若用电表的欧姆档探测时，指针先偏转，然后又缓慢回到“∞”刻度附近(原因:电容器在通电瞬间有充电电流,稳定后断路)。+—反很大正较小让多用表的红表笔接二极管的负极，黑表笔接二极管的正极，这时给二极管加的是 向电压．从多用表上得到二极管的电阻是_______ ．让多用表的红表笔接二极管的正极，黑表笔接二极管的负极，这时给二极管加的是_____向电压，多用表上得到二极管的电阻是_______ ．探测二极管：可用多用电表的欧姆档;若改变红、黑表笔位置后，探测到二次读数不相等，且其中1次的电阻值很小,另一次很大，则必为二极管(原因：二极管具有单向导电性，反向时电阻很大)；机械调零：在表盘和选择开关之间还有一个定位螺丝,用它可以进行机械调零，即旋转该调零螺丝，在不接入电路中时，可使指针指在左端电流“0”刻线。（即电阻“ ”处）
返回例3、用多用表的欧姆挡（R×1K）检查性能良好的晶体二极
管，发现多用电表的表针向右偏转的角度很小，这说明 （ ）
A.二极管加有正向电压，故测得电阻很小
B.二极管加有反向电压，故测得电阻很大
C.此时红表笔接的是二极管的正极
D.此时红表笔接的是二极管的负极
BC问题.如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件。并且已知黑箱内的电器元件是一只电阻和一只二极管。某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表。
由表中的数据可以判定：⑴电阻接在_______两点间，阻值为________Ω。⑵二极管接在_______两点间，其中正极接在_____点。二极管的正向阻值为______Ω，反向阻值为______Ω。
AB100AC9010KA用多用电表探测黑箱内的元件的思路 用电压档测量任意两端电压U=0？内含电源否用欧姆表测量任意两端电阻反向R 0？反向R ？ 反向R =C？ 短路可能是二极管断路可能是二极管可能是二极管定值电阻是否是否否R R 0R 0R =C（定值）是返回2、实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似。现将多用电表转换开关拨到R × 100 Ω挡，分别测它们的正负电阻加以鉴别：测甲元件时，R正=R反=0.5K Ω ；测乙元件时， R正=0.5K Ω, R反=100K Ω;测丙元件时，开始指针偏转到到0.5K Ω ，接着读数逐渐增大，最后停在100K Ω上。则甲、乙、丙三个元件分别是（ ）
A、电容、电阻、二极管 B、电阻、电容、二极管
C、电阻、二极管、电容 D、二极管、电阻、电容1、用多用电表欧姆档测电阻时，下列说法中错误的是（ ）
A、测量前必须调零，而且每测一次电阻都要重新调零
B、为了使测量值比较准确，应在表头指针偏转较小时读数
C、待测电阻若是连在电路中，应当把它先与其他元件断开后再测量
D、使用完毕应当拔出表笔，并把选择开关旋至OFF档或交流电压最高档ABC返回1.如图1所示为用多用表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻Rg=100 Ω.调零电阻最大值R=50 kΩ，串联的固定电阻R0=50 Ω.电池电动势E=1.5 V，用它测量电阻Rx，能准确测量的阻值范围是
A.30 kΩ～80 kΩ B.3 kΩ～8 kΩ
C.300 Ω～800 Ω D.30 Ω～80 Ω
B返回2.如图所示，黑盒中有一个单向导电元件，当元件中电流沿箭头方向时，单向导通，其电阻为零；反之，则截止，反向电阻无穷大.还有两个阻值均为1 kΩ的电阻，它们与黑盒的接线1、2、3接成电路，用多用表的电阻挡对这三个接线柱间的电阻进行测量，得到的数据如表格所示，那么黑盒中的线路是下面电路中的哪一个( )
C返回
