沪科版选修3-1 物理：42测定电源的电动势和内阻（课件）

课件13张PPT。

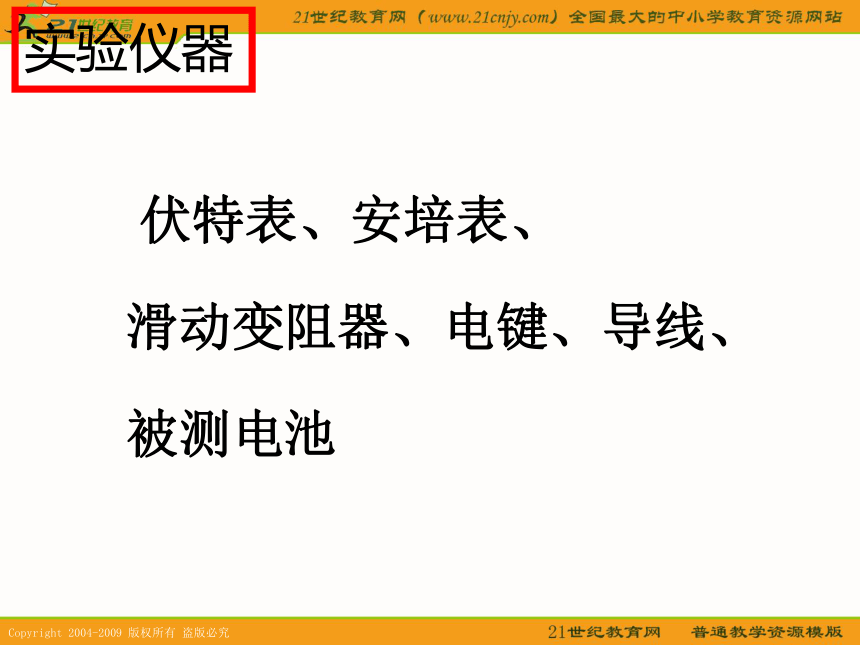

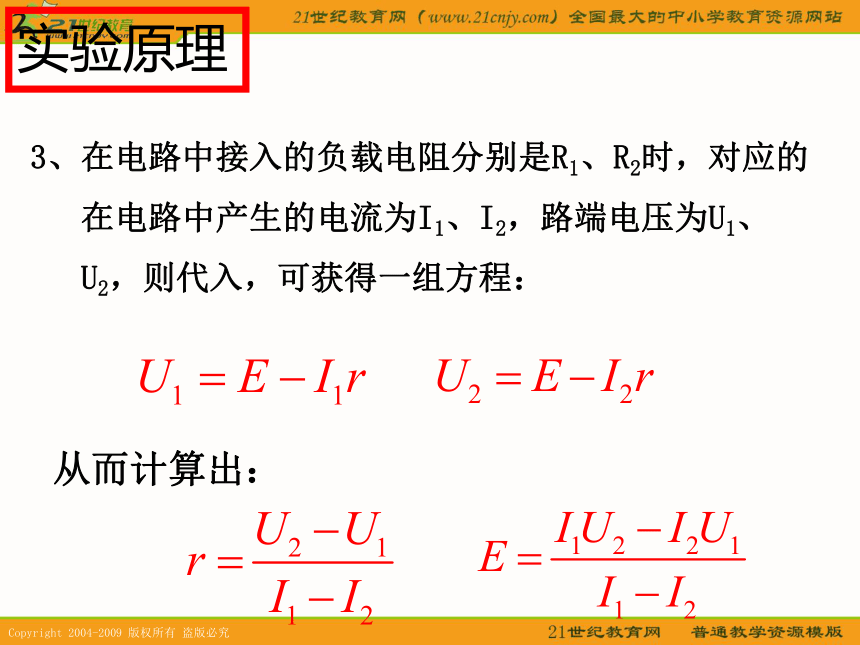

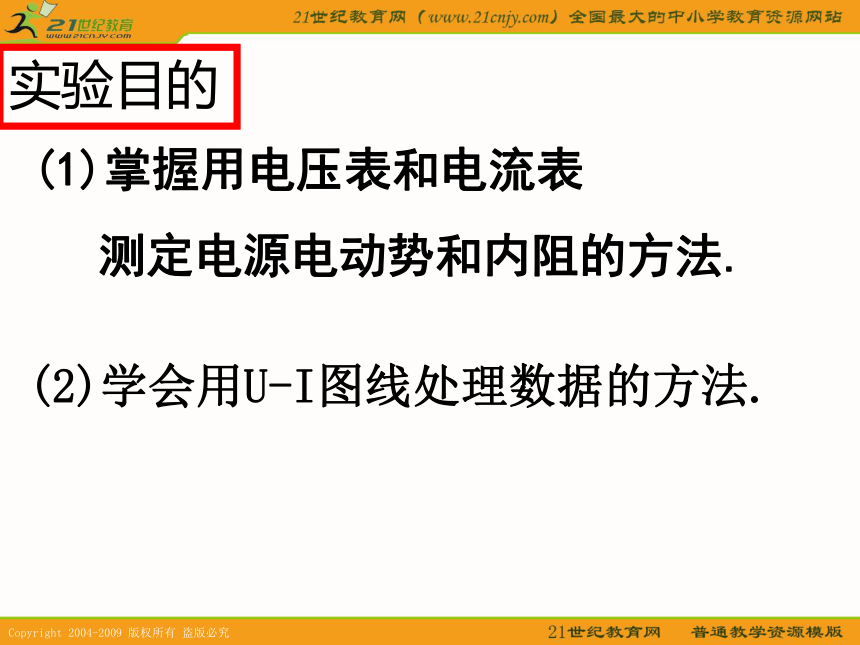

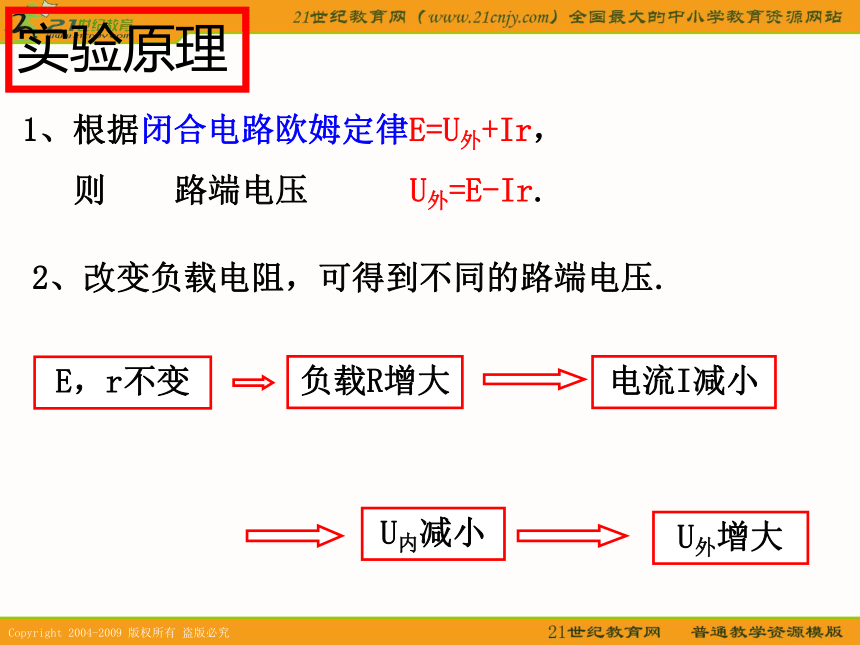

测定电源的电动势和内阻实验目的(1)掌握用电压表和电流表 测定电源电动势和内阻的方法.(2)学会用U-I图线处理数据的方法.实验原理1、根据闭合电路欧姆定律E=U外+Ir， 则 路端电压 U外=E-Ir. 2、改变负载电阻，可得到不同的路端电压. E，r不变负载R增大电流I减小U内减小U外增大实验原理3、在电路中接入的负载电阻分别是R1、R2时，对应的 在电路中产生的电流为I1、I2，路端电压为U1、 U2，则代入，可获得一组方程：从而计算出： 实验仪器　　伏特表、安培表、

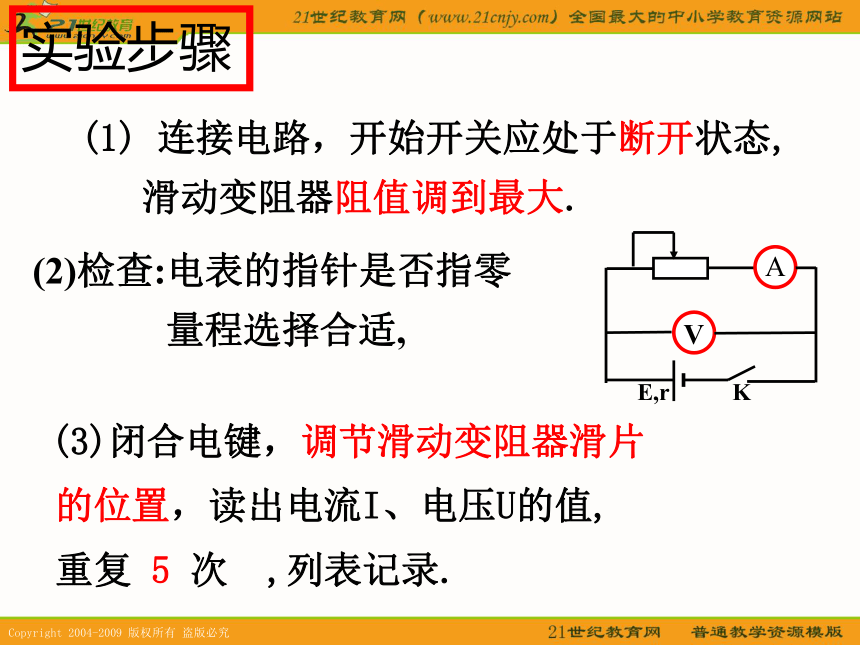

滑动变阻器、电键、导线、 被测电池实验步骤 (1) 连接电路，开始开关应处于断开状态, 滑动变阻器阻值调到最大. (3)闭合电键，调节滑动变阻器滑片的位置，读出电流I、电压U的值,重复 5 次 ,列表记录.(2)检查:电表的指针是否指零 量程选择合适,实验步骤 (4)整理好器材,
利用公式或U-I图象处理记录的数据,
求出电源的E和r.注意事项(1)电池的选择:
为使实验中U随I的变化明显，应选用内阻较大的电池，可以用旧些的干电池，但过旧的电池虽然内阻大，但电动势不稳定，也不宜使用.(2)防止电池极化:
电路中的电流较大时电池极化现象比较严重，会导致电动势明显下降和内阻明显增大. 因此通电时间越短越好，读完数据立即切断电源，要特别注意测量时绝不允许负载短路.注意事项(3)作U-I图象时的注意点:
用作图法时，滑动变阻器阻值应在几欧至几十欧的较大范围内变化，使各组数据差别大些，实验数据要多取几组，
由于读数等偶然误差的存在，描出的点不完全在同一直线上,误差分析1、本实验中，存在的系统误差是由于 电压表的分流引起。2、由U-I图线可知，该实验的测量结果将导致电源的电动势E和内阻r都偏小。测量值真实值斜率k绝对值=r电流表内接时1、本实验中，存在的系统误差是由于 电流表的分压引起。2、由U-I图线可知，该实验的测量结果将导致电源的内阻r偏大，但电动势E测=E真。测量值真实值误差分析电流表外接时斜率k绝对值=r训练 测定电池电动势还有另外两种方法:用电阻箱及一只电表(电压表或电流表),试画出测量的电路图,需要测定的实验数据?写出计算电动势及内阻的表达式。 下图为伏安法测一个定值电阻实验所需的器材实物图，器材规格如下:待测电阻Rx(约100Ω)　直流毫安表(量程0—10mA，内阻50Ω)直流电压表(量程0—3V，内阻5KΩ)　直流电源(输出电压4V，内阻不计)滑动变阻器(阻值范围0—15Ω，允许最大电流1A)，电键及导线若干，根据器材的规格和实验要求，在本题实物图上连线。 训练
