粤教版选修3-1物理： 16示波器的奥秘（课件）

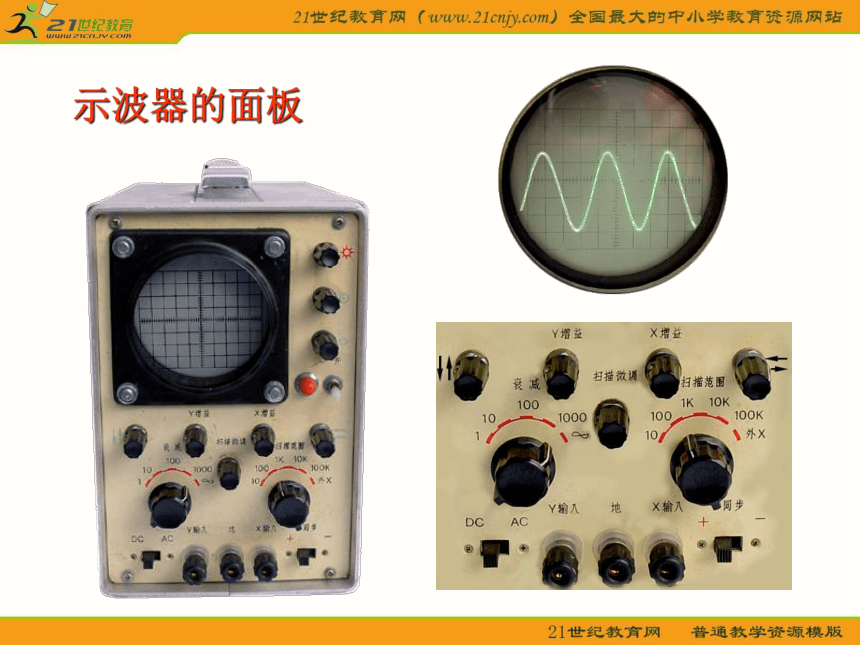

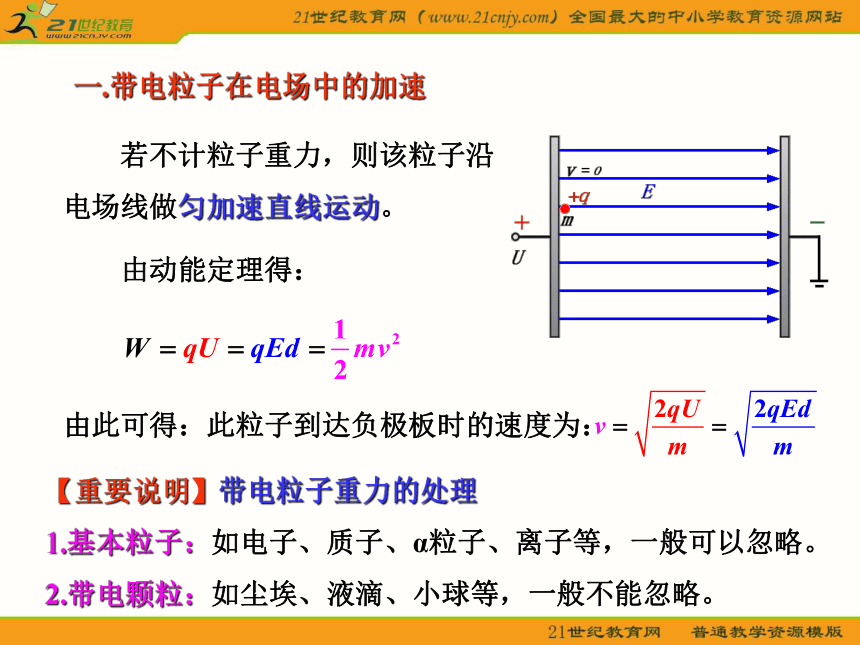

课件10张PPT。 示波器的奥秘示波器的面板一.带电粒子在电场中的加速 若不计粒子重力，则该粒子沿电场线做匀加速直线运动。由动能定理得：由此可得：此粒子到达负极板时的速度为：【重要说明】带电粒子重力的处理
1.基本粒子：如电子、质子、α粒子、离子等，一般可以忽略。
2.带电颗粒：如尘埃、液滴、小球等，一般不能忽略。讨论与交流 两块平行金属板间的电场是匀强电
场，若两极板的形状改变，两极板间
的电场不是匀强电场，但两极板的电

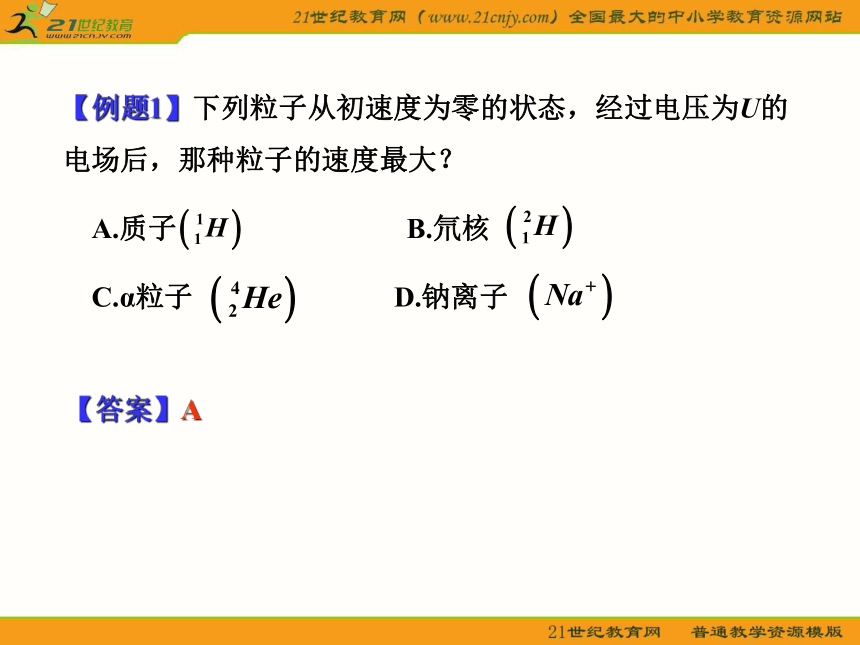

压仍为U，上面公式还适用吗？【例题1】下列粒子从初速度为零的状态，经过电压为U的电场后，那种粒子的速度最大？
　A.质子 　　　B.氘核
　C.α粒子 　　 D.钠离子【答案】A二.带电粒子在电场中的偏转带电粒子在电场中作类平抛运动时 间：加速度：把其运动可分解为：
水平方向的匀速直线运动
竖直方向的匀加速运动电场方向的位移：电场方向的速度：出电场时的方向：【例题2】让质子、氘核的混合物沿着与电场垂直的方向进入同一匀强电场，要使它们最后的偏转角相同，这些粒子必须是：
A.具有相同的初速度 B.具有相同的初动能
C.具有相同的质量 D.经同一电场由静止加速【答案】B D第六节 示波器的奥秘 示波器是一种阴极射线管。灯丝通电后给阴极加热，使
阴极发射电子。电子经阳极和阴极间的电场加速聚焦后形
成一很细的电子束射出，电子打在管低的荧光屏上，形成为
那个一个小亮斑。亮斑在荧光屏上的位置可以通过调节竖直
偏转极与水平偏转极上的电压大小来控制。如果加在竖直板
上的电压是随时间正弦变化的信号，并在水平偏转板加上适
当的偏转电压，荧光屏上就会显示一条正弦曲线原理
