粤教版选修3-1物理： 21探究决定导线电阻的因素（课件）

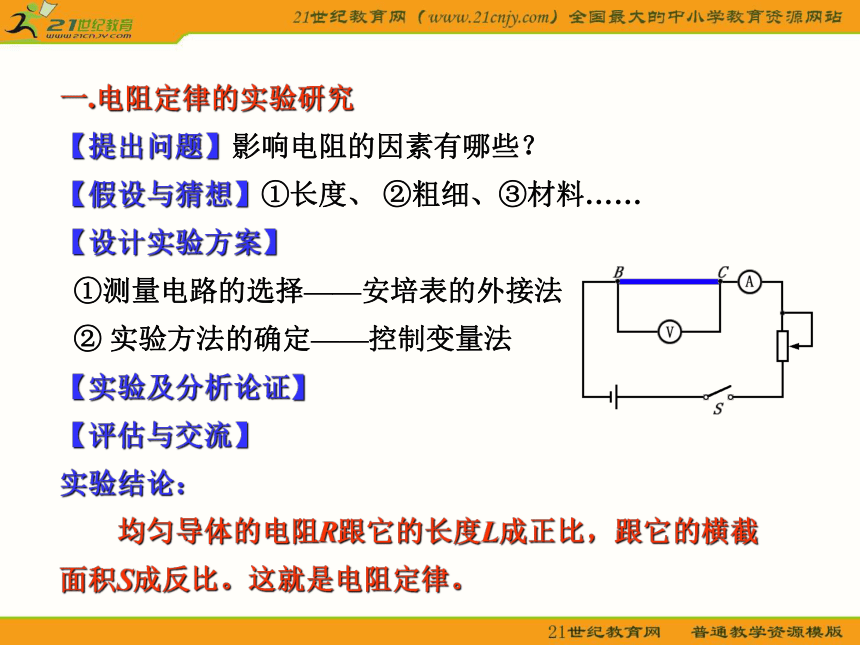

课件11张PPT。探究决定导线电阻的因素一.电阻定律的实验研究
【提出问题】影响电阻的因素有哪些？
【假设与猜想】①长度、 ②粗细、③材料……
【设计实验方案】
①测量电路的选择——安培表的外接法
② 实验方法的确定——控制变量法
【实验及分析论证】
【评估与交流】
实验结论：

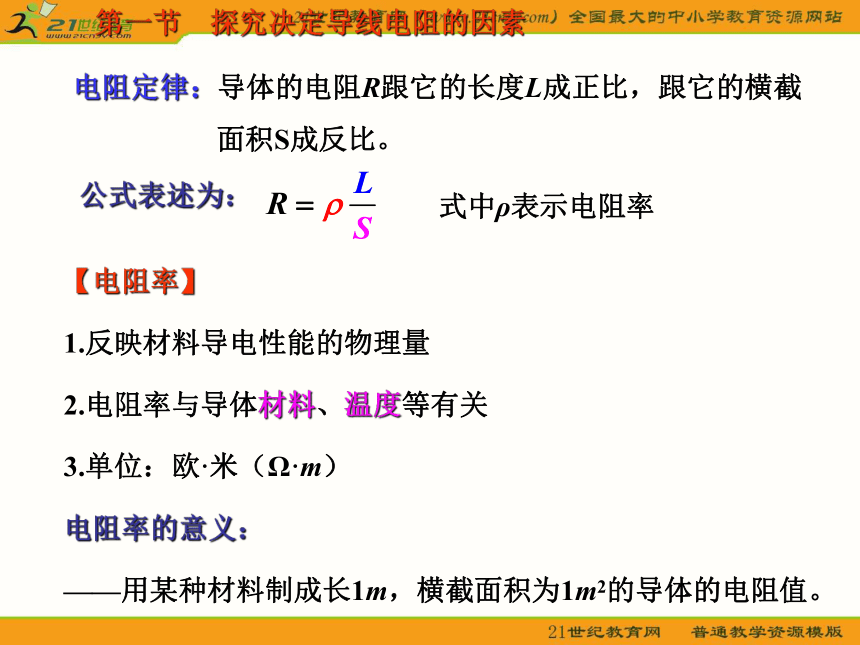

均匀导体的电阻R跟它的长度L成正比，跟它的横截面积S成反比。这就是电阻定律。电阻定律：导体的电阻R跟它的长度L成正比，跟它的横截面积S成反比。【电阻率】
1.反映材料导电性能的物理量
2.电阻率与导体材料、温度等有关
3.单位：欧·米（Ω·m）
电阻率的意义：
——用某种材料制成长1m，横截面积为1m2的导体的电阻值。公式表述为：第一节 探究决定导线电阻的因素式中ρ表示电阻率几种导体材料在20℃时的电阻率．思考：
1.金属与合金哪种材料的电阻率大？
2.应用：

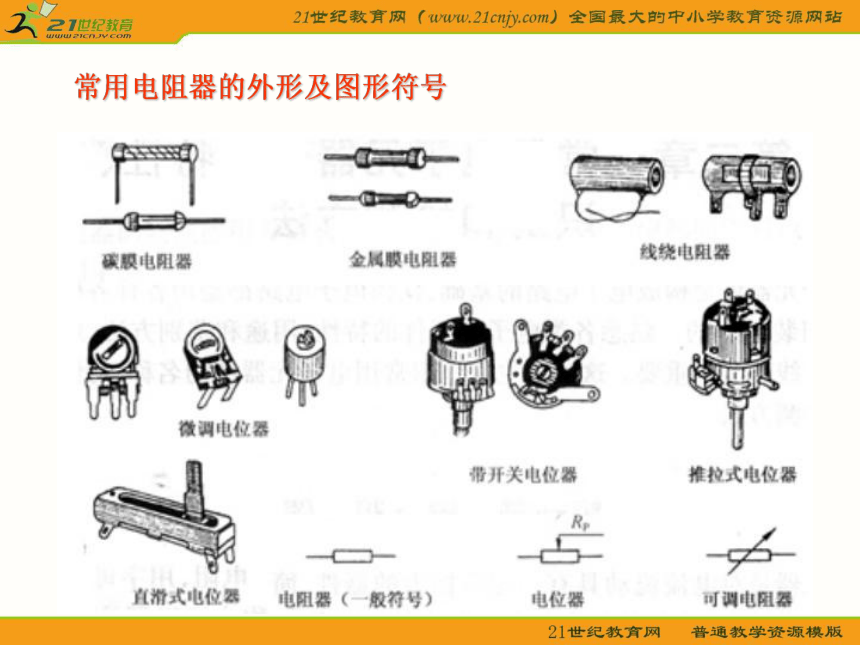

⑴滑动变阻器的构造、原理、符号及应用
⑵制造输电电缆时和制造线绕电阻时怎样选择材料？ 【例题1】一段均匀导线对折两次后并联在一起，测得其电阻为0.5Ω，导线原来的电阻多大？若把这根导线的一半均匀拉长为三倍，另一半不变，其电阻是原来的多少倍？【答案】2Ω 10Ω二.半导体
1.什么叫半导体
金属导体电阻率约为10-8～10-6Ω·m．
绝缘体的电阻率约为108～1018Ω·m．
半导体的电阻率介于导体与绝缘体之间
2.半导体的导电特性：（半导体材料：锗、硅、砷化镓等）
⑴半导体的热敏特性
⑵半导体的光敏特性
⑶半导体导电特性的应用与发展
①制作半导体传感器、热敏电阻、光敏电阻等．
②制作晶体二极管、三极管等电子器件．
③制作集成电路、超大规模集成电路，半导体制造技术推动个人计算机快速发展 三.超导体
某些物质当温度降低到某一极低温度附近时，它们的电阻率会忽然减小到无法测量的程度，可认为它们的电阻率突然变为零——超导现象。
能够发生超导现象的物质——超导体
材料由正常状态转变为超导状态的温度，称为该超导材料的临界温度。
能够发生超导现象的物质不限于金属，可以是合金、化合物，也可以是半导体。
目前，科学家们正积极研究高临界温度的超导材料。A.以上图象中只有(b)图是正确的
B.(a)、(c)图象是曲线，是测量误差太大造成的
C.(a)、(c)图象违背欧姆定律，肯定是错误的
D.(a)、(b)、(c)图象可能都是正确的【例题2】在做三种导电元件的导电实验时，用所测量到的实验数据画出了它们的I—U图象如图中（a）、(b)、(c)所示，以下说法中正确的是：【答案】D【例题1】用伏安法测电阻R，按图中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则：
A.R1>R>R2
B.R1 C.R>R1，R>R2
D.R
