电场线

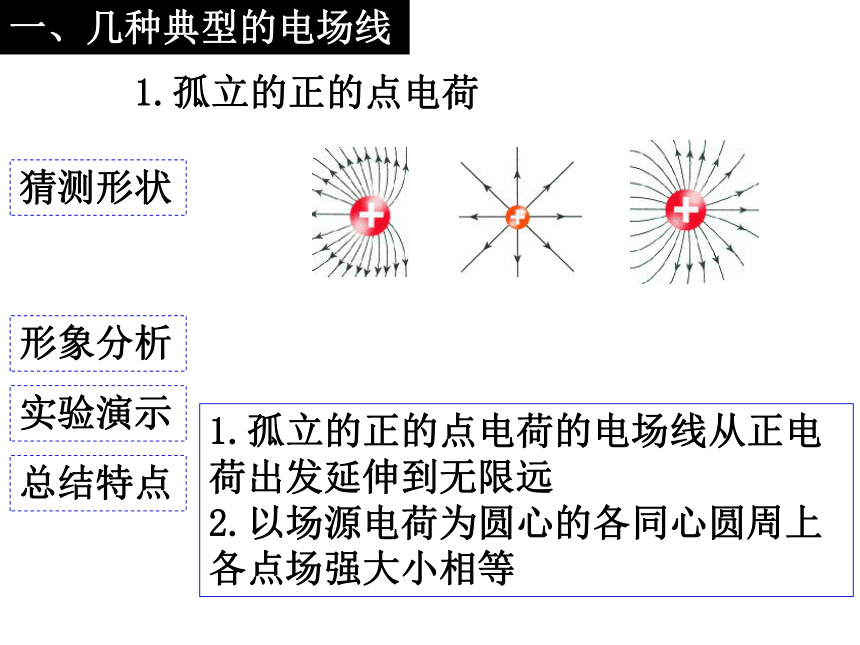

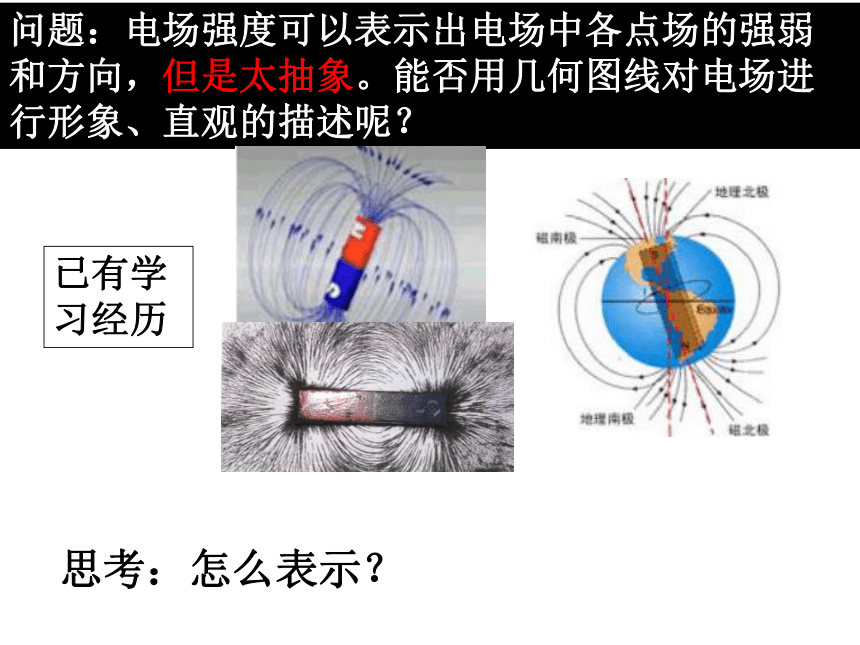

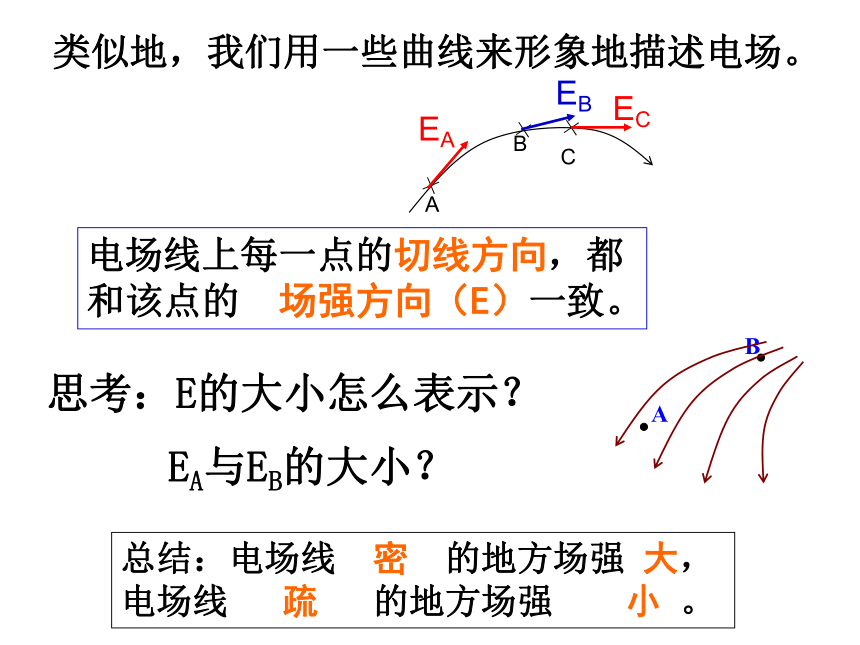

课件10张PPT。问题：电场强度可以表示出电场中各点场的强弱和方向，但是太抽象。能否用几何图线对电场进行形象、直观的描述呢？已有学习经历思考：怎么表示？类似地，我们用一些曲线来形象地描述电场。电场线上每一点的切线方向，都和该点的 场强方向（E）一致。思考：E的大小怎么表示？EA与EB的大小？总结：电场线 密 的地方场强 大， 电场线 疏 的地方场强 小 。一、几种典型的电场线猜测形状1.孤立的正的点电荷形象分析总结特点1.孤立的正的点电荷的电场线从正电荷出发延伸到无限远

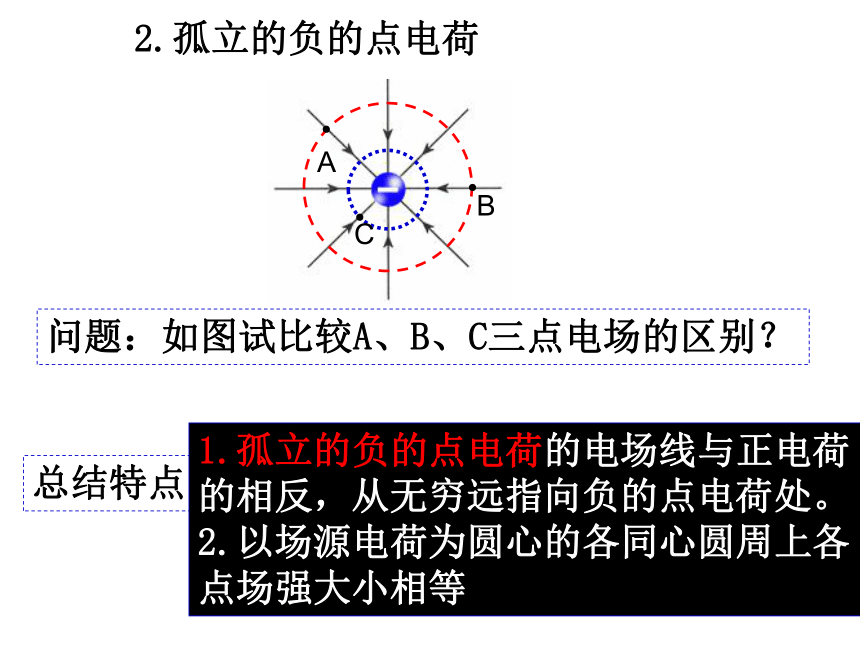

2.以场源电荷为圆心的各同心圆周上各点场强大小相等实验演示2.孤立的负的点电荷总结特点1.孤立的负的点电荷的电场线与正电荷的相反，从无穷远指向负的点电荷处。

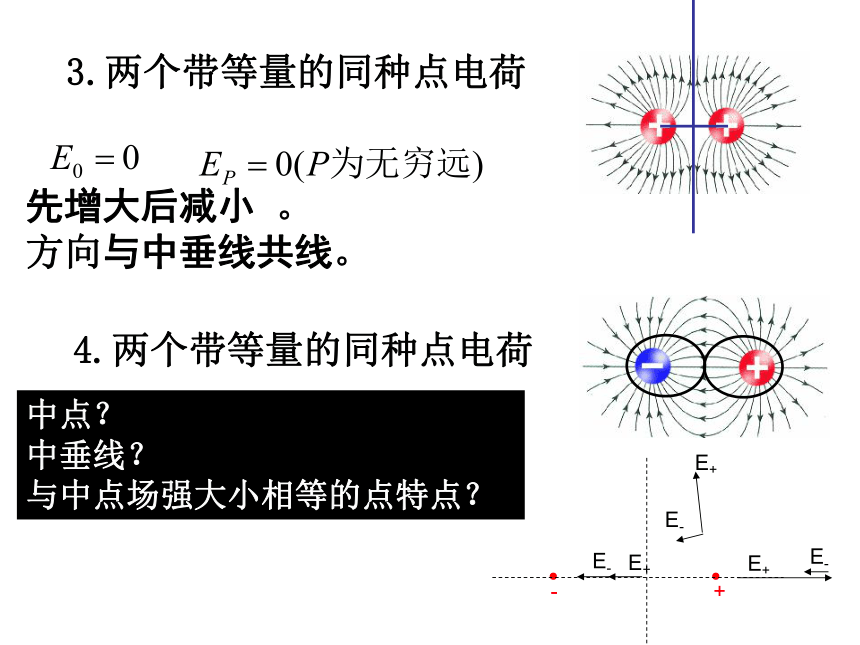

2.以场源电荷为圆心的各同心圆周上各点场强大小相等问题：如图试比较A、B、C三点电场的区别？3.两个带等量的同种点电荷4.两个带等量的同种点电荷中点？
中垂线？
与中点场强大小相等的点特点？
先增大后减小 。
方向与中垂线共线。带有等量异号电荷的无限大平行金属板的电场的电场线5.匀强电场特点：电场强度处处相等，电场线平行且等间距。问题1：如图金属板AB间的电场线所示，A板带何种电荷？问题2：如果在M点放置一个正电荷（不考虑重力），释放后分析其运动性质问题3：一个电子在C点以垂直于电场线的方向飞入，试分析其运动性质3、电场线不会相交，也不会相切1、电场线密的地方场强大，电场线疏的地方场强小2、静电场的电场线起于正电荷止于负电荷，孤立的正电荷（或负电荷）的电场线止于（或起于）无穷远处点4、电场线是假想的，实际电场中并不存在5、电场线不是闭合曲线，且与带电粒子在电场中的运动轨迹之间没有必然联系原因？二、电场线的特点1.如图所示，是静电场的一部分电场线的分布，下列说法正确的是：（ ）
A、这个电场只能是负电荷的电场
B、点电荷q在A、B两处受到的电场力FB>FA
C、点电荷q在A、B两处的加速度大小，aA>aB
（不计重力）
D、负电荷在A点处不受电场力，因为该点出没有电场线B三、练习与评价PQPQPQ3.正检验电荷q在电场中P点处开始向Q点作减速运动，且运动的加速度值越来越小（重力不计），则可以确定它所处的电场可能是：( )
ABCDPQCaba3.如图所示，AB是一个点电荷产生的电场中的一条电场线，右图则是放置在电场线上a、b两处的检验电荷的电荷量大小与所受电场力大小之间的函数图线，则：（ ）
A、点电荷是正电荷，位置在B侧
B、点电荷是正电荷，位置在A侧
C、点电荷是负电荷，位置在A侧
D、点电荷是负电荷，位置在B侧qFbABB
