2009《欧姆定律》中考试题精选

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com

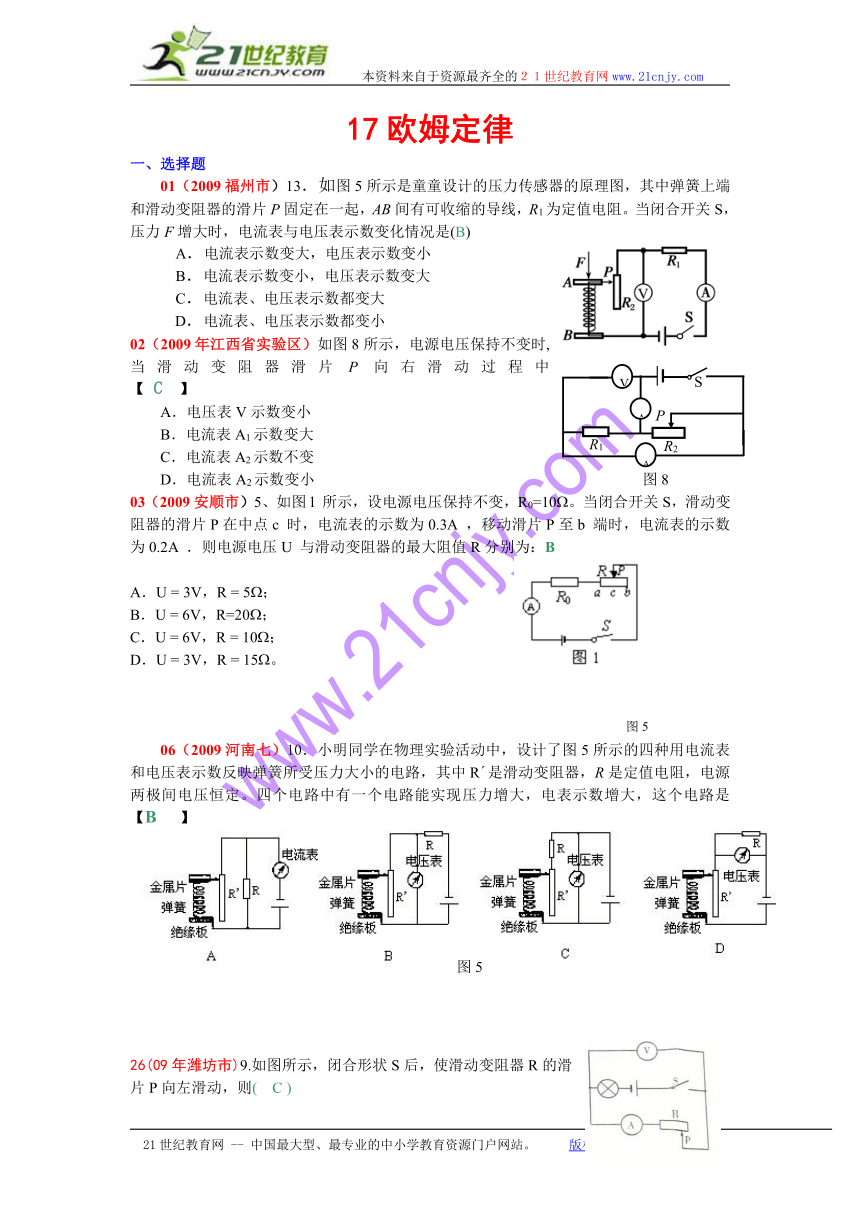

17欧姆定律
一、选择题
01（2009福州市）13．如图5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是(B)
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小
02（2009年江西省实验区）如图8所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中 【 C 】
A．电压表V示数变小
B．电流表A1示数变大
C．电流表A2示数不变
D．电流表A2示数变小
03（2009安顺市）5、如图l 所示，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：B
A．U = 3V，R = 5；
B．U = 6V，R=20；
C．U = 6V，R = 10；
D．U = 3V，R = 15。
06（2009河南七）10．小明同学在物理实验活动中，设计了图5所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R 是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是 【B 】
26(09年潍坊市)9.如图所示，闭合形状S后，使滑动变阻器R的滑片P向左滑动，则( C )
A.电流表的示数变大，电压表的示数变大，灯变暗
B.电流表的示数变小，电压表的示数变大，灯变亮
C.电流表示数变大，电压表的示数变小，灯变暗
D.电流表示数变小，电压表的示数变小，灯变暗

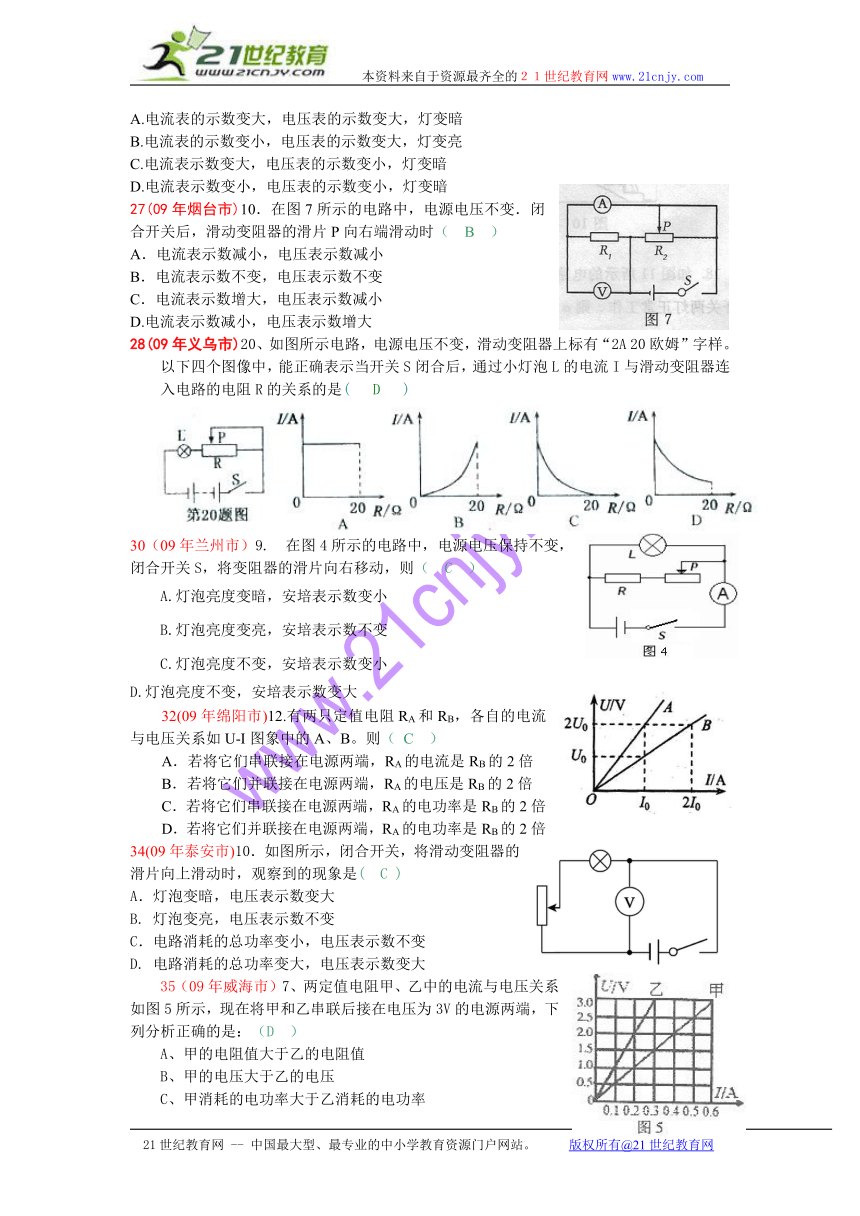

27(09年烟台市)10．在图7所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时（ B ）
A．电流表示数减小，电压表示数减小
B．电流表示数不变，电压表示数不变
C．电流表示数增大，电压表示数减小
D.电流表示数减小，电压表示数增大
28(09年义乌市)20、如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是( D )
30（09年兰州市）9. 在图4所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则（ C ）
A.灯泡亮度变暗，安培表示数变小
B.灯泡亮度变亮，安培表示数不变
C.灯泡亮度不变，安培表示数变小
D.灯泡亮度不变，安培表示数变大
32(09年绵阳市)12.有两只定值电阻RA和RB，各自的电流与电压关系如U-I图象中的A、B。则（ C ）
A．若将它们串联接在电源两端，RA的电流是RB的2倍
B．若将它们并联接在电源两端，RA的电压是RB的2倍
C．若将它们串联接在电源两端，RA的电功率是RB的2倍
D．若将它们并联接在电源两端，RA的电功率是RB的2倍
34(09年泰安市)10．如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是( C )
A．灯泡变暗，电压表示数变大
B. 灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D. 电路消耗的总功率变大，电压表示数变大
35（09年威海市）7、两定值电阻甲、乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：（D ）
A、甲的电阻值大于乙的电阻值　　　
B、甲的电压大于乙的电压　　　
C、甲消耗的电功率大于乙消耗的电功率　　　
D、甲的电流等于乙的电流

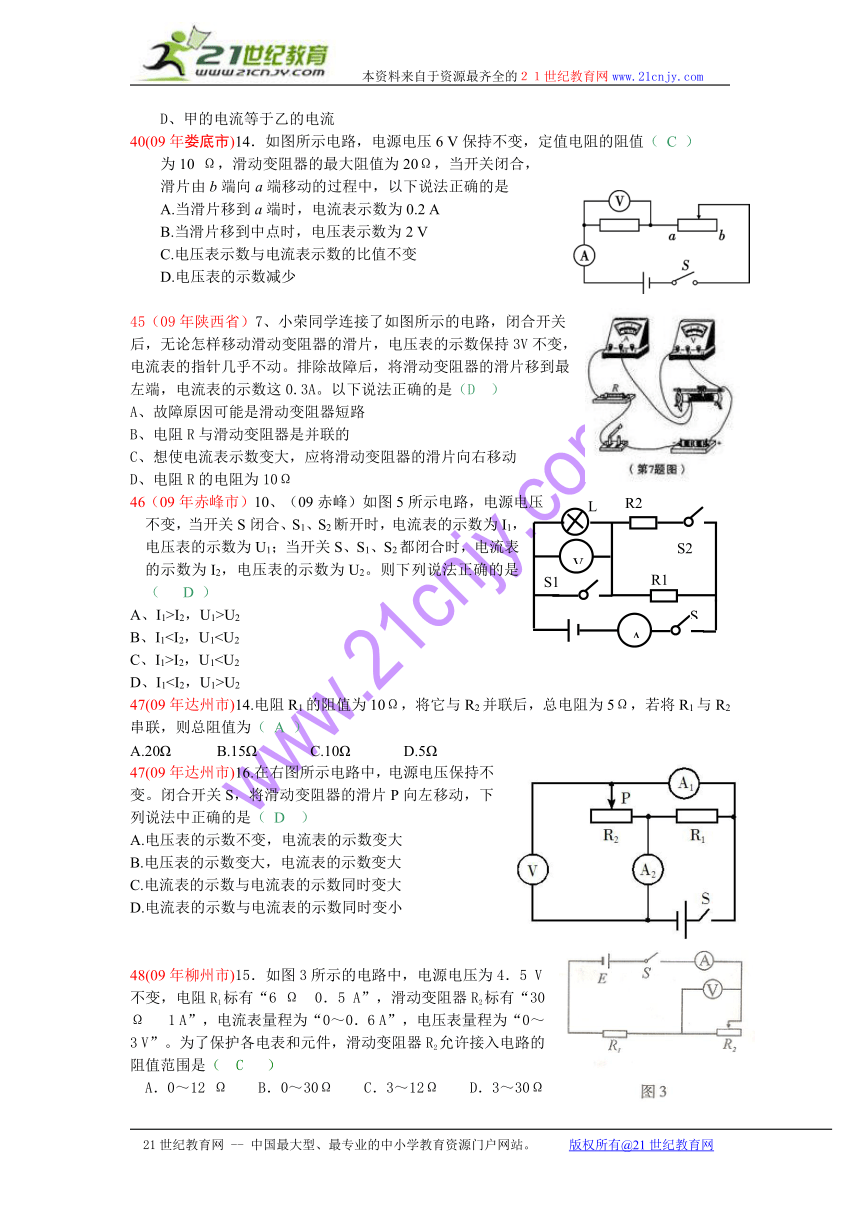

40(09年娄底市)14．如图所示电路，电源电压6 V保持不变，定值电阻的阻值（ C ）
为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，
滑片由b端向a端移动的过程中，以下说法正确的是
A.当滑片移到a端时，电流表示数为0.2 A
B.当滑片移到中点时，电压表示数为2 V
C.电压表示数与电流表示数的比值不变
D.电压表的示数减少
45（09年陕西省）7、小荣同学连接了如图所示的电路，闭合开关后，无论怎样移动滑动变阻器的滑片，电压表的示数保持3V不变，电流表的指针几乎不动。排除故障后，将滑动变阻器的滑片移到最左端，电流表的示数这0.3A。以下说法正确的是（D ）
A、故障原因可能是滑动变阻器短路
B、电阻R与滑动变阻器是并联的
C、想使电流表示数变大，应将滑动变阻器的滑片向右移动
D、电阻R的电阻为10Ω
46（09年赤峰市）10、（09赤峰）如图5所示电路，电源电压不变，当开关S闭合、S1、S2断开时，电流表的示数为I1，电压表的示数为U1；当开关S、S1、S2都闭合时，电流表的示数为I2，电压表的示数为U2。则下列说法正确的是（ D ）
A、I1>I2，U1>U2
B、I1C、I1>I2，U1D、I1U2
47(09年达州市)14.电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻值为（ A ）
A.20Ω B.15Ω C.10Ω D.5Ω
47(09年达州市)16.在右图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ D ）
A.电压表的示数不变，电流表的示数变大
B.电压表的示数变大，电流表的示数变大
C.电流表的示数与电流表的示数同时变大
D.电流表的示数与电流表的示数同时变小
48(09年柳州市)15．如图3所示的电路中，电源电压为4．5 V不变，电阻R1标有“6 Ω 0．5 A”，滑动变阻器R2标有“30Ω 1 A”，电流表量程为“0～0．6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻器R2允许接入电路的阻值范围是（ C ）
A．0～12 Ω B．0～30Ω C．3～12Ω D．3～30Ω
50(09年孝感市)22．如下图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关后，滑动变阻器滑片P从b向a移动的过程中（ C ）
A．电流表A示数变小
B．电压表V1示数变小
C．电压表V2示数变小
D．电压表V1的示数与电流表A的示数之比变小
51（2009年常德市）20．如图所示电路中，电源电压保持不变，当开关S闭合，滑
动变阻器的滑片P向右移动时，电表的示数变化情况是C
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
52（2009年德州市） 8、如图5所示．当滑片P向左移动时 A
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大 图5
55（2009年山西）7、如图1所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P向左移动时A
A、电流表示数变大，电压表示数变大
B、电流表示数变小，电压表示数变小
C、电流表示数变大，电压表示数变小
D、电流表示数变小，电压表示数变大
57（2009年湖北省襄樊市）6.如图2所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为（ ）
A.2：1 B.1:2
C.3:1 D.1：3
【答案】A

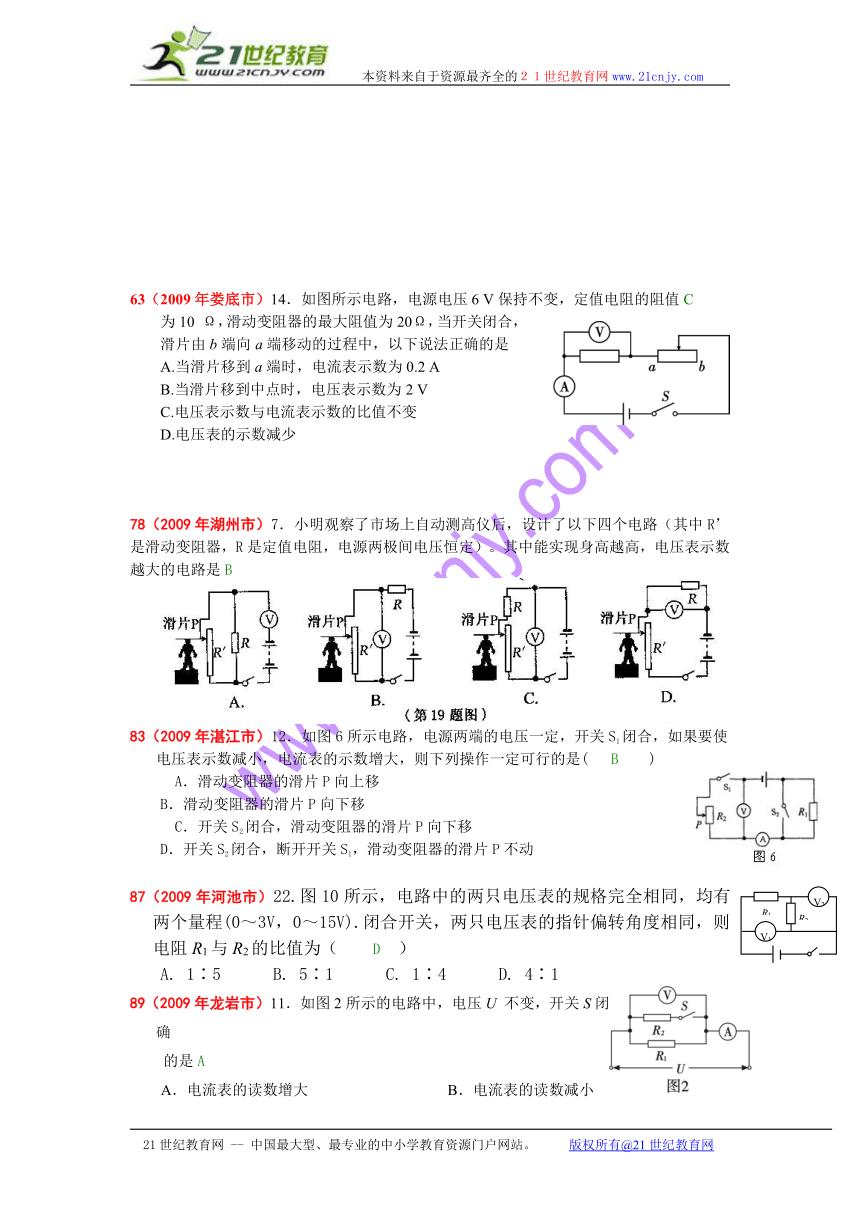

63（2009年娄底市）14．如图所示电路，电源电压6 V保持不变，定值电阻的阻值C
为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，
滑片由b端向a端移动的过程中，以下说法正确的是
A.当滑片移到a端时，电流表示数为0.2 A
B.当滑片移到中点时，电压表示数为2 V
C.电压表示数与电流表示数的比值不变
D.电压表的示数减少
78（2009年湖州市）7．小明观察了市场上自动测高仪后，设计了以下四个电路（其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是B
83（2009年湛江市）12．如图6所示电路，电源两端的电压一定，开关S1闭合，如果要使电压表示数减小，电流表的示数增大，则下列操作一定可行的是( B )
A．滑动变阻器的滑片P向上移
B．滑动变阻器的滑片P向下移
C．开关S2闭合，滑动变阻器的滑片P向下移
D．开关S2闭合，断开开关S1，滑动变阻器的滑片P不动
87（2009年河池市）22.图10所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为（ D ）
A. 1∶5 B. 5∶1 C. 1∶4 D. 4∶1
89（2009年龙岩市）11．如图2所示的电路中，电压U 不变，开关S闭合后，下列说法正确
的是A
A．电流表的读数增大 B．电流表的读数减小
C．电压表的读数增大 D．电压表的读数减小
91（2009年南充市）6．如图1所示的电路，开关闭合后，灯泡L发光，当滑动变阻器的滑片向右滑动时，若L的阻值不变，则电流表、电压表的读数将（ ） A
A．减小，减小 B．减小，增大
C．增大，减小 D．增大，增大
94（2009年贵港市）20．（09·广西贵港）如图所示的电路中，电源电压U=18V保持不变，定值电阻R1的阻值为10Ω,电流表量程为0~0．6A,电压表量程为0~15V,R2是由阻值均匀的电阻线构成的滑动变阻器，阻值范围为0~100Ω，则闭合开关S后，滑片P在滑动变阻器上允许移动的范围是
A． 0~100Ω B．20Ω~100Ω
C．10Ω~50Ω D．20Ω~50Ω
答案：D
95（2009年包头市）10．某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图2所示的图像，根据图像分析，下列说法错误的是（ B ）
A．通过导体a的电流与其两端电压成正比
B．导体a的电阻大于b的电阻
C．当导体b两端电压是1V时，通过b导体中的电流为0.1A
D．将a、b两导体串联接在电压为3V的电源上时，通过导体的电流为0.2A
96(2009年呼伦贝尔市)10、根据欧姆定律I=U/R，下列说法正确的是（ C ）
A、通过导体的电流越大，这段导体的电阻就越小
B、导体两端的电压越高，这段导体的电阻就越大
C、导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
D、导体的电阻与电压成正比，与电流成反比
98（2009年郑州市）10.小霞设计了一种测定风力的装置，其原理如图3所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上电路中左端导线与金属杆的M端相连，右端导线接在迎风板的N点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。电源两端电压不变，闭合开关，当风力增大时，电压表的示数将【A 】
A. 变小 B. 不变 C. 变大 D.无法判断
99（2009年遂宁市）26．如图4所示的电路中，电源两端的电压保持不变，闭合开关S将滑动变阻器的滑片P向右移动，下列说法正确的是 ( D )
A．电压表 与电压表 的示数之和保持不变
B．电压表 与电流表 的示数之比保持不变
C．电流表 的示数变小 ,电压表 的示数变大
D．电流表 的示数变小，电压表 的示数变大
9901（2009·广西百色市）13.如图7所示，电源电压保持不变，当S闭合，滑动变阻器的滑片向左移动时，电流表和电压表的示数变化是答案：B
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变小，电压表的示数变小
9902(2009 鸡西市)8．若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是 ( D )
9903(2009 天津市)14．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电
阻Rx阻值，图8中可实现测量R阻值的正确电路图是ACD
9904(2009 武汉市)20．如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20 ，定值电阻R0为5 。闭合开关后，移动滑片，发现能使电流表（“0~0.6A”或“0~3A”）和电压表（“0~3V”或“0~15V”）的指针同时达到满刻度线。则R0的电功率与电流的关系图像可能是（ C ）
9907(2009·新疆)对于某个导体电阻的大小，以下说法正确的是答案：D
A．加在导体两端的电压增大两倍，导体的电阻也增大两倍
B．通过导体的电流减小一半，则导体的电阻增大两倍
C．当导体的电压和通过导体的电流为零时，导体的电阻为零
D．电阻是导体本身的一种性质，与电压和电流无关
9908(2009 玉林市)4．有两个电阻，阻值分别为30和10Ω，把它们串联起来，其总电阻是A
A．40Ω B．30Ω C．20Ω D．7.5Ω
9908(2009 玉林市)6．某段导体两端的电压是4V时，通过导体的电流是1A；如果将该导体两端的电压减少到2V时，通过导体的电流是B
A．0.25A B．0.5A C．2A D．3A
9911（2009　兰州市）16. 如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、 cd 、ed 两
端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现
电流表指针发生了偏转，由此可知电路故障可能是B
A．e点断路 B．R1 断路
C．电流表短路 D．R2 断路
9912（2009　衡阳市）10．如图7所示，闭合开关s时，灯L。和L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮，接触b、c两点时，两灯都不亮，接触c、d两点时，两灯都亮，故障原因可能是
A．开关接触不良 B．灯L1断路 C．灯L2断路 D．灯L2短路
9913(2009　昆明市)5．如图l所示的电路，闭合开关S后，两灯都不亮。用电压表检测得到的结果是：Uab=Ubc=Ude=Uef=0，若故障只有一处，则可能的原因是
A．电路a、b间短路
B．电路b、C间断路
C．电路d、e间短路或断路
D．电路e、f间断路
9914（2009宁波市）20. 在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压
恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻
值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示
数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其
原因可能是( )
A．滑动变阻器阻值太小 B．电源电压3V太高
C．20Ω的阻值太小 D．控制的电压1．5V太高
9916（2009　山东省）7.某同学在探究“通过电阻的电流跟电阻两端电压的关系”时，得到通过a、b两电阻的电流随电压变化情况的图像(如图3所示)，则下列说法与图像相符的是D
A.电阻一定时，电流随着电压的增大而减小
B.电压相同时，阻值大的电阻通过的电流大
C.电流相同时，阻值小的电阻两端的电压大
D.两电阻阻值的大小关系是Ra>Rb
9916（2009　山东省）9.在图4所示的电路中，电源电压不变，当滑动变阻器的滑片向左移动时，下列说法正确的是A
A.电流表、电压表示数都不变
B.电流表示数增大、电压表示数减小
C.电流表、电压表示数都增大
D.电流表示数减小，电压表示数增大
9917（2009　绥化）6、在如图所示电路中，闭合开关S后小灯泡不发光，电压表有示数，则电路发生故障的原因可能是（D）　
A、 一定是灯L短路
B、 可能是灯L断路
C、 可能是灯L断路或电阻R短路
D、 可能是灯L短路或电阻R断路
9920（2009　辽宁省）12．如图是握力计的原理图,其中弹簧上端和滑动变阻器的滑片固定在一起,AB间有可收缩的导线，R是保护电阻。当电压表示数变大时,说明作用在AB间的握力：
A．变大 B．变小 C．不变 D．无法判断
9921（2009　梅州市）10．某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是D
A．电流表的“＋”“－”接线柱接反了 B．待测电阻的绕线断了
C．线路接错，误把电压表串联接入电路 D．电流表量程偏小
9922（2009　西城区）16 ．如图7 所示的电路图中，电源两端的电压保持不变，电阻R2与电阻R3 的阻值均为10。闭合开关S 后，电流表Al 和A 2的示数之比为3 ：2 。把电流表A1 和A2 分别换成电压表v 1和v2 后，电压表v1 的示数为U1，电压表V2的示数为U2。下列选项正确的是
A、 R1＝5
B、 R1＝20
C、 U1：U2＝3：4
D、 U1：U2＝4：3
二、填空题
01（2009福州市）20．如图10所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“20Ω 1A”的字样，电压表量程为0~3V，则灯L正常工作时的电流为 0.3 A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是 5 Ω。
06（2009河南七）6．图2是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻_变小 _____，电流表的示数__变大______。（选填“变大”“变小”或“不变”）。
这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。
30（09年兰州市）21. 利用如图11所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与 R的关系图像，如图12所示。由图像可以得出的结论是.电压一定时，通过导体的电流与导体的电阻成反比 ；此次实验中，伏特表的示数始终保持 2.5 V V不变。
32(09年绵阳市)18.如图所示的电路，电源电压为6V，灯泡L1和L2分别标有“6V 6W”和“6V 3W”字样。如果将S1、S2、S3分别换成电流表、电压表、电流表，则电压表的示数为6 V；如果将Sl、S2、S3分别换成电压表、电流表、电压表，则电流表的示数为__0.33__A。
33（09年贵阳市）23、如图8所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1、S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= 10 Ω，电源电压U= 10 V。
36(09年安徽省)6．如图所示的电路中，电压U保持不变，电阻R1=R2，开关s断开时，电流表的示数为I1；开关S闭合时，电流表的示数为I2，则I1：I2=　1：2　　　　　 。
38(09年荆门市)12.小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图7所示I-U关系图像。由图可得甲的电阻为_ 10Ω，甲、乙两个电阻串联后总电阻是_ 15Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为 0.6 A；这两个电阻并联后接在9V电源上，干路中的电流为_2.7 A。
42(09年长沙市)31.小刚用如图所示的电路图来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片p从a端移至b端，电流表和电压表的示数变化关系如图乙所示，有图像可得，定值电阻R1的阻止是 10 Ω。实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的功率是 0.4 W，此时，电阻R1在10min内产生的热量为 60 J
48(09年柳州市)24．在探究电流与电压的关系时，应保持______电阻______不变。用如图6所示的电路来探究这一关系时，是通过改变________滑动变阻器R2______________阻值的大小来调节定值电阻两端的电压值的。
49(09年沈阳市)13．如图4所示，闭合开关S，将滑动变阻器R2的滑片向a端滑动，电流表的示数将__变大___；电压表与电流表的示数之比将____不变_____。(填“变大”、 “变小”或“不变”)
51（2009年常德市）27．给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为　 　A，它们两端允许加的最大电压为 V。0.3 12
52（2009年德州市） 3．一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需 联一个阻值为 Ω的电阻。串联；12
55（2009年山西）16、滑动变阻器是通过改变电阻丝接入电路中的__________来改变电阻的大小。在图3所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V1 示数与电压表V2的差值跟电流表示数与R1阻值的乘积的比值是_______（选填“大于1”、“小于1”或“等于1”）。 长度 等于1
61（2009年济宁福州市）8.在图6所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为 20 Ω
77（2009年哈尔滨市）41．(2分)如图所示电路，电源电压不变，开关S处于闭合状态．当开关S，由闭合到断开时，电流表示数将____变小____，电压表示数将____变小_____．(选填“变大”、“不变，，或“变小”)
79（2009年锦州市）　　8.在如图所示的电路中，电源电压保持不变，当开关闭合后，变阻器的滑片向b端滑动的过程中，电流表A1的示数__变小__，电流表A2的示数_不变___，电压表V的示数__不变__.(选填“变大”、“变小”或“不变”)
82（2009年宜昌市）24.将一支铅笔芯接在3V电源两端，测出通过铅笔芯的电流是0.15A，则该铅笔芯的电阻为___20___Ω；若将这支铅笔芯两端的电压增加到6V，则通过它的电流是___0.3 ___A。
83（2009年湛江市）19．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个问题：______电流表正负接线柱接反了（或缺少滑动变阻器,若写电流表正负极接反给1分）____________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为_______5 _____Ω．
87（2009年河池市）10.图4的电路中,电源电压恒定.闭合开关S后，调节滑动变阻器，两电压表的示数随电流变化的图象如图5所示，根据图象可知： 乙 (选填“甲”或“乙”)是电压表 V2示数变化的图象，电源电压为 6 V，电阻Rl的阻值为 10 Ω．
88（2009年聊城市）5．如图6所示的是小灯泡的U—I变化曲线。由图可知，当小灯泡两端电压为4V时，它的灯丝电阻为 10 。
93（2009年上海市）14．某导体电阻为20欧，若通过该导体的电流为0.3安，则10秒内通过该导体横截面的电荷量 3 库，该导体两端的电压为 6 伏。当该导体两端电压为3伏时，该导体电阻为 20 欧。
93（2009年上海市）15．在图6所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将 变大 ，电压表V与电压表V1示数的差值将 变小 。（均选填“变大”、“变小”或“不变”）
97（2009年来宾市）8．如图1所示，R l和R2的等效电阻为R，那么R ＞ Rl(填“>”“<”或“=”)；图2中R1和R2等效电阻为R’，那么R’= 2.4 Ω。
97（2009年来宾市）11.图5为某热敏电阻电阻值随温度改变而改变，且对温度很敏感)的t-u关系曲线图，在接有热敏电阻的图5电路中，电源电压为8V，电流表读数为70mA,通过定值电阻R1的电流为40mA,由热敏电阻的I—U关系曲线可知热敏电阻两端的电压为 5 V，电阻R2的阻值为
100 Ω。
98（2009年郑州市）6.如图2电路中，电源电压不变，R1=10Ω.S闭合前、后电流表示数之比为1﹕3，则R2= 1000 Ω.
9905(2009·仙桃市)15．如图5所示的电路中，三个电表（电流表或电压表）分别接在a、b、c处，当开关S闭合时，电灯L1、L2均正常发光，a、b、c处三个电表的示数分别为3、0.6和1.8（单位为A或V），则电灯L1和L2中通过的电流之比为 2:1 ；若把a、b处的电表换接为另一种电表，c处电表不变，则电灯L1正常发光，L2不发光，a处电表的示数为0，b、c处电表的示数分别为3和1.2（单位为A或V）。上述两种情况下，电路的总电阻之比为 2:3 。
9908(2009 玉林市)20．如图7所示的电路，闭合开关，将滑动变阻器的滑片P向B端移动，电流表的示数将 变小 ，电压表的示数将 变大 。(选填“变小”、“不变”或“变大”)
9911（2009　兰州市）21. 利用如图11所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与 R的关系图像，如图12所示。由图像可以得出的结论是 电压一定时，通过导体的电流与导体的电阻成反比 ；此次实验中，伏特表的示数始终保持 2.5 V V不变。
9913(2009　昆明市)12．一个电阻，两端加1V的电压时，通过的电流是200mA，它的电阻值是 Ω；若在它两端加2V的电压，则它的电阻是 Ω，通过的电流是 A。
9917（2009　绥化）20、如图所示，电源电压保持不变，开关S断开时，电压表示数为2V；开关S闭合时，电压表示数为6V，那么电阻R1：R2= 1：2
9917（2009　绥化）27、两个电路元件A和B中的电流与其两端电压的关系如图所示，则RA＝　　　　5　。若把它们串联起来，接在某电源上，电路中的电流是0.3A，则电源电压是　　3.5　　V。
9918（2009　天水市）17．一段导体两端电压为10V，导体中的电流是2A，则此导体本身的电阻为__ 5 ________Ω；如果电压降为0V，导体的电阻等于_______5___Ω(不考虑温度的影响)。
9921（2009　梅州市）18．如图5甲所示是某同学探究电流和电压关系的电路图。开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图5乙所示。由图像可得：通过R0的电流与R0两端的电压成__正比_______，定值电阻R0的阻值是__5______Ω。实验时，电源电压3V保持不变，当滑片P位于a端时，滑动变阻器消耗的电功率是___0.25_____W。
9922（2009　西城区）21 ．将Rl = 60 与R2 ＝＿＿的两只电阻并联，它们并联后的等效电阻为15 。
三、作图
9916（2009　山东省）23.(4分)如图17所示.黑盒内是由一节干电池和两个等值电阻连接撑的部分电路，a、b、c是由电路的不同位置引出的三根导线。将电流表与a、b试触后相连，示数是I；将电流表与a、c试触后相连，示数也是I；将电流表与b、c试触后相连，示数是零。由此可判断出黑盒内电路的连接情况。请在虚线框内画出盒内各元件的连接情况。
答案：
四．实验
1. 02（2009年江西省实验区）下面是小明同学完成实验后所写的一份实验报告,请你帮他补充完整.
【实验名称】伏安法测电阻
【实验原理】 R＝U/I
【实验器材】请你在虚线框内用规定的电路器件符号
画出所需器材(温馨提示:不需画出电路图)
【实验步骤】(略)
【实验数据】请设计本实验的数据记录表格
【实验拓展】
本实验装置还可以用来测量小灯泡的功率.小明
同学选取额定电压为2.5V的小灯泡进行实验,
右表为所测的部分实验数据,请将表中空白处补
充填写完整,并说明填写的依据 .
电压U/V 2.0 2.5 2.8 7.5
电流I/A 0.26 0.30 0.32
【实验器材】(3分)
【实验数据】 ………………………………………………………………………………(2分)
第一次 第二次 第三次
电压U/V
电流I/A
电阻R/Ω
【实验拓展】0………………………………………………………………………………(1分)
因小灯泡两端电压远大于它的额定电压,灯已烧坏,所以此时电流为零.(1分)
评分意见：选用实验器材时,每少一件扣1分,直至3分扣完.表格设计中只要有电压、电流及单位,并多次测量就可得2分.有其它合理答案均参照给分.
04（2009河北省）35．小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻。
（1）图17是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。（要求滑动变阻器连入电路的阻值最大）
（2）连接好电路后，小明进行了实验，记录的数据如下表所示。
请仔细分析分析实验数
据，回答以下问题：
①表中有一个明显的错误
数据，请指出错误数据并
分析产生的原因。
。
②小灯泡正常发光时的电阻为 Ω。
（3）完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值（约10Ω）。他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验。请简述实验步骤并写出计算Rx的最后表达式。（已知滑动变阻器的最大阻值为R0）
实验步骤：
。
表达式：Rx= 。
【答案】（1）图略（滑动变阻器的左下端接线柱应与电流表“0.6”接线柱相连接）
（2）①1.0 读数时看错电流表的量程 ②12.5
（3）实验步骤：闭合开关，使滑动变阻器连入电路的阻值最小（为零），记下电流表的示数I1；将滑动变阻器连入电路的阻值最大，记下电流表示数I2.
表达式：
【解析】本题涉及考点有：实物连线、数据分析及处理，（3）问中为非常规法测电阻，及滑动变阻器当定值电阻使用的规则。
05（2009广州市）23．（5分）用图20所示的仪器测电阻R的电阻值
（1）将图20的电路，连成正确的测量电路
（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______
（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。
（1） 如图 (2) 左 改变电阻两端的电压大小和通过电流的大小，从而多次测量取平均值减小误差
（3） 0.4 A 2.4 V
26(09年潍坊市)24.(6分)现有下列实验器材：一只已知阴值的定值电阻R0、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验，测出一只未知电阻Rx的阻值。
要求：(1)在右框内画出实验电路图。
(2)简述实验过程并用已知量和测量量表示Rx。
24.(1)如图
(2)按照图所示的电路图连接电路，闭合开关S，读出电流表示数I1、I2，据U=R0I1=RxI2,求出Rx=.
27(09年烟台市)25．在用“伏安法测导体电阻”的实验中．
(1)小明连接的实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．
(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．
实验名称 用“伏安法”测电阻
实验目的 测定未知电阻R的阻值
实验原理 欧姆定律 实验电路图
实验步骤 ①按照电路图连接电路，调节滑动变阻器滑片P在_________，使连入电路中的电阻最大。②闭合开关，调节滑片P，读出电压表和电流表的示数。③根据测量的电压值和电流值，求出R的阻值。
实验记录 电压U/V 电流I/A 电阻R/Ω
2.0 0.20
实验结论 略
(3)从“实验步骤”看，存在的主要缺陷是什么．
25．(1)见图3．(电压表、电流表改接正确各得1分) (2)电路图见图4(2分)．B端或右端(1分) l0(1分)
(3)没有多次测量．(2分)
28(09年义乌市)38、有一种电源暗箱，内有一电源与一定值电阻串联，如图1所示。某同学为了测定电源暗箱内电阻Ro的阻值，设计了如图2所示的电路，在确认链接正确后，进行实验
（1）在闭合开关前，还需完成的操作是▲
（2）调节滑动变阻器滑片，当电压表的示数为10伏时，电流表的示数为1安，计算此时滑动变阻器上消耗的功率为多大？
（3）再次调节滑动变阻器滑片，当电压表的示数位5伏时，电流表的示数为2A，则可知电源暗箱中的电阻Ro的阻值为▲ 欧姆。
38．（1）移动滑动变阻器滑片到阻值最大处…………………………2分
（或“将变阻器滑片移到最左端”、“使变阻器阻值最大”等合理答案均可得分）
（2）解：P=UI=10伏×1安=10瓦
答：此时滑动变阻器上消耗的功率为10瓦。
（3）5 （数据带有正确单位的也可得分）
30（09年兰州市）30. (8分)某实验小组利用图19甲所示电路进行如下的实验研究。
（1）断开S3，闭合S1、S2，调节滑动变阻器，由伏特表和安培表的测量数据绘制成如图乙的U-I关系图像。根据图像分析，可计算出电阻R= Ω；
（2）断开S2，闭合S1、S3，调节滑动变阻器，测量灯泡L两端的电压和通过的电流，根据测量数据绘制成如图丙的U-I关系图像。由图像分析，当伏特表示数为2V时，灯泡L的电阻RL=＿＿＿Ω；若灯泡L的额定电压为2.5V，小灯的额定电功率为 W；
（3）闭合S1、S2和S3，调节滑动变阻器，当伏特表示数为2V时，电流表的示数是＿A；
（4）兴趣小组对实验结果进行交流、讨论后，得出以下两个结论：
结论一：电阻R中通过的电流与其两端电压成正比；
结论二：电灯L中通过的电流与其两端电压不成正比。
你认为这两个结论是否正确？结论一 ；结论二 （填“正确”或“不正确”）；
若不正确，请说明理由 。
30.（1）10Ω（1分）
（2）10Ω（1分）0.875 W（0.875 W到0.9 W之间均可）（1分）
（3）0.4A（1分）
（4）结论一：正确（1分）结论二：不正确（1分）
理由：在研究电流与电压的关系时，要保持电阻不变，但电灯的电阻由于灯丝温度的
变化而发生了变化。（2分）
31(09年临沂市)9.在“测量小灯泡工作时的电阻”实验中
（1）如图乙是张亮同学根据甲图尚未完成的实物图，请你用笔线代替导线帮他将电路图连接完整。
（2）连接电路时，应将开关__________，经检查电路连接无误，闭合开关做实验前，应先将滑动变阻器连入电路的阻值调到___________，目的是__________。
（3）闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代号）。
A.灯泡L短路 B.灯泡L断路 C.滑动变阻器某处开路 D.开关S接触不良
（4）故障排除后，张亮同学测出了四组数据，如下表所示，表中U、I、R分别表示灯泡的电压，电流和电阻，请你计算出四次实验对应的灯泡电阻并填入表中的空格内：
实验次数 1 2 3 4
U/V 1.40 1.60 1.80 2.0
I/A 0.45 0.47 0.49 0.50
R/Ω 3.11 3.40 3.67
亮度 暗→亮
9.（1）如图所示
（2）断开 最大 保护电路（限流，避免电流过大等合理答案均可）
（3）B
（4）4
（5）温度越高阻值越大（相同含义答案均可）
34(09年泰安市)21．实验室中有一蓄电池，电压标记已模糊不清，电压约为20V。现在实验室有下列器材：定值电阻R0（阻值为10Ω）1个、滑动变阻器（（阻值变化范围为0～20Ω）1个、标准电阻箱（阻值变化范围为0～9999Ω，电路符号为“ ”）1个，一只量程为0～3V、0～15V的电压表，单刀单掷开关若干，导线若干。
请从中选择适当的器材组成实验电路，测出该蓄电池的电压值。
(1)在方框中画出你设计的实验电路图。
(2)简述你连接好电路后的测量步骤(测量的物理量用物理符号表示)：
(3)写出该蓄电池电压U大小的表达式（用所测的物理量和已知量表示），U＝ 。
21．方案一：
（1）电路图如图所示（3分）
（2）①将滑动变阻器的滑片移至最大阻值处；
②闭合开关，读出电压表的示数U1。（2分）
（3）U1（或3U1）（2分）
方案二：
（1）电路图如图所示（3分）
（2）①将滑动变阻器的滑片移至最大阻值处；②闭合开关，读出电压表的示数U1。（2分）
（3）U1（或U1） （2分）
方案三：
（1）电路图如图所示（3分）
（2）①将电阻箱调至电阻最大阻值处；②闭合开关，将电阻箱调至合理阻值（具体阻值合理同样得分），读出电压表的示数U1。（2分）
（3）U1（或具体倍数关系）（1分）
说明：其它方案正确同样得分
35（09年威海市）29、（6分）某同学在“测量小灯泡电阻”的实验中，设计了如图22甲所示的电路图。小灯泡上标有“3.8V1.5W”字样，请完成和解答下列问题。
（1）在图22甲中a、b分别是　　　、　　　　　表。
（2）根据实验电路图，在图22乙中用笔画线代替导线，补充完成实物图连接。
（3）连接电路时，应将开关　　　　；闭合开关前，滑动变阻器的滑片P应滑在　　　端。
（4）连接完电路后，闭合开关，无论怎样移动滑片P灯泡都不发光，电流表示数为零，电压表的示数为电源电压，这可能是由于　　　　　　　　　　　　　　造成的。
（1）电流表；电压表
（2）右图
（3）断开；最右（或B、D端）
（4）灯丝断路（或灯泡接线柱接触不良）
37（09年广东省）17(7分)某实验小组的同学在探究欧姆定律时，采用了如图12所示的电路图实验中他们选用的定值电阻分别是5Ω、8Ω、10Ω，电源电压是3V，滑动变阻器的阻值范围是O～15Ω
图12
(1)他们在探究某一因素变化对电流的影响时，采用控制变量法实验分两步进行：
①保持电阻不变，探究电流与 电压 的关系；
②保持电压不变，探究电流与 电阻 的关系
(2)实验中，电流表的量程应
选 0-0.6 A，电压表的量程应选0-3 V；某次实验中，若电流表的示数是O.3A，电压表的示数是l.5V，请根据你前面选择的量程，在图13中分别画出两表指针的位置
(3)在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持 电压表读数 不变.
41(09年本溪市)30．图甲是小明“探究电流与电压关系”的实验中所连接的实物图
（1）①将甲图中的滑动变阻器的阻值调到最大，试触开关时，
会看到的现象是 指针偏转到表盘右侧无刻度处
电流表： 0A
②图甲中有一根导线接错了，请在错误处画“ ”，并在图上改正。
（2）改正错误后，测量了几组电压和电流的值如下表：
分析数据得出的结论是： 电阻一定时，导体中的电流与导体两端的电压成正比
(3)用这个电路还可以测小灯泡的电阻，将定值电阻换成一只标有“2.5V”的小灯泡，闭合开关当电压表示数为2.5Ｖ时，电流表的示数如图乙，则小灯泡正常发光的电阻是　10.4　　Ω
（保留小数点后一位数值），图丙是小灯泡的U-I图像，请你说明为什么电流与电压不成正比？ 小灯泡的电阻是变化的，随灯丝的温度升高而增大
(4)小明又发明了一种能测出小灯泡正常发光时电阻的方法，他他设计的电路图如图丁所示，其中表示标准电阻箱（阻值变化范围是0——9999.9Ω）。（提示：图中的选择开关，可掷向A、B、C、D四档，当选择开关掷向A档时，1、2两支路同时接通）请你帮他写出主要的实验步骤
①选择开关掷向A，调节滑动变阻器的滑片，是电压表示数为2.5V；
②将开关掷向B，保持滑动变阻器的滑片不变，调节电阻箱使电压表的示数为2.5V，记下电阻箱连入的电阻数R0，此时灯泡的电阻就为R0。
小明知道了小灯泡正常发光电阻，还利用这个测量结果计算出小灯泡的额定功率，其表达式为P额= （用符号表示）
43(09年朝阳市) 31．（6分）图18中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图
灯泡的额定电压是2. 5V，电阻约9Ω。
(1)为了尽可能减小误 差，请你帮小明将电流表，电压表正确连入电路。
(2)在闭合开关前，应
将滑片放在 ________
（填“A”或“B”）端。
(3)调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡此时的电阻是______Ω.
(4)小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是_________________________________________.
31．(共6分，(1) (3)各2分，(2) (4)各1分）
(1)说明：两表的正负接线柱任错接一个扣1分，两表的量程（电流表0.6A，
电压表3V，任错选一个扣1分。） (2)B (3)8.3
(4)灯丝的电阻随温度的升高而变大（或灯丝的电阻随温度的变化而改变）
47(09年达州市)35.（7分）在学习“串联电阻的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器（铭牌上标有20Ω 1A）、两个定值电阻（5Ω 10Ω）、电压表、电源等器材对此进行了探究。他们设计了如下图甲所示的电路图。
（1）根据电路图，请你在上图乙中用笔画线代替导线，将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取适当）。
（2）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到________（填“A”或“B”）端。
（3）上表是小强和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析，可以得出的结论是：
________________________________________________________。
（4）若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？_______（只填字母序号即可）。
A.滑动变阻器某处断路 B.只有R1被短路
C.只有R2被短路 D.电压表的某一个接线柱接触不良
(5)在这次实验中，滑动变阻器的作用是：
__________________________________________________________。
35、（1）正确连接每根导线各得1分（2分）
（2）A（1分）
（3）在串联电路中，总电阻等于各串联电阻之和。（1分）
（4）D（1分）
（5）改变电路中的电流与电压（填改变电路中的电流或填改变电压均给全分，其它合理答案酌情给分）（2分）
50(09年孝感市)30．（10分）王星和刘明两个科学探究小组在做电学探究实验时，所用的实验器材均为：电压为6V的电源一个，电流表、电压表各一只，阻值已知的定值电阻若干，滑动变阻器一只，开关一个，导线若干。
（1）刘明小组探究电流与电压关系时设计如图甲所示的电路图，他把测得的数据填入表一，其中测第二次数据时电流表、电压表示数如图乙所示
11 请你帮刘明把读出的数据填入表一中。
21 ②刘明小组控制电阻不变时所用定值电阻的阻值为 20 欧。
31 ③刘明小组将表一补充完整后，进一步分析可以得出的结论是 电阻一定时，电流跟电压成正比。
41 （2）王星小组按图甲的电路图连接好电路也测出了一组数据填在表二中，其中第一次数据是王星刚闭合开关时测得的。与刘明小组交流时，刘明说王星的实验操作不规范，不规范之处是 闭合开关时，滑动变阻器的滑片不在阻值最大处 。
51 （3）刘明还想探究电压一定时电流与电阻的关系，他仍用图甲的电路图连接好电路，通过更换定值电阻，然后 调节滑动变阻器 来控制 定值电阻两端电压 不变的办法完成实验。
53（2009年河南） 22.在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图13所示的器材进
行实验。
(1)用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。
(2)小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较
大示数，他在实验操作中的两处错误是 和 。
(3)改正错误后，小明改变Rx两端的电压和电流．两次
测得的电阻值分别为R1=5.1Ω，R2=5.3Ω。第三次测量时．
电流表的示数为0.5A，电压表的示数如图14所示，则R3=
Ω，实验测得值应为Rx= Ω。
( http: / / www. / )
(4)在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻R0和一个单刀双掷开关．设计了如图15所示的电路。
测量时．闭合S1,将S2拨到l．电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻Rx= I1/ I2 · R0。
小明认真分析电路后发现小亮的设计不合理，原因是
。
22.(1)(2分)如答案图3所示
(2)(2分)连接电路时开关没有断开
没有把滑动变阻器的滑片置于阻值最大的位置
(3)(2分5.2 5.2
(4)(2分)由于滑动变阻器串联在电路中．S2由l拨到2时，电阻两端的电压发
生变化
63（2009年娄底市）28．在用“伏安法测小灯泡的电阻”实验中.
（1）在图甲中，请你将电压表正确连入电路，完成电
路的连接.
（2）在闭合开关之前，图中滑动变阻器的滑片应放在 端.（填“左”或“右”）
（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，
灯泡的电阻RL= Ω.
（4）小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，
而电压表的示数为零. 该故障的原因可能是 .
（5）这个电路除了可以测小灯泡的电阻外，还可以用来测量小灯泡的功率. 由图乙两表示数可求出小灯泡的功率P= W. 28．（本题10分，每问2分）

（1）
（2）左
（3）2.2 11
（4）电压表接线柱松动（或接触不良）
（5）0.44
66（2009年浙江金华成都）34．小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0～0．6安，电压表V1的量程为0～3伏，电压裘V2的量程为0～15伏，滑动变阻器R2上标有“50Ω 1A”的字样。
(1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在 ▲ 端(填“左”或“右”)。闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障．则故障是 ▲ 。
(2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。
分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成 ▲ 比。
(3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为 ▲ 安。
右 滑动变阻器R2断路 0.3
56（2009年青岛）专题三：电与磁（本专题满分17分，共2个小题，第5小题10分，第6小题7分）
5．（09·青岛）回顾实验和探究：
(1)叶子和小雨在探究“欧姆定律”的实验时：
①他俩提出的问题是：导体中的电流与电压、电阻有什么关系？
②根据经验，他俩猜想：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
③实验过程如下：
a．他俩按如下电路图连接电路。请将电路图填画完整。
b．用R1=5Ω的定值电阻做实验，发现当电压表示数分别为0．8V、1．6V、2．4V时，对应电
流值分别为0．16A，0．32A和如图电流表的示数。请你在方框内设计表格并将实验数据整理上。
c．换用R2=l0Ω的定值电阻，重复上述实验。
④通过分析，他俩验证了猜想的正确性，得出了欧姆定律。
他俩经历的思维程序为：提出问题、__________、实验检验、归纳分析、得出结论
(2)在上述探究中发现：对同一个导体，等的值 ，而这个值就
是导体的电阻；不同的导体，的值一般不同。可见，电阻是导体本身的一
种特性，它的大小与________和_______无关。于是，他俩用如图电路验证“影响电阻大小的因素”，在M、N两点之间接入粗细相同而长度不同的镍铬合金丝。实验发现：镍铬合金丝越长，灯泡越暗，说明电阻越_______。这种显示电阻大小的方法是___________法。
(3)在上述实验(1)的电路中，将定值电阻换成螺线管，通电后吸引大头针，发现当滑 片向左移动时，吸引大头针的数目___________。实验说明：电流越大，通电螺线管磁性越强。
答案：
④猜想
（2）相同 电压 电流 大 转换
（3）增多
58（2009年齐齐哈尔）29.小航同学在做“探究电流与电阻的关系”实验时，他设计了如
图所示的电路。先将5Ω的电阻R接入电路，电路连接完全正
确，滑片P滑至阻值最大处后，闭合开关S就直接读出了电流
表的示数，并把数据记录在表格中。然后再分别用10Ω和20Ω
的电阻替换5Ω电阻，重复上述操作。
（1）请你说出小航在实验中存在的错误是什么？
（2）小航改正错误后重新进行实验，得到数据如下表所示。
物理量实验次数 电阻R/Ω 电流I/A
1 5 0.48
2 10 0.24
3 20 0.12
根据上表实验数据得到的结论是 。
（3）小航发现有一个小灯泡，用这个小灯泡替换20Ω的电阻后，继续进行实验。电表测得示数如图所示，此时小灯泡的阻值是 Ω。
29.（1）无法保持每次测量时电压表示数不变--------------------------------------------- 2分
（2）电压一定时，通过导体的电流与导体的电阻成反比---------------------------- 2分
（3）8 -------------------------------------------------------------------------------------------- 2分
评分标准：(1)答没有保持定值电阻两端电压不变或没有控制电压这个量不变都给满分,只答没有控制变量不给分。(2)如果没有“电压一定时”不给分
26．(4分)在探究“电流与电压关系”的实验中，宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压，数据如下表：
(1)请在方格纸上画出导体中电流与导体两端电压的关系图像；
U/V 2.0 4.0 6.0 8.0 10.0
I/A 0.1 0.22 0.3 0.38 0.5
(2)通过探究可得出：某段导体，通过它的电流与其两端的电压成____正_____比；
(3)由上述关系图像可知导体的电阻R＝__20±0．6_______Ω。
90（2009年茂名市）20. （09茂名）(13分)如图13(甲)所示是小明“探究串联电路中电压的关系” 的实验电路图。
(1)实验步骤
A．按图13(甲)所示接好电路，闭合开关前，滑片P应置于 端。
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1。
C． 。
D．保持滑片P不动，用电压表测出a、b两点之间的电压U。
E．移动滑片P的位置，重复步骤B、C、D两次。
(2)讨论交流
小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和。
另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和。
你认为 的结论更合理。理由是 。
(3)小明测电阻R0两端的电压时，电压表示数如图13(乙)所示，则此时R0两端的电压为 V。
(4)小明按图13(甲)所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是 。为进一步确定故障，应将电压表接
。
20、(1)右(2分)
(2)保持滑片P不动，用电压表测出灯泡L两端的电压U2(2分)，小芳(1分)，小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同(2分，其他答案酌情给分)。
(3)1.2(2分)
(4)灯泡L短路或R0断路(2分)，滑动变阻器R两端并观察电压表有无示数(2分)
94（2009年贵港市）24．（09·广西贵港）在“探究电流跟电压、电阻的关系”的实验中，同学们设计了如图所示的电路，R为定值电阻，实验数据记录在表1和表2中。
（1）在研究电流跟电阻的关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V;再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，闭合开关后，电压表的示数将_______V（选填“大于”、“小于”或“等于”），此时应向_____调节滑片（选填“左”或“右”），使电压表的示数为3V。
（2）两组实验都运用了__________法，从表1和表2的数据归纳得出的公式是_______．
答案：（1）大于 右 （2）控制变量
94（2009年贵港市）26．（09·广西贵港）某同学利用如图（a）所示的电路测定RX的阻值，所用滑动变阻器上标有“20Ω 2A”字样，电源电压为6V保持不变。该同学实验步骤和操作均正确，闭合开关S，观察到电压表的示数为2．1V。当他把滑动变阻器的滑片移到中点位置时，电压表、电流表的示数分别为3．0V、0．30A，接着他又移动滑片到某点A，这时电压表、电流表的示数分别如图(b)(c)所示。
请在右表中将该同学未记录的数据填写完整，并计算出电阻值（计算电阻时，精确到0．1Ω，不必写出计算过程，只需填写数值）。
答案：0.20 10.5 10.0 2.3 0.22 10.5 10.3
9904(2009 武汉市)33，小明要测量电阻Rx的阻值（约100 ），实验室能提供的器材有：学生电源（U = 3V）、电流表、电压表、滑动变阻器（最大阻值R = 50 ）、开关各一个，导线若干。
（1）小明设计的实验电路图如图甲所示，请用铅笔画线代替导线，根据甲图将乙图中的实物图连接完整。
（2）当小明按照甲图连好实物电路后，闭合开关，发现电流表的指针能够偏转，电压表的示数为3V，产生这种现象的原因是 。
（3）在实验过程中，小明发现电流表指针偏转幅度太小，但他想了想，觉得不需要改变电路的连接方式，且不用读出电流表的示数，也能较准确地求出Rx的阻值。他的做法是：将滑动变阻器的滑片移到 ，读出 ，则Rx= (用字母表示)。
33．（1）如图所示．（2）滑动变阻器接入电路中的阻值为0（或“滑动变阻器的滑片滑到最左端”、“滑动变阻器被短路”等） （3）最大阻值处（或“最右端”） 电压表的示数Ux（或“Rx两端的电压Ux）
9920（2009　辽宁省）31．（5分）甲图是小明做“测小灯泡电阻”实验时所连接的实物电路图：
（１）如果将滑动变阻器的滑片移到阻值最大处,试触开关时会出现的现象是（ ）
Ａ．电流表无示数 Ｂ．小灯泡不亮 Ｃ．电压表有示数 Ｄ．一切正常
（２）经检查发现图甲中的实物电路连线有错误。请在错误的连线上划“×”，并在图甲中改正过来。
（３）移动滑动变阻器的滑片，使电压表和电流表的示数如乙图所示，此时小灯泡的电阻值为 Ω。
9922（2009　西城区）27、侧定额定电压为2 . 5V 小灯泡的电功率。
( 1 ）在右侧方框内画出实验电路图；
( 2 ）小亮同学已连接如图20 所示的部分电路。请你添加两根导线，帮他完成电路的连接（其它的导线不要变动）;
( 3 ）闭合开关之前，应将滑动变阻器的滑片P 至于电阻＿＿＿＿＿＿的位置；
( 4 ）闭合开关S 后，改变滑片P 的位置，当电压表的示数为2 .5V 时，通过小灯泡L 的电流如图21 所示，小灯泡的额定功率P 额 = ＿＿＿＿W
五、简答
六、探究
03（2009安顺市）14、（6分）刘阳同学想利用图8 所给实验器材，探究电流与电压和电阻的关系。
实验次数 1 2 3 4 5
电压/V l.0 1.5 2.0 2.5 2.8
电流/A 0.10 0.l5 0.20 0.25 0.28
（1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。
（2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d四点中的哪两点才能测量R1两端的电压。
（3）上表是刘阳同学用R1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。
（4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？
解答：（1）电流表正负接线错误，滑动变阻器接线错误（其它合理的表述即可）。…（2分）
（2）bc（或bd） ………………………………………………………………（1分）
（3）电阻一定时，导体中的电流与它两端的电压成正比。……………………（1分）
当电压增加时，电流也随着增加，且电压与电流的比值不变（其它合理的表述即可）。…（1分）
（4）电功率、电阻 ………………………………………………………………（1分）
87（2009年河池市）29.小莉按图18中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验.
（1）根据图甲,将图乙中的实物连接成电路,要求变阻器滑片向右移动时,电流表示数增大（注意两电表量程的选择）；
（2）实验时,调节滑动变阻器,测出通过电阻R的电流和对应的电压值如下表.请根据表中数据,在图19的坐标系中画出电阻R的U-I关系图象：
（3）由图象可知，小莉实验时所选用电阻R的阻值为 Ω，当电路中的电流为0.5A时,电阻R 消耗的电功率为 W.
（4）现已将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测该小灯泡的额定功率，则在原实物电路中必须改动的地方是： ① 　 ；② 　 .
29．（1）如图18乙　电流表0～0.6A　电压表0～3V
滑动变阻器连接右下接线柱
（2）图象如图19 （3）5 1.25
（4）①增加一节干电池；②电压表改接为0～15V量程
91（2009年南充市）22．在练习使用电压表的实验中，小亮同学遇到了一个难题：他想测量一个电压约为18V的电源的电压，可手边只有：量程为3V的电压表一只，开关一个，阻值为R1=20 、R2=120 、R3=140 的电阻各一个以及导线若干．思考了一会儿之后，他利用所学过的知识和手边现有的器材，顺利地完成了测量．
（1）请把小亮测量时的电路图画在右边的虚线框内。（在图中电阻符号旁必须标明R1或R2或R3）
（2）如果用U＇表示电压表的读数，请写出电源电压U的表达式：U= ．
（1）如图所示．（2）7U＇或8U＇
92（2009年宁夏）40.(7分) 某同学做“测量小灯泡电阻”的实验，所用实验器材均完好。
（1）(1分)下图甲是测量灯泡电阻的电路图，请你在○里填上合适的电表符号。
（2）(2分)根据图甲电路，用笔画线代替导线，将图乙的实物电路连接完整。
（3）(2分)该同学连接好电路的最后一根导线时，小灯泡立刻发出微弱的光亮，移动滑动变阻器滑片，灯泡亮度不变。导致上述现象的两个操作错误是
① ；② 。
（4）(2分)该实验的原理是（用公式表示） 。利用该实验电路，你还能研究相关的哪一个问题？ 。
40．（7分）
（1）(1分)正确填上两个电表符号得1分。只填对一个电表符号不得分。
（2）(2分)正确连接电压表和滑动变阻器得2分。错一个扣1分。
（3）(2分) ① 电路连接好之前开关已闭合 ；② 滑动变阻器作为定值电阻接入电路 。
（4）(2分) R = U/I 测灯泡的电功率 （此空只要学生回答的合理可得1分）
9913(2009　昆明市)24．(8分)在研究电流与电阻和电压关系的实验中：
(1)闭合开关前，滑动变阻器应处于 ，目的是： 。
(2)小敏同学按图15的电路原理图连接了图16实物电路，其中有两个元件连接错误。它们分别是
和 (只须填写连错的元件)。
(3)重新连接电路后，用开关S进行试触，如果电流表指针向左偏转，说明电流表的 ；如果电流表指针向右偏转超过刻度盘，应换用较 量程。
(4)正确连接电路后，测出Rl=5Ω、两端电压为3V时的电流。然后将电阻R1由5Ω换成10 Ω，为了使电阻Rl两端的电压仍然为3V，他应将滑动变阻器的滑动触头P向 端滑动，在触头P滑动的过程中，电路中的电流将 。
9917（2009　绥化）29、小航同学在做“探究电流与电阻的关系“实验时，他设计了如图所示的电路。先将5的电阻R接入电路，电路连接完全正确，滑片P滑至阻值最大处后，闭合开关S就直接读出了电流表的示数，并把数据记录在表格中。然后再分别用10和20的电阻替换5的电阻，重复上述操作。
（1）请你说出小航在实验中存在的错误是什么？
（2）、小航改天错误后重新进行实验，得到数据如下表所示。
根据上表实验数据得到的结论是　　　　　　　　　　　　　　　　　　　　　　　
（3）小航发现有一个小灯泡，用这个小灯泡替换20的电阻后，继续进行实验。电表测得示数如图所示，此时小灯泡的阻值是　　　　　　
29、（1）无法保持每次测量时电压表示数不变
（2）电压一定时，通过导体的电流与导体的电阻成反比
（3）8
七、综合
01（2009福州市）23．（4分）在图14电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。
（1） 电阻R1两端的电压是多少？（2）通过R2的电流是多少？
23．解：（1）由 得U1 = I1R1 = 0.3A×10Ω = 3V
（2）∵R1、R2并联 ∴U2 = U1= 3V
= = 0.15A
答：略
30（09年兰州市）32．（6分）如图21所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V。求：
（1）R1 、R2的阻值；
（2）乙图中电流表示数。
解：（1）在甲图中R1=U1/I=4V/0.4A=10Ω U2=U-U1=6V-4V=2V 则R2=U2/I=2V/0.4A=5Ω
（2）在乙图中I1=U/R1=6V/10Ω=0.6A I2=U/R2=6V/5Ω=1.2A
I=I1+I2=0.6A+1.2A=1.8A
35（09年威海市）32、（9分）我市北部沿海耸起一片“风电林”，为威海经济发展提供了可再生绿色能源，为旅游业带来新亮点。小明对风力的研究也产生了浓厚的兴趣，和同学一起设计了“风力测试仪”的原理图，如图23所示，已知电源电压12V，R0为20Ω，OB长为10cm，AB长为20cm、阻值为60Ω的均匀电阻丝。OP为质量、电阻均不计的金属细杆，下端连接一个重为3N的圆球P。金属细杆OP始终与电阻丝AB 接触良好且无摩擦。闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转。请你解答下列问题：
（1）无风时电流表示数是多少？（2）当金属细杆OP滑到AB中点时电路消耗的总功率是多少？（3）当金属细杆OP滑到A点时圆球P受的风力是多大？（4）若将电流表的刻度改为风力表的刻度值，请问表盘刻度均匀吗？简要说明理由。
32、(1)无风时，电流表示数为0.15A。
(2)当金属细杆OP滑到AB中点时，电路中电流为0.24A。电路消耗的总功率是2.88W。
(3)当偏转到电阻丝的A端时，如图所示，F风的力臂为L风=OC，球对杆OP的拉力为：
F拉=G， F拉的力臂为：L拉=OD=PC 由三角形相似得：
得 即
L风=F拉 根据杠杆的平衡条件：F风L风=F拉F拉 F风F拉=3NF拉 得F风=6N
(4)表盘刻度不均匀。由于R0在存在，电路中的电流与电阻丝拉入电路的阻值不成反比，因此将电流表刻度改为风力表的刻度，刻度盘不均匀。
36(09年安徽省)23·常用的电压表是由小量程的电流表G改装而成的。电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的电流表G，当有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。因此，电流表G实际上也可以当成一个小量程的电压表。已知该电流表的电阻为Rg=10Ω.
(1)若将这个电流表当成电压表使用，则刻度盘上最大刻度3mA处应该标多大的电压值
(2)如图乙所示，若将这电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B
　之间的电压等于3V，这样A．B之间(虚线框内)就相当于一个量程为0～3V的电压表(图
　丙)，求串联的定值电阻R的大小。
（1）由U=IR=3×10-3mA×10Ω=0.03V
（2）AB之间的电阻为RAB=UAB/I=3V/3×10-3mA=1000Ω 因为Rg与R串联，所以：
R=RAB-Rg=1000Ω-10Ω=990Ω
42(09年长沙市)39.某科技小组的同学设计了一种简易的电子拉力计，图中是其原理图。放在水平地面上的物体A通过硬质弹簧与拉环相连，弹簧上端和金属滑片p固定在一起（弹簧的电阻不计，p与R2接触良好不计摩擦）。已知物体A的质量为100kg，定值电阻R1=6Ω,R2是一根长为6cm的均匀电阻线（阻值与其长度成正比）,其最大阻值为24Ω，电源电压为6V，电流表的量程为0—0.6A。当不拉拉环时，金属滑片p刚好处于a端。已知该弹簧伸长的长度ΔL与所受竖直向上的拉力F间的关系如图乙所示，问：
（1）要把电流表的表盘改为拉力计的表盘，则拉力计的表盘的零刻度应标在电流表表盘的何处？
（2）闭合开关，当电流表示数为0.6A时，R2接入电路中的电阻为多少？
（3）在保证电路安全的条件下，物块A对地面的压力范围是多少？（取g=10N/kg）
解：
（1）当不拉拉环时，R2=24Ω，由欧姆定律知，电路中电流为
I===0.2A 故拉力计的零刻度应标在电流表表盘上示数为0.2A处
（2）闭合开关拉动拉环，当电流表示数为0.6A时，由欧姆定律得
总电阻R′=U/I=6V/0.6A=10Ω R′=R1+R2′ 故R2′=R′-R1=10Ω-6Ω=4Ω
（3）由题意要保证电路的安全，则电路中最大电流不能超过0.6A，当电流为0.6A时，拉环上拉力最大。由第（2）问知R2/=4Ω,又R2的阻值与长度成正比，，故此时连入电路中的电阻线长度为L=1cm，则弹簧伸长的长度ΔL=L0-L=6cm-1cm=5cm
根据乙图知，此时拉环拉力为Fmax=750N，如右图示，
A受到重力G、支持力FN和拉环拉力F环平衡，由力的平衡知识得：
FN+F环=G 当FN=Fmax时，FN最小，为FN=G-Fmax=1000N-750N=250N
当FN=0时，FN最大，为FN′=G=1000N
物块A对地面的压力范围是250N-10000N
49(09年沈阳市)27．(6分)如图l2所示，小灯泡L上标有“6V 3W”字样。闭合开关，小灯泡正常发光，电流表的示数为1．5A。求：
(1)小灯泡L正常发光时灯丝的电阻；
(2)定值电阻R0的阻值；
(3)通电l min电路消耗的总电能。
(1)RL===12
(2)并联且灯正常发光，故U总=U=UL=6V
IL=PL/UL=3W/6W=0.5A I0= I- IL=1.5A-0.5A=1A
R0= U0/ I0=6V/1A=6
(3)W=Uit=6V×1.5A×60s=540J
76（2009年恩施州）28．有一个额定电压为8V的小灯泡，正常发光时的电阻为10Ω。手边现只有电压为10V的电池，以及任意阻值的备选电阻器。为了使此小灯泡正常发光：
（1）请在右边的方框内画电路图来表示你的设计方案，并说明设计理由。
（2）通过计算回答你所选用的电阻器的阻值。
28、（１）电路图如下： 理由：利用串联电路的分压特点。
评分说明：①如图甲、乙所示，能反映出灯泡与电阻的串联关系即可给1分。
②说理正确给１分。
③画图时串联的是滑动变阻器或电阻箱也是正确的选择。
（２）解：利用电阻分压：ＵＲ＝Ｕ－ＵＬ＝１０Ｖ－８Ｖ＝２Ｖ……………1分
　 电路中的电流为：Ｉ＝ＵＬ／ＲＬ＝８Ｖ／１０Ω＝０.８A ……1分
电阻的阻值：Ｒ＝ＵＲ／I＝２Ｖ／０.８A＝２.5Ω ……………1分
78（2009年湖州市）14 ．张林同学设计了一个风速仪，图甲是它的原理示意图。定值电阻Ro = 10 欧，Rl 是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如图乙），电源电压恒为3 伏，电流表的量程为0－0.6 安，风压板是一块长方形的轻质塑料板，它的面积为0.4米2 。
( 1 ）在电路中连入R0的目的是 (1)防止电路发生短路(2分)
( 2 ）闭合开关后电流表的读数为0.15A， 风压板上所受到的压力是多少？此时的风速为多少？(2)解：R＝＝＝20欧(1分)
R1=R－RO=20欧－10欧＝10欧(1分)
查图得F＝16牛(1分)
查表得风速v=8米／秒(1分)
( 3 ）你认为此风速仪存在的不足之处是 （写出一点即可）。(3)风速达到一定值后，电流表示数不再变大，无法显示风速大小(或”当风速太小时，电流表示数变化不明显，风速仪精确度不够”或“最大只能测量5级风”)(2分)
84（2009年益阳市）23、（09益阳）（10分） 图9所示电路，电源电压不变，灯泡L标有“6V 2W”，定值电阻R1的阻值为12Ω，滑动变阻器R的最大阻值为200Ω，允许通过的最大电流为1A，电压表接入电路的量程是0～15V。当开关S闭合后，滑动变阻器的滑片P移到某位置时，电压表读数为8V，此时灯泡恰好正常发光（忽略温度变化对灯泡电阻的影响）。求：
（1）灯泡电阻的大小。
（2）电源电压。
（3）当滑动变阻器连入电路的电阻为30Ω时，灯泡的实际功率。
（4）在保证电路元件不烧坏的情况下，滑动变阻器允许连入电路的阻值范围是多少？
23.①
② UR1=4V
③
④不损坏灯 I灯=1/3A
不损坏电压表
9903(2009 天津市)23．(6分)在“测量未知电阻R的阻值"实验中：
(1)请你用笔画线代替导线把图l0中的器材连接成实验电路。
(2)请把第二次测量时，图l l所示的电压表和电流表示数填入表2中相应的空格。
表2
次数 1 2 3
电压／V 1.1 2.3
电流／A 0.22 0.46
（3）处理表2中所记录的各次实验数据，得出待测电阻R的阻值为 Ω。
答案：
(1)电路连接见图答(3分)
(2)1．6(1分)；O．32(1分)
(3)5(1分)
评分要点：电路出现短路不给分。电流表、电压表、滑动变阻器、电池组连接各占1分(三处及以上错误扣3分)。
图3
9906(2009咸宁市)25.（5分）干电池是实验时经常使用的电源，它具有稳定的电压。实际上干电池本身也具有一定的电阻，只是因为较小，我们忽略了电源本身电阻的影响。如果考虑电阻，可以把干电池看成一个理想的电源（即电阻为零）和一个电阻r串联组成，如图甲所示。
用图乙所示的电路可以测量一个实际电源的电阻值。图中R为电阻箱。开关S闭合后，调节电阻箱，当电阻箱电阻R1=14Ω时，理想电流表的读数I1=0.2A；当电阻箱电阻R2=29Ω时，理想电流表的读数I2=0.1A。求电源电阻r的大小。
答案：
解：当电阻箱电阻为R1时，有
U=I1（R1+r） （2分）
当电阻箱电阻为R2时，有
U=I2（R2+r） （2分）
联立两式得：r=(I2R2- I1R1) ∕(I1- I2)=1Ω（1分）
9911（2009　兰州市）32．（6分）如图21所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4V，
电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V。求：
（1）R1 、R2的阻值；
（2）乙图中电流表示数。
32.（6分）
（其它解法求出R1 给２分，求出R2给２分，求出乙图中电流表示数给２分。）
9919（2009　吉林省）18．如图8所示的电路中，电源电压为3V，开关闭合后，通过R1的电流为0.2A，通过R2的电流为0.3A。求：（1）电流表A的示数；（2）R1和R2并联后的总电阻。
S
R1
A2
A1
V
P
R2
图8
图5
图5
V
AV
S1
S
S2
R1
R2
L
A
V
S
P
V2
V1
R1
R2
V2
V1
V1
V2
V1
A
V2
A
图10
图8
图7
甲
乙
I/A
U/V
0.2
1
2
3
0
0.4
0.6
图6
图4
图5
图6
A
V
V1
R1
R2
S
P
a
b
c
图5
L1
L2
S
图8
A
V
电路图
R
A
V
S
R
图18
甲 　　 乙
U（V） 0.5 1.0 1.6 1.9 2.5 3.0
I（A） 0.1 0.2 0.3 0.4 0.5 0.6
图19
图19
·
·
·
·
·
·
图18乙
R
V
R1
R2
V
R1
R3
或
乙
甲
R
P
S
·
·
图14
A
R
K
U,r
乙
U,r
r
U
甲
21世纪教育网 -- 中国最大型、最专业的中小学教育资源门户网站。 版权所有@21世纪教育网
