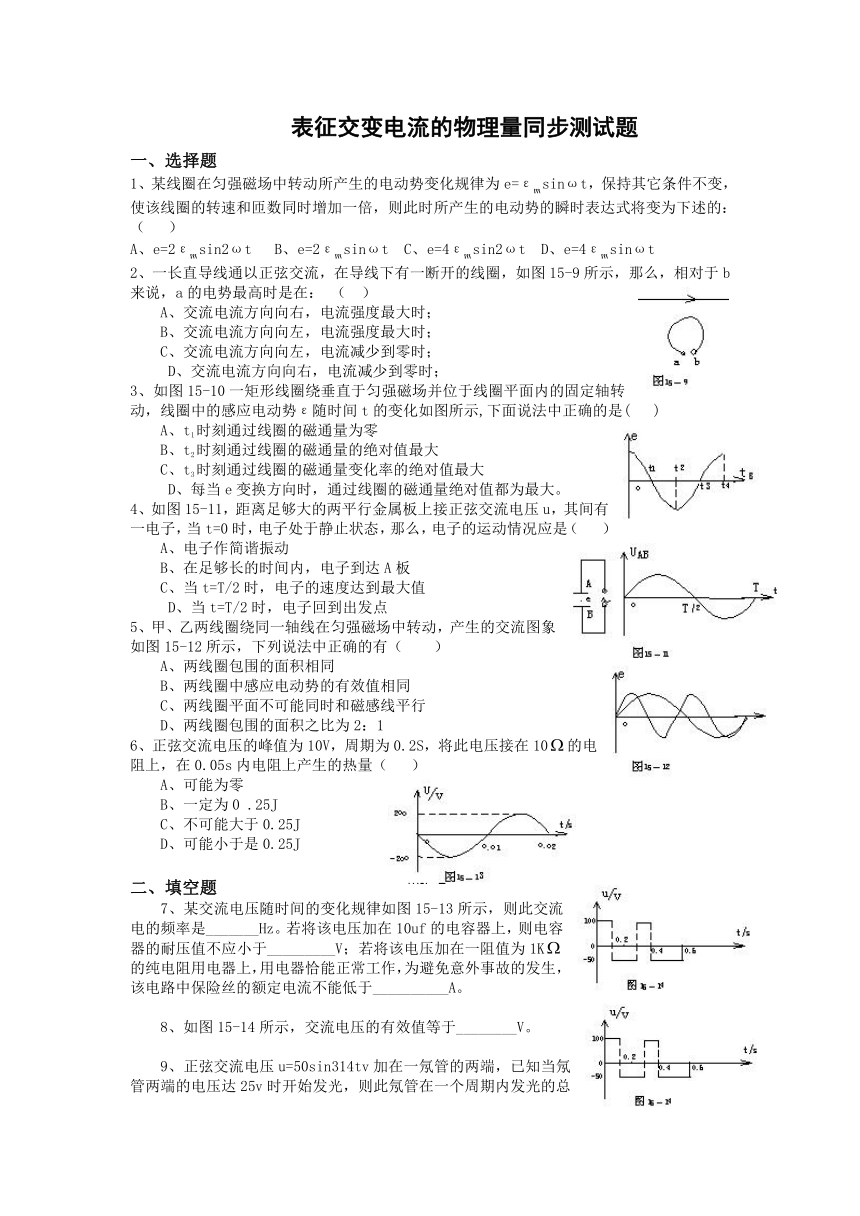

表征交变电流的物理量同步测试题
一、选择题
1、某线圈在匀强磁场中转动所产生的电动势变化规律为e=εsinωt,保持其它条件不变,使该线圈的转速和匝数同时增加一倍,则此时所产生的电动势的瞬时表达式将变为下述的:( )
A、e=2εsin2ωt B、e=2εsinωt C、e=4εsin2ωt D、e=4εsinωt
2、一长直导线通以正弦交流,在导线下有一断开的线圈,如图15-9所示,那么,相对于b来说,a的电势最高时是在: ( )
??A、交流电流方向向右,电流强度最大时;
??B、交流电流方向向左,电流强度最大时;
??C、交流电流方向向左,电流减少到零时;
D、交流电流方向向右,电流减少到零时;
3、如图15-10一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动,线圈中的感应电动势ε随时间t的变化如图所示,下面说法中正确的是( )
??A、t1时刻通过线圈的磁通量为零
??B、t2时刻通过线圈的磁通量的绝对值最大
??C、t3时刻通过线圈的磁通量变化率的绝对值最大
D、每当e变换方向时,通过线圈的磁通量绝对值都为最大。
4、如图15-11,距离足够大的两平行金属板上接正弦交流电压u,其间有一电子,当t=0时,电子处于静止状态,那么,电子的运动情况应是( )
A、电子作简谐振动
??B、在足够长的时间内,电子到达A板
??C、当t=T/2时,电子的速度达到最大值
D、当t=T/2时,电子回到出发点
5、甲、乙两线圈绕同一轴线在匀强磁场中转动,产生的交流图象如图15-12所示,下列说法中正确的有( )
??A、两线圈包围的面积相同
??B、两线圈中感应电动势的有效值相同
??C、两线圈平面不可能同时和磁感线平行
D、两线圈包围的面积之比为2:1
6、正弦交流电压的峰值为10V,周期为0.2S,将此电压接在10的电阻上,在0.05s内电阻上产生的热量( )?
?A、可能为零
??B、一定为0 .25J
??C、不可能大于0.25J
D、可能小于是0.25J
二、填空题
? 7、某交流电压随时间的变化规律如图15-13所示,则此交流电的频率是_______Hz。若将该电压加在10uf的电容器上,则电容器的耐压值不应小于_________V;若将该电压加在一阻值为1K的纯电阻用电器上,用电器恰能正常工作,为避免意外事故的发生,该电路中保险丝的额定电流不能低于__________A。
??
8、如图15-14所示,交流电压的有效值等于________V。
9、正弦交流电压u=50sin314tv加在一氖管的两端,已知当氖管两端的电压达25v时开始发光,则此氖管在一个周期内发光的总时间是___________S。通电10分钟内,氖管发光的次数是_____________次。
三、计算题
10、如图15-15所示,10匝矩形线圈abcd置于B=2T的匀强磁场中,并以00′为轴匀速转动,00′垂直于磁场方向,ad=bc=30cm,ab=cd=20cm。线圈电阻为2,灯A、B电阻均为2,K断开时,线框转动中受到最大磁力矩为M=0.4N·m,试求:
??(1)线圈转动的角速度?
??(2)合上K,欲使A灯亮度不变,线圈的角速度应是原来的几倍?
??11、一个电阻为0.63、面积4.0×10米的矩形线框abcd,一半处于有理想边界的磁感强度B=1.0T的匀强磁场中,磁力线方向垂直纸面向外,有关长度见图15-16,当线框从图示位置开始绕ab轴以每秒5周的转速逆时针转动时,求(1)每半个周期内的平均电动势(2)感生电流的最大值(3)在每段发电时间内的平均电动势。
12、如图15-17所示,A、B是真空中平行放置的金属板,两板间距离d=15cm,现在两板间加上如图所示的交变电压,其周期T=1×10S,t=0时,A板电势比B板电势高,电势差U0=1080v,一个荷质比×10c/kg的带负电的粒子在t=0时从B板附近由静止开始运动,重力不计,问:
??当粒子通过多大位移时,速度第一次达到最大值?最大速度为多大?
??粒子再次运动到极板处时速度多大?
??【答案及提示】
??1. ( C ) 2. ( C ) 3. (D )
??4.( B 、C ) 5. ( B、C、D )
??6.( D ) (提示:正弦交流在一小段有限的时间内,有效值不一定是峰的 )
??7. 50 , 200, 0.14
??8、50
??9、 , 6×10 (提示:利用正弦函数图像来求)
??10、w=1.11 弧度/秒 W'=W (提示:当线圈平面与磁感线平行时,电流最大,磁力矩也最大M=NBIS )
??11、0.4V , 约2A , 1.2V (提示:当转动角度从 到 之间磁通量才有变化,才有感应电动势)
??12、(1)4×10m , 2.4 ×10(提示:当t=时,速度第一次达到峰值)
??(2)12×10 (提示:粒子在0-时间内向A板运动,在-T时间内反向B板运动,先算出一个周期里向A板运动的位移,再和两板距离作比较)??
