（粤教版选修3-2）物理：第2章《交变电流》测试1

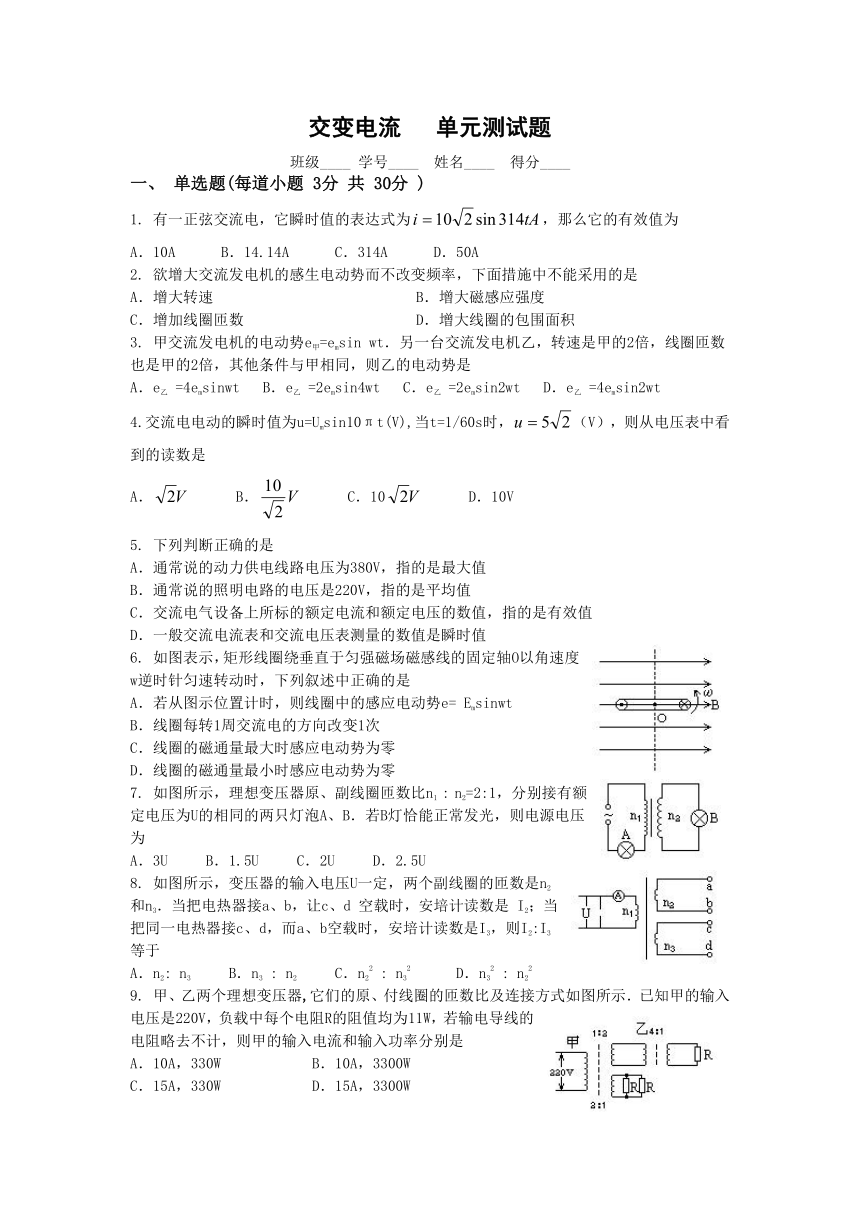

交变电流 单元测试题
班级____ 学号____ 姓名____ 得分____
一、 单选题(每道小题 3分 共 30分 )
1. 有一正弦交流电，它瞬时值的表达式为，那么它的有效值为
A．10A B．14.14A C．314A D．50A
2. 欲增大交流发电机的感生电动势而不改变频率，下面措施中不能采用的是
A．增大转速 B．增大磁感应强度
C．增加线圈匝数 D．增大线圈的包围面积
3. 甲交流发电机的电动势e甲=emsin wt．另一台交流发电机乙，转速是甲的2倍，线圈匝数也是甲的2倍，其他条件与甲相同，则乙的电动势是
A．e乙 =4emsinwt B．e乙 =2emsin4wt C．e乙 =2emsin2wt D．e乙 =4emsin2wt
4.交流电电动的瞬时值为u=Umsin10πt(V),当t=1/60s时，（V），则从电压表中看到的读数是
A． B． C．10 D．10V
5. 下列判断正确的是
A．通常说的动力供电线路电压为380V，指的是最大值
B．通常说的照明电路的电压是220V，指的是平均值
C．交流电气设备上所标的额定电流和额定电压的数值，指的是有效值
D．一般交流电流表和交流电压表测量的数值是瞬时值
6. 如图表示，矩形线圈绕垂直于匀强磁场磁感线的固定轴O以角速度w逆时针匀速转动时，下列叙述中正确的是
A．若从图示位置计时，则线圈中的感应电动势e= Emsinwt
B．线圈每转1周交流电的方向改变1次
C．线圈的磁通量最大时感应电动势为零
D．线圈的磁通量最小时感应电动势为零
7. 如图所示，理想变压器原、副线圈匝数比n1 : n2=2:1，分别接有额定电压为U的相同的两只灯泡A、B．若B灯恰能正常发光，则电源电压为
A．3U B．1.5U C．2U D．2.5U
8. 如图所示，变压器的输入电压U一定，两个副线圈的匝数是n2和n3．当把电热器接a、b，让c、d 空载时，安培计读数是 I2；当把同一电热器接c、d，而a、b空载时，安培计读数是I3，则I2:I3等于
A．n2: n3 B．n3 : n2 C．n22 : n32 D．n32 : n22
9. 甲、乙两个理想变压器,它们的原、付线圈的匝数比及连接方式如图所示．已知甲的输入电压是220V，负载中每个电阻R的阻值均为11W，若输电导线的电阻略去不计，则甲的输入电流和输入功率分别是
A．10A，330W B．10A，3300W
C．15A，330W D．15A，3300W
10. 变压器原线圈的匝数是n1，两个副线圈的匝数是n2和n3，n1:n2:n3=10:5:1，已知输入电压U1=220V，第一副线圈的负载是R2=110W，第二个副线圈中的电流I3=2A，则第一个副线圈中的电流I2和原线圈中的电流I1各是
A．1A、3A B．1A、0.7A C．2A、4A D．2A、1.4A
二、 填空题(第1小题 2分, 2-3每题 3分, 4-6每题 4分, 共 20分)
1. 电磁波在某种均匀介质中以2×108m/s的速度传播, 如果它的频率f=1MHz，则电磁波在这种介质中的波长是_________________．
2. 远距离输送一定功率的交流电，若输送电压提高到原来的n倍，则输电导线的电功率损失是原来的_______________，输电导线的电压损失是原来的_____________．若保持输电导线损失的电功率不变，导线截面积应是原来的____________．
3. 麦克斯韦电磁理论的要点是：变化的电场产生___________；变化的磁场产生______；按正弦规律周期性变化的电场(或磁场)将在周围空间产生__________________________．
4. 我国照明电路中使用的正弦交流电的周期是______s，频率是______Hz，一秒内交流电的方向改变______次．日常生活中照明电路的电压为220V，该交流电的有效值为______V，最大值为__________V．
5. 一单相发电机， 输出的电功率为104KW、 电压为5000V ，现要用半径为20mm的铜(电阻率为1.7×10-8Ωm)导线把电能输送到1846km远处，中途功率损耗为输送功率的5%，所用升压变压器的初级线圈为80匝，次级线圈的匝数为__________．
6. 如图所示，N匝矩形闭合线圈abcd绕中心轴OO'匀速转动，OO'垂直于磁感线，转动角速度为ω(rad/s)，ab边长L1( m )，bc边长L2( m )，磁感应强度为B(T)，在匀速转动的过程中线圈平面经过图示位置时开始计时．(1)穿过线圈平面磁通量随时间变化的表达式是：______________；(2)写出交流感应电动势随时间变化的表达式是：______________．
三、 多选题(每道小题 5分 共 25分 )
1. 关于理想变压器，下面各说法中正确的是
A．它的输出功率等于它的输入功率
B．它的输出功率可以大于它的输入功率
C．原副线圈两端的电压与它们的匝数成正比
D．原副线圈中的电流与它们的匝数成正比
2. 一个矩形线圈在匀强磁场中匀速转动，产生交流电动势e=311sin(50pt)V，则
A．此交变电动势的频率是50Hz
B．用交流电压表测量时的示数是220V
C．在t=0.1s时穿过线圈的磁通量为零
D．在t=0.5s时线圈平面与中性面重合，磁通变化率最小
5. 矩形线圈abcd在匀强磁场中绕垂直磁场方向的轴OO'匀速转动，如图所示．若把磁感应强度增为原来的2倍，那么
A．感应电流的有效值增为原来的2倍
B．线圈受电磁力矩最大值增为原来的2倍
C．线圈旋转一周电流所做的功增为原来的4倍
D．线圈中磁通量变化率绝对值的最大值增为原来的2倍
四、 计算题(第1小题 5分, 2-3每题 6分, 第4小题 8分, 共 25分)
2. 发电机输出的电压为660V，输出功率66kW，用匝数比为1:10的变压器将电压升高，若输电线的电阻为10W，用户需要的电压为250V，设变压器为理想变压器，那么到达用户所在地区应选用匝数比为多大的降压变压器，用户得到的电功率是多少
3. 一小型发电站输出电压为250V, 输出功率为50kW，若输电线电阻为80W，输电线电热损耗功率为电站输出功率的4%，
(1)求电站所用升压理想变压器的匝数比；
(2)若用户所用的降压理想变压器的匝数比为40:1，用户得到的电压为多少伏
4．用均匀导线弯成正方形闭合线框abcd，线框每边长8cm，每边的电阻值为0.01Ω，把线框放在磁感应强度为B=0.05T的匀强磁场中，并使它绕轴OO以转速n= 匀速旋转，旋转方向如图所示，轴OO⊥B且在线框平面内 =3 ， =3 ，当线框平面转至与B平行的瞬时，每条边产生的感应电动势ε的大小各是多少？感应电流大小是多少？在图中标出感应电流的方向。
高中物理单元练习试题答案
一、 单选题
1. A 2. A 3. D 4. D 5. C 6. C 7. D 8. C 9. D 10. B
二、 填空题
1. 200m 2. 1/n2；1/n；1/n2 3. 磁场；电场；按正弦规律变化的磁场(或电场)
4. 0.02；50；100；220；311 5. 1600匝 6. f=Bl1l2coswt(Wb) e=NBl1l2wsinwt(V)
三、 多选题
1. AC 2. BD 3. AC 4. BC 5. ACD
四、 计算题
1.
2. 解:输电线路如图．
3. 解：
4．
.
