（粤教版选修3-2）物理：1.4《法拉第电磁感应定律》课件1

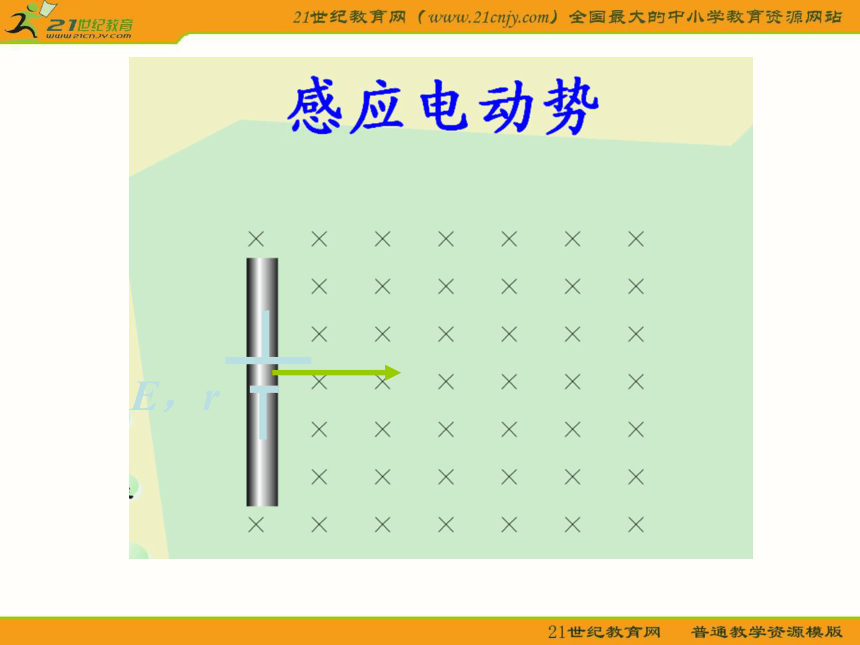

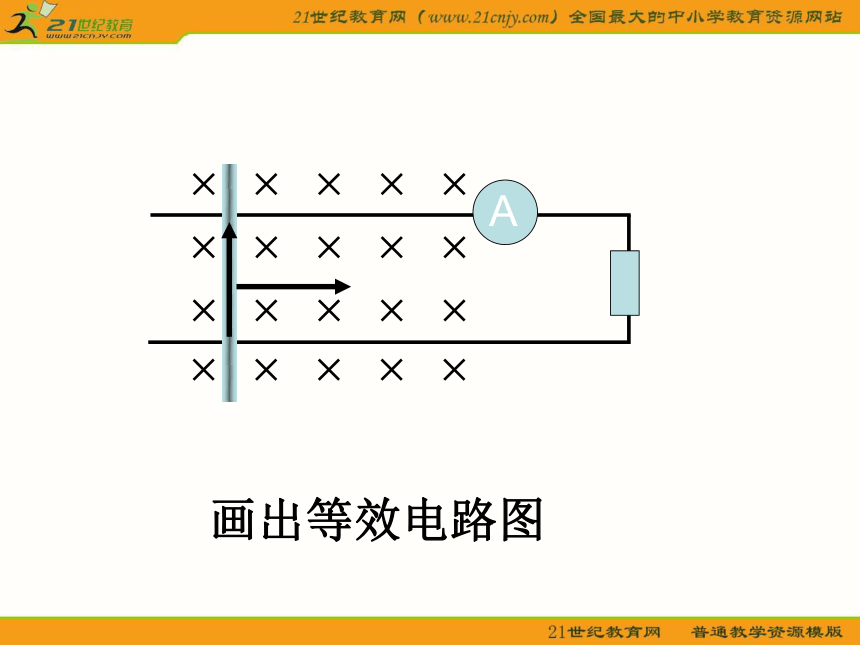

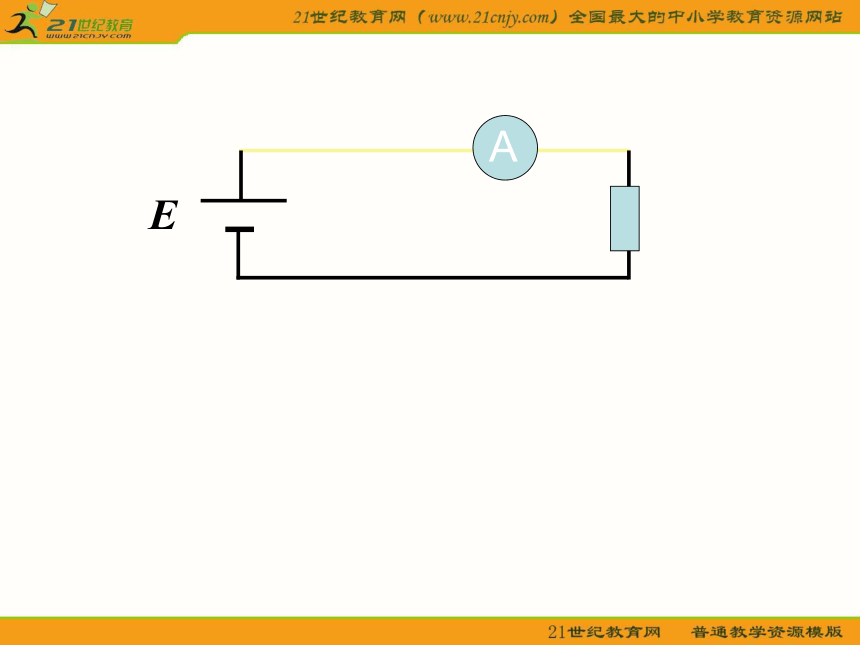

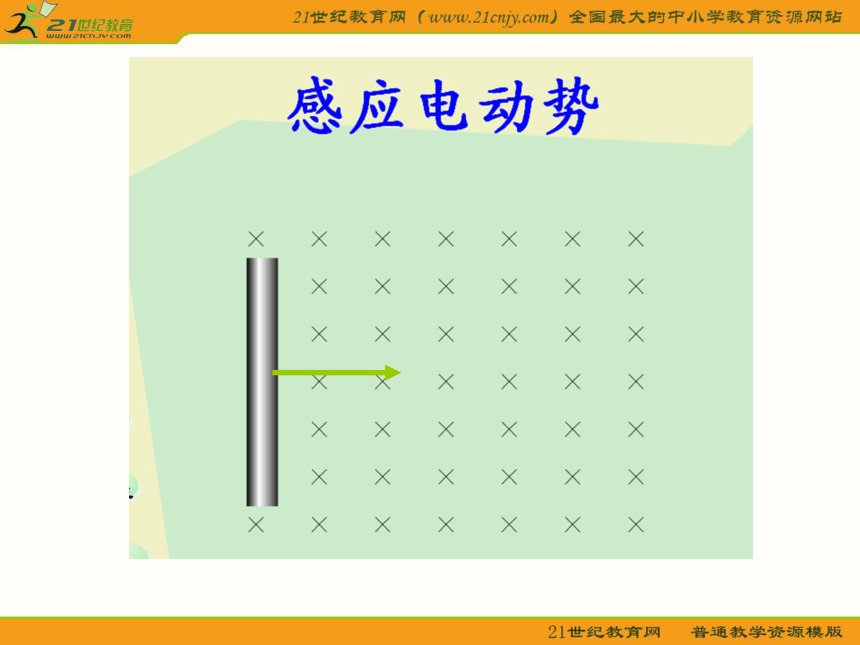

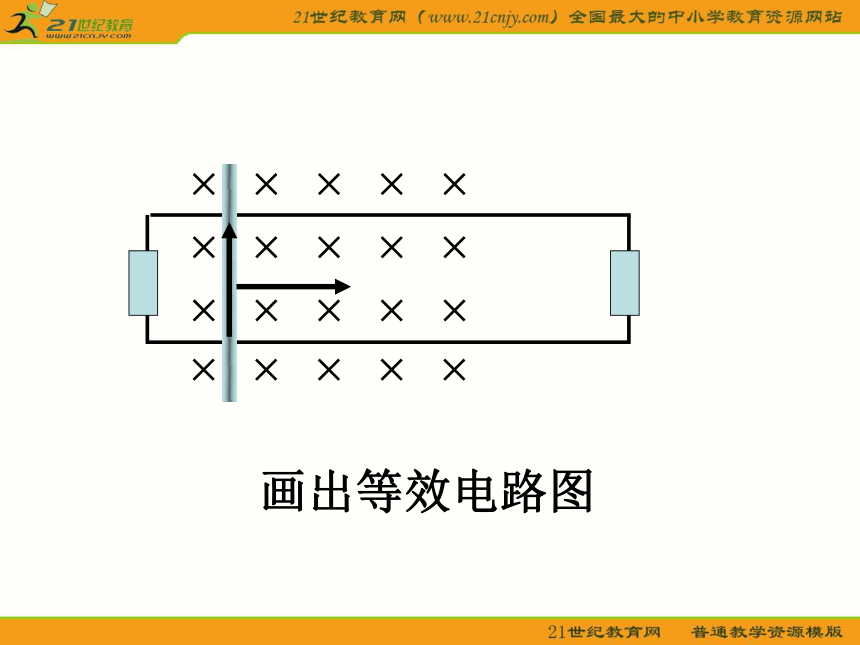

课件12张PPT。1.4 法拉第电磁感应定律E，rA画出等效电路图AE画出等效电路图EE例1　宽为L的金属导轨水平放置，两端分别连接一电阻R1 = 3 、R2=6 。匀强磁场竖直向下，磁感应强度为B=2T。电阻为r= 1 、长为L=2m的金属棒以v=3m/s的速度沿导轨水平匀速运动，则电阻R1的电功率为多少？例题2：　　长为L的金属棒ab，绕b端在垂直于匀强磁场的平面内以角速度ω匀速转动，磁感应强度为B，如图所示，求ab两端的电势差．解析：　　ab两端电势差等于金属棒切割磁感线产生的电动势（因为没有外电路），所以只要求出电动势即可．棒上各处速率不等，不能直接用E=BLv来求，但棒上各点的速度v=? r与半径成正比，因此可用棒的中点速度作为平均切割速度代入公式计算：例题3　 如图所示,A.B两个闭合线圈为同样的导线制成,匝数均为10匝,A的半径是B的半径的二倍,图示区域内有匀强磁场,且磁感应强度随时间均匀减小.
A．B线圈中产生的感应电动势之比是多少?
两线圈中感应电流之比是多少?例题4　　图中是电磁流量计的示意图.圆管由非磁性材料制成,空间有匀强磁场,当管中的导电液体流过磁场区域时,测出管壁上MN两点间的电动势E,就可以知道管中液体的流量为Q－－单位时间内流过管道横截面的液体的体积．已知管的直径为d，磁感应强度为Ｂ．试推出Q与Ｅ的关系表达式．
