（粤教版选修3-2）物理：2.1～2《认识交变电流、交变电流的描述》课件

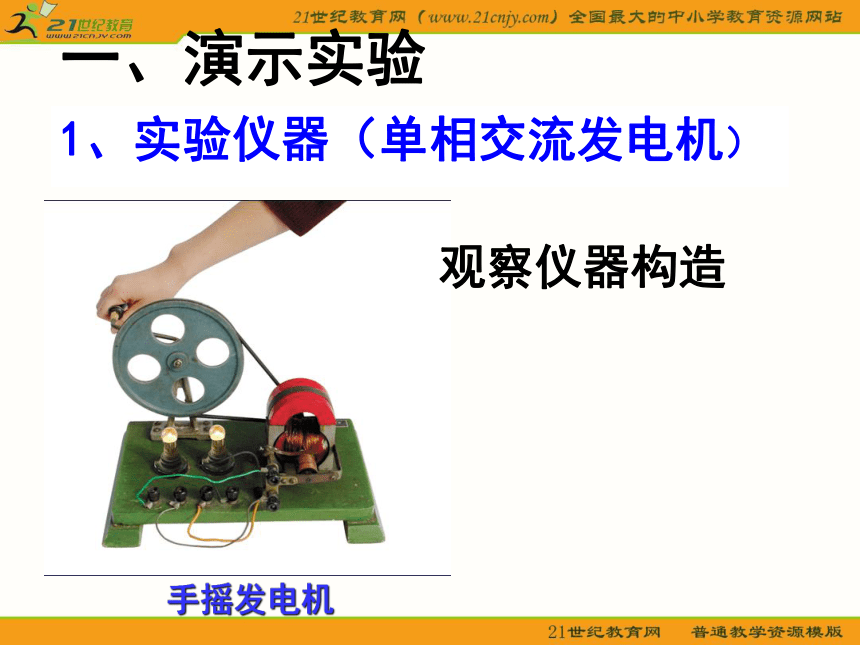

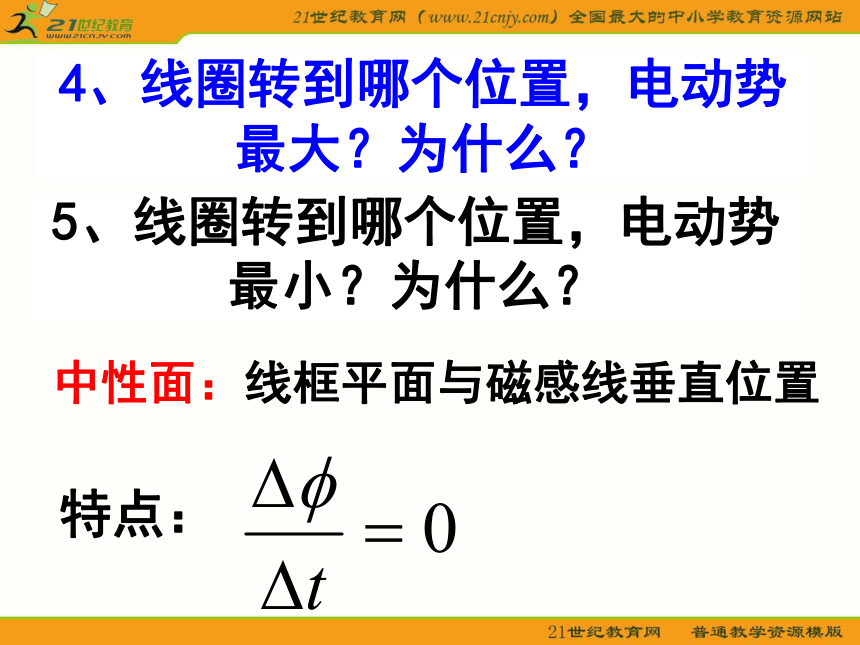

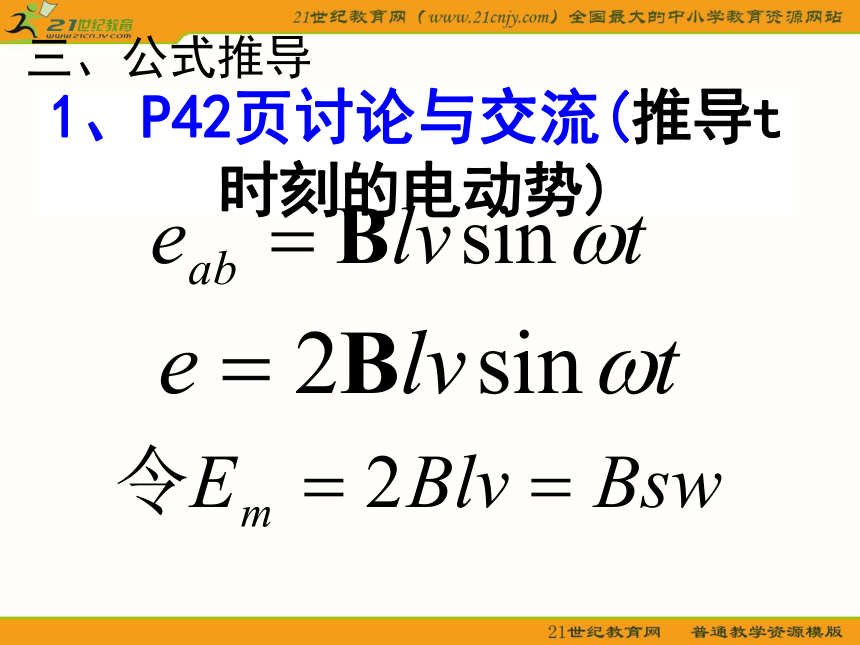

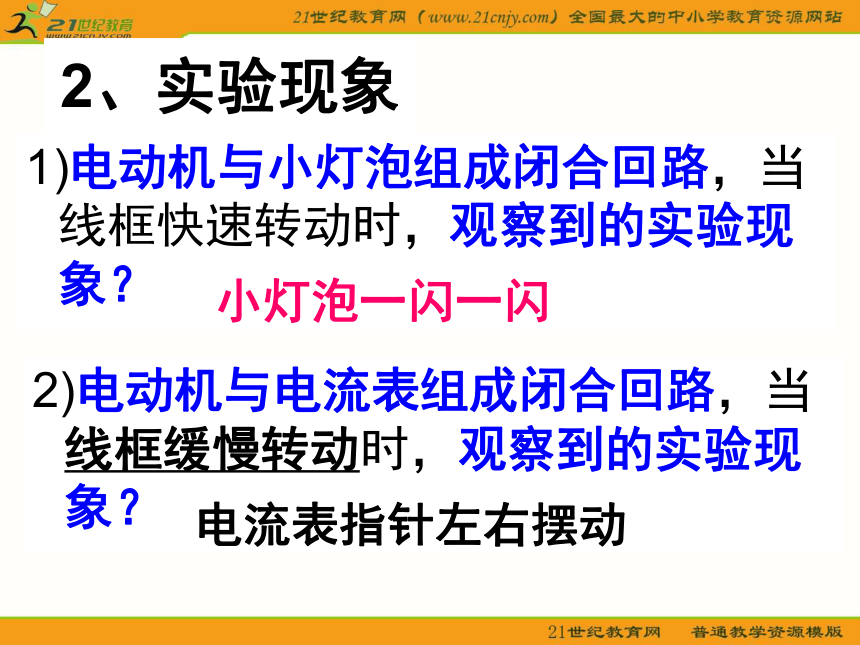

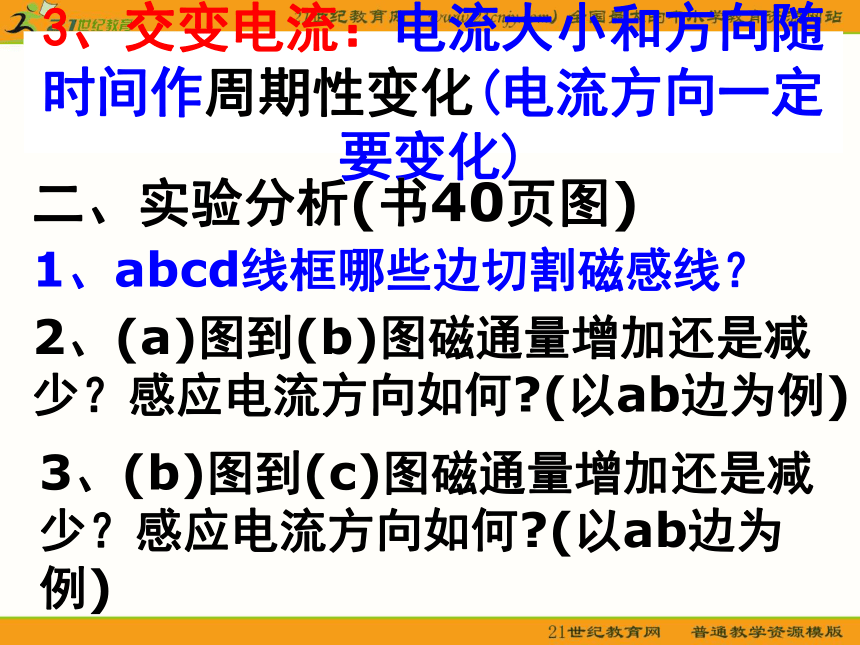

课件12张PPT。第一节 认识交变电流第二节 交变电流的描述第二章 交变电流一、演示实验1、实验仪器（单相交流发电机）手摇发电机观察仪器构造2、实验现象1)电动机与小灯泡组成闭合回路，当线框快速转动时，观察到的实验现象？小灯泡一闪一闪2)电动机与电流表组成闭合回路，当线框缓慢转动时，观察到的实验现象？电流表指针左右摆动3、交变电流：电流大小和方向随时间作周期性变化(电流方向一定要变化)二、实验分析(书40页图)1、abcd线框哪些边切割磁感线？2、(a)图到(b)图磁通量增加还是减少？感应电流方向如何?(以ab边为例)3、(b)图到(c)图磁通量增加还是减少？感应电流方向如何?(以ab边为例)4、线圈转到哪个位置，电动势最大？为什么？5、线圈转到哪个位置，电动势最小？为什么？中性面：线框平面与磁感线垂直位置特点：1、P42页讨论与交流(推导t时刻的电动势)三、公式推导2、另一种推导方法：若线圈有n匝：（峰值）四、用图像描述交变电流1、电流变化：(R为回路总电阻)2、电压变化：3、图像关系 工程技术中经常采用的交变电流还有另外的几种如：家庭电路中的
正弦交变电流示波器中的锯齿
波形扫描电压4、几种常见交变电流波形图电子计算机中
的矩形脉冲激光通信用
的尖脉冲
