（粤教版选修3-2）物理： 3.2探究传感器的原理（课件）

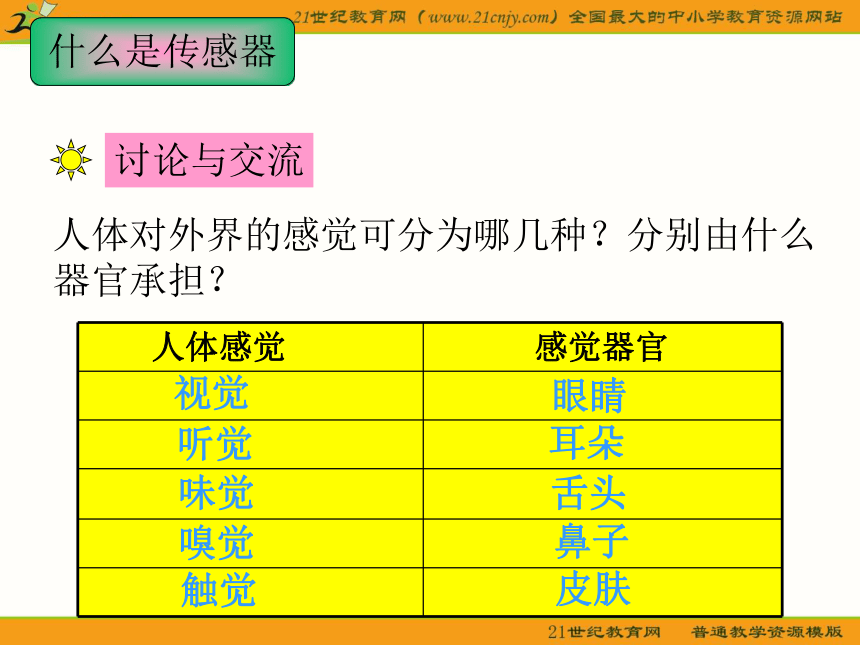

课件14张PPT。探究传感器的原理什么是传感器讨论与交流人体对外界的感觉可分为哪几种？分别由什么

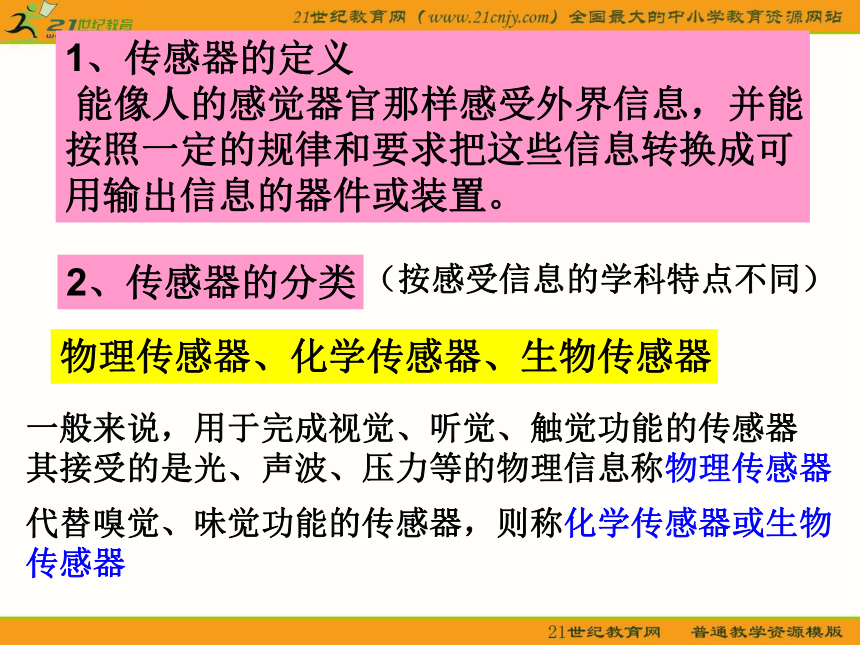

器官承担？视觉眼睛听觉耳朵味觉舌头嗅觉鼻子触觉皮肤1、传感器的定义
能像人的感觉器官那样感受外界信息，并能
按照一定的规律和要求把这些信息转换成可
用输出信息的器件或装置。2、传感器的分类物理传感器、化学传感器、生物传感器一般来说，用于完成视觉、听觉、触觉功能的传感器
其接受的是光、声波、压力等的物理信息称物理传感器代替嗅觉、味觉功能的传感器，则称化学传感器或生物

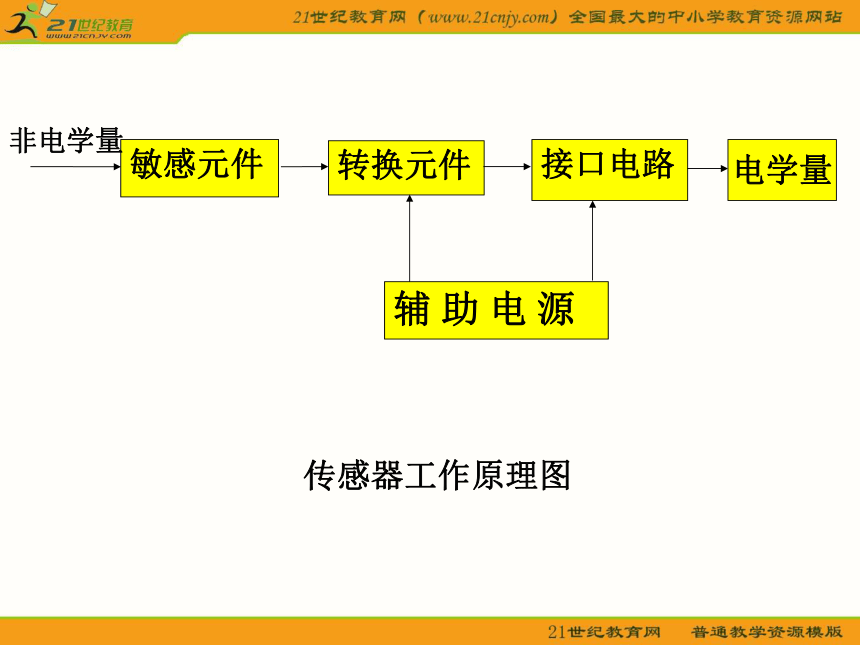

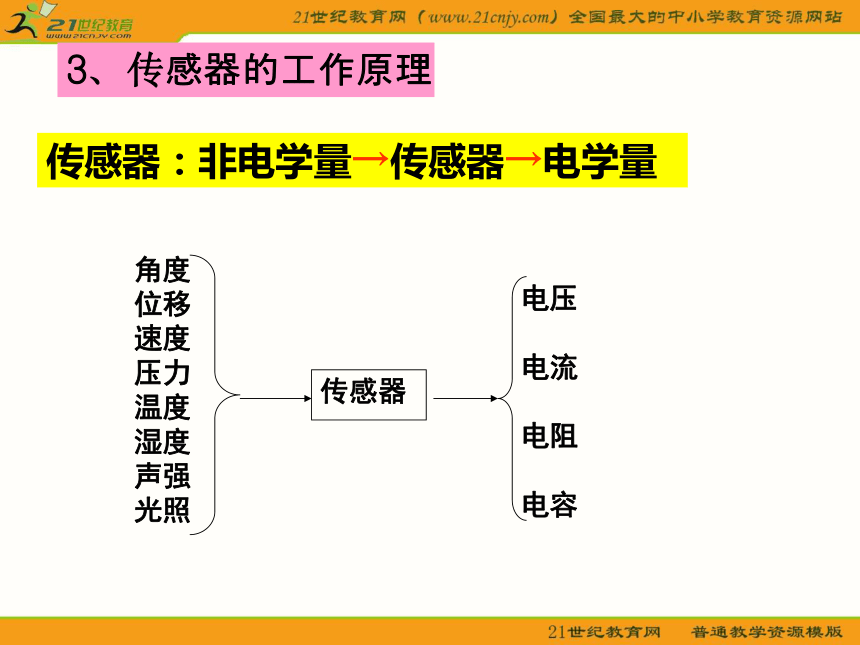

传感器（按感受信息的学科特点不同）3、传感器的工作原理传感器：非电学量→传感器→电学量 传感器工作原理图(1)、温度传感器部件（将温度高低转变成电信号）观察与思考4、常用的传感器部件温度升高电阻增大

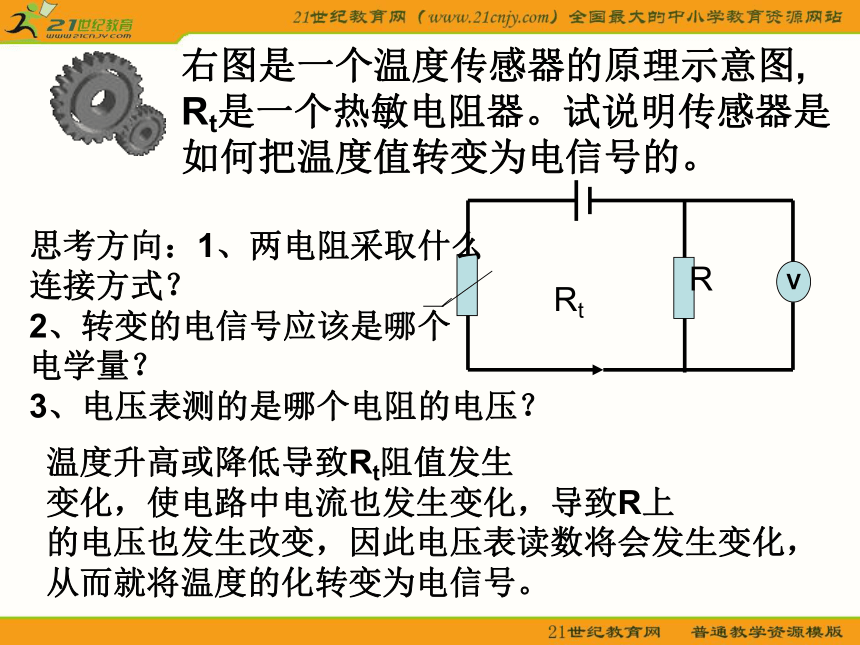

电阻大电阻小热敏电阻一般随温度升高电阻减小（半导体材料）金属热电阻半导体的导电机理右图是一个温度传感器的原理示意图,
Rt是一个热敏电阻器。试说明传感器是
如何把温度值转变为电信号的。RtR温度升高或降低导致Rt阻值发生
变化，使电路中电流也发生变化，导致R上
的电压也发生改变，因此电压表读数将会发生变化，
从而就将温度的化转变为电信号。思考方向：1、两电阻采取什么
连接方式？
2、转变的电信号应该是哪个
电学量？
3、电压表测的是哪个电阻的电压？（2）光敏传感器部件（2）光敏传感器手遮盖受光
表面 实验电阻小电阻大光敏电阻电阻随光照的增强而减小（半导体材料）（3）气敏传感器部件思考讨论:气敏传感
器还可以应用于哪些
场合?1、家里
2、公司
3、商场
4、企业
等，需要检测是否
存在有毒气体泄露
影响人身安全的场合。
(4)干簧管是一种能感知磁场的传感器(5)电容式位移传感器能把物体位移这个力学量转换为电容这个电学量(6)霍尔元件 一个霍尔元件的d和k为定值,再保持I恒定,则UK的变化就与B成正比把磁感应强度这个磁学量转换为电压这个电学量填空：力敏传感器接受 信息，并转化为电信号 . 接受 信息，并转化为电信号位移传感器光敏传感器接受 信息，并转化为 。接受 信息，并转化为 。声敏传感器力位置电信号光电信号声
