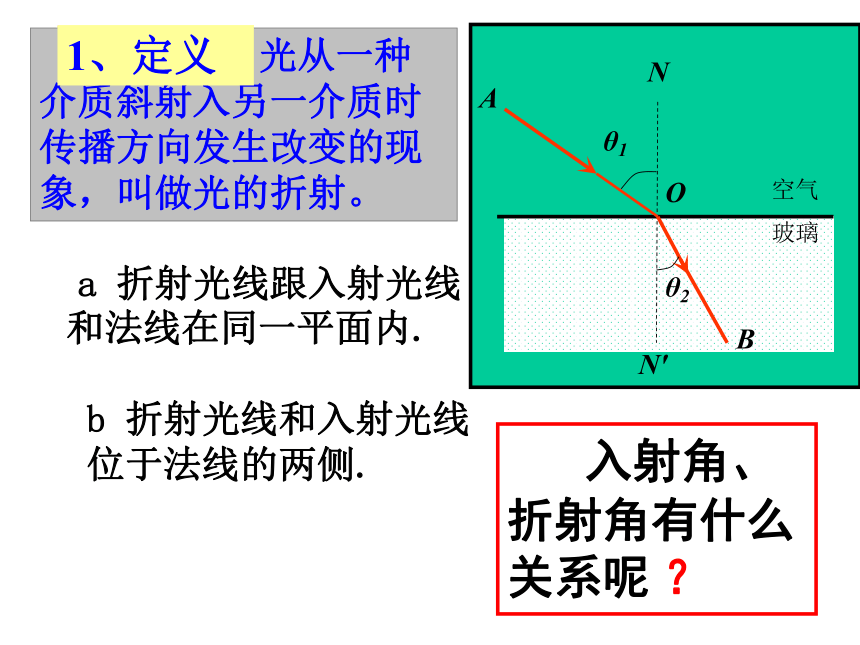

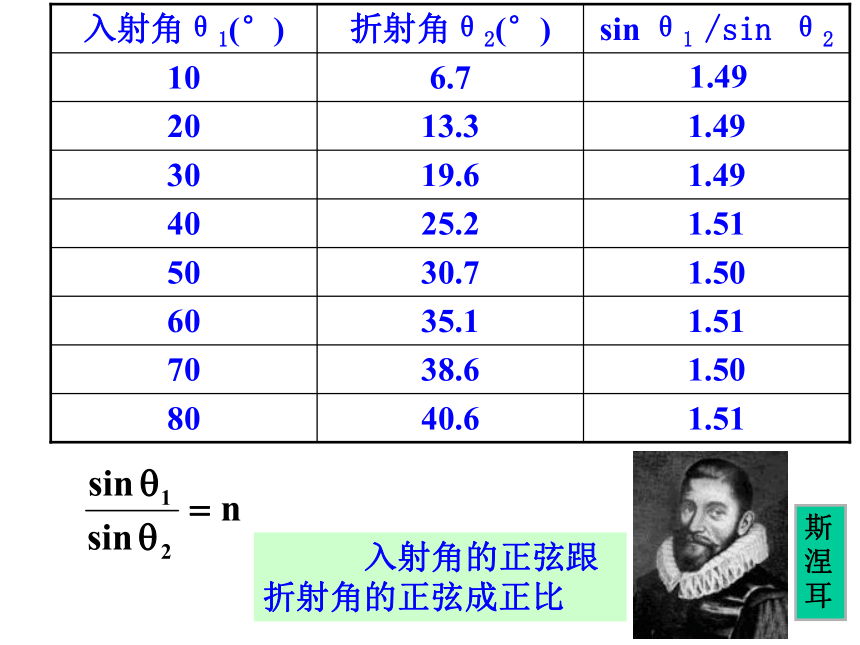

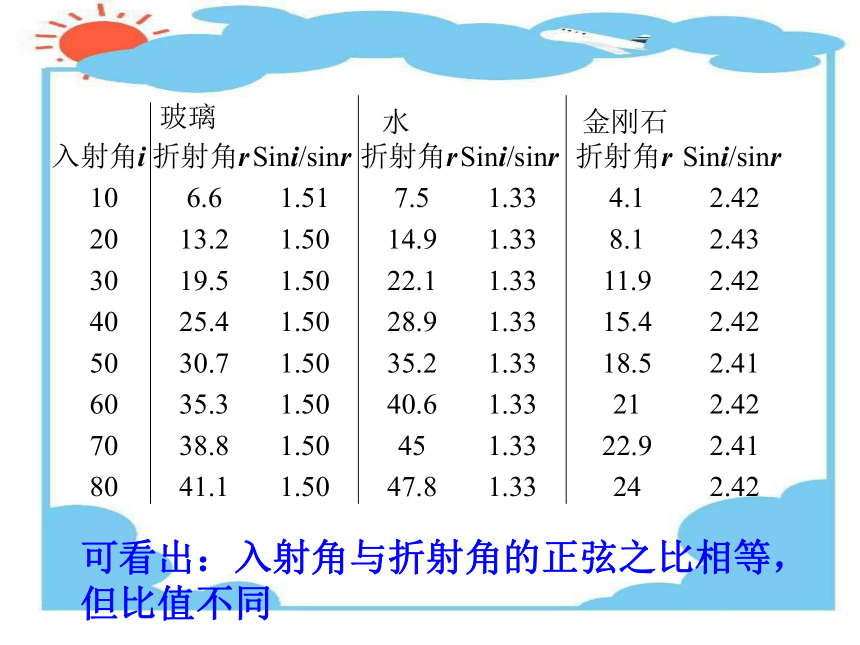

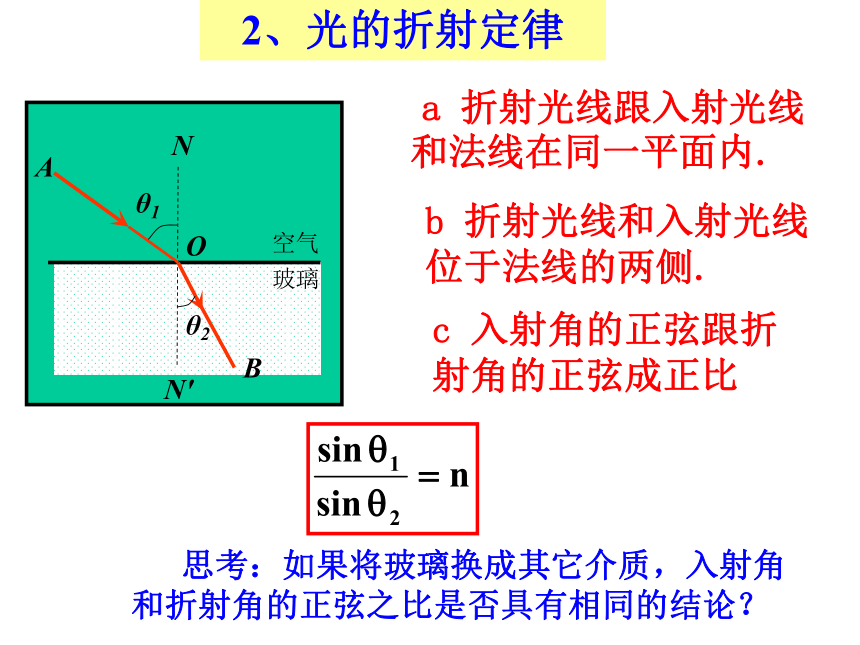

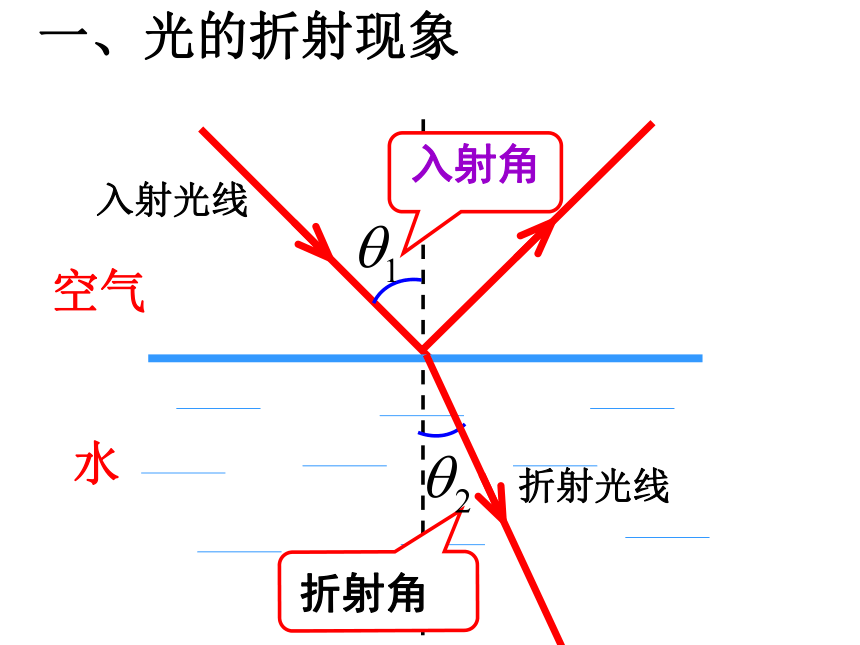

课件33张PPT。光的折射一、光的折射现象折射光线入射光线 光从一种介质斜射入另一介质时传播方向发生改变的现象，叫做光的折射。1、定义 a 折射光线跟入射光线和法线在同一平面内. b 折射光线和入射光线位于法线的两侧. 入射角、折射角有什么关系呢 ？1.4913.3201.496.7 10sin θ1 /sin θ2 入射角的正弦跟折射角的正弦成正比斯涅耳c 入射角的正弦跟折射角的正弦成正比2、光的折射定律 思考：如果将玻璃换成其它介质，入射角和折射角的正弦之比是否具有相同的结论？Sini/sinr
1.51
1.50
1.50
1.50
1.50
1.50
1.50
1.50入射角i
10
20
30
40
50
60
70
80折射角r
6.6
13.2
19.5
25.4
30.7
35.3
38.8
41.1玻璃水折射角r
7.5
14.9
22.1
28.9
35.2
40.6
45
47.8Sini/sinr
1.33
1.33
1.33
1.33
1.33
1.33
1.33
1.33金刚石折射角r
4.1
8.1
11.9
15.4
18.5
21
22.9
24Sini/sinr
2.42
2.43
2.42
2.42
2.41
2.42
2.41
2.42

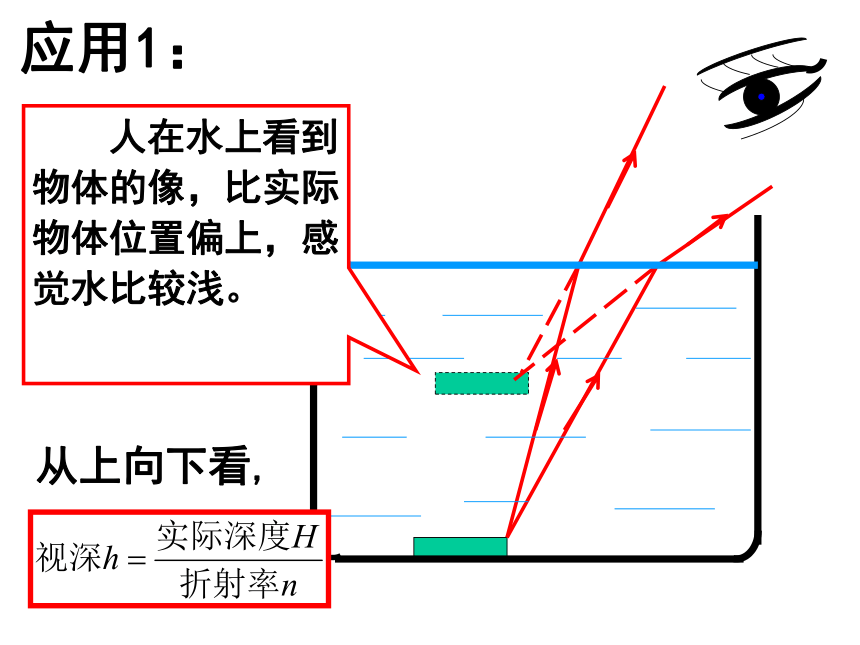

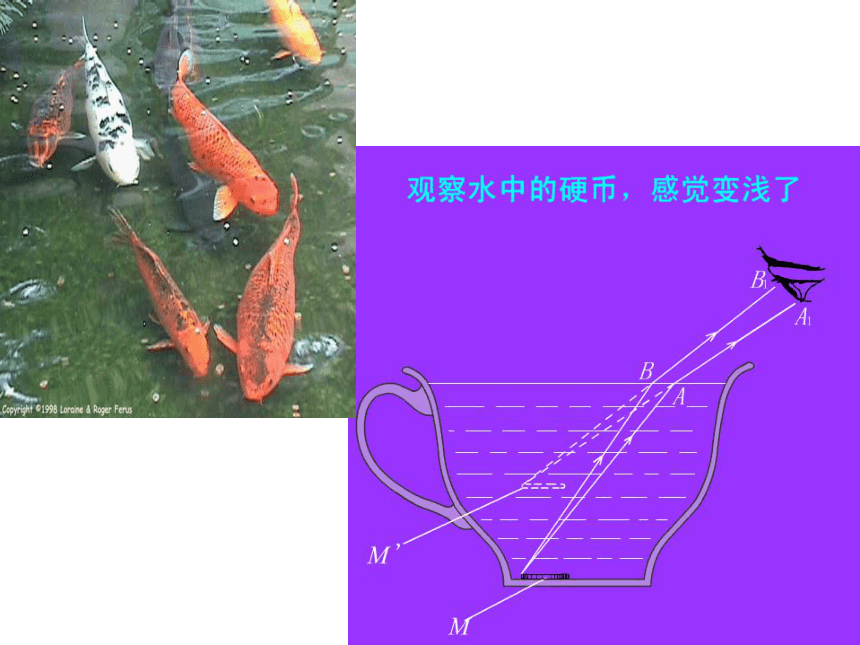

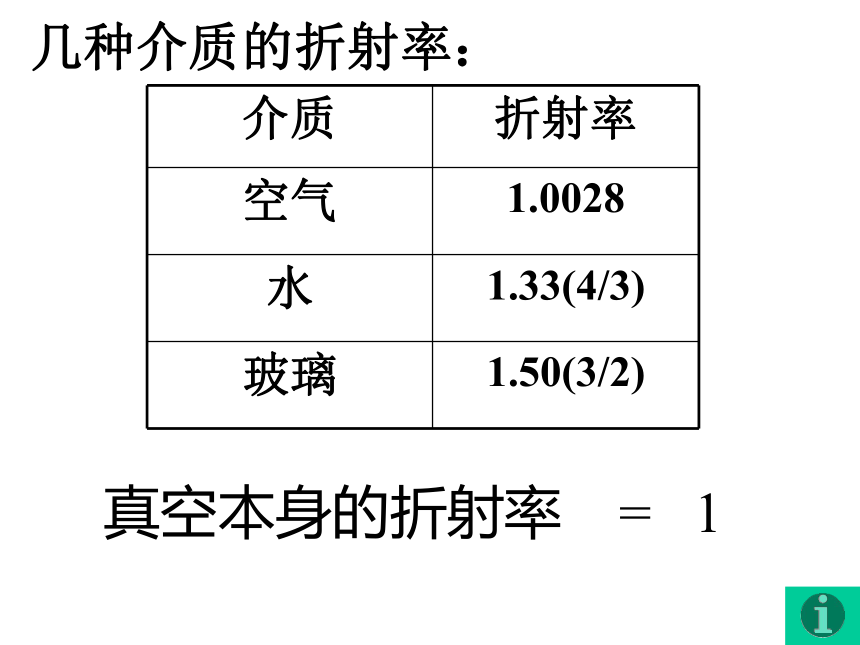

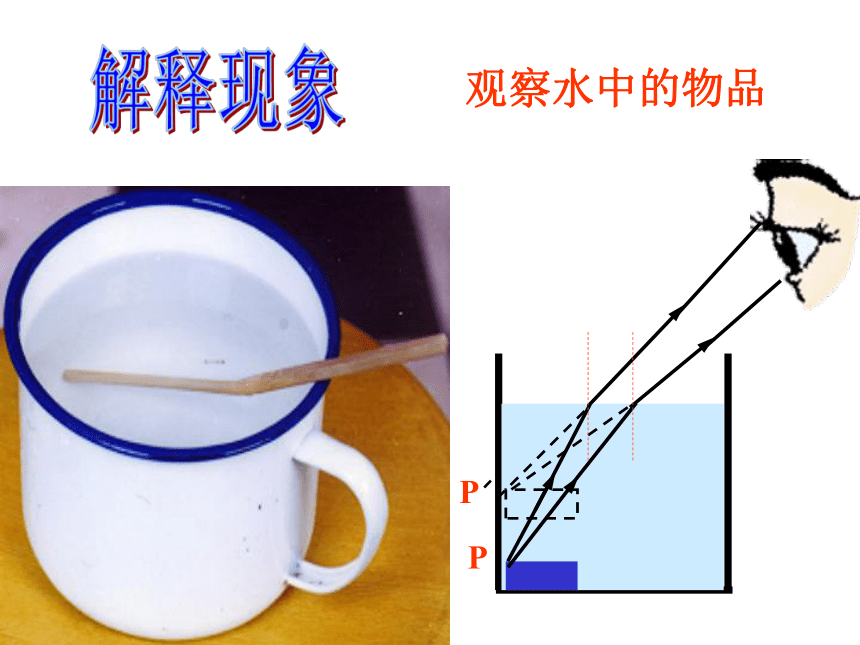

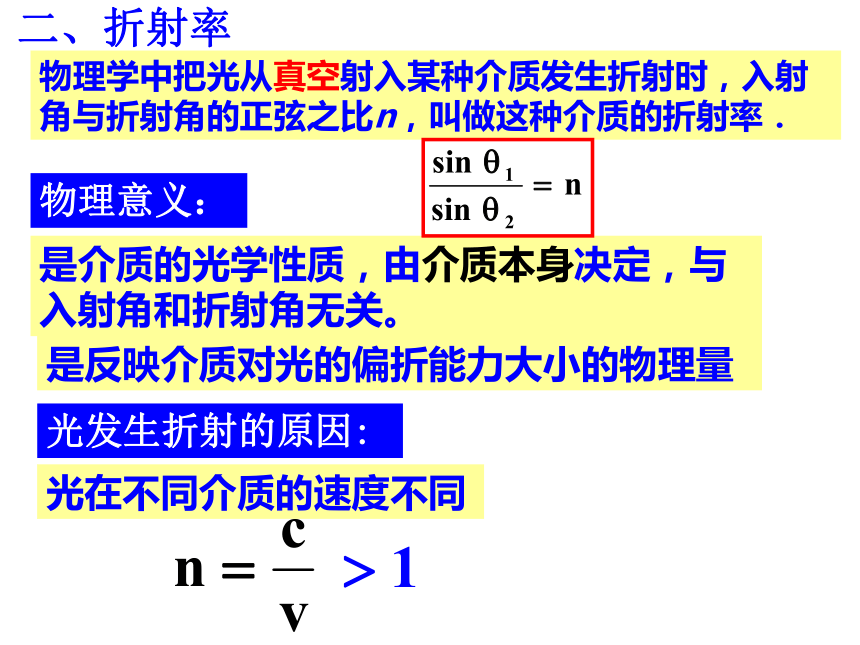

可看出：入射角与折射角的正弦之比相等，但比值不同物理学中把光从真空射入某种介质发生折射时，入射角与折射角的正弦之比n，叫做这种介质的折射率．物理意义：是反映介质对光的偏折能力大小的物理量是介质的光学性质，由介质本身决定，与 入射角和折射角无关。光在不同介质的速度不同光发生折射的原因:二、折射率①n的大小与介质有关，与i和r无关③折射率无单位强调说明：②定义中的光是从真空中进入介质，若光从介质中进入真空，则有：④任何介质的折射率皆大于1几种介质的折射率：真空本身的折射率 = 1解释现象P观察水中的物品应用1： 人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。从上向下看, 假设地球表面不存在大气层,那么人们观察到的日出时刻与存在大气层的情况相比,
A.将提前 B.将延后
C.在某些地区将提前,在另一些地区将延后 D.不变应用2：有大气，看到太阳更早
没有大气，将迟一些看到太阳 例：光线以30°的入射角从玻璃射向空气，它的反射光线与折射光线成90 °夹角，则玻璃的折射率为——？光从不同的介质中入射时，入射角和折射角的大小关系 1、当光从折射率小的介质（空气）斜射入折射率大的介质（水）时，折射角小于入射角 2、当光从折射率大的介质（水）斜射入折射率小的介质（空气）中时，折射角大于入射角 三、光疏介质和光密介质1、光疏介质：折射率较小的介质2、光密介质：折射率较大的介质思考：水是光疏介质还是光密介质？3、光疏介质和光密介质是相对
而言的。四、全反射临界角：光从光密介质射向光疏介质时，当入射角增大到某一角度，光线全部被反射回原光密介质的现象。
光从光密介质射向光疏介质时，折射角等于90°时的入射角，用C表示产生全反射的条件：(1)光从光密介质射向光疏介质。(2)入射角等于或大于临界角。临界角的计算由于临界角C是折射角等于90°时的入射角，根据折射定律得从折射率表中查出介质的折射率，就可以用上式求出这种介质射到空气(或真空)时的临界角。水的临界角为48.8°；玻璃的临界角为32°～42°；金刚石的临界角为24.5°全反射的应用光导纤维光的色散一、棱镜常用的棱镜是横截面积为三角形的三棱镜，通常简称为棱镜． 从玻璃棱镜的一个侧面射入的光线从另一侧面射出时向底面偏折．?通过棱镜的光线----方向改变 偏折角度:
与棱镜材料的折射率有关
跟入射角有关．跟棱镜顶角A有关偏折角度全反射棱镜:1、光线经过全反射棱镜后方 向改变90度出射．横截面是等腰直角三角形的棱镜叫全反射棱镜2、光线经过全反射棱镜后方向改变180度出射．全反射棱镜的应用:二、光的色散:一束白光经过棱镜后会发生什么现象???白光经过棱镜后在光屏上形成一条彩色的光带（光谱），??红光在上端，紫光在最下端，
不同色光通过棱镜的后的偏折角度不同
棱镜材料对不同色光的折射率不同．红光的折射率最小，速度最大。
紫光的折射率最大，速度最小。教学用分光镜:平行光管S:
产生一束很窄的高亮度平行光三棱镜:
使白光色散,形成光谱.望远镜T:
通过它观察光谱.(光谱被拉长)标度管C:
在目镜中生成一个标尺,方便对光谱进行定量研究遮光罩 :
遮住外部光线. 在此目镜处安装一照相机,则本仪器成为一摄谱仪.再见谢谢
