3.1透镜

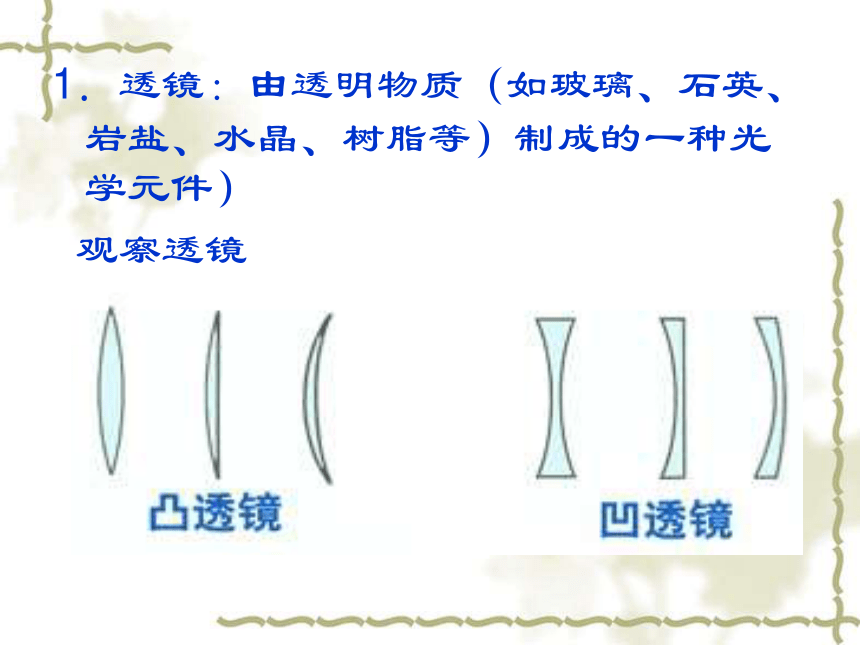

课件13张PPT。透镜 1．透镜：由透明物质（如玻璃、石英、岩盐、水晶、树脂等）制成的一种光学元件）
? 观察透镜
（1）中间厚边缘薄的透镜叫凸透镜。
（2）中间薄边缘厚的透镜叫凹透镜。

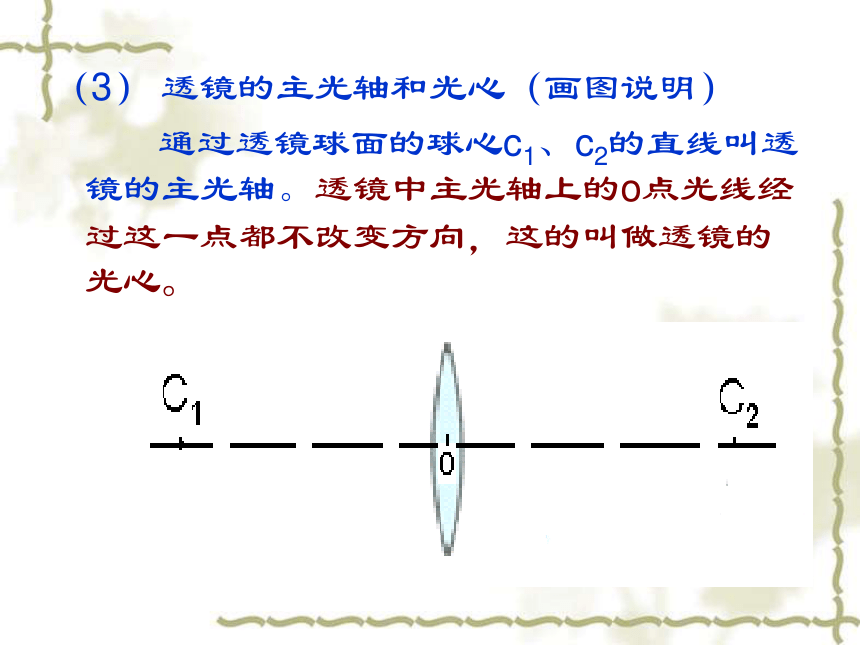

（3） 透镜的主光轴和光心（画图说明）
通过透镜球面的球心c1、c2的直线叫透镜的主光轴。透镜中主光轴上的o点光线经过这一点都不改变方向，这的叫做透镜的光心。

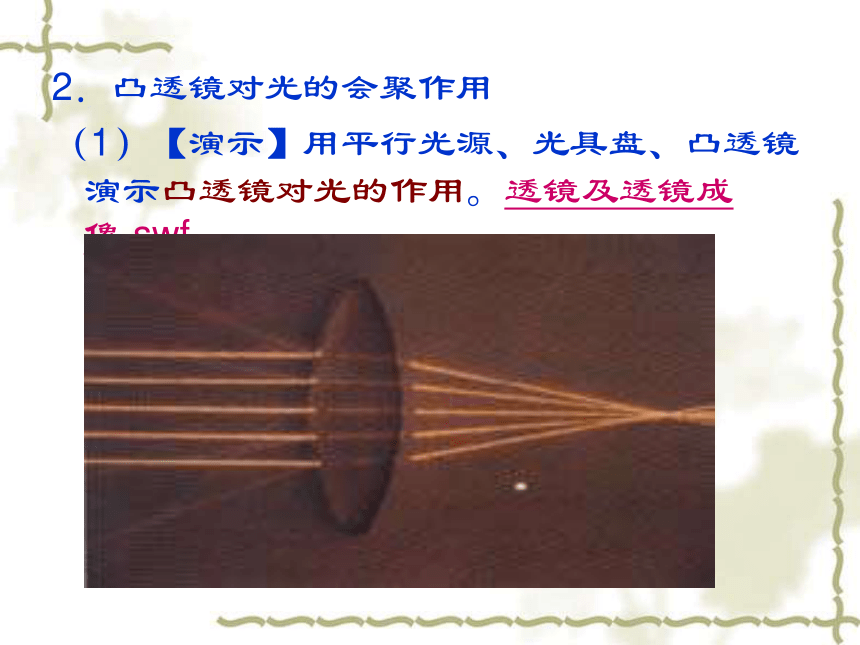

2．凸透镜对光的会聚作用
（1）【演示】用平行光源、光具盘、凸透镜演示凸透镜对光的作用。透镜及透镜成像.swf

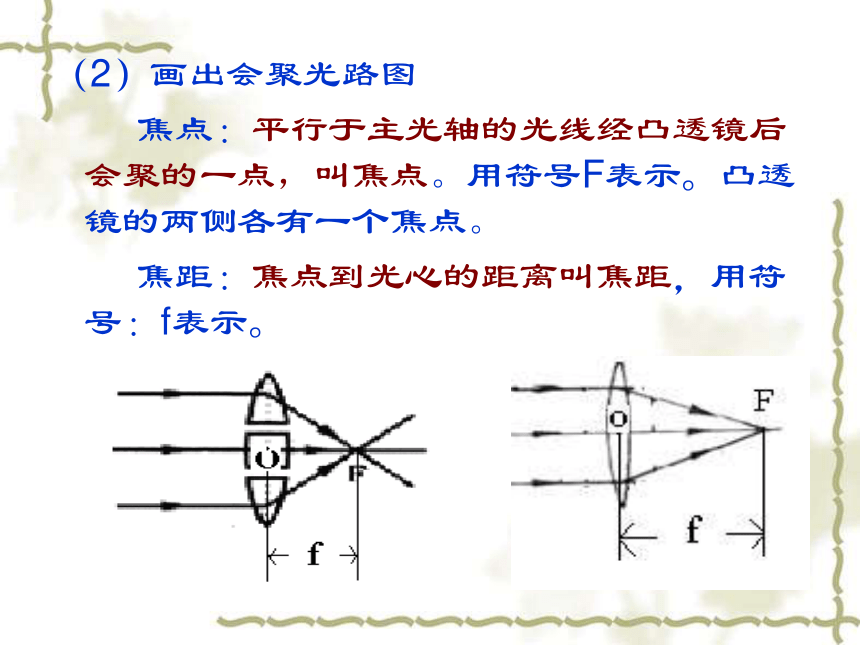

（2）画出会聚光路图
焦点：平行于主光轴的光线经凸透镜后会聚的一点，叫焦点。用符号F表示。凸透镜的两侧各有一个焦点。
焦距：焦点到光心的距离叫焦距，用符号：f表示。

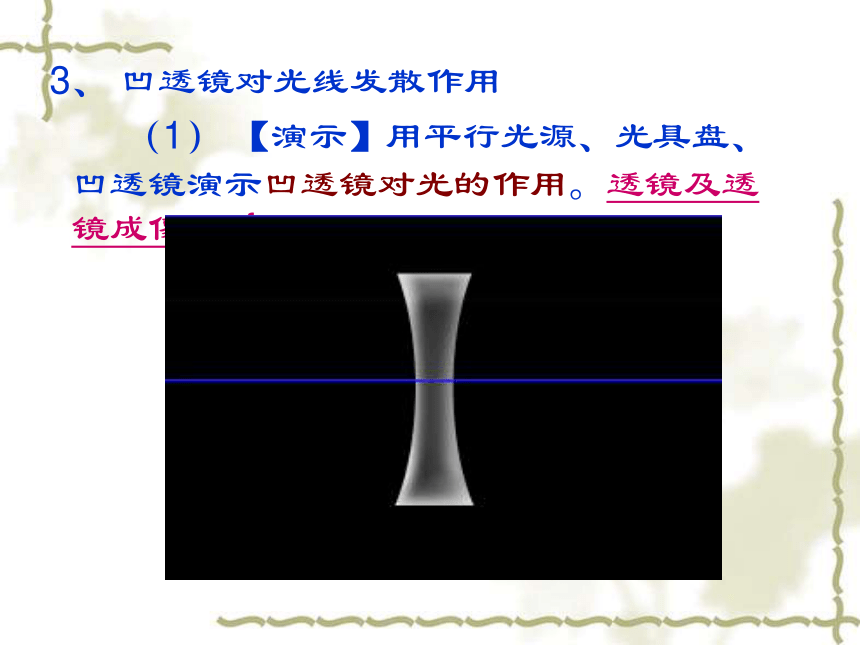

3、 凹透镜对光线发散作用
（1） 【演示】用平行光源、光具盘、凹透镜演示凹透镜对光的作用。透镜及透镜成像.swf（2） 画出发散光路图
发散光线向相反方向也会相交于一点。由于这一点不是光线实际会聚的点，叫做凹透镜的虚焦点。凹透镜两侧各有一个虚焦点。巩固练习
1．一些透镜的截面如图所示，在这些透镜中：

(1)属于凸透镜的是__________，它们的共同特点是__________________．
(2)属于凹透镜的是__________，它们的共同特点是__________________．ABD中间厚边缘薄CE中间薄边缘厚2.通过两个球面(　　　　 )的直线叫做透镜的主光轴。主光轴上有一个特殊的点，通过它的光线传播方向(　　　　　)，这个点叫做透镜的光心。?
3.凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做凸透镜的(　　　　 )。焦点到凸透镜光心的距离叫(　　　　)，凸透镜有(　　　　 )个焦点。?球心不变焦点焦距两4.凸透镜对光线有__________作用，凹透镜对光线有__________作用．
5.小华让凸透镜正对着太阳光，拿一张白纸在它的另一侧前后移动，直到纸上的光斑变得最小、最亮，这个点叫做凸透镜的__________．在__________处可点燃火柴．当把一小灯泡放在该点时，灯泡射向凸透镜的光，经凸透镜后将成为_________。会聚发散焦点焦点平行光6．平面镜、凹透镜、凸透镜是常用的三种光学器件，其中利用光的反射规律的是__________镜；利用光的折射规律的是__________镜；能会聚太阳光的是__________镜．
平面凸透凹透镜、凸透7.一束平行光线照射到某透镜后，光线发散了，这个透镜一定是（ ）
A.凸透镜 B.凸镜 C.凹透镜 D.凹镜
8.下图中各图分别表示经过透镜后的光路图，其中正确的是（ ）
cA9．如图在各个方框中恰当的位置上画出合适的透镜．
