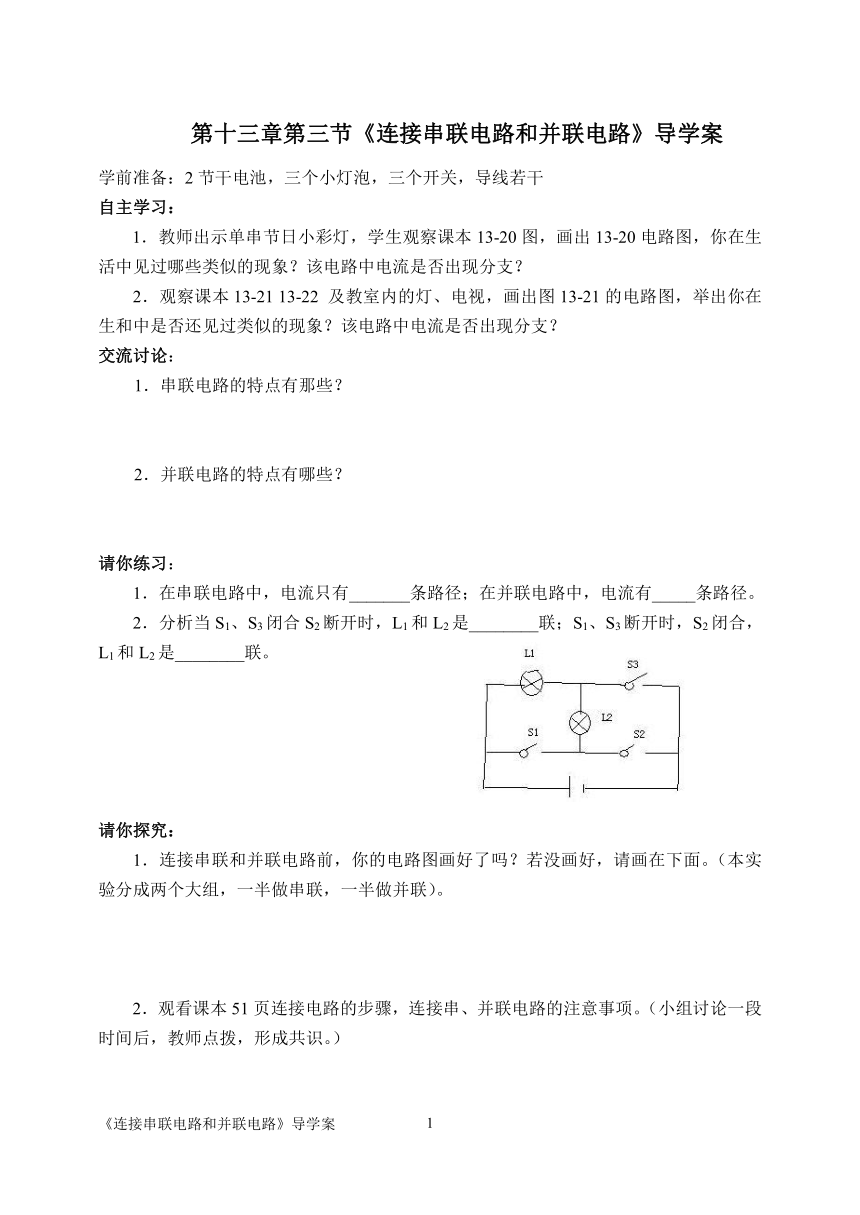

第十三章第三节《连接串联电路和并联电路》导学案
学前准备：2节干电池，三个小灯泡，三个开关，导线若干
自主学习：
1．教师出示单串节日小彩灯，学生观察课本13-20图，画出13-20电路图，你在生活中见过哪些类似的现象？该电路中电流是否出现分支？
2．观察课本13-21 13-22 及教室内的灯、电视，画出图13-21的电路图，举出你在生和中是否还见过类似的现象？该电路中电流是否出现分支？
交流讨论：
1．串联电路的特点有那些？
2．并联电路的特点有哪些？
请你练习：
　1．在串联电路中，电流只有_______条路径；在并联电路中，电流有_____条路径。
2．分析当S1、S3闭合S2断开时，L1和L2是________联；S1、S3断开时，S2闭合，L1和L2是________联。
请你探究：
1．连接串联和并联电路前，你的电路图画好了吗？若没画好，请画在下面。（本实验分成两个大组，一半做串联，一半做并联）。
2．观看课本51页连接电路的步骤，连接串、并联电路的注意事项。（小组讨论一段时间后，教师点拨，形成共识。）
小组讨论：
在连接过程中若出现灯泡不亮，或只有一个亮，或其他情况，我们应该怎么办？
展示交流：
1．开关和用电器总是_______联的，用电器________联时，任何一个用电器开路其他用电器都不能工作。
2．任何一个用电器的通断不影响其他用电器的通断，这几个用电器必须是_____联。
3．分别说出开关在串联和并联电路中的作用。
请你练习：
1．教室里的一盏灯坏了，另外的几盏灯还能正常工作，则教室里的电路是（ ）
A．串联 　　　　　　　　　　　　　　B．并联
C．可能是串联也可能是并联 　　　　　D．以上都不对
2．课本52页第3题画出电路图
巩固提高：
1．桌面上有两上小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡都亮，断开开关时，两灯泡均熄灭，这两个小灯泡是串联还是并联连接？请写出判断方法。
2．下图是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗？其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法。
　　
　　你的猜想：___________________________________。
　　你的方法：___________________________________。
