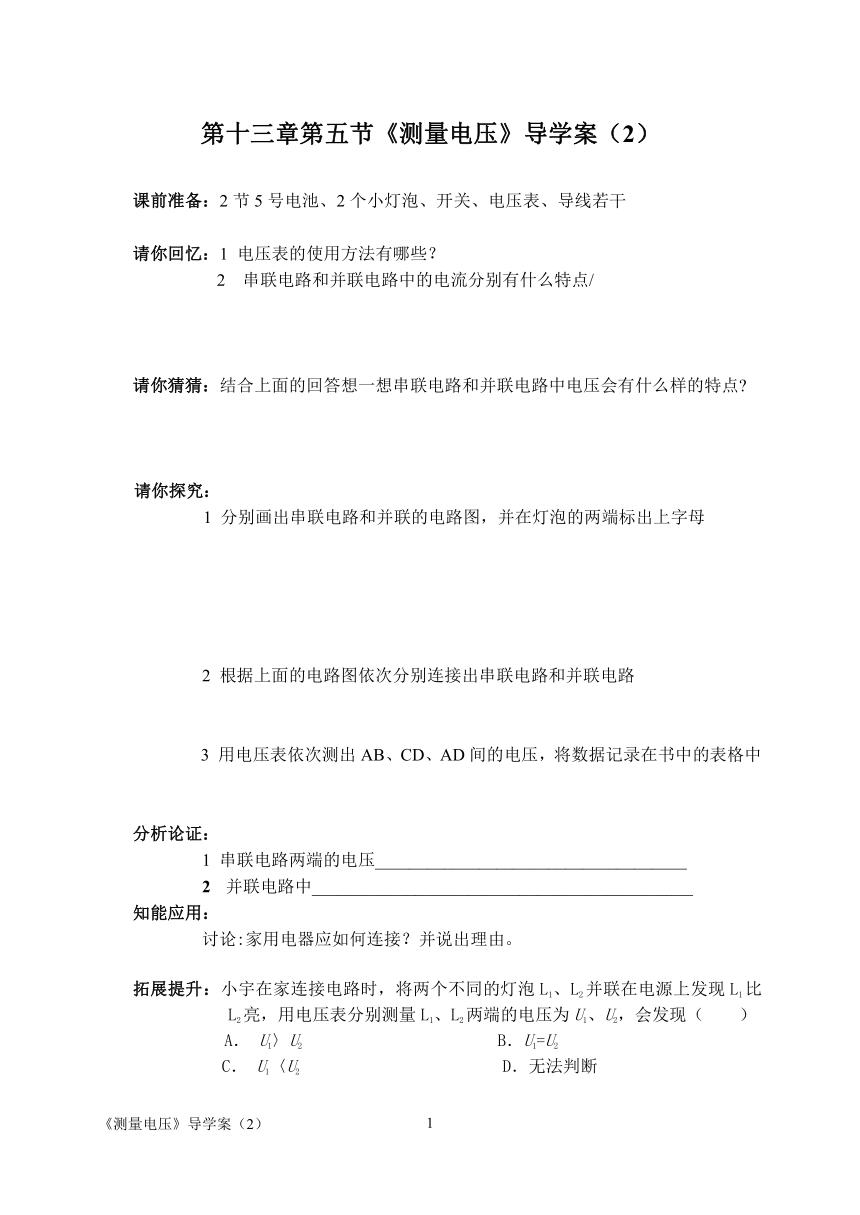

第十三章第五节《测量电压》导学案（2）
课前准备：2节5号电池、2个小灯泡、开关、电压表、导线若干
请你回忆：1 电压表的使用方法有哪些？
2 串联电路和并联电路中的电流分别有什么特点/
请你猜猜：结合上面的回答想一想串联电路和并联电路中电压会有什么样的特点
请你探究：
1 分别画出串联电路和并联的电路图，并在灯泡的两端标出上字母
2 根据上面的电路图依次分别连接出串联电路和并联电路
3 用电压表依次测出AB、CD、AD间的电压，将数据记录在书中的表格中
分析论证：
1 串联电路两端的电压____________________________________
2 并联电路中____________________________________________
知能应用：
讨论:家用电器应如何连接？并说出理由。
拓展提升：小宇在家连接电路时，将两个不同的灯泡L1、L2并联在电源上发现L1比L2亮，用电压表分别测量L1、L2两端的电压为U1、U2，会发现（ ）
A． U1〉U2 B．U1=U2
C． U1〈U2 D．无法判断
巩固提高：
1．下列说法正确的是（ ）
A 电路断开后，电路中的电流为零，因此电源电压也为零
B 电压表有一定的量程，使用时选择的量程越大越好
C 电路两端只要有电压，电路中就一定有电流
D 并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
　　　2．在左图所示的电路中，请在圆圈内画出电流表与电压表，并标出各表的正、负接线柱。
3．（09南昌）.瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
⑴按图所示的电路图连接电路；
⑵闭合开关，用电压表测出L1两端的电压；
⑶在测L2两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,
只断开A接点,并改接到C接点上；
⑷测出AC间的电压.
【交流与评估】
⑴在拆接电路时,开关必须_________；
⑵瑞瑞同学用上面的方法能否测出L2两端的电压 为什么
___________________________.
UAB/V UBC /V UAC /V
2.4 1.4 3.75
⑶方法改进后，所测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）.
⑷这个实验在设计方案上还存在的不足之处是：___________________________.
B21
A21
C21
S
L2
L1
V
