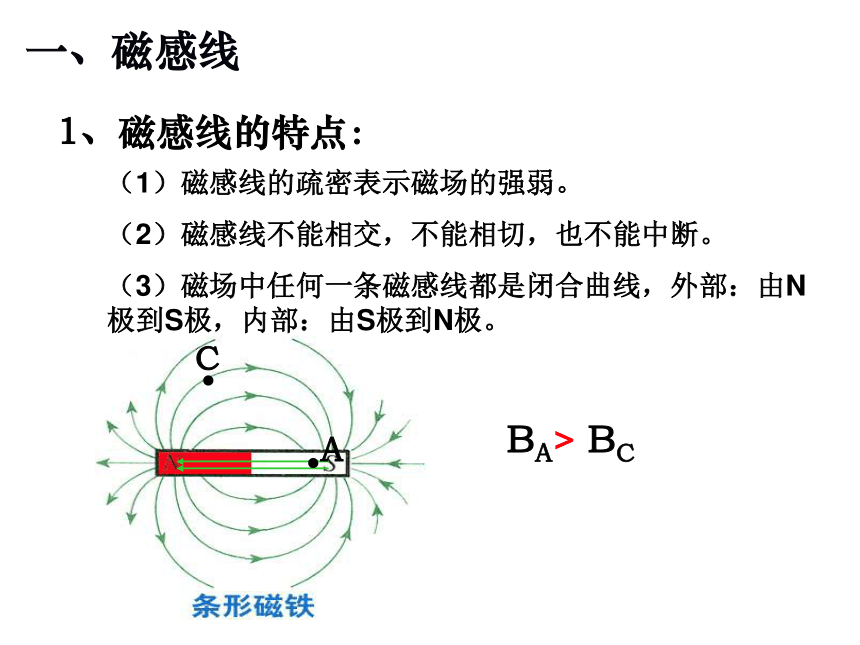

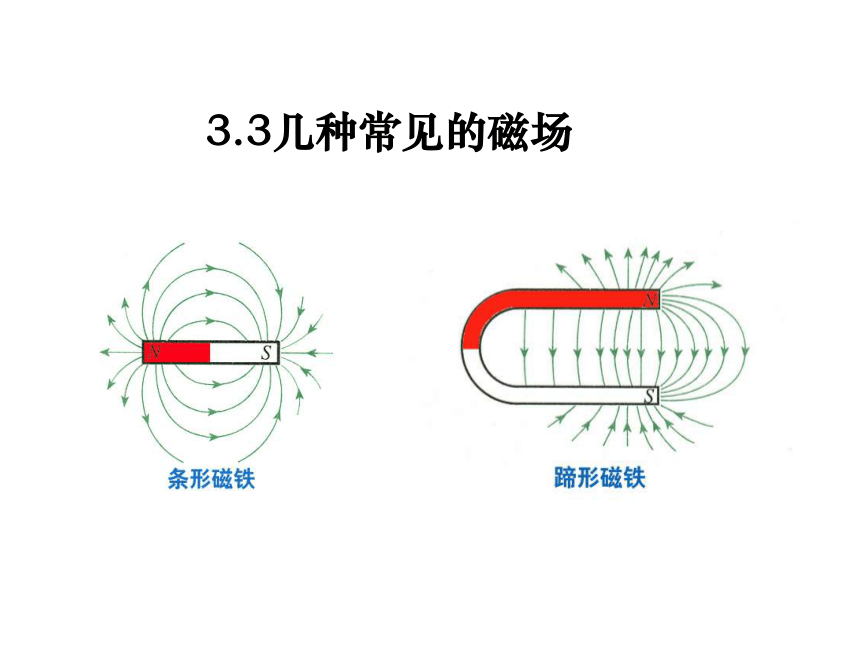

课件26张PPT。3.3几种常见的磁场一、磁感线1、磁感线的特点：ACBA> BC（1）磁感线的疏密表示磁场的强弱。
（2）磁感线不能相交，不能相切，也不能中断。

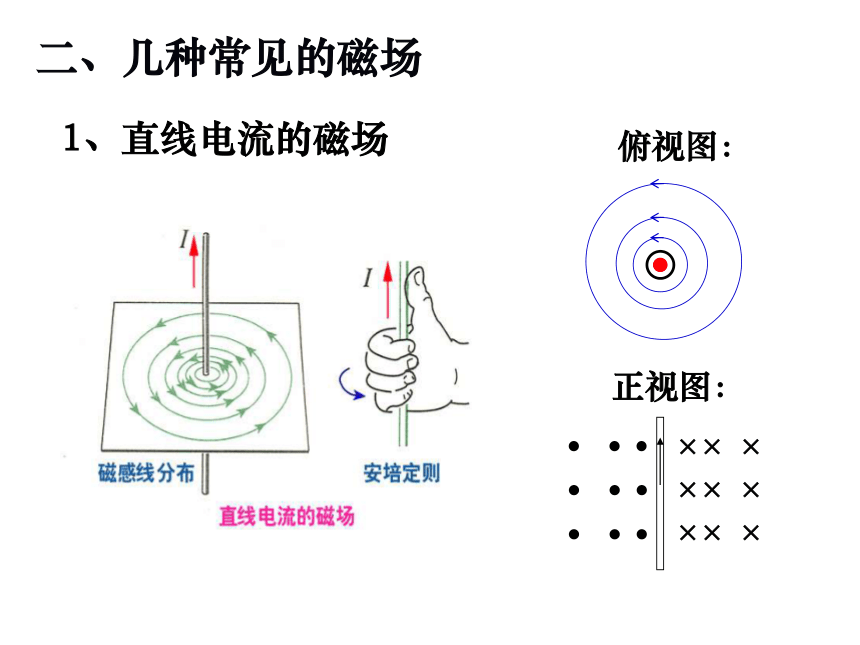

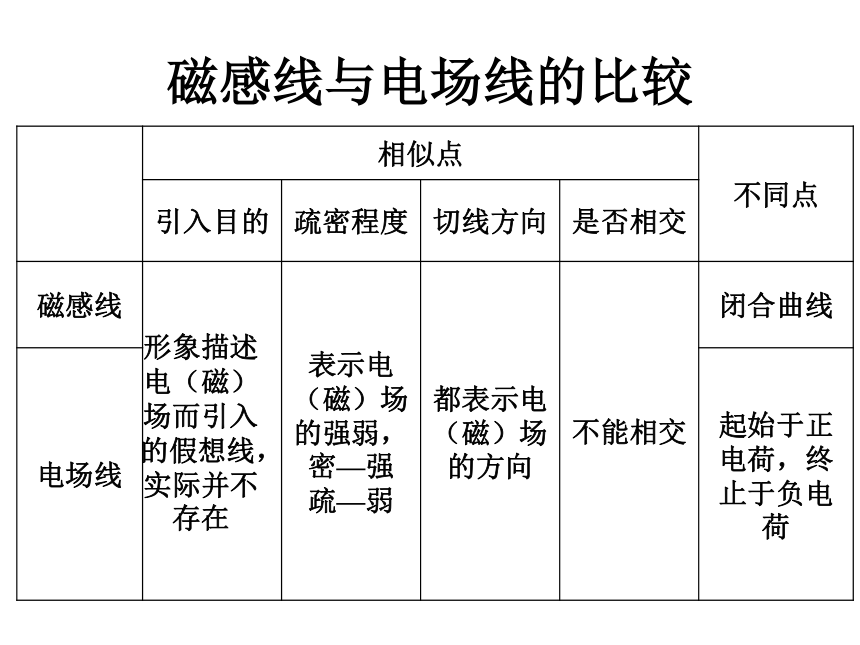

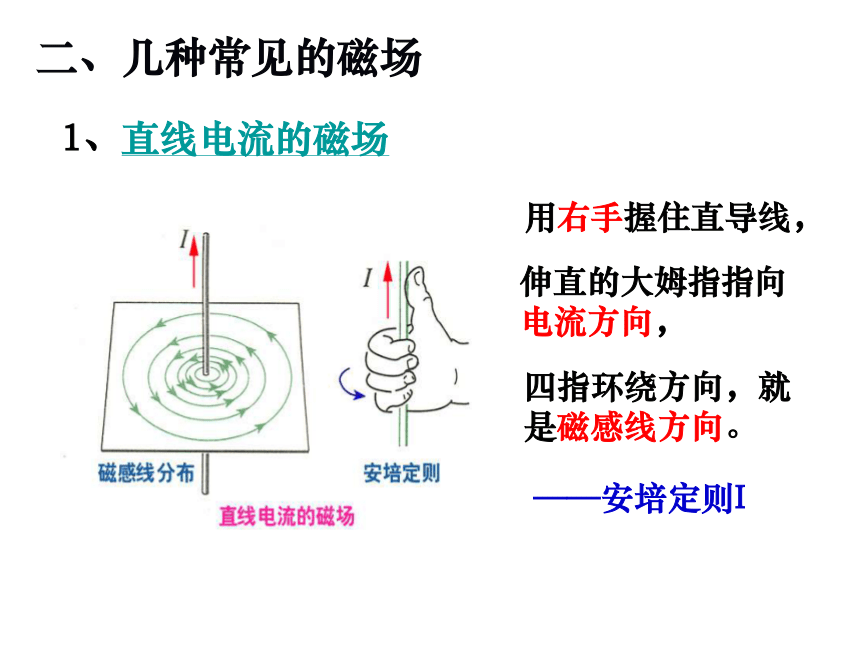

（3）磁场中任何一条磁感线都是闭合曲线，外部：由N极到S极，内部：由S极到N极。磁感线与电场线的比较1、直线电流的磁场——安培定则I用右手握住直导线，伸直的大姆指指向电流方向，四指环绕方向，就是磁感线方向。二、几种常见的磁场俯视图：正视图：×× ×
×× ×

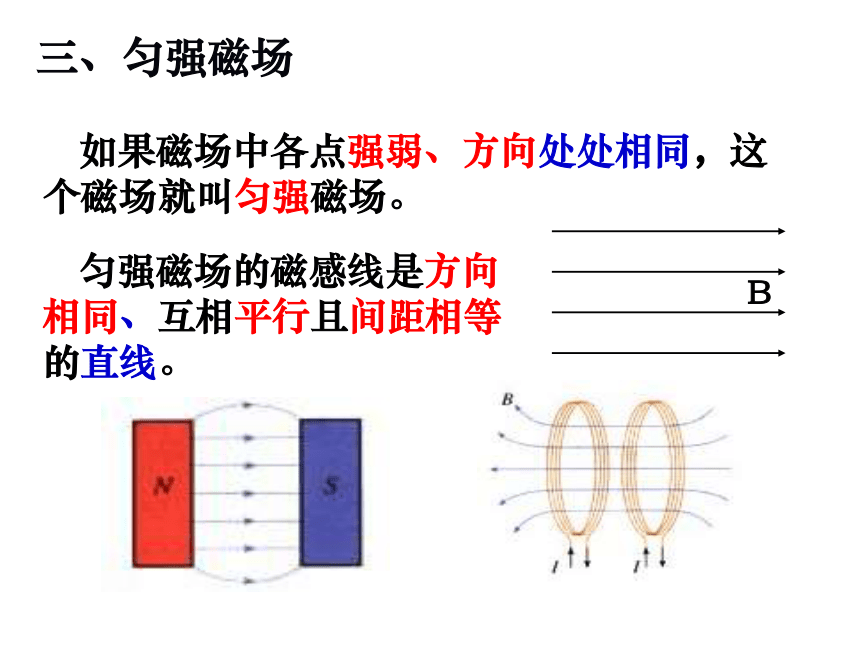

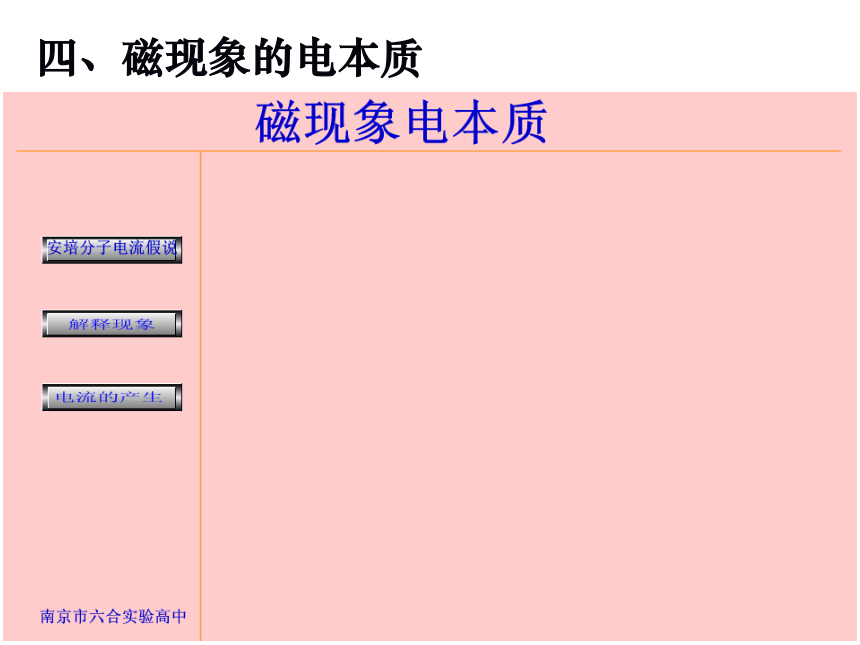

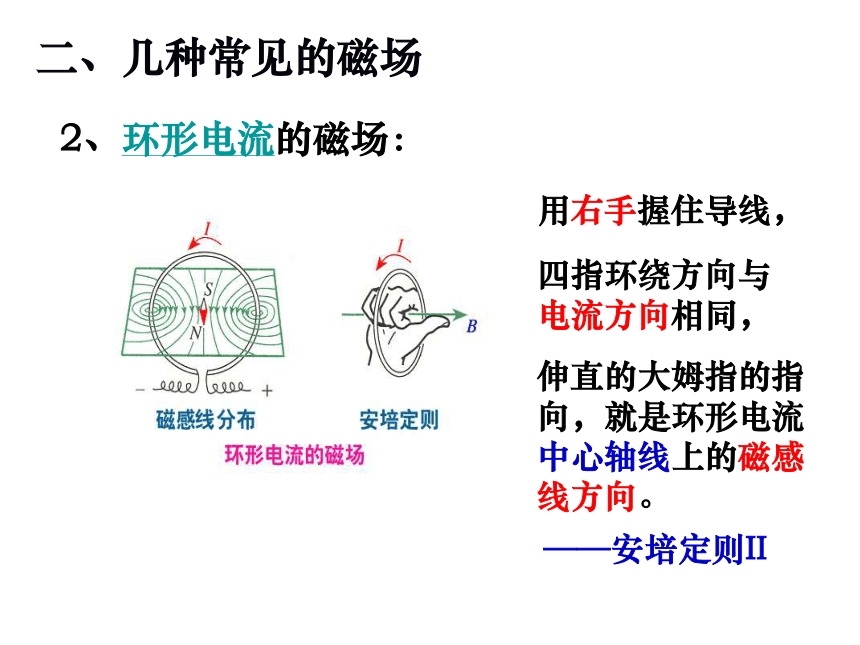

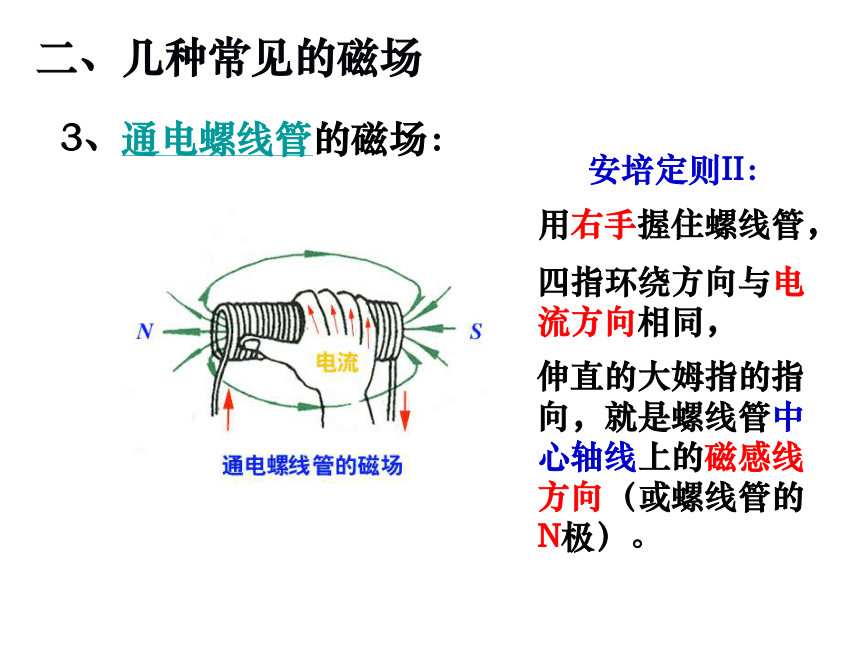

×× ×二、几种常见的磁场1、直线电流的磁场2、环形电流的磁场：用右手握住导线，四指环绕方向与电流方向相同，伸直的大姆指的指向，就是环形电流中心轴线上的磁感线方向。——安培定则II二、几种常见的磁场3、通电螺线管的磁场：安培定则II：用右手握住螺线管，四指环绕方向与电流方向相同，伸直的大姆指的指向，就是螺线管中心轴线上的磁感线方向（或螺线管的N极）。二、几种常见的磁场三、匀强磁场 如果磁场中各点强弱、方向处处相同，这个磁场就叫匀强磁场。 匀强磁场的磁感线是方向相同、互相平行且间距相等的直线。B四、磁现象的电本质例与练1、关于磁感线，下列说法中正确的是 （ ）
A、两条磁感线的空隙处一定不存在磁场
B、磁感线总是从N极出发到S极
C、磁感线上每一个点的切线方向都和该点的磁场方向一致
D、两个磁场叠加的区域，磁感线就可能相交C2、已知磁场方向，标出下列各图导线中电流方向 · ·
· ·
· · × ×
× ×
× × 例与练· · · ·
· · · · ·
· · · · II4、如图所示，螺线管圈通电以后，放在螺线管左侧的小磁针的S极指向螺线管，则电源的正极在______端。 例与练S N右NS 5、如图所示，a、b、c三枚小磁针分别放在通电螺线管的正上方、管内 和右侧．当这些小磁针静止时，小磁针N 极的指向是………( )
A．a、b、c均向左
B．a、b、c均向右
C．a向左，b向右，c向右
D．a向右，b向左，c向右课堂训练2、如图所示，在三维直角坐标系中，若一束电子沿y轴正向运动，则由此产生的在z轴上A点和x轴上B点的磁场方向是（ ）
A.A点磁场沿x轴正方向，B点磁场沿z轴负方向
B.A点磁场沿x轴负方向，B点磁场沿z轴正方向
C.A点磁场沿z轴正方向，B点磁场沿x轴负方向
D.A点磁场沿x轴正方向，B点磁场沿z轴正方向A3、如右图所示，一束带电粒子沿着水平方向平行地飞过磁针上方时磁针的N极向纸内偏转，这束带电粒子束可能是 （ ）
A、向右飞行的正离子
B、向左飞行的正离子
C、向右飞行的负离子
D、向左飞行的负离子例与练课堂训练4、如图所示，弹簧秤下挂一条形磁棒，其中条形磁棒N极的一部分位于未通电的螺线管内，下列说法正确的是（ ）
A.若将a接电源正极，b接负极，弹簧秤的示数将减小
B.若将a接电源正极，b接负极，弹簧秤的示数将增大
C.若将b接电源正极，a接负极，弹簧秤的示数将增大
D.若将b接电源正极，a接负极，弹簧秤的示数将减小AC5、通电螺线管附近放置四个小磁针，如图所示，当小磁针静止时，图中小磁针的指向可能的是(涂黑的一端为N极) ( )
A．a B．b C．c D．dB6、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是 ( )
A．全向里
B．全向外
C．a向里，b、c向外
D．a、c、向外，b向里D（1）磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量ΦΦ=BS①S与B垂直：②S与B平行：Φ=0五、磁通量③S与B不平行
也不垂直：Φ=BS⊥（2）磁通量表示穿过某一
面积的磁感线条数多少。五、磁通量（3）磁通量的单位：韦伯1Wb=1T·m2Wb（1）定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量Φ
（2）物理意义：磁通量表示穿过某一面积的磁感线条数多少。
（3）磁通量的单位：韦伯（Wb）
1Wb=1T·m2
（4）公式： Φ=BS五、磁通量课堂训练1、面积 S＝0.5m2的闭合金属圆线圈处于磁感应强度 B=0.4T的匀强磁场中，当磁场与环面垂直时，穿过环面的磁通量是________；当金属圆环转过90°，环面与磁场平行时，穿过环面的磁通量是_______0.2Wb01、如图所示，通有恒定电流的导线MN与闭合金属框共面。第一次将金属框有放置在A位置，第二次将金属框移至B位置，则先后两次磁通量的大小？MNABI若将A框向上移动至C位置，则ΦA和ΦC大小关系？C2、如图所示，S1，S2分别是半径为r1=2cm,r2=4cm的同心圆，磁感应强度为0.1T的匀强磁场方向与圆面垂直，以S1为边界，则穿过圆环S1的磁通量为 ，穿过圆环的磁通量为 。S1S2 × ×
× × ×
× ×B3、如图所示，一个单匝线圈abcd水平放置，面积为S，现放置于竖直向下的匀强磁场中，磁感应强度为B，当线圈以ab边为轴转过30°和60°时，穿过线圈的磁通量分别为多少？abcdB变式3 、如图所示，一个单匝线圈abcd水平放置，面积为S，线圈有一半放置于竖直向下的匀强磁场中，磁感应强度为B，当线圈以ab边为轴转过60°时，穿过线圈的磁通量为 。当以cd边为轴转过60°时，穿过线圈的磁通量为 。abcd× × × ×
× × × ×
× × × ×
× × × ×
× × × ×B
