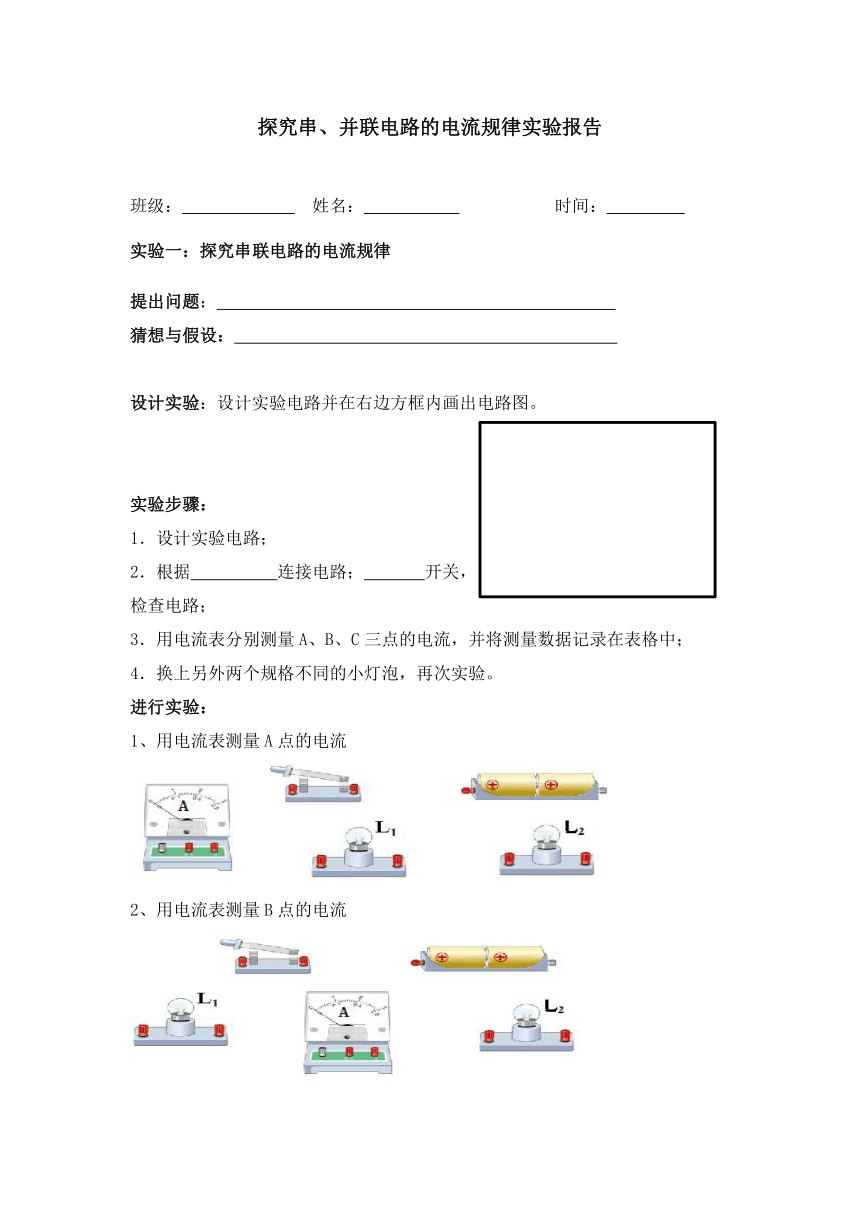

探究串并联电路中电流的规律实验报告(无答案）

探究串、并联电路的电流规律实验报告

班级： 姓名： 时间：

实验一：探究串联电路的电流规律

提出问题：
猜想与假设：

设计实验：设计实验电路并在右边方框内画出电路图。


实验步骤：
1．设计实验电路；
2．根据 连接电路； 开关，
检查电路；
3．用电流表分别测量A、B、C三点的电流，并将测量数据记录在表格中；
4．换上另外两个规格不同的小灯泡，再次实验。
进行实验：
1、用电流表测量A点的电流

2、用电流表测量B点的电流

3、用电流表测量C点的电流

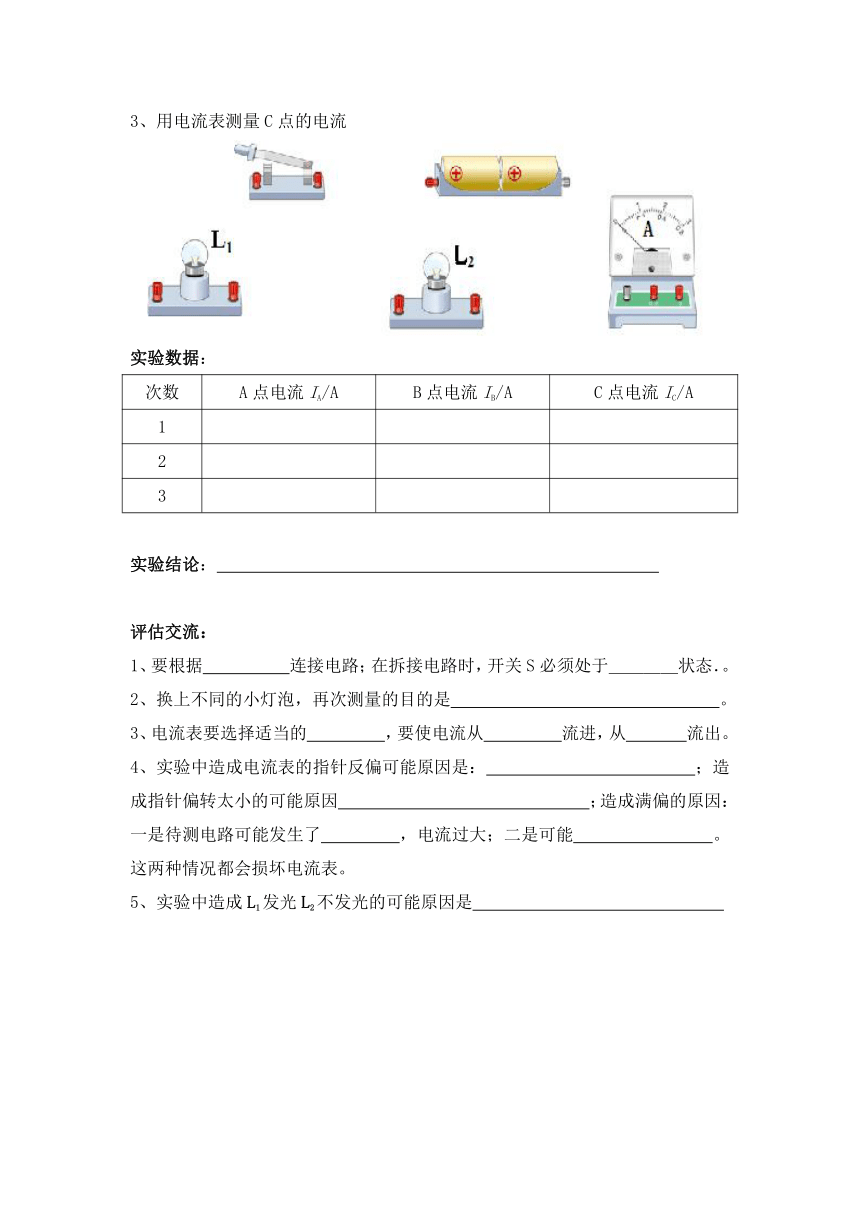

实验数据：
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3


实验结论：

评估交流：
1、要根据 连接电路；在拆接电路时，开关S必须处于＿＿＿＿状态．。
2、换上不同的小灯泡，再次测量的目的是 。
3、电流表要选择适当的 ，要使电流从 流进，从 流出。
4、实验中造成电流表的指针反偏可能原因是： ；造成指针偏转太小的可能原因 ；造成满偏的原因：一是待测电路可能发生了 ，电流过大；二是可能 。这两种情况都会损坏电流表。
5、实验中造成L1发光L2不发光的可能原因是



实验二：探究并联电路的电流规律
提出问题：

猜想与假设：

设计实验：设计实验电路并在右边方框内画出电路图。

实验步骤：
1．设计实验电路；
2．根据 连接电路； 开关，
检查电路；
3．用电流表分别测量A、B、C三点的电流，并将测量数据记录在表格中；
4．换上另外两个规格不同的小灯泡，再次实验。
进行实验：
1、用电流表测量A点的电流

2、用电流表测量B点的电流

3、用电流表测量C点的电流

实验数据：
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3


实验结论：
评估交流：
1、要根据 连接电路；在拆接电路时，开关S必须处于＿＿＿＿状态．。
2、换上不同的小灯泡，再次测量的目的是 。
3、电流表要选择适当的 ，要使电流从 流进，从 流出。
4、实验中造成电流表的指针反偏可能原因是： ；造成指针偏转太小的可能原因 ；造成满偏的原因：一是待测电路可能发生了 ，电流过大；二是可能 。这两种情况都会损坏电流表。
5、实验中造成L1发光L2不发光的可能原因是
