课件25张PPT。第三节 电与磁一、奥斯特实验奥斯特---丹麦物理学家.
发现的电流磁效应，揭示了电与磁的关系。

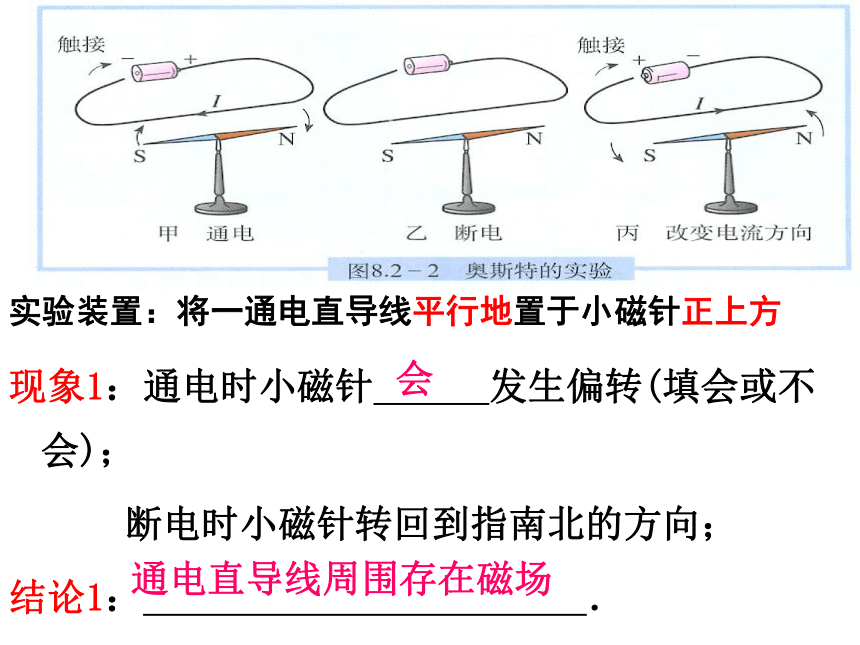

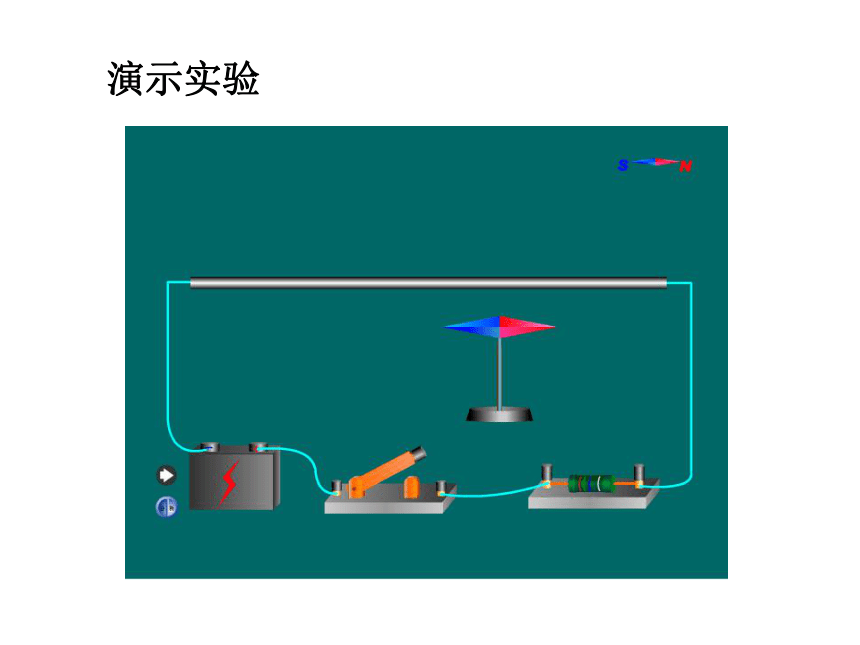

揭开了物理学史上的一个新纪元．演示实验现象1：通电时小磁针 发生偏转(填会或不会)；
断电时小磁针转回到指南北的方向；

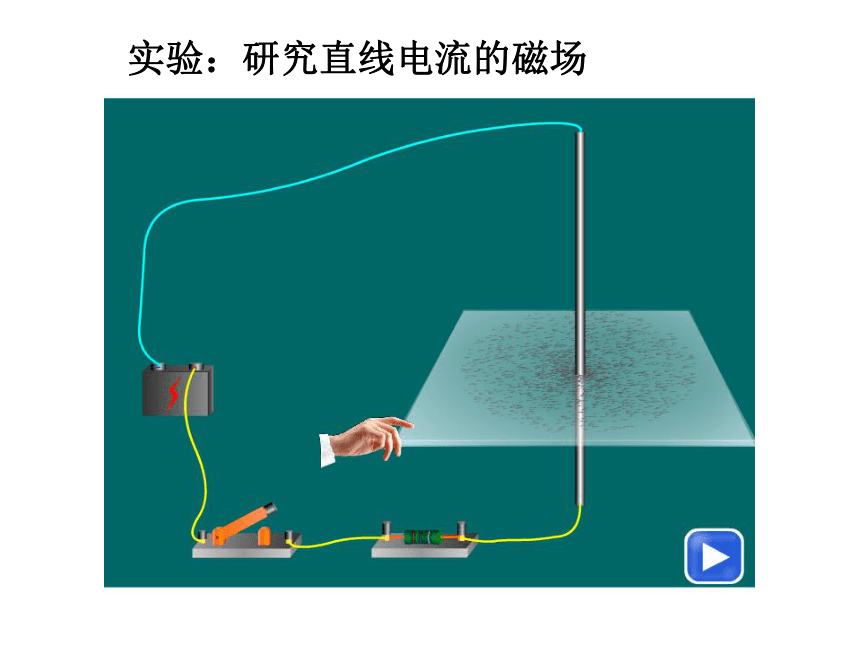

结论1： ．通电直导线周围存在磁场会实验装置：将一通电直导线平行地置于小磁针正上方实验：研究直线电流的磁场通电直导线周围的磁场①直线电流周围的磁感线是一些以导线上各点为圆心的同心圆
②这些同心圆都在与导线垂直的平面内（磁场方向与电流方向垂直）

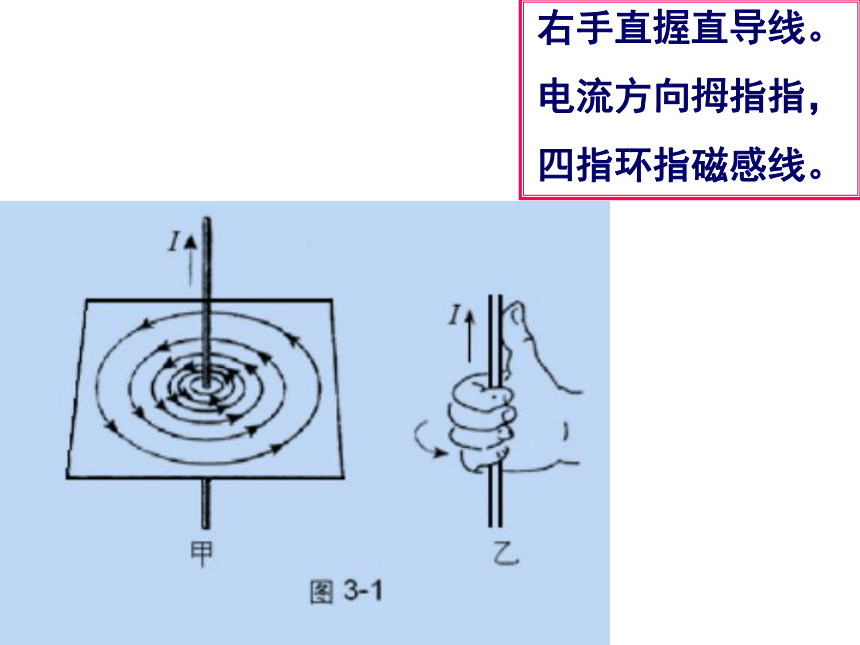

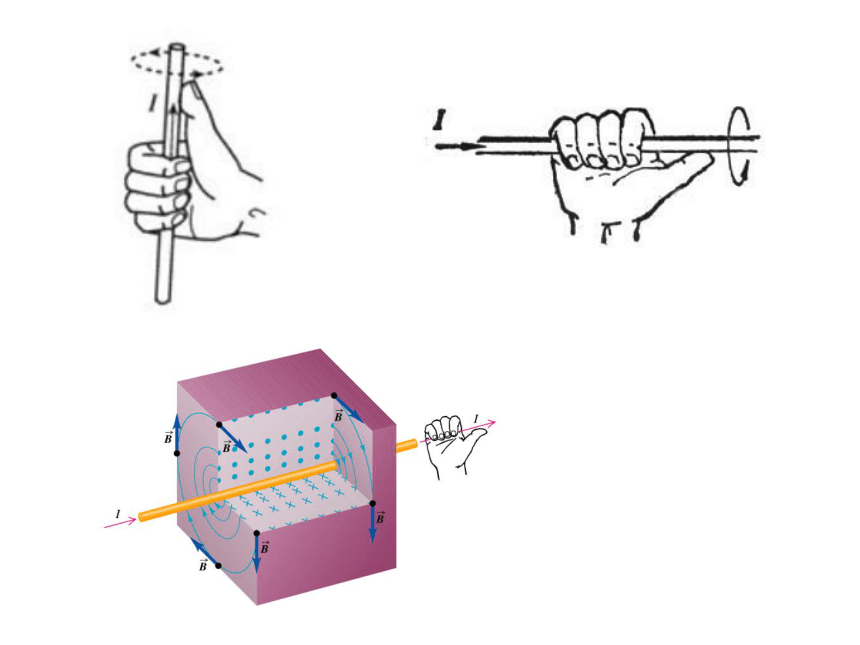

③越靠近直线电流，磁场越强右手直握直导线。
电流方向拇指指，
四指环指磁感线。继续实验现象2：通电电流方向相反，小磁针偏转方向 ．
结论2： 。也相反磁场方向与电流方向有关．结论3：任何导体中有电流通过时，其周围空间均会产生磁场 ——电流的磁效应41页
把导线弄弯，再观察磁场通电螺线管的磁场实验二、通电螺线管的磁场1.通电螺线管周围存在着磁场，它的

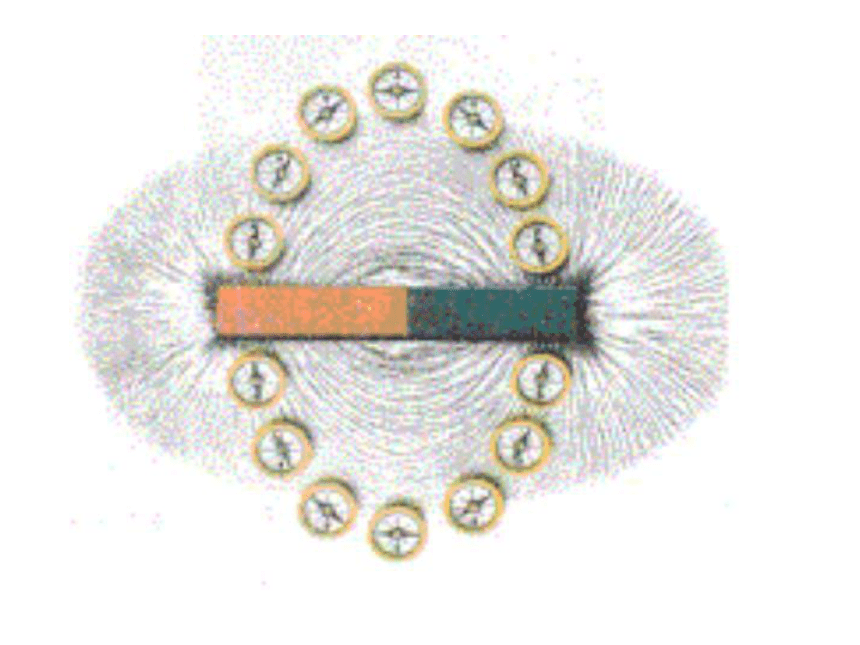

磁感线的分布与条形磁体的十分相似
2.通电螺线管的极性判定
------（安培定则）右手螺旋定则通电螺线管磁极的判断伸开右手，拇指和四指在同一平面，拇指和四指垂直，握住螺线管，四指方向为电流方向，拇指所指那端为通电螺线管N极，NS四指弯曲：与螺线管中的电流方向一致大拇指指向：通电螺线管的N极NSSNNNSS甲乙丙丁通电螺线管的四种情况3、通电螺线管的极性和电流方向有关，和线圈的绕法也有关
练习1.标出螺线管的N、S极NS2.标出螺线管中电流的方向。3.标出电源的正负极(图中小磁针静止)NS使用右手螺旋的方法和顺序：（1）查清螺线管的绕线方向；
（2）标出电流在螺线管中的方向；
（3）用右手螺旋确定螺线管的磁极方向１、用右手螺旋定则判定下列螺线管的Ｎ、Ｓ极作业NSNSSNNSNSNS
2.如图标出螺线管的电流方向及电源正、负极。NS+-NS+-三、物体磁性从哪里来电子绕核旋转形成环形电流，相当于
微型小磁针。
物体内部小磁针指向紊乱时，不显磁性
小磁针指向较为一致时，具有磁性。
物体的磁化过程，实际上是物体内
微型小磁针按顺序“整队”的过程；
磁体的退磁过程，实际上是物体内
微型小磁针打乱“队形”的过程。
