物理：1.5《电势差》课件（1）（新人教版选修3-1）

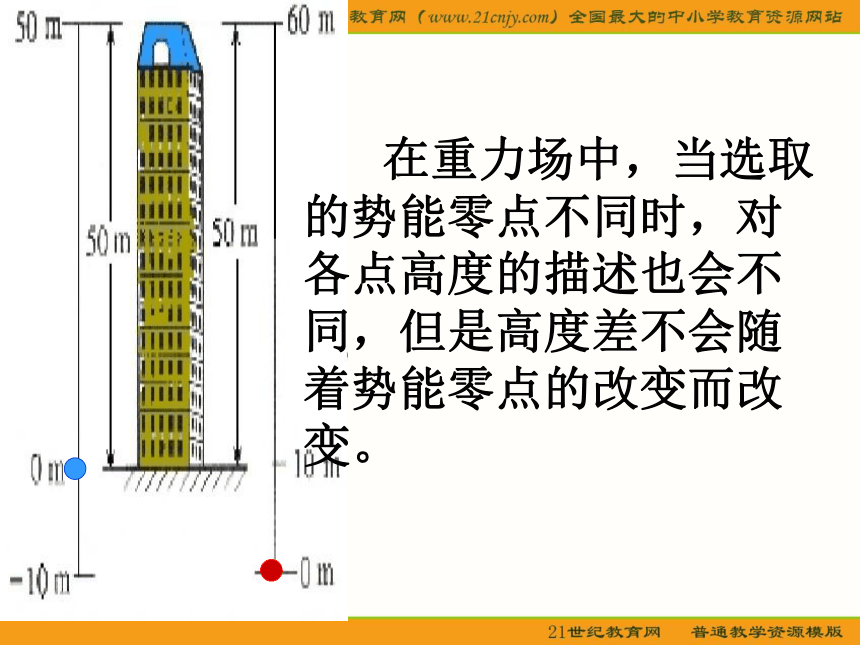

课件15张PPT。第一章 静电场 1.5电势差 在重力场中，当选取的势能零点不同时，对各点高度的描述也会不同，但是高度差不会随着势能零点的改变而改变。同理，在电场中，
各点电势也会随电势零点的改变而改变，

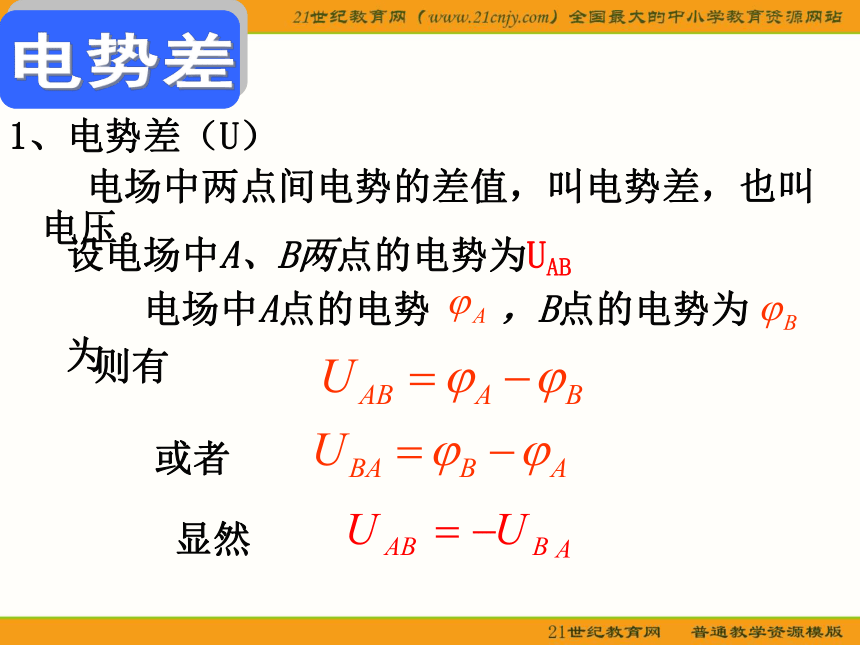

但两点间的电势的差值却保持不变。ABCD0V1V2V3V0V1V2V-1V因此，电势的差值往往比电势更重要。1、电势差（U）

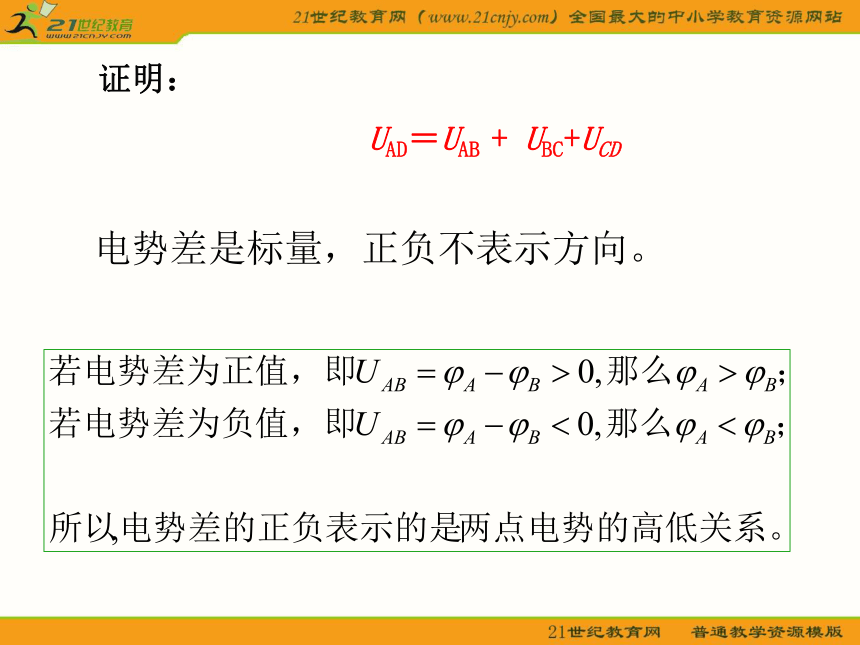

电场中两点间电势的差值，叫电势差，也叫电压。 则有或者显然证明：
UAD＝UAB + UBC+UCD电势差是标量，正负不表示方向。如图，如果B板接地（取大地的电势为0，则与
大地相连的导体的电势也为0）A板的电势为
8V，M点的电势为6V，N点的电势为2V.则：（1）M、N两点间的电势差UMN是多少伏？
N、M两点间的电势差UMN又是多少伏？(2)如果是改为A板接地，B板的电势是多大？ M、N两点的

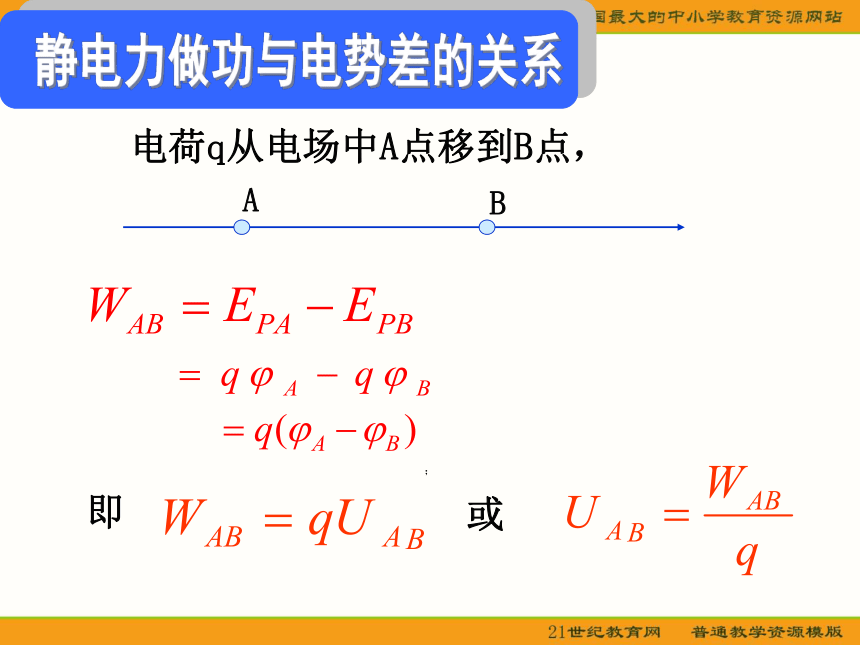

电势各为多大？此时， M、N两点间的电势差UMN又是多少伏？ ；即或求静电力做功如图所示的电场中，A、B两点间的电势差UAB=20 V，将点电荷q= -2×10-9C，由A点移到B点，静电力所做的功是多少？解：电场力所做的功
WAB=UAB·q=20×（－2×10-9）= -4.0×10-8J1、UAB由什么决定？跟WAB、q有关吗？
由电场本身的因素决定与WAB、q无关
2、WAB 跟q、UAB有关吗？
跟q、UAB都有关 求两点间的电势差
在如图所示的电场中，把点电荷q=+2×10-11C，由A点移到B点，电场力做功WAB=4×10-11J。A、B两点间的电势差UAB等于多少？B、A两点间的电势差UBA等于多少？?V V解：由静电力做功与电势差的关系得
在匀强电场中把2.0×10－9C的正电荷从A点移到B点，静电力做功 1.5 ×10－7J。再把这个电荷从B点移到C点，静电力做功－4.0×10－7J 。
（1）比较A、B、C三点的电势高低；
（2）计算A、B间， B、C间， A、C间的电势差；
（3）计算把－1.5×10－9C的电荷从A点移到C点静电力做功；
（4）根据以上结果，画出该匀强电场中的电场线和等势面，标出A、B、C三点可能的位置。 电场中A、B两点的电势是 ， ，
把电荷 由A点移到B点，电场力做了多功？
电势能是增加还是减少，增加或者减少多少？高度、高度差电势是相对的、电势差是绝对的标量，正负表示初末位置电势高低关系课堂小结作业布置：课本“问题与练习第2、3题”祝同学们学习进步！
