新人教版八年级第八章电和热-焦耳定律

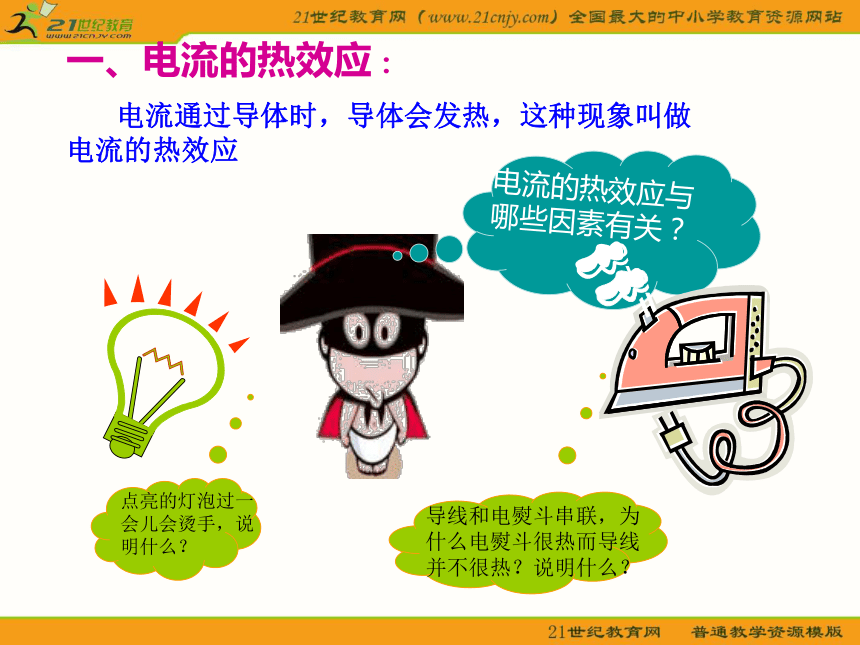

课件27张PPT。焦耳定律一、电流的热效应：

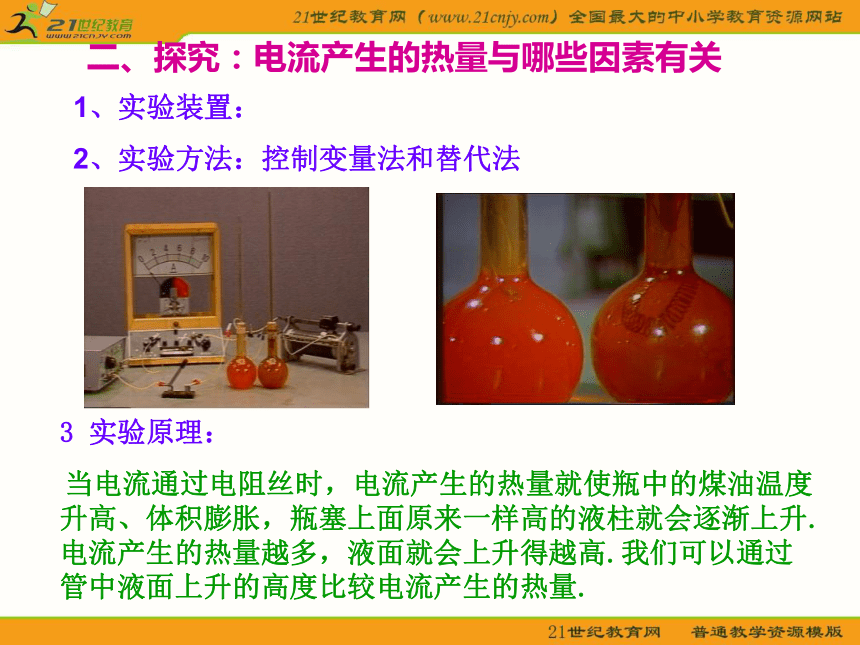

电流通过导体时，导体会发热，这种现象叫做电流的热效应3 实验原理：

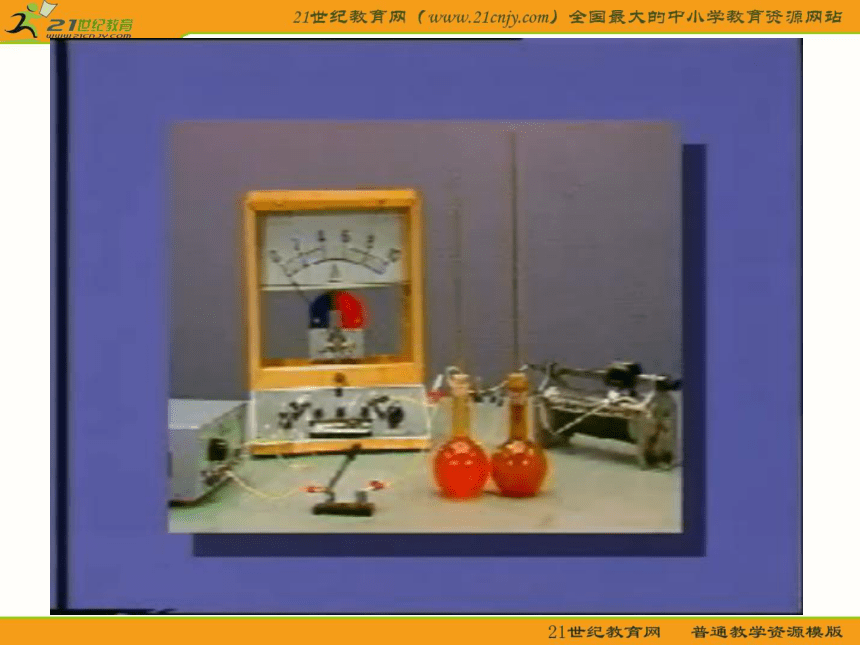

当电流通过电阻丝时，电流产生的热量就使瓶中的煤油温度升高、体积膨胀，瓶塞上面原来一样高的液柱就会逐渐上升.电流产生的热量越多，液面就会上升得越高.我们可以通过管中液面上升的高度比较电流产生的热量. 二、探究：电流产生的热量与哪些因素有关1、实验装置：

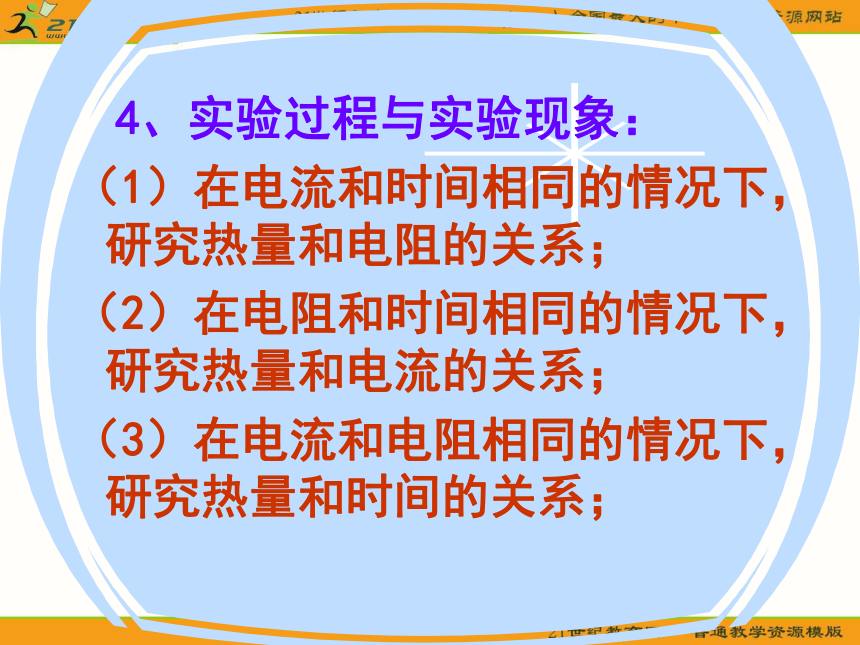

2、实验方法：控制变量法和替代法 4、实验过程与实验现象：
（1）在电流和时间相同的情况下， 研究热量和电阻的关系；
（2）在电阻和时间相同的情况下，研究热量和电流的关系；

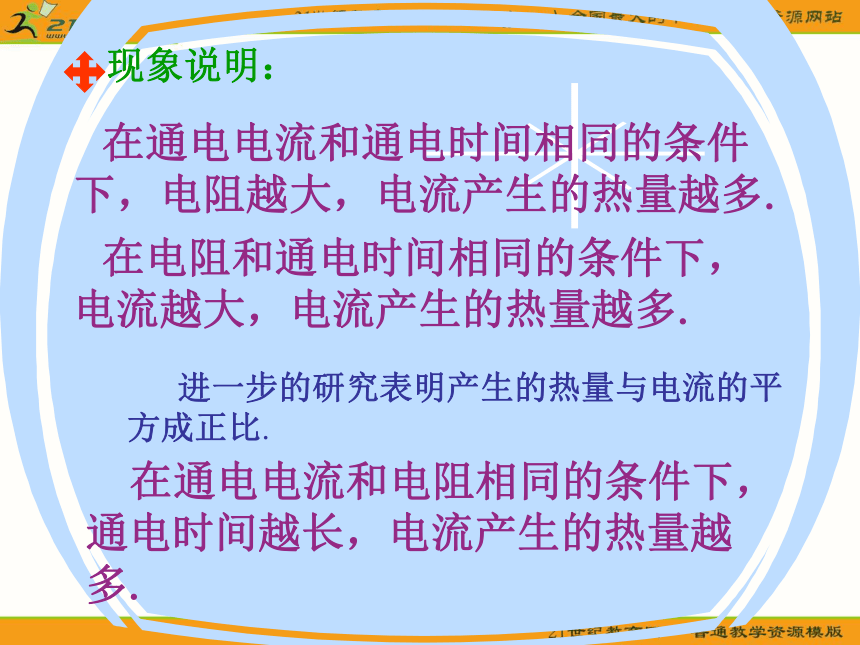

（3）在电流和电阻相同的情况下，研究热量和时间的关系；现象说明： 在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多. 在电阻和通电时间相同的条件下，电流越大，电流产生的热量越多. 进一步的研究表明产生的热量与电流的平方成正比. 在通电电流和电阻相同的条件下，通电时间越长，电流产生的热量越多. 英国物理学家焦耳通过大量的实验，总结出焦耳定律.

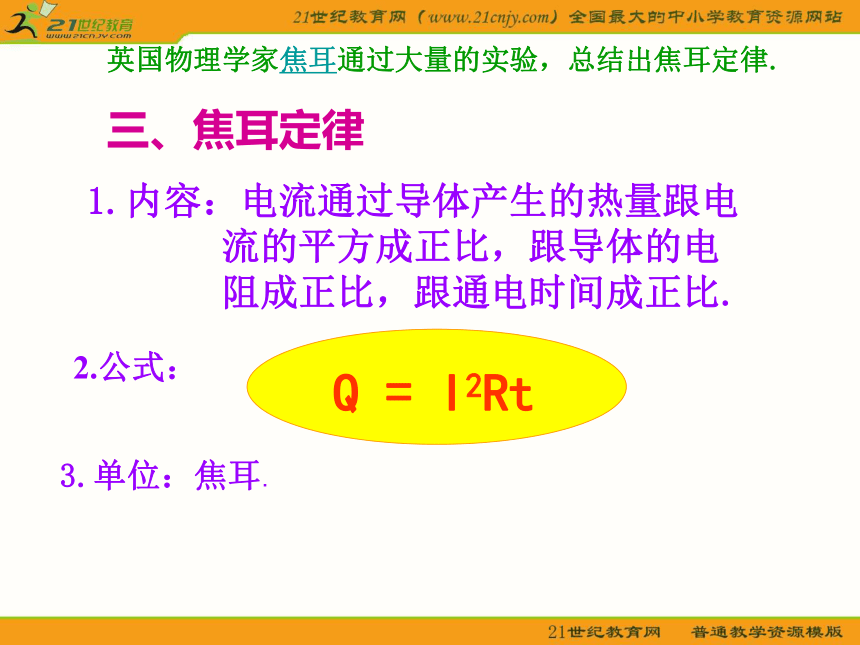

三、焦耳定律1.内容：电流通过导体产生的热量跟电
流的平方成正比，跟导体的电
阻成正比，跟通电时间成正比. ?3.单位：焦耳.2.公式： 教学中也可以用Q=W=UIt=I2Rt 进行公式的推导，但是要说明Q=W的适用条件是纯电阻电路生活用电一．家庭电路 家庭电路就是给家庭用电器供电的电路，又叫做照明电路。如电灯、电视机、洗衣机、电冰箱都是由家庭电路来供电的。二、家庭电路的组成及作用：
由进户线、导线组成电能表总开关保护设备
（保险丝）用电器插座分开关1、进户线(火线、零线)
（1）进户线由户外低压输电线引来是由两根线组成，一根在户外和大地相连叫做零线，另一根叫火线。当把电灯等用电器接在两线间，电器就会工作．
（2）火线和零线之间的电压是220伏。零线和地线之间没有电压，火线和地线之间有220伏的电 压。（3）家用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器开与关都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220伏。火线零线2、电能表
（1）作用：测量用户在一定时间内消耗电能的多少
（2）电能表要装在家庭电路的干路上.
（3）电能表有不同的规格，
若家里用电器特别多
电能表允许通过的电流
要大些，否则会被烧坏．
3、总开关
位于家庭电路的干路上，以前常用闸刀开关，随着科技发展现在多用空气开关，用以代替闸刀开关和保险丝。
它有自动的特点，当电路由于短路等原因导致电流过大时，它会自动断开，切断电路，保护用电安全。4、保险丝：电路的安全装置．
（1）保险丝是由电阻率较大而熔点较低的铅锑合金制成。
( 2 )当电路中的电流过大，保险丝就会先熔断，从而切断电源，保障线路和电器的安全，避免火灾保险丝一般装在保险盒。 插入式保险保险丝装在盒盖上5、电灯和分开关
家庭电路中电灯是必不可少的．电灯的一端接零线，一端连开关，开关的另一端连火线．各房间的灯是并联在火线、零线间．每盏灯都需要一个开关控制．6插座
家庭电路中的插座可以方便地给电视机 、电冰箱、洗衣机以及可以移动的家用电器供电． 三、测电笔
1、用于辨别火线和零线。
2、构造： 3、使用方法：
测电笔，要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线 需要注意的是使用测电笔，手一定要接触笔尾的金属体如果手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光，测电笔就失去作用了。三、安全电压：
只有不高于36V的电压对人体是安全的，称为安全电压。 四、安全用电常识
1、人员的触电方式．
（1）单线触电
（2）双线触电
（3）高压电弧触电
（4）跨步电压触电 2、安全用电原则
不接触低压带电体，
不靠近高压带电体，
不弄湿用电器，
不损坏绝缘层。
