3.6电能精编精练

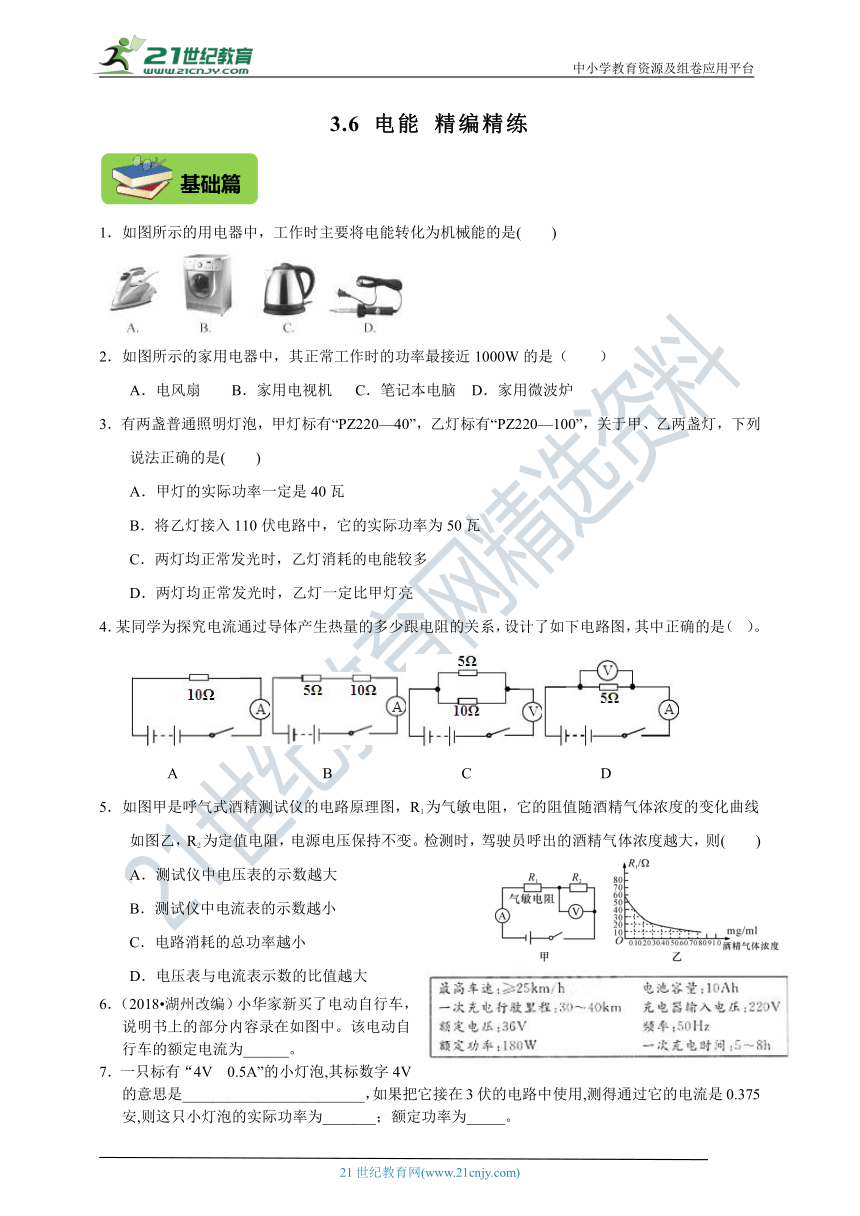

1．如图所示的用电器中，工作时主要将电能转化为机械能的是( )

2．如图所示的家用电器中，其正常工作时的功率最接近1000W的是（　　）

3．有两盏普通照明灯泡，甲灯标有“PZ220—40”，乙灯标有“PZ220—100”，关于甲、乙两盏灯，下列说法正确的是( )21*cnjy*com
A．甲灯的实际功率一定是40瓦
B．将乙灯接入110伏电路中，它的实际功率为50瓦
C．两灯均正常发光时，乙灯消耗的电能较多
D．两灯均正常发光时，乙灯一定比甲灯亮
4．某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（? ）。 (?http:?/??/?www.21cnjy.com?/??) (?http:?/??/?www.21cnjy.com?/??) (?http:?/??/?www.21cnjy.com?/??) (?http:?/??/?www.21cnjy.com?/??)
A B C D
5．如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变。检测时，驾驶员呼出的酒精气体浓度越大，则(　　)
A．测试仪中电压表的示数越大
B．测试仪中电流表的示数越小
C．电路消耗的总功率越小
D．电压表与电流表示数的比值越大
6．（2018?湖州改编）小华家新买了电动自行车，说明书上的部分内容录在如图中。该电动自行车的额定电流为______。
7．一只标有“4V 0.5A”的小灯泡,其标数字4V 的意思是________________________，如果把它接在3伏的电路中使用,测得通过它的电流是0.375安,则这只小灯泡的实际功率为_______；额定功率为_____。

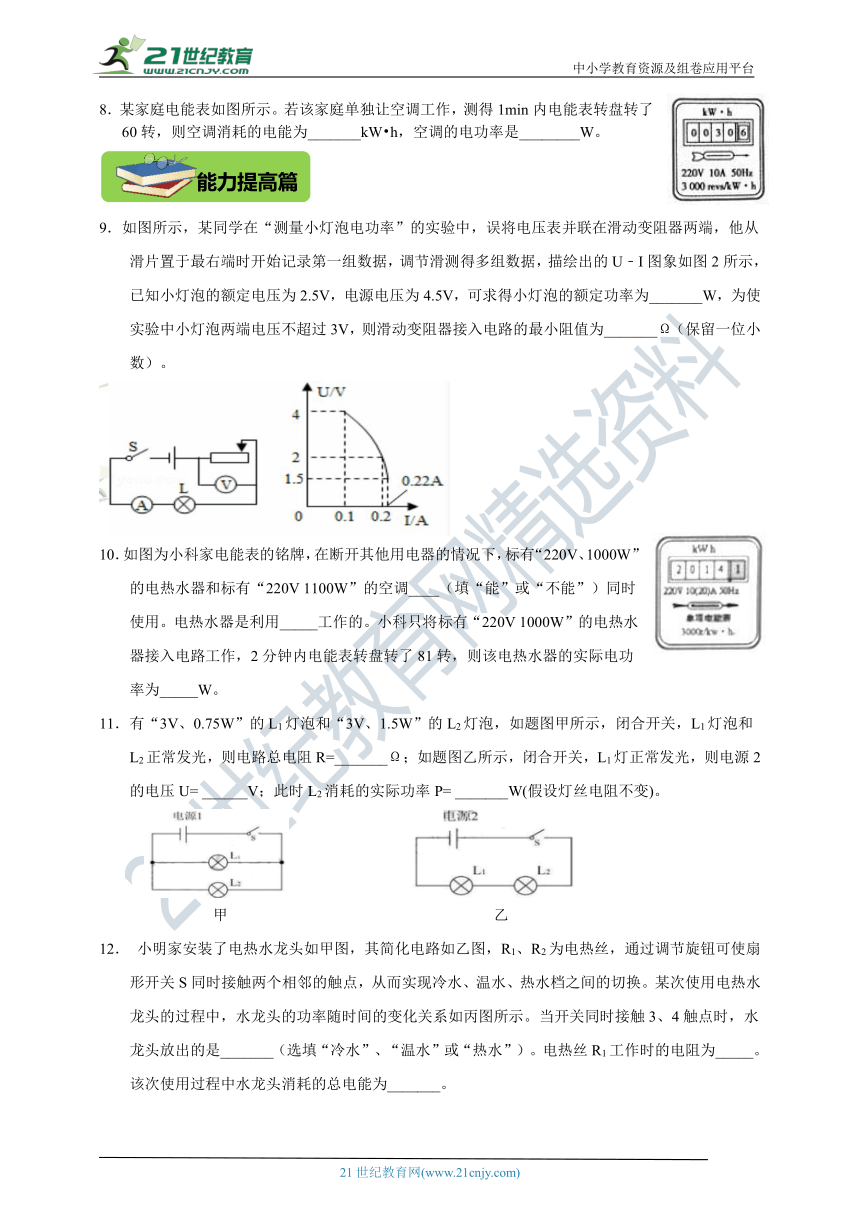

8．某家庭电能表如图所示。若该家庭单独让 (?http:?/??/?www.21cnjy.com?)空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为_______kW?h，空调的电功率是________W。

9．如图所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端，他从滑片置于最右端时开始记录第一组数据，调节滑测得多组数据，描绘出的U﹣I图象如图2所示，已知小灯泡的额定电压为2.5V，电源电压为4.5V，可求得小灯泡的额定功率为_______W，为使实验中小灯泡两端电压不超过3V，则滑动变阻器接入电路的最小阻值为_______Ω（保留一位小数）。
(?http:?/??/?www.21cnjy.com?/??)
10．如图为小科家电能表的铭牌，在断开其他用电器的情况下，标有“220V、1000W”的电热水器和标有“220V 1100W”的空调____（填“能”或“不能”）同时使用。电热水器是利用_____工作的。小科只将标有“220V 1000W”的电热水器接入电路工作，2分钟内电能表转盘转了81转，则该电热水器的实际电功率为_____W。
11．有“3V、0. (?http:?/??/?www.21cnjy.com?)75W”的L1灯泡和“3V、1.5W”的L2灯泡，如题图甲所示，闭合开关，L1灯泡和L2正常发光，则电路总电阻R=_______Ω；如题图乙所示，闭合开关，L1灯正常发光，则电源2的电压U= ______V；此时L2消耗的实际功率P= _______W(假设灯丝电阻不变)。
(?http:?/??/?www.21cnjy.com?/??) (?http:?/??/?www.21cnjy.com?/??)
甲 乙　

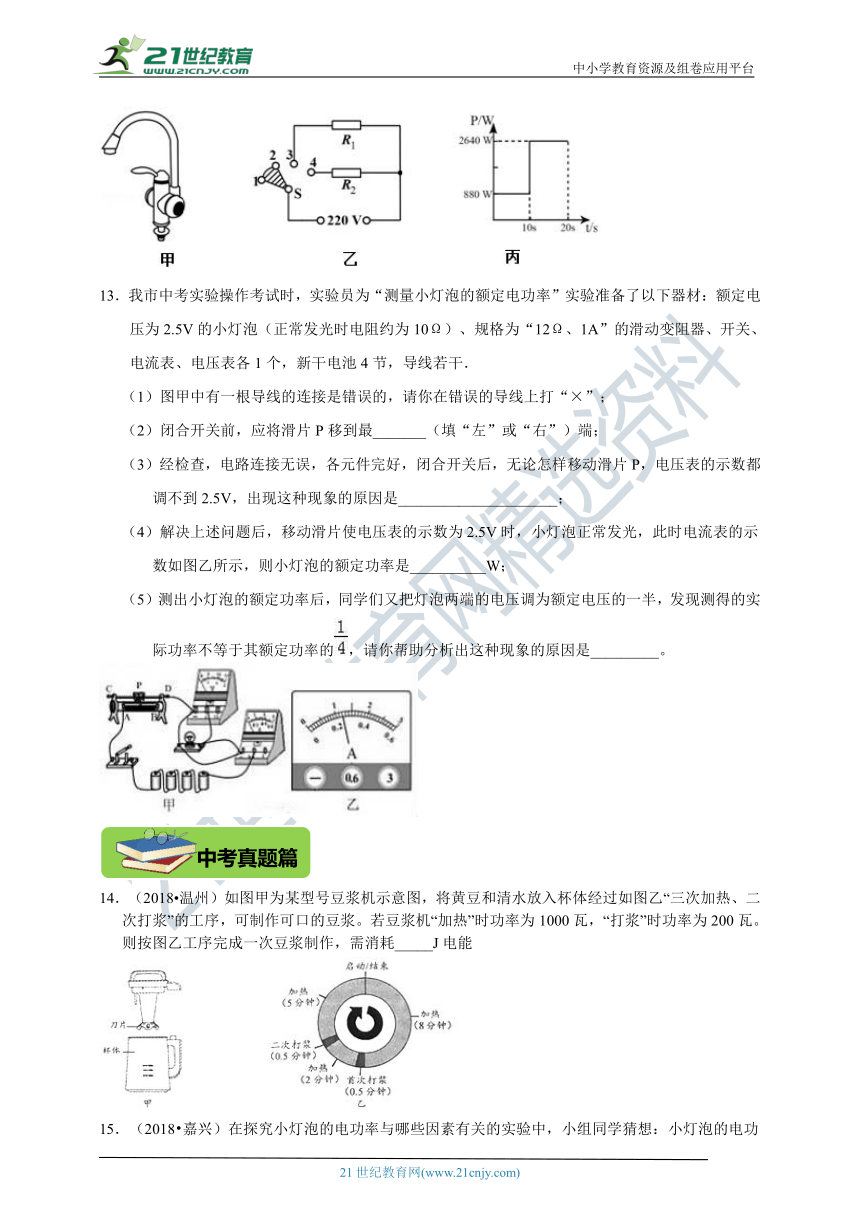

12． 小明家安装了 (?http:?/??/?www.21cnjy.com?)电热水龙头如甲图，其简化电路如乙图，R1、R2为电热丝，通过调节旋钮可使扇形开关S同时接触两个相邻的触点，从而实现冷水、温水、热水档之间的切换。某次使用电热水龙头的过程中，水龙头的功率随时间的变化关系如丙图所示。当开关同时接触3、4触点时，水龙头放出的是_______（选填“冷水”、“温水”或“热水”）。电热丝R1工作时的电阻为_____。该次使用过程中水龙头消耗的总电能为_______。
(?http:?/??/?www.21cnjy.com?/??)
13．我市中考实 (?http:?/??/?www.21cnjy.com?)验操作考试时，实验员为“测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5V的小灯泡（正常发光时电阻约为10Ω）、规格为“12Ω、1A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干．
（1）图甲中有一根导线的连接是错误的，请你在错误的导线上打“×”；
（2）闭合开关前，应将滑片P移到最_______（填“左”或“右”）端；
（3）经检查，电路连接无误，各元件完好 (?http:?/??/?www.21cnjy.com?)，闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5V，出现这种现象的原因是_____________________；
（4）解决上述问题后，移动滑片使电压表的示数为2.5V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是__________W；
（5）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的 (?http:?/??/?www.21cnjy.com?/??)，请你帮助分析出这种现象的原因是_________。
(?http:?/??/?www.21cnjy.com?/??)

14．（2018?温州）如图甲为某型号豆浆机示意图，将黄豆和清水放入杯体经过如图乙“三次加热、二次打浆”的工序，可制作可口的豆浆。若豆浆机“加热”时功率为1000瓦，“打浆”时功率为200瓦。则按图乙工序完成一次豆浆制作，需消耗_____J电能

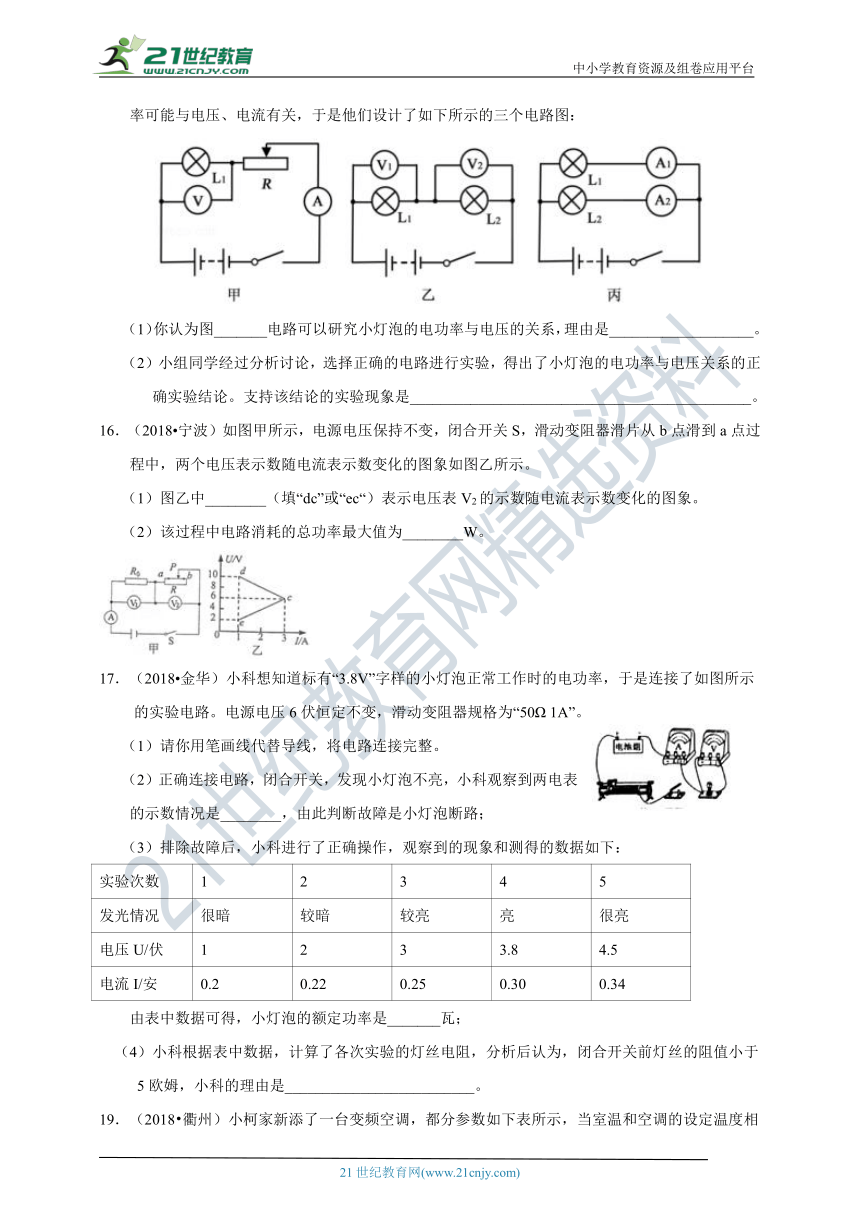

15．（2018?嘉兴）在探究小灯泡的电功率与哪些因素有关的实验中，小组同学猜想：小灯泡的电功率可能与电压、电流有关，于是他们设计了如下所示的三个电路图：

（1）你认为图_______电路可以研究小灯泡的电功率与电压的关系，理由是____________________。
（2）小组同学经过分析讨论，选择正确的电路进行实验，得出了小灯泡的电功率与电压关系的正确实验结论。支持该结论的实验现象是___________________________________________________。
16．（2018?宁波）如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图象如图乙所示。
（1）图乙中________（填“dc”或“ec“）表示电压表V2的示数随电流表示数变化的图象。
（2）该过程中电路消耗的总功率最大值为________W。

17．（2018?金华）小科想知道标有“3.8V”字样的小灯泡正常工作时的电功率，于是连接了如图所示的实验电路。电源电压6伏恒定不变，滑动变阻器规格为“50Ω 1A”。
（1）请你用笔画线代替导线，将电路连接完整。
（2）正确连接电路，闭合开关，发现小灯泡不亮，小科观察到两电表的示数情况是________，由此判断故障是小灯泡断路；
（3）排除故障后，小科进行了正确操作，观察到的现象和测得的数据如下：
实验次数 1 2 3 4 5
发光情况 很暗 较暗 较亮 亮 很亮
电压U/伏 1 2 3 3.8 4.5
电流I/安 0.2 0.22 0.25 0.30 0.34
由表中数据可得，小灯泡的额定功率是_______瓦；
（4）小科根据表中数据，计算了各次实验的灯丝电阻，分析后认为，闭合开关前灯丝的阻值小于5欧姆，小科的理由是_________________________。
19．（2018?衢州）小柯家新添了一台变频空调，都分参数如下表所示，当室温和空调的设定温度相差较大时，变频空调一开机，即以最大功率工作，使室温迅速达到设定温度；当室温达到设定温度后，空调的制冷（热）功率随之减小，以维持室温基本不变。该空调另设电辅热功能，可以辅助制热，以弥补单靠空调压缩机工作制热不足的问题。
（1）空调接入家庭电路后，与其他用电器_______联。
型号 XXX
功能 冷暖（辅助电加热）
制冷功率P冷/W 变化范围180﹣﹣1600
制热功率P热/W 变化范围200﹣﹣1900
电辅热功率P辅热/W 1000
电源电压/V 220
（2）假设该空调开机后以最大制冷功率工作0.5h，使室温降至设定温度。然后，空调又以某一恒定的功率工作了2.5h，全过程空调消耗的电能为1.9kW?h．求
①前0.5h空调消耗的电能
②后2.5h通过空调的电流。
19．（2018?舟山）笔记本电脑已进人寻常百姓家庭，岀差旅游时常随身携带。出于安全考虑，民航局规定，乘客可随身携带0.16kW?h以下的可充电设备。目前，部分航空公司已允许乘客在非起降时间段、有条件地使用笔记本电脑等便携电子设备。请回答下列问题：

（1）某旅客携带的笔记本电脑电池容量3000mAh，输出电压15V，充满电后，若工作时的平均电流为1.5A，可连续工作多少时间？
（2）请通过计算说明该旅客能否将此笔记本电脑带上民航飞机。
（3）使用发现，电脑工作时会发热，原因是____________。当升温到一定值时，温控开关S1自动闭合，风扇启动，加快散热从而保护电脑。如果断开电源总开关S2，风扇M和其他工作系统同时停止工作。根据上述特点，下列可能符合散热控温特点的原理图是如图所示中的_____。　 　



参考答案
基础篇答案
1.B 2.D 3.D 4.B 5.A
6.5A
7. 【解答】解：因为P=UI，所以电动车的额定电流为I===5A；
8. 解：空调消耗的电能W= (?http:?/??/?www.21cnjy.com?/??)kW?h×60=0.02kW?h；
空调的功率P===1.2kW=1200W。
故答案为：0.02、1200。
能力提高篇答案
9. 【错解】A。
【析错】当开关闭合后，总认为电压表测量的是变阻器两端电压，电压表读数减小1V，那小灯泡上的电压必然增加1V。2-1-c-n-j-y
【纠错】首先要分清电路的连接方式：灯泡 (?http:?/??/?www.21cnjy.com?)和滑动变阻器串联，电压表并联在灯泡的两端；S闭合前，灯泡所在电路构不成通路，电压表所测电压接近电源电压；S闭合后，电压表测灯泡两端的电压，且灯泡的实际功率随滑动变阻器阻值的增大而减小；可先利用电功率的变形公式求得灯泡阻值，再结合上面的分析来逐项求解。
A、开关闭合后电压表测的是灯泡的电压，当电压表的示数减少1V，则小灯泡L两端的电压就减小1V，故A错误。
B、灯泡的阻值RL= (?http:?/??/?www.21cnjy.com?/??)= (?http:?/??/?www.21cnjy.com?/??)=12Ω，
当滑动变阻器的电阻最大时，整个电路中的电流最小，I= (?http:?/??/?www.21cnjy.com?/??)= (?http:?/??/?www.21cnjy.com?/??)≈0.17A，则小灯泡L的实际电功率最小，即P=I2R=（0.17A）2×12Ω≈0.35W，故B错误。
C、开关闭合时，灯泡与滑动变阻器的左端串 (?http:?/??/?www.21cnjy.com?)联分压，电压表测的是灯泡两端电压，滑动变阻器接入电路的阻值是12Ω时，灯泡的电阻也是12Ω，两者的电阻相等，分担的电压也相等，所以灯泡和滑动变阻器各分担6V电压，此时灯泡能够正常发光，故C正确。
D、滑片移到最右端时，连入电路的电阻为60Ω，电路中电流I= (?http:?/??/?www.21cnjy.com?/??)= (?http:?/??/?www.21cnjy.com?/??)= (?http:?/??/?www.21cnjy.com?/??)A，小灯泡消耗的电能W=I2RLt=（ (?http:?/??/?www.21cnjy.com?/??)A）2×12Ω×10s≈3.3J，故D错误。
故选C。
10. 【答案】不能；电流的热效应；810
11. 【答案】 4;4.5;0.375.
12．答案：（1）热水；（2）电热丝R1工作时的电阻为55Ω；（3）该次使用过程中水龙头消耗的总电能是3.52×104J。
13． 【答案】（1）如图；（2）右；（3）变阻器的最大阻值过小；（4）0.6；（5）灯的电阻随温度的降低而减小。
中考真题篇（答案）
14．【解答】解：（1）由图乙可知，加热时间t1=8min+2min+5min=15min=900s，
打浆时间t2=0.5min+0.5min=1min=60s，
由P=得，豆浆机加热消耗的电能：
W1=P1t1=1000W×900s=9×105J，
豆浆机打浆消耗的电能：
W2=P2t2=200W×60s=1.2×104J，
则完成一次豆浆制作需消耗的电能：
W=W1+W2=9×105J+1.2×104J=9.12×105J。
15．故答案为：（1）乙； 乙是串联电路，能控制电流相等； （2）电压表示数大的灯泡比示数小的灯泡亮
16．解：由电路图知，滑动变阻器R和电阻R0串联，电压表V1测R0两端电压，V2测R两端电压，电流表测电路中电流。
（1）滑动变器的滑片P从b点滑到a点的过程中，滑动变阻器R连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，R2两端的电压变大；所以图乙中dc是表示电压表V2的示数随电流表示数变化的图线，ec是表示电压表V1的示数随电流表示数变化的图线；
（2）由电路图知，P在b点时，电路中电阻最大，电流最小，
由图象可以看出，滑片P在b点时电流Ib=1A，U1=2V、U2=10V；
滑片P在a点时，电路中电阻最小，电流最大，所以电流Ia=3A，U1′=6V、U2′=6V；
根据欧姆定律和串联电路的电压特点可得电源电压：
U=U1+U2=IbR0+U2，U=U1′+U2′=IaR0+U2′，
电源电压不变，则：IbR0+U2=IaR0+U2′′，
即：1A×R0+10V=3A×R0+6V，
解得：R0=2Ω，则U=1A×2Ω+10V=12V；
所以电路消粍的总功率最大值P=UIa=12V×3A=36W。
故答案为：（1）dc；36。
17. 【答案】（1）开关与小灯泡右接线柱相连；
（2）通过小灯泡不亮，小灯泡断路，电流表没示数，电压表有示数；
（3）小灯泡的额定功率P=UI可求；
（4）小灯泡的电阻跟温度有关。
18．【解答】解：（1）安装时空调应与其它用电器并联，这样工作时各用电器才会互不影响；
（2）①由表格数据找到最大制冷功率为1600W，所以前0.5h消耗的电能：
W1=P最大制冷t1=1.6kW×0.5h=0.8kW?h；
②全过程空调消耗的电能为1.9kW?h，所以后2.5h消耗电能：
W2=W﹣W1=1.9kW?h﹣0.8kW?h=1.1kW?h，
功率为：P2===0.44kW=440W，
由P=UI可得，后2.5h通过空调的电流：
I2===2A；
答：（1）并；（2）①前0.5h空调消耗的电能为0.8kW?h；②后2.5h通过空调的电流为2A。
19．【解答】解：
（1）笔记本电脑电池容量：3000mAh，平均电流为Ⅰ=1.5A=1500mA，
工作时间：t==2h；
（2）笔记本电脑电池充满电后能量：
W=UIt=15V×3A×3600s=162000J=0.045kW?h，
因为0.045kW?h＜0.16kW?h，所以该笔记本电脑能带上民航飞机。
（3）由电流的热效应知，电流通过导体会产生热量，所以电脑工作时会发热；
由题知，当升温到一定值时，温控开关S1自动闭合，风扇才启动，所以风扇与其它工作系统互不影响，即是并联的，所以S1只控制风扇，开关S2在干路上控制风扇和工作系统，故B符合题意。
故答案为：（1）笔记本电脑可连续工作2小时；
（2）该旅客能将此笔记本电脑带上民航飞机；
（3）电流通过导体会产生热量；B。
