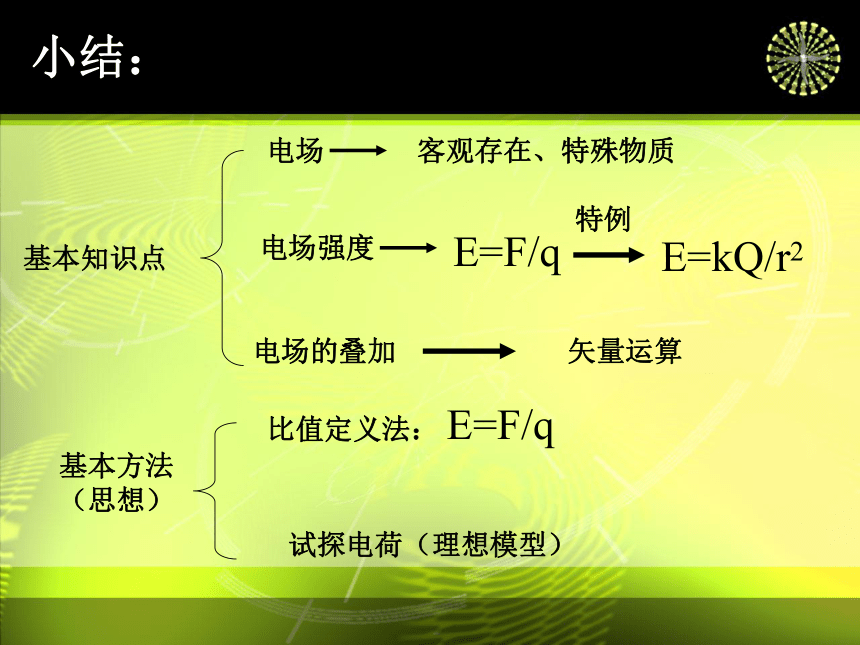

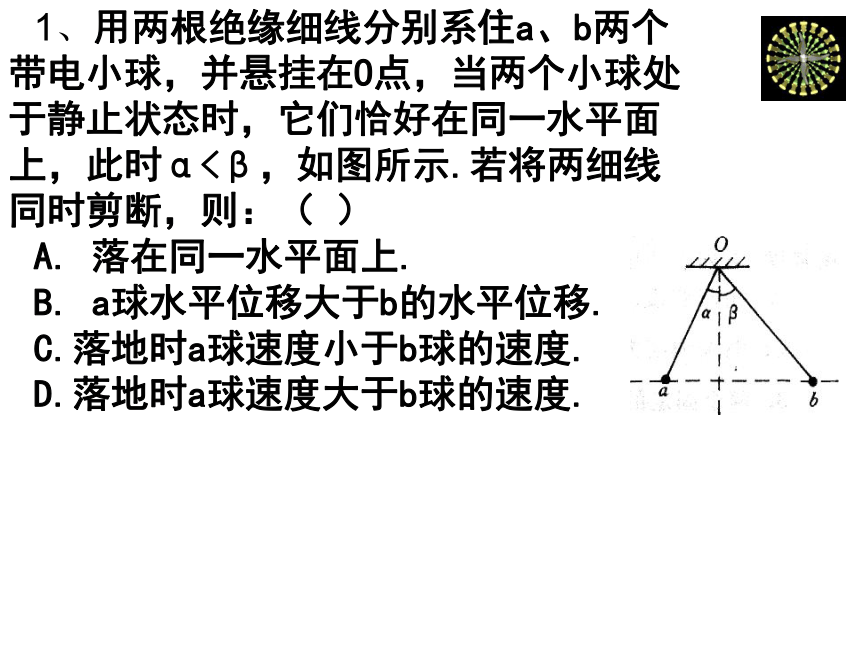

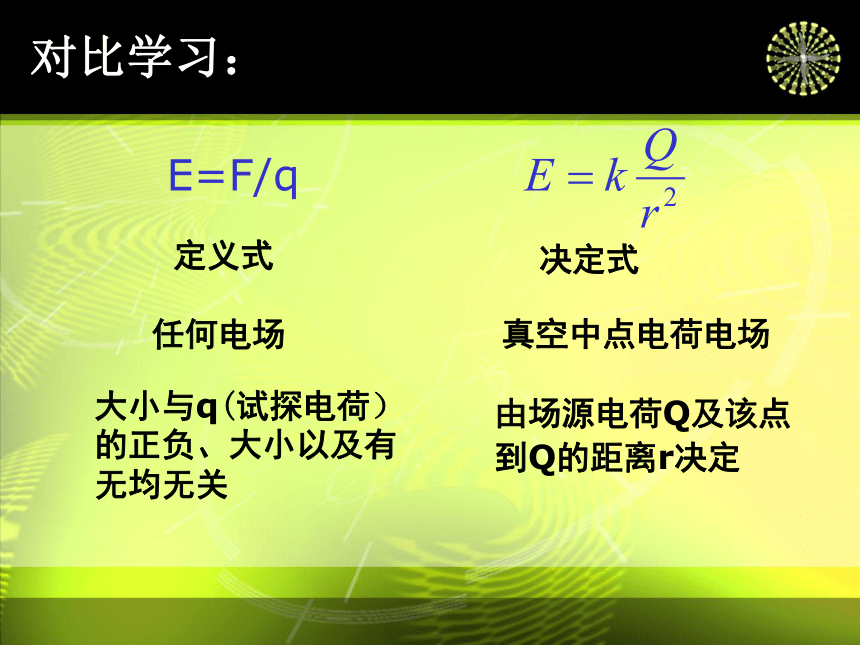

课件13张PPT。电场中力的性质复习课E=F/q定义式决定式任何电场真空中点电荷电场大小与q(试探电荷）的正负、大小以及有无均无关由场源电荷Q及该点到Q的距离r决定对比学习：基本知识点电场客观存在、特殊物质电场强度E=F/qE=kQ/r2特例电场的叠加矢量运算基本方法（思想）比值定义法： E=F/q试探电荷（理想模型）小结：1、用两根绝缘细线分别系住a、b两个带电小球，并悬挂在O点，当两个小球处于静止状态时，它们恰好在同一水平面上，此时α<β，如图所示.若将两细线同时剪断，则：（ ）
A. 落在同一水平面上.
B. a球水平位移大于b的水平位移.
C.落地时a球速度小于b球的速度.
D.落地时a球速度大于b球的速度.

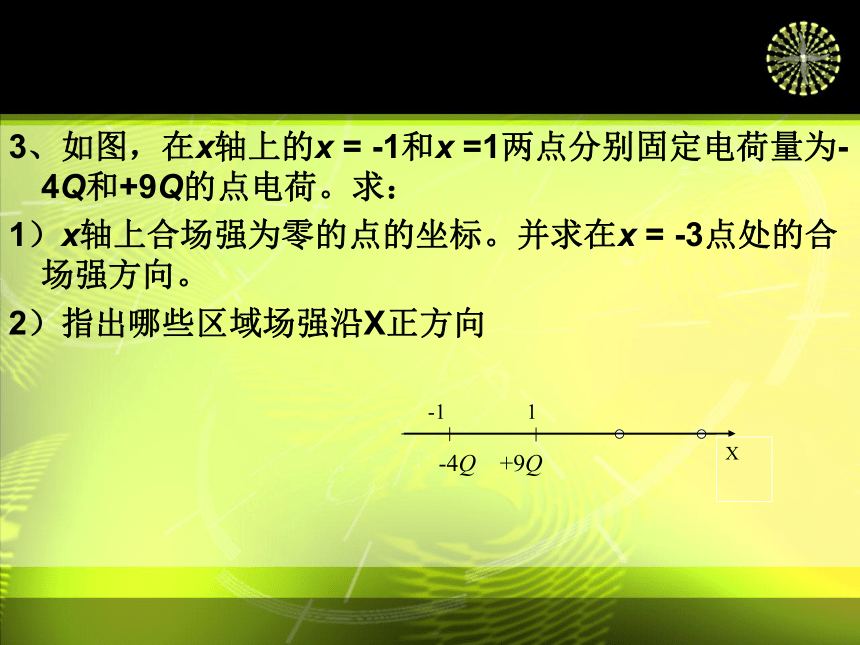

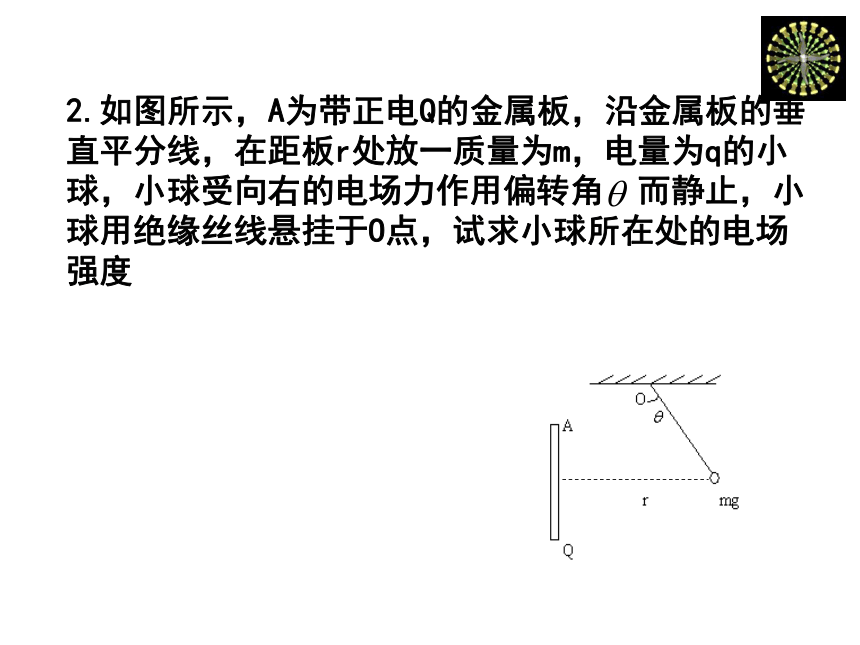

2.如图所示，A为带正电Q的金属板，沿金属板的垂直平分线，在距板r处放一质量为m，电量为q的小球，小球受向右的电场力作用偏转角 而静止，小球用绝缘丝线悬挂于O点，试求小球所在处的电场强度3、如图，在x轴上的x = -1和x =1两点分别固定电荷量为- 4Q和+9Q的点电荷。求：
1）x轴上合场强为零的点的坐标。并求在x = -3点处的合场强方向。
2）指出哪些区域场强沿X正方向4.均匀带电圆环所带电量为Q,半径为R圆心为O,P垂直于圆环中心轴上的一点，OP=L,求P电场强度。讨论电场线与带电粒子运动轨迹之间关系一对等量异号电荷的电场线特点：
a、两点电荷之间的连线上，中点场强最小
b、连线中垂面（线）上，E方向均相同，与中垂面（线）垂直
c、中垂面（线）上，从中点0向两端E逐渐减小一对等量正点电荷的电场线特点：
a、两点电荷连线中点O处E=0
b、连线中垂面（线）上，E方向沿中垂面（线）方向
c、两点电荷连线的中点到无限远E先增大后减小
匀强电场两块大小相等、相互正对、靠得很近、分别带有等量的异种电荷的金属板。特点：电场强度的大小处处相等，方向处处相同。物理学中把大小和方向都处处相同
的电场叫做匀强电场。5.如图所示，等量异种电荷a、b固定在真空中，把一个电子从接近于b的c点由静止释放后，它沿直线运动到接近于a的d点，不计电子的重力，则电子从c到d的过程中 ( )
A.作匀加速直线运动.
B.它的加速度先减小后增大.
C.它的加速度先增大后减小.
D.它的加速度始终增大.6.如图所示,实线是一簇未标明方向的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是( )
A.带电粒子的所带电荷的性质。
B．带电粒子在a、b两点的受力方向。
C．带电粒子在a、b两点的速度大小关系
D．带电粒子在a、b两点的加速度大小关系
