课件28张PPT。 第四章　光现象 第3节　平面镜成像　 在平静的水面，国家大剧院和它的倒影相映成趣，宛如一个巨大的蛋壳.你明白这个倒影形成的道理吗？ 学习目标
　1．能说出平面镜成像的特点，会应用平面镜成像的特点分析解释简单的现象.（重点）
　2．会运用平面镜成像特点作图.（难点）
　3．了解平面镜在生活中的应用.认识平面镜表面平滑且能够反光的镜子——平面镜平面镜成像有什么特点呢? 镜子中的我是什么样的呢？

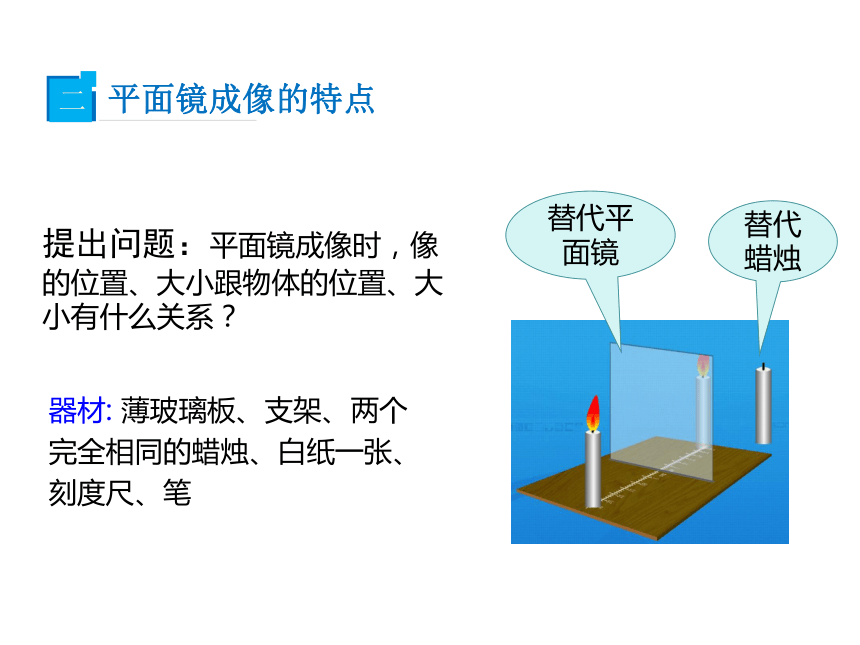

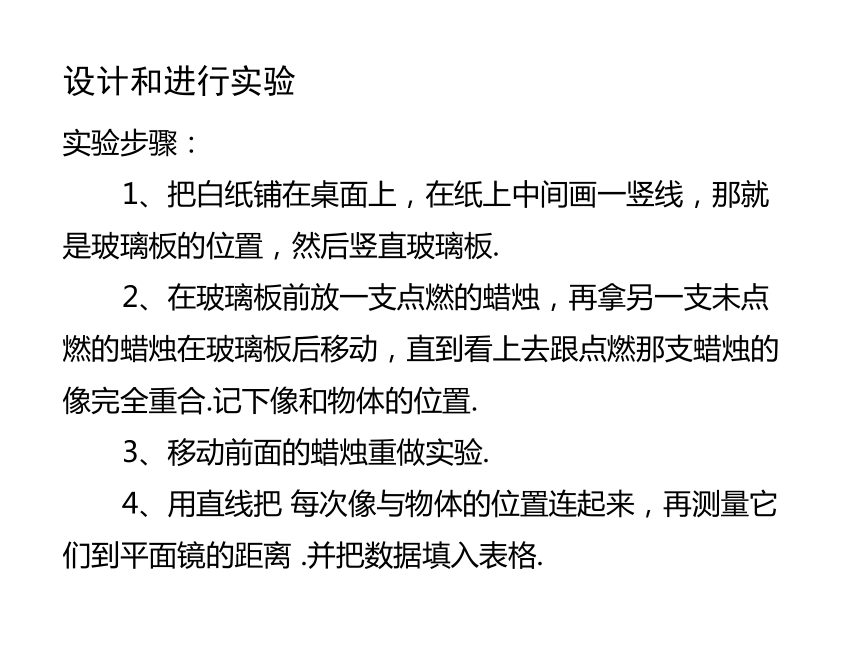

表面平滑且能够反光的镜子——平面镜.提出问题：平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？替代蜡烛 替代平面镜 实验步骤：
1、把白纸铺在桌面上，在纸上中间画一竖线，那就是玻璃板的位置，然后竖直玻璃板.
2、在玻璃板前放一支点燃的蜡烛，再拿另一支未点燃的蜡烛在玻璃板后移动，直到看上去跟点燃那支蜡烛的像完全重合.记下像和物体的位置.
3、移动前面的蜡烛重做实验.

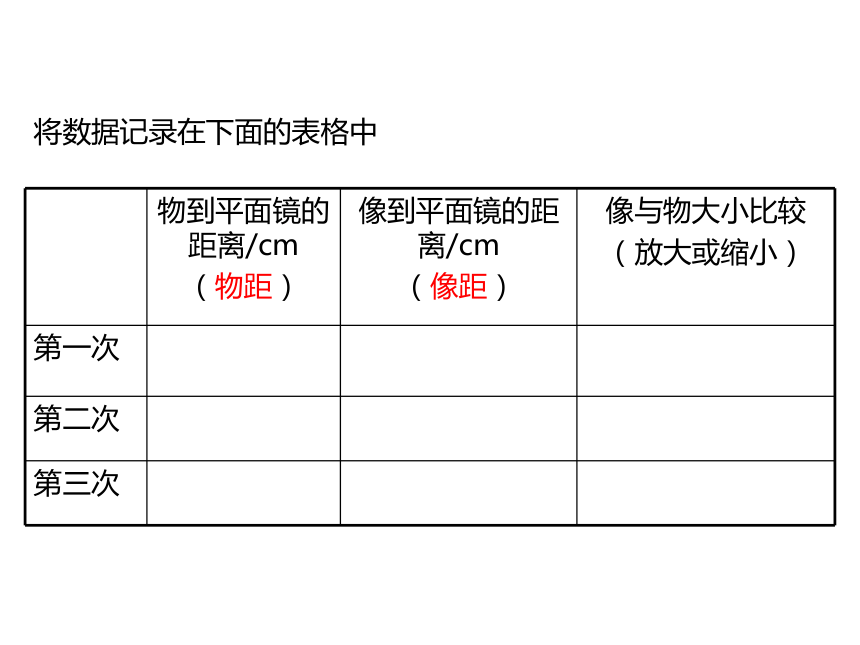

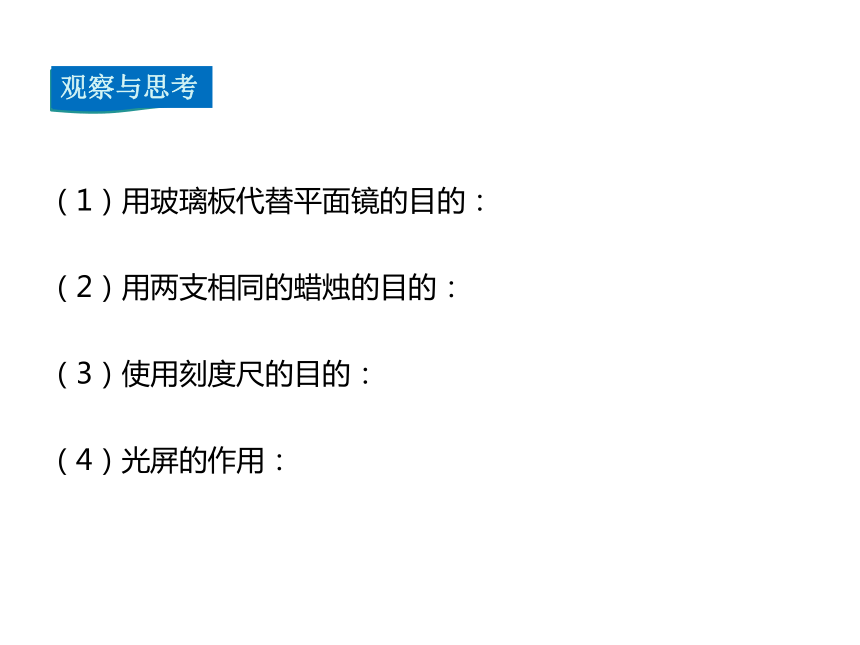

4、用直线把 每次像与物体的位置连起来，再测量它们到平面镜的距离 .并把数据填入表格.设计和进行实验将数据记录在下面的表格中（1）用玻璃板代替平面镜的目的：
能准确找到像的位置（透光、成像）
（2）用两支相同的蜡烛的目的：
比较像和物大小关系.
（3）使用刻度尺的目的：
为了比较确定像与物体到平面镜的距离的关系.
（4）光屏的作用：
检验成像是实像还是虚像.1.像与物的大小相等吗？未点燃的蜡烛与像重合.2.像与物到镜面的距离相等吗？像到平面镜的距离等于物体到平面镜的距离.记录数据101020203030相等相等相等①像与物的大小相等.②像到镜面的距离等于物到平面镜的距离.③像与物的连线与镜面垂直.④平面镜成的像是虚像.物、像关于平面镜轴对称分析和论证 在上面的实验中，平面镜后面并没有点燃的蜡烛，但是，我们却好像看见了平面镜上有烛焰.这是为什么？虚像用虚线表示P' 原来光源P向四处发光，镜前烛焰上的点P射向平面镜的光线,经平面镜反射进入眼里.由于眼睛的视觉习惯,人们总认为进入眼睛的光线是沿直线传播的,因此看起来这些光线好像是从它们在镜后延长线的交点P'射出来的,跟P'处真有一光源产生一样,P'就是P点在镜中的像.如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图.A’B’方法：1、作垂线
2、取等距离
3、画虚像1. 平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线.
2. 实际光线要画成实线，并用箭头表示光的行进方向.
3. 虚像、法线和光的反向延长线要用虚线表示.
4. 要符合光的反射定律和平面镜成像的特点.平面镜成像作图的注意事项练习：某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置.Ｏ１Ｏ２ＡB作法：1.将AO1和BO2延长交于S1.2.过S1作镜子垂线，取相等距离找到S.3.再连接SO1和SO2,标上箭头.1、成像.主要是用来观察眼睛不能直接看到的物体，如自己的面容、姿势、口腔内牙齿等 ．2.可用它来改变光路以按要求控制光的传播方向.平面镜的应用—成像平面镜的应用— 改变光路科学世界：凸面镜和凹面镜1.凸面镜对光线有 作用发散物体在凸面镜中成正立缩小的虚像利用凸面镜可以观察到更大的范围应用:汽车观后镜弯道观察镜2.凹面镜对光线有 作用会聚可以把平行的光
会聚在一点上 应用:太阳灶可以把焦点处发出的光变成平行光应用:手电筒 汽车灯 探照灯的反光装置平面镜成像的原理光的反射平面镜反射面是平面的镜叫平面镜
平静的水面也可以看作平面镜平面镜成像像和物大小相等平面镜成虚像像和物到镜面的距离相等像和物的连线垂直于镜面平面镜在生产生活中的应用 1.一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）A B C D C2.小丑在平面镜中的像，图中正确的是（ ）ABCDA3.从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（ ）A、7:25B、6:35C、5:25D、4:35D４.如图，B是一挡板，S是一发光点，MN是一平面镜，试作出S能照亮右侧的区域.ＳＡＢ作法：1.作S像点S１画直角.2.连S1B并延长至P，找到O１3.连SO１4.连SA延长找到O25.连S１O２并延长至Q,PQ为照亮区域.MN
