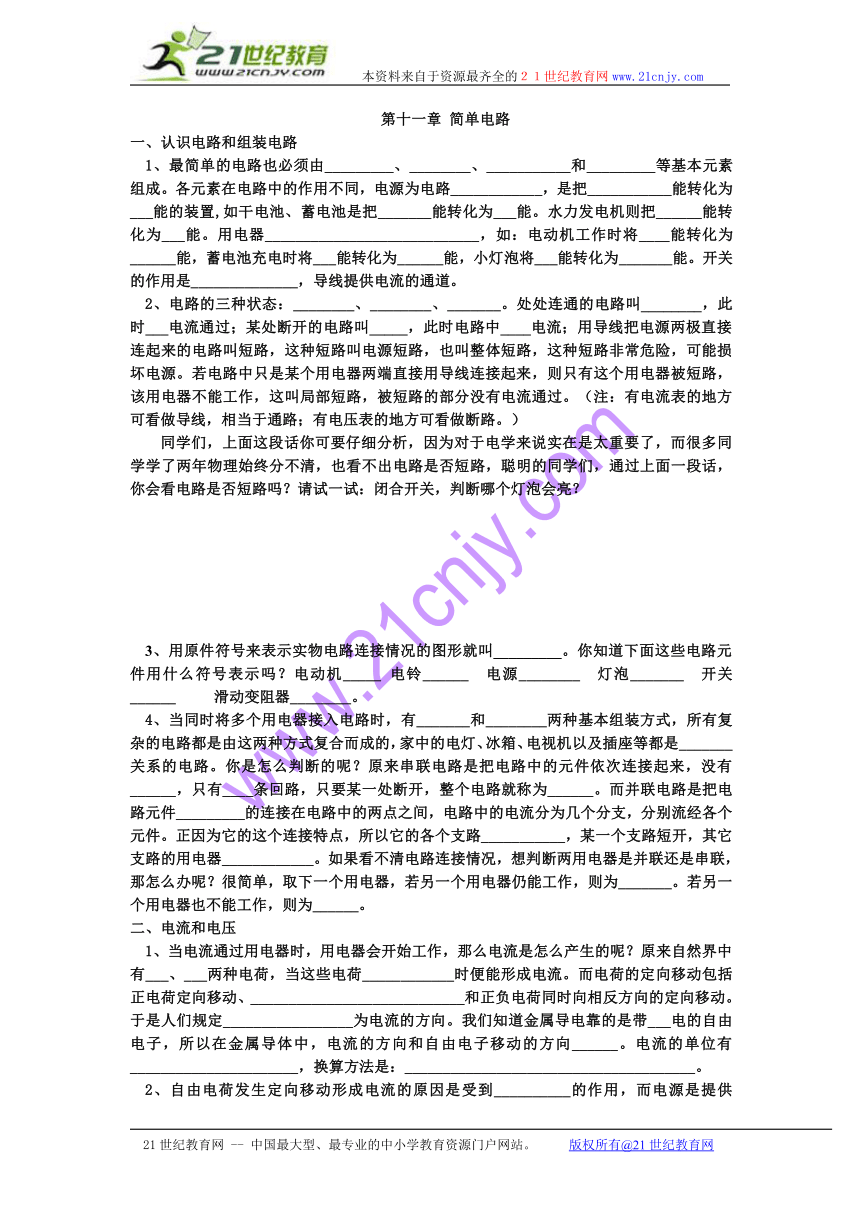

第十一章 简单电路
一、认识电路和组装电路
1、最简单的电路也必须由_________、________、___________和_________等基本元素组成。各元素在电路中的作用不同，电源为电路____________，是把___________能转化为___能的装置,如干电池、蓄电池是把_______能转化为___能。水力发电机则把______能转化为___能。用电器____________________________，如：电动机工作时将____能转化为______能，蓄电池充电时将___能转化为______能，小灯泡将___能转化为_______能。开关的作用是______________，导线提供电流的通道。
2、电路的三种状态：________、________、_______。处处连通的电路叫________，此时___电流通过；某处断开的电路叫_____，此时电路中____电流；用导线把电源两极直接连起来的电路叫短路，这种短路叫电源短路，也叫整体短路，这种短路非常危险，可能损坏电源。若电路中只是某个用电器两端直接用导线连接起来，则只有这个用电器被短路，该用电器不能工作，这叫局部短路，被短路的部分没有电流通过。（注：有电流表的地方可看做导线，相当于通路；有电压表的地方可看做断路。）
同学们，上面这段话你可要仔细分析，因为对于电学来说实在是太重要了，而很多同学学了两年物理始终分不清，也看不出电路是否短路，聪明的同学们，通过上面一段话，你会看电路是否短路吗？请试一试：闭合开关，判断哪个灯泡会亮？
3、用原件符号来表示实物电路连接情况的图形就叫_________。你知道下面这些电路元件用什么符号表示吗？电动机_____ 电铃______ 电源________ 灯泡_______ 开关______ 滑动变阻器________。
4、当同时将多个用电器接入电路时，有_______和________两种基本组装方式，所有复杂的电路都是由这两种方式复合而成的，家中的电灯、冰箱、电视机以及插座等都是_______关系的电路。你是怎么判断的呢？原来串联电路是把电路中的元件依次连接起来，没有______，只有____条回路，只要某一处断开，整个电路就称为______。而并联电路是把电路元件_________的连接在电路中的两点之间，电路中的电流分为几个分支，分别流经各个元件。正因为它的这个连接特点，所以它的各个支路___________，某一个支路短开，其它支路的用电器____________。如果看不清电路连接情况，想判断两用电器是并联还是串联，那怎么办呢？很简单，取下一个用电器，若另一个用电器仍能工作，则为_______。若另一个用电器也不能工作，则为______。
二、电流和电压
1、当电流通过用电器时，用电器会开始工作，那么电流是怎么产生的呢？原来自然界中有___、___两种电荷，当这些电荷____________时便能形成电流。而电荷的定向移动包括正电荷定向移动、____________________________和正负电荷同时向相反方向的定向移动。于是人们规定_________________为电流的方向。我们知道金属导电靠的是带___电的自由电子，所以在金属导体中，电流的方向和自由电子移动的方向______。电流的单位有______________________，换算方法是：______________________________________。

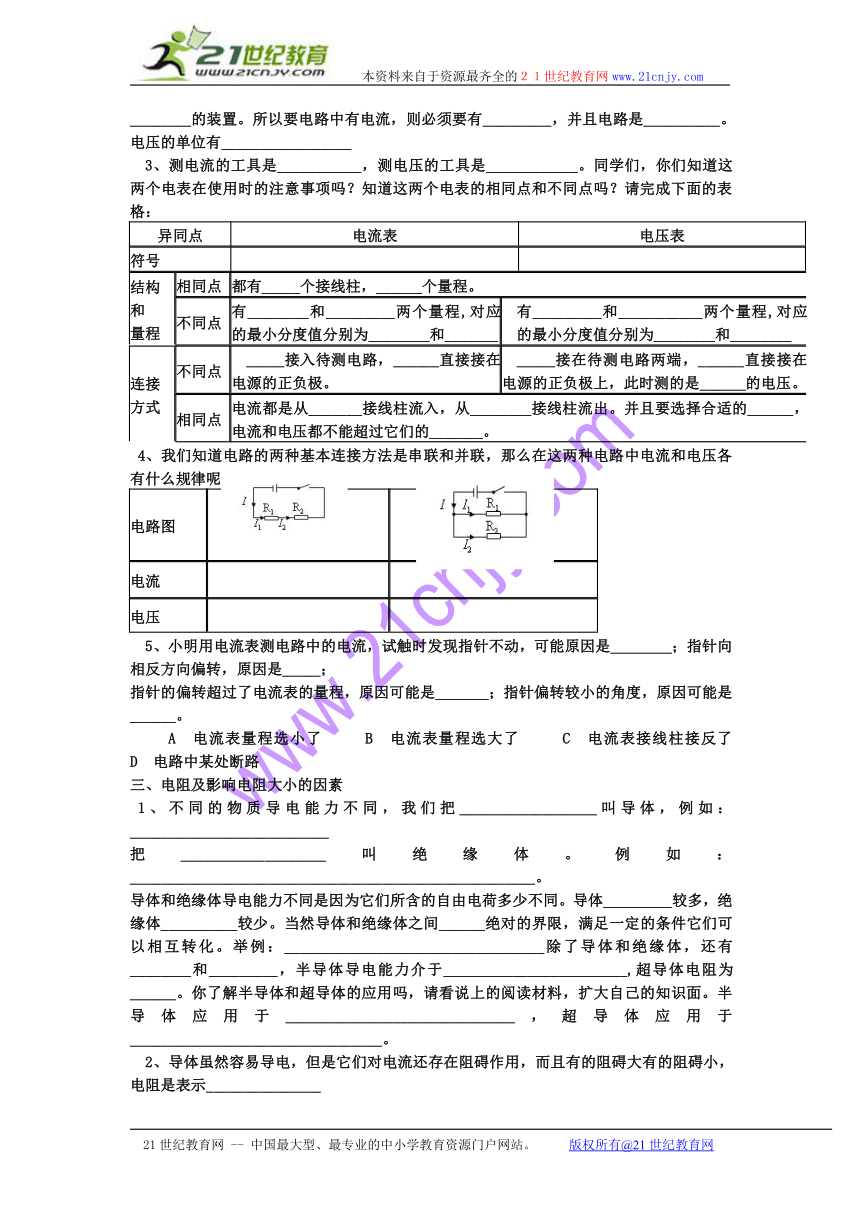

2、自由电荷发生定向移动形成电流的原因是受到__________的作用，而电源是提供________的装置。所以要电路中有电流，则必须要有_________，并且电路是__________。电压的单位有_________________
3、测电流的工具是___________，测电压的工具是____________。同学们，你们知道这两个电表在使用时的注意事项吗？知道这两个电表的相同点和不同点吗？请完成下面的表格：
异同点 电流表 电压表
符号
结构和量程 相同点 都有_____个接线柱，______个量程。
不同点 有________和_________两个量程,对应的最小分度值分别为________和_______ 有_________和___________两个量程,对应的最小分度值分别为________和________
连接方式 不同点 _____接入待测电路，______直接接在电源的正负极。 _____接在待测电路两端，______直接接在电源的正负极上，此时测的是______的电压。
相同点 电流都是从_______接线柱流入，从________接线柱流出。并且要选择合适的______，电流和电压都不能超过它们的_______。
4、我们知道电路的两种基本连接方法是串联和并联，那么在这两种电路中电流和电压各有什么规律呢？
电路图
电流
电压
5、小明用电流表测电路中的电流，试触时发现指针不动，可能原因是________；指针向相反方向偏转，原因是_____；
指针的偏转超过了电流表的量程，原因可能是_______；指针偏转较小的角度，原因可能是______。
A 电流表量程选小了 B 电流表量程选大了 C 电流表接线柱接反了 D 电路中某处断路
三、电阻及影响电阻大小的因素
1、不同的物质导电能力不同，我们把__________________叫导体，例如：__________________________
把___________________叫绝缘体。例如：_____________________________________________________。
导体和绝缘体导电能力不同是因为它们所含的自由电荷多少不同。导体_________较多，绝缘体__________较少。当然导体和绝缘体之间______绝对的界限，满足一定的条件它们可以相互转化。举例：__________________________________除了导体和绝缘体，还有________和_________，半导体导电能力介于________________________,超导体电阻为______。你了解半导体和超导体的应用吗，请看说上的阅读材料，扩大自己的知识面。半导体应用于______________________________，超导体应用于_________________________________。

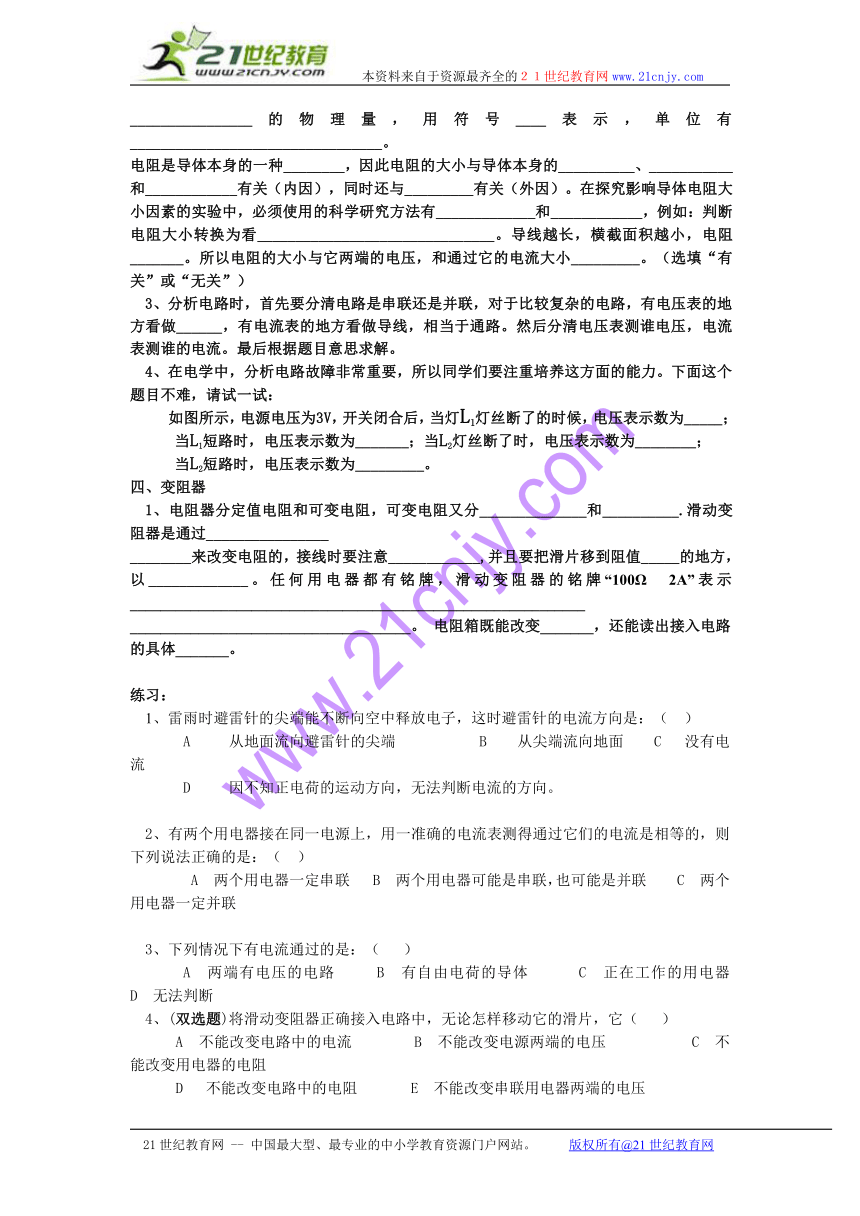

2、导体虽然容易导电，但是它们对电流还存在阻碍作用，而且有的阻碍大有的阻碍小，电阻是表示_______________
________________的物理量，用符号____表示，单位有_________________________________。
电阻是导体本身的一种________，因此电阻的大小与导体本身的__________、___________和____________有关（内因），同时还与_________有关（外因）。在探究影响导体电阻大小因素的实验中，必须使用的科学研究方法有_____________和____________，例如：判断电阻大小转换为看_______________________________。导线越长，横截面积越小，电阻_______。所以电阻的大小与它两端的电压，和通过它的电流大小_________。（选填“有关”或“无关”）
3、分析电路时，首先要分清电路是串联还是并联，对于比较复杂的电路，有电压表的地方看做______，有电流表的地方看做导线，相当于通路。然后分清电压表测谁电压，电流表测谁的电流。最后根据题目意思求解。
4、在电学中，分析电路故障非常重要，所以同学们要注重培养这方面的能力。下面这个题目不难，请试一试：
如图所示，电源电压为3V，开关闭合后，当灯L1灯丝断了的时候，电压表示数为_____；
当L1短路时，电压表示数为_______；当L2灯丝断了时，电压表示数为________；
当L2短路时，电压表示数为_________。
四、变阻器
1、电阻器分定值电阻和可变电阻，可变电阻又分______________和__________.滑动变阻器是通过________________
________来改变电阻的，接线时要注意____________,并且要把滑片移到阻值_____的地方，以_____________。任何用电器都有铭牌，滑动变阻器的铭牌“100Ω 2A”表示____________________________________________________________
_____________________________________。 电阻箱既能改变_______，还能读出接入电路的具体_______。
练习：
1、雷雨时避雷针的尖端能不断向空中释放电子，这时避雷针的电流方向是：（ ）
A 从地面流向避雷针的尖端 B 从尖端流向地面 C 没有电流
D 因不知正电荷的运动方向，无法判断电流的方向。
2、有两个用电器接在同一电源上，用一准确的电流表测得通过它们的电流是相等的，则下列说法正确的是：（ ）
A 两个用电器一定串联 B 两个用电器可能是串联，也可能是并联 C 两个用电器一定并联
3、下列情况下有电流通过的是：（ ）
A 两端有电压的电路 B 有自由电荷的导体 C 正在工作的用电器 D 无法判断
4、(双选题)将滑动变阻器正确接入电路中，无论怎样移动它的滑片，它（ ）
A 不能改变电路中的电流 B 不能改变电源两端的电压 C 不能改变用电器的电阻
D 不能改变电路中的电阻 E 不能改变串联用电器两端的电压
5、灯丝烧断再搭上，灯丝的长度变______，因此灯丝的电阻变_____；灯泡用久后因灯丝在高温下______，使灯丝的_____________变小，灯丝的电阻变______；由于钨丝的电阻随温度的升高而________，因此，灯泡发光时的电阻比不发光时的电阻______，如果灯泡被烧坏，一般发生在______时。（填写“开灯”或“关灯”）
6、 关于滑动变阻器的使用，下列说法错误的是：（ ）
A 使用滑动变阻器时必须有电流通过滑片，否则不能变阻
B 使用前应将滑片置于电阻最大处
C 通过滑动变阻器的电流不能长时间超过允许通过的最大电流值
D 调光台灯的变阻器能改变灯泡灯丝的电阻
7、如图所示，开关闭合时，通过灯L1、L2和L3的电流分别是0.4A、0.2A和0.8A，
则电流表A1的示数为_______， A2的示数为_________，
A3的示数为_________，A4的示数为___________。
8、下列说法中正确的是：( )
A 断路时，可能把电源烧坏 B 短路时，可能把用电器烧坏
C 把各元件的实物用导线连接起来的图叫做电路图。
D 用规定的符合表示电路连接的图叫做电路图
9、根据电路连接实物时，下列说法中正确的是：（ ）
A 必须从电源正极开始连线 B 电源必须是最后接上去
C 连线时，开关必须是断开的 D 必须保证导线是直的
10、如图所示电路中，L1和L2是两只相同的小灯泡，当开关S闭合后，灯L1发光，L2不发光，
则产生故障的原因可能是（ ）
A L1的灯丝断了 B L2的灯丝断了
C L1被短路 D L2被短路
11、如图甲所示电路中，A1、A2指针位置都如图乙所示，则A1示数是：______，A2示数是______。
12、如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则R1、R2两端电压分别为( )
A、 4.8V 1.2V
B、 1.2V 6V
C、 6V 1.2V
D、 1.2V 4.8V
13、如图所示，图中有两个灯泡，四只电流表，A1、A2、A3、A4示数分别为I1、I2、I3、I4，下列结论中正确的是：（ ）
A I1=I4>I2=I3
B I1=I2=I3=I4
C I1>I2>I3>I4
D I1=I4>I2>I3
14、如图所示电路中，闭合开关后，只有一盏灯亮，两电流表示数相同，则可能的原因是( )
A 灯L1断路 B 灯L1短路
C 灯L2断路 D 灯L2短路
15、如图所示电路中，闭合开关S后，灯泡L1发光，电流表有示数，但灯L2不亮，原因可能是（ ）
A、灯L2的灯丝断了或灯L2与灯座未接通
B、电流表被烧坏了
C、电流表的两个接线柱间被短路了
D、灯L2的两个接线柱间被短路了
16、下列用电器正常工作时，电流最接近200mA的是（ ）
A 学生用计算器 B 手电筒 C 家用空调 D 电饭锅
17、用电流表测电流时，某同学接入电路的是0～0.6A量程，却按0～3A量程读成2.4A，则实际测得的电流是________。
18、如图所示电路中，A1的示数为1A，A2的示数为1.2A，
A3的示数为1.8A，则通过L1的电流为_______，
通过L2的电流为________，通过L3的电流为_____。
19、如图所示电路中，当开关S断开时，下列说法正确的是（ ）
A 开关两端电压为零 B 电灯两端电压为零
C 电源两端电压为零 D 以上说法都不正确
20、如图所示电路中，开关S闭合时，若灯都不会烧坏，则能发光的灯是( )
A 只有L2 B 都发光
C L1和L2 D 都不发光
21、如图甲所示电路中，电流表测通过小灯泡的电流，电压表测小灯泡两端的电压，若将两表位置对调，如图乙所示，则会出现的现象是( )
A 电流表烧坏
B 电压表烧坏
C 两表都不会烧坏，但都没有示数
D 电流表没有示数，电压表有示数
22、条形码扫描器广泛应用于商业、邮政、交通等领域，扫描器中光敏二极管的主要 材料是( )
A 有机高分子材料 B 超导材料 C 半导体材料 D 纳米材料
23、如图所示电路中，下列说法正确的是( )
A 电流表A1测的是通过L3的电流
B 电流表A1测的是通过L1的电流
C 三盏灯的连接方式是并联
D 三盏灯不可能全部都发光。
24、如图所示，闭合开关后，通过L1的电流为0.5A,通过L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来。
25、如图所示电路中，虚线框表示一只黑箱，箱内有一个电池组，一只红灯，一只绿灯和一只电铃，A、B、C、D为四个接线柱，请按下面要求画出黑箱内电路图，用导线连接A、B时，铃响红灯亮，用导线连接A、C时，铃响绿灯亮，用导线连接A、D时，铃响灯不亮。
