第十一章简单机械和功

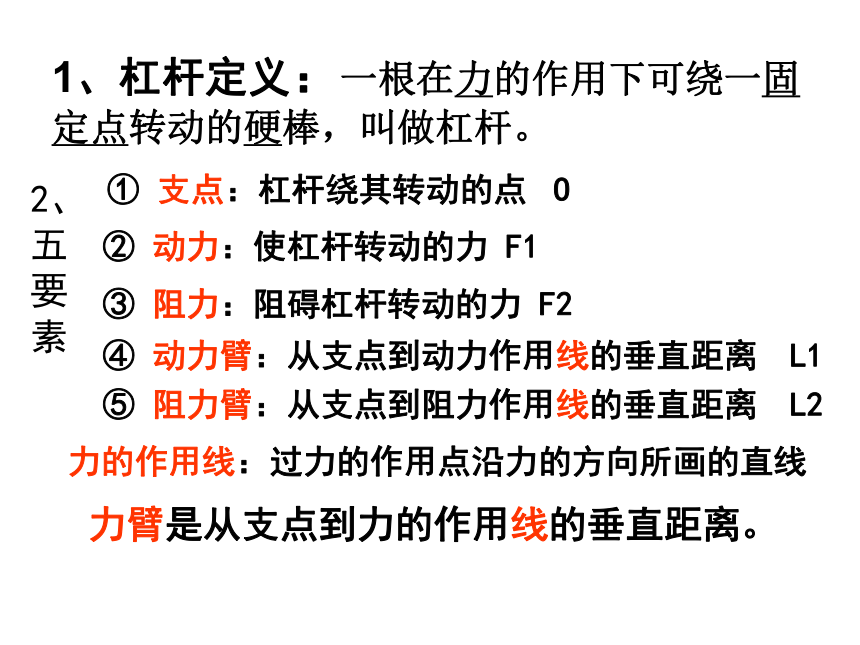

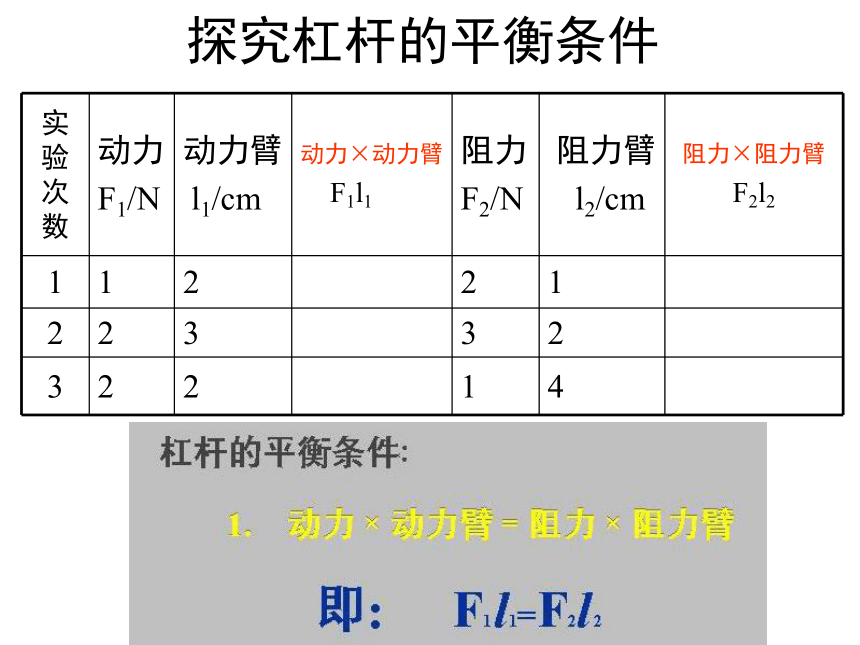

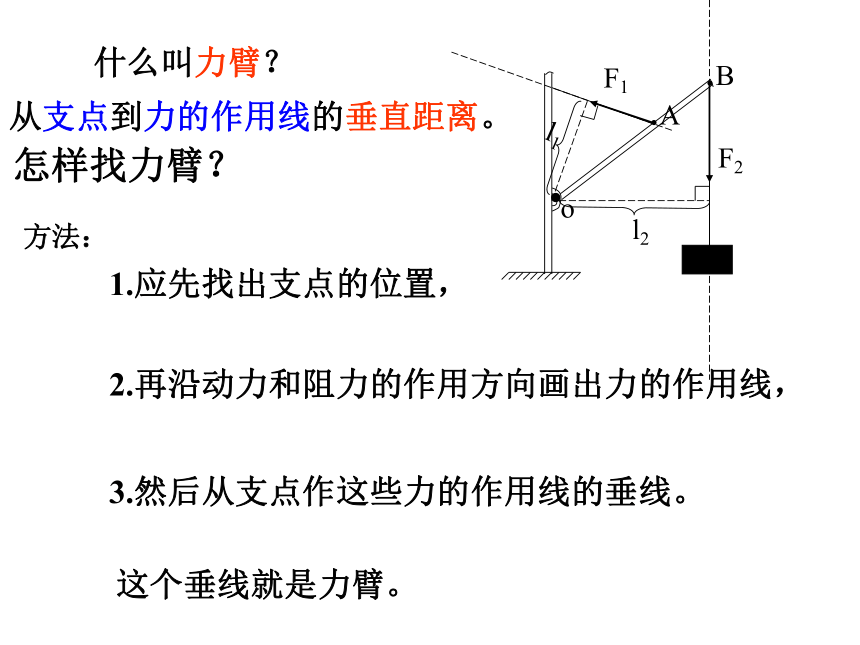

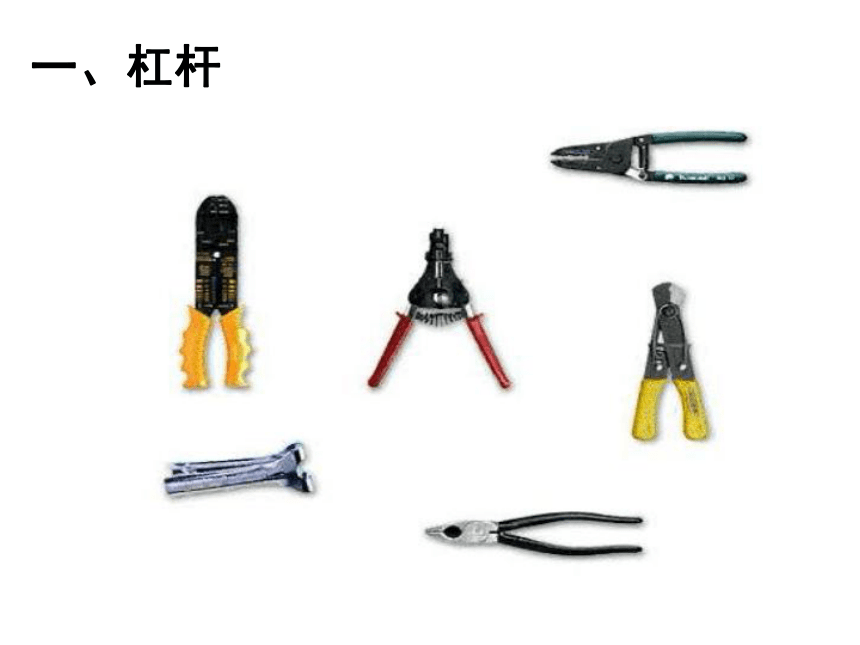

课件28张PPT。第一部分：四种机械一、杠杆1、杠杆定义：一根在力的作用下可绕一固定点转动的硬棒，叫做杠杆。① 支点：杠杆绕其转动的点 O② 动力：使杠杆转动的力 F1③ 阻力：阻碍杠杆转动的力 F2④ 动力臂：从支点到动力作用线的垂直距离 L1⑤ 阻力臂：从支点到阻力作用线的垂直距离 L2力臂是从支点到力的作用线的垂直距离。力的作用线：过力的作用点沿力的方向所画的直线2、五要素什么叫力臂？从支点到力的作用线的垂直距离。怎样找力臂？方法：1.应先找出支点的位置，2.再沿动力和阻力的作用方向画出力的作用线，3.然后从支点作这些力的作用线的垂线。这个垂线就是力臂。 下图是一种常见活塞式抽水机的示意图，在图中画出手柄所受动力F1的力臂和阻力。3、探究杠杆的平衡条件

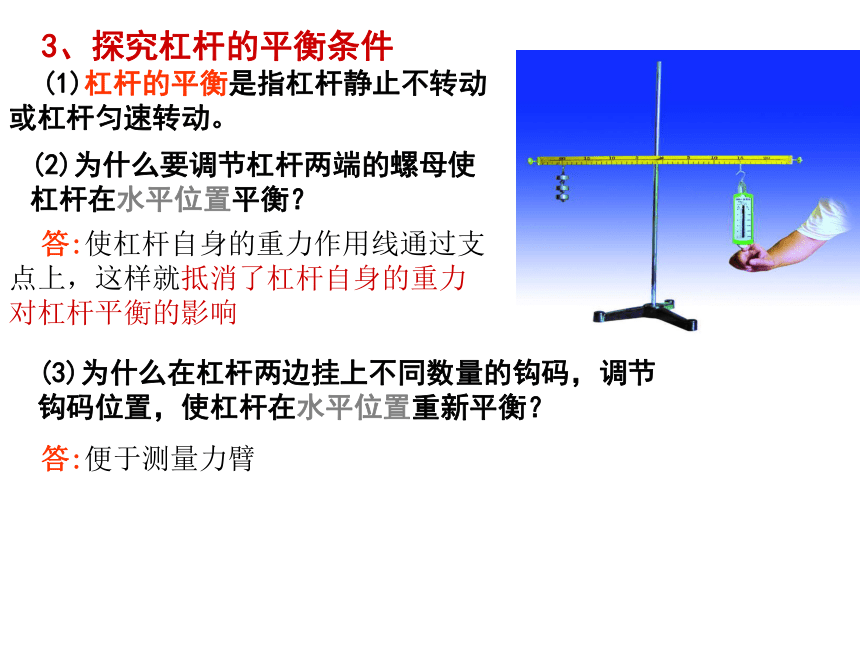

(1)杠杆的平衡是指杠杆静止不转动或杠杆匀速转动。答:使杠杆自身的重力作用线通过支点上，这样就抵消了杠杆自身的重力对杠杆平衡的影响(2)为什么要调节杠杆两端的螺母使杠杆在水平位置平衡？(3)为什么在杠杆两边挂上不同数量的钩码，调节钩码位置，使杠杆在水平位置重新平衡？答:便于测量力臂探究杠杆的平衡条件 (3)动力臂<阻力臂, 费力杠杆（费力、省距离）(1)动力臂>阻力臂, 省力杠杆（省力、费距离） (2)动力臂=阻力臂, 等臂杠杆4、杠杆分类:3、滑轮组的特点：既可省力，又可改变施力的方向实验结果：拉力F的大小与吊起动滑轮的绳子股数n有关。n=2n=3二、滑轮1、定滑轮的特点：使用定滑轮不能省力,但可以改变力的方向2、动滑轮的特点：使用动滑轮能省（一半）力，但不可以改变力的方向三、轮轴1、实质：省力杠杆2、特点：省力，费距离四、斜面1、作用：省力2、特点：斜面坡度越大，越省力；第二部分：功 功率一、功1、做功的两个必要因素：
（1）有力作用在物体上；
（2）物体在这个力的方向上移动一段距离2、功的定义：力和物体在力的方向上移动距离的乘积3、功的计算：W=FSW=Gh二、功率2、定义：单位时间内所做的功1、意义：表示做功快慢3、公式：P=W/t4、人做功的功率约为50W第三部分：机械效率有用功 ：对人们有用且必须做的功额外功 ：并非需要但又不得不做的功总功 　：有用功与额外功的总和
一、有用功、额外功、总功 W总=W有用+W额二、 机 械 效 率1.定义：有用功与总功的比值叫机械效率.2.表达式: 没有！因为有用功总小于总功，所以
机械效率总小于1 ？？？ 有没有机械效率为100%的机械？为什么？100%三、斜面的机械效率斜面的机械效率与斜面的坡度和粗糙程度有关。当斜面的粗糙程度相同时，斜面的坡度越大，机械效率越高；当斜面的坡度相同时，斜面的越光滑，机械效率越高；四、滑轮组的机械效率滑轮组的机械效率与物重与动滑轮重有关；提高滑轮组机械效率的方法有：
（1）增大物重；
（2）减小动滑轮重；
（3）加轮滑油（减小摩擦）1、图4是一种垃圾夹的结构示意图.拉绳的一端固定在手把上，另一端穿过空心管杆后与两夹爪的一端相连接.当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩；当松开手把时，夹爪在弹簧的作用下恢复原状.在使用过程中，手把和夹爪分别是
A．省力杠杆 费力杠杆 B．费力杠杆 省力杠杆
C．省力杠杆 省力杠杆 D．费力杠杆 费力杠杆2、如图6所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力——位移传感器竖直作用在杆上，并能使杆始终保持水平平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图7所示。据图可知金属杆重
A．5 N B．10 N C．20 N D．40 N3、提高机车的额定功率是铁路进一步提速要解决的一个重要课题。机车的输出功率等于牵引力与速度的乘积。若列车所受阻力与速度成正比，那么，列车提速前后分别以最高时速120 km和180 km在平直轨道上匀速行驶时，机车的输出功率之比为
A．2﹕3 B．3﹕2 C．4﹕9 D．9﹕44.汶川地震中，滚滚的山石挡住了道路。增援人员要用撬棒撬开山石，分别沿如图所示的四个方向用力，其中最省力的是
A.沿F1方向 B.沿F2方向
C.沿F3方向 D.沿F4方向5．如图10所示，甲、乙两人将一木箱从一楼抬上三楼，甲对木箱做的功________乙对木箱做的功(填“大于”、“等于”或“小于”)．6．跳绳是一种简便易行的锻炼方式.图7描绘了某同学某次跳绳时重心移动的高度h随时间t变化的图像.由图像可知，他的重心移动的最大高度为 cm.若该同学的体重为500N，则他1min内克服重力做功的功率为 W.
