课件21张PPT。1.7电容器与电容昆一中 徐转琼

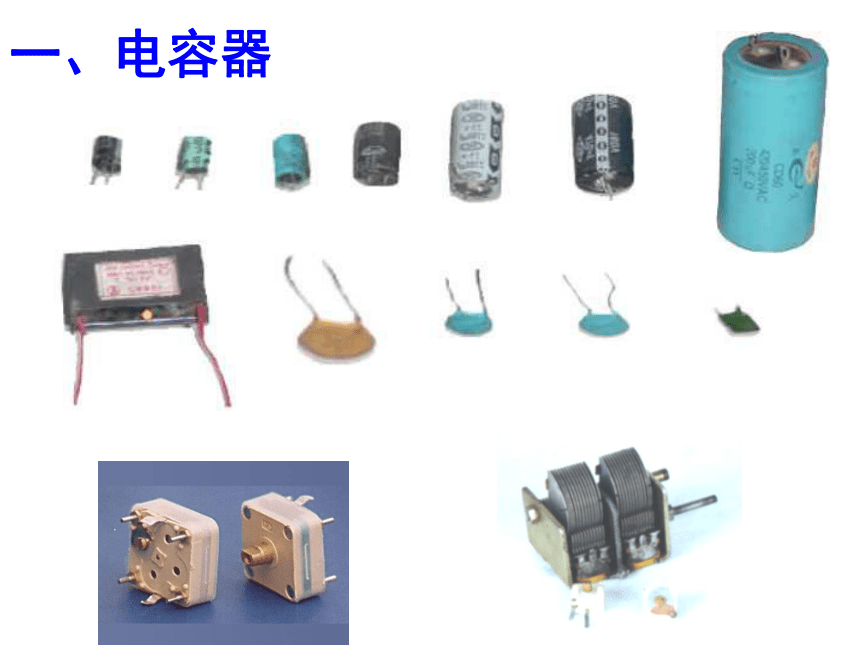

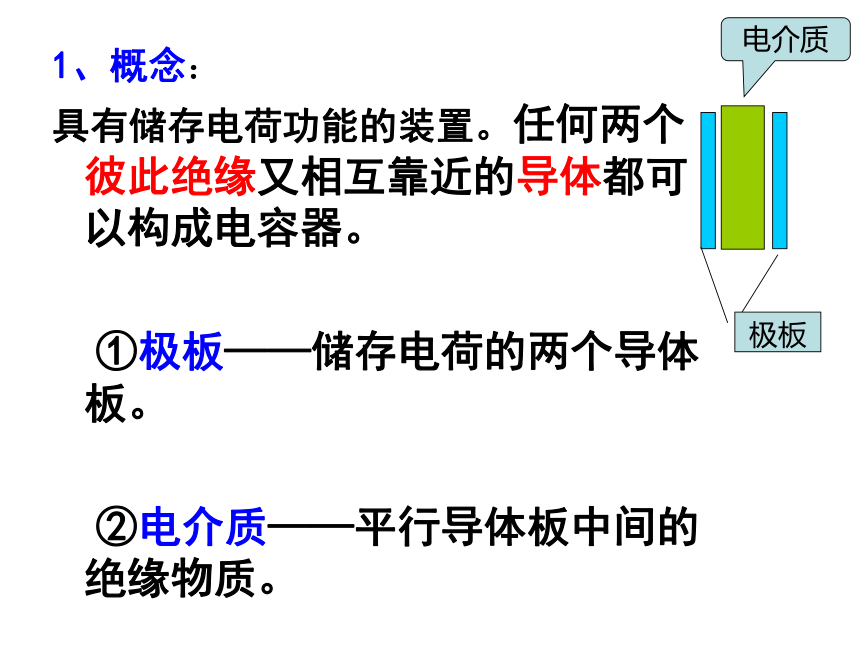

一、电容器一、电容器电介质3）两条引线1、概念：
具有储存电荷功能的装置。任何两个彼此绝缘又相互靠近的导体都可以构成电容器。
①极板——储存电荷的两个导体板。
②电介质——平行导体板中间的绝缘物质。

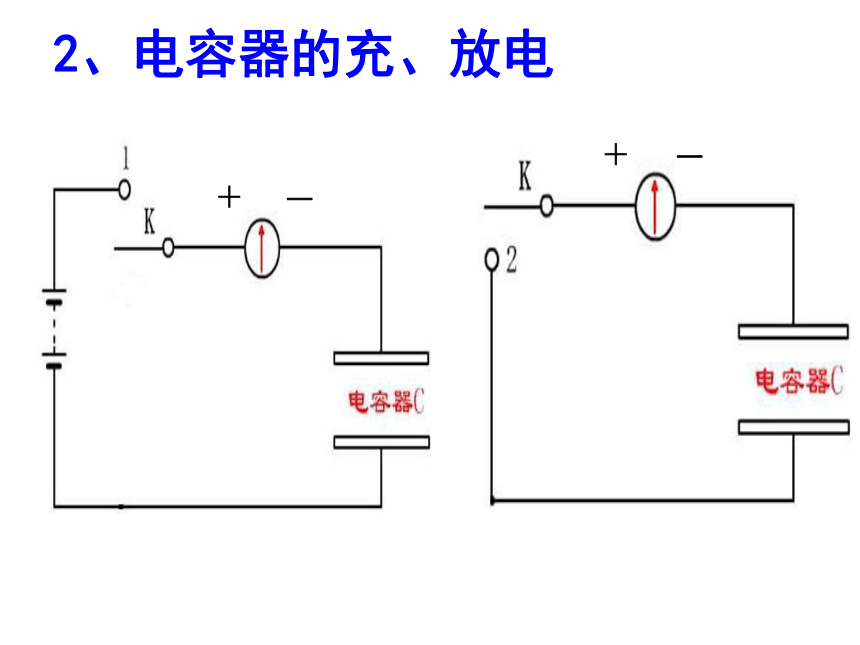

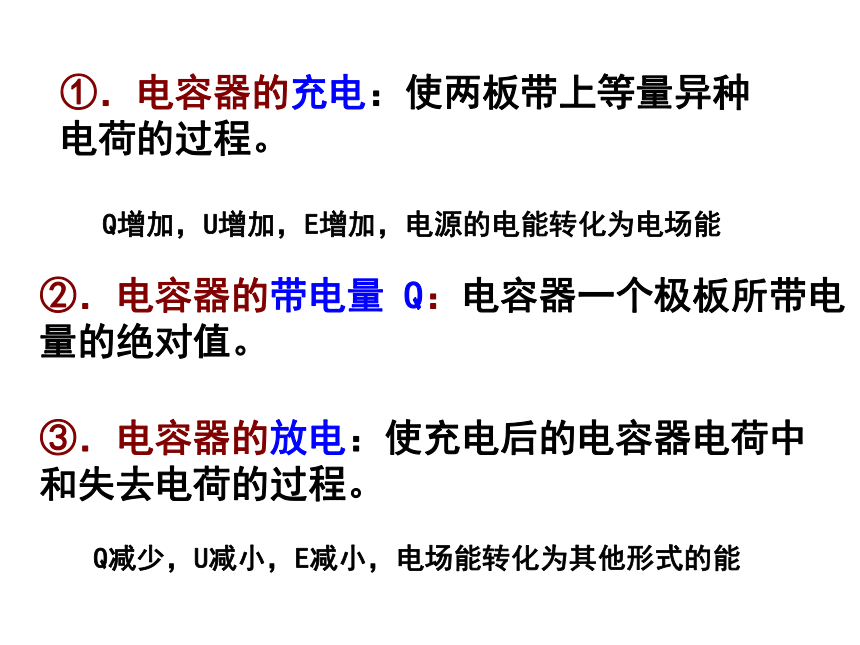

2、电容器的充、放电①．电容器的充电：使两板带上等量异种电荷的过程。
Q增加，U增加，E增加，电源的电能转化为电场能③．电容器的放电：使充电后的电容器电荷中
和失去电荷的过程。
Q减少，U减小，E减小，电场能转化为其他形式的能②．电容器的带电量 Q：电容器一个极板所带电量的绝对值。

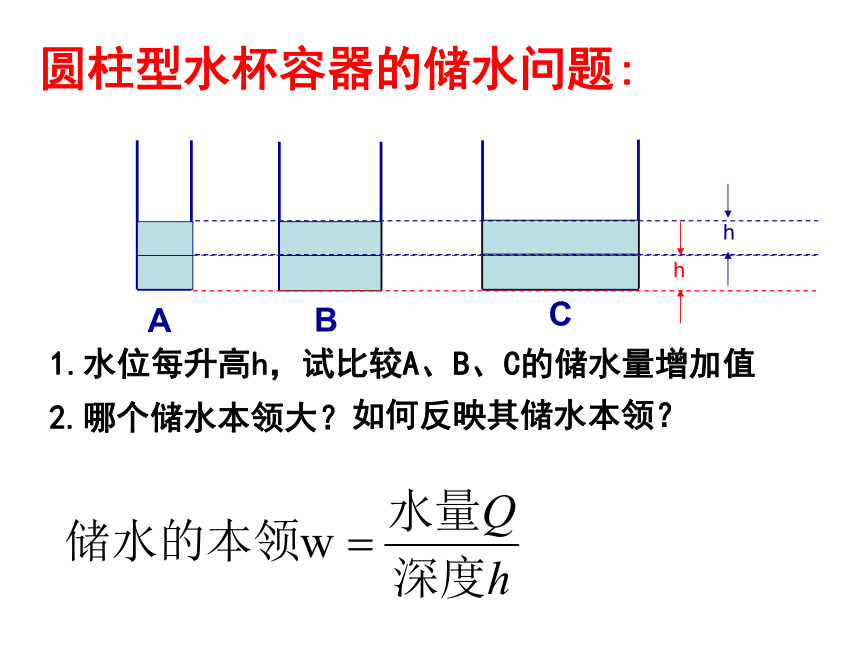

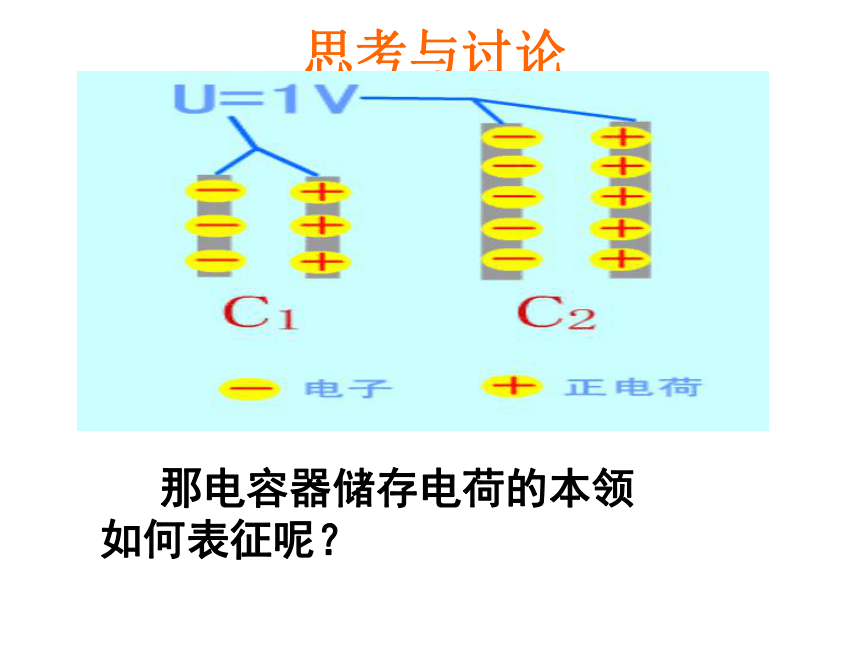

圆柱型水杯容器的储水问题:hhABC1.水位每升高h，试比较A、B、C的储水量增加值2.哪个储水本领大？如何反映其储水本领？思考与讨论 那电容器储存电荷的本领如何表征呢？1、电压恒定，比较电容与电荷的关系2、电荷恒定，比较电容与电压的关系二、电容C正比于Q
C反比于U1.引入目的：表征电容器容纳电荷本领的大小 2.定义：电容器所带的电荷量Q与电容器两极板间电势差U的比值，叫做电容器的电容. 3.公式：4.单位：　　库/伏1法拉＝1法（F） 1 F＝1C/V1F＝106uF＝1012pF　　微法(uF)　　皮法(pF)5影响因素：由电容器自身（结构特点）决定，与电荷量Q及U无关6说明：电容在数值上等于使两极板间的电势差变化1V时，所变化电荷量。三、平行板电容器的电容平行板电容器的电容究竟与哪些因素有关？
图片实验现象统计正比正比反比（Q都相同）三、平行板电容器的电容1.板间是真空时：2 .板间充满介质时：式中 S表示两板的正对面积
d表示两板间的距离
εr是电介质的相对介电常数，与电介质的性质有关。几种常用介质的相对介电常数：见课本P30 五、几个重要指标工作电压 额定电压 击穿电压六、小结一、电容器 1、概念
2、电容器的充放电
1、定义
2、定义式
二、电容 3、单位
4、影响因素小结（续）三、平行板电容器的电容

极板间是真空时
极板间充满介质时

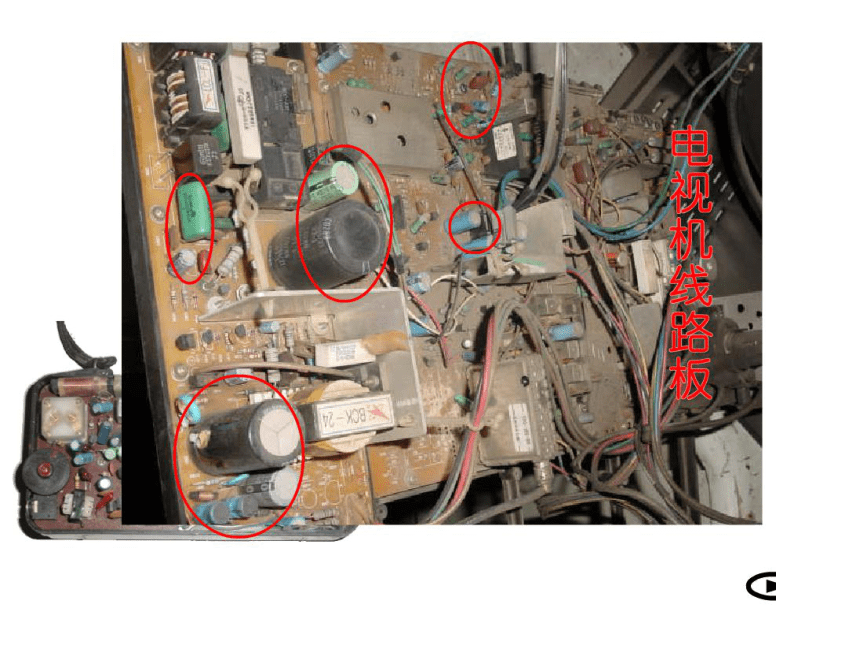

四、常见电容器
五、几个指标
