课件14张PPT。第三章 电磁感应

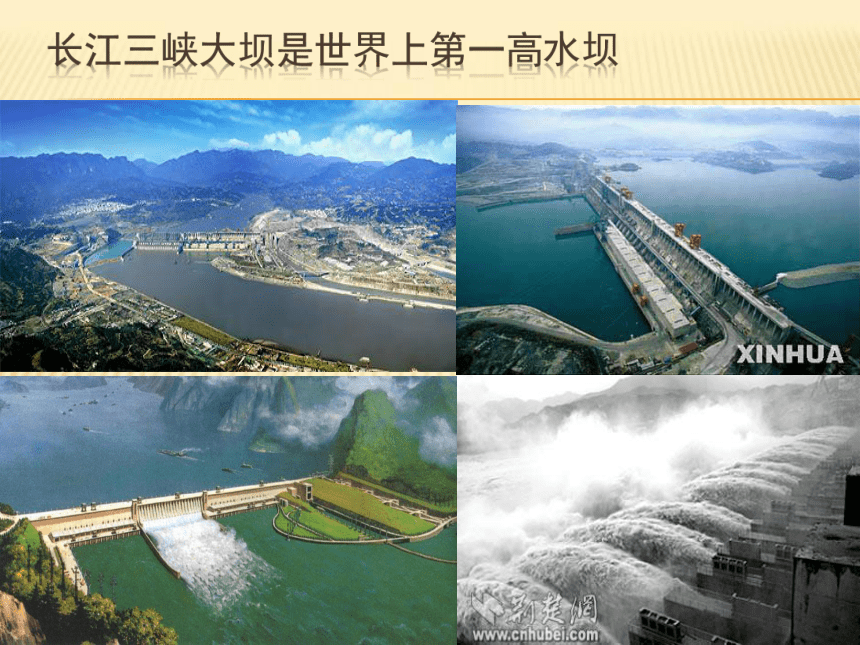

3.4、变压器长江三峡大坝是世界上第一高水坝问题一电压输送需要达到数百KV
工厂用电电压380V，家庭用电电压220V
地铁用电电压750V，手机用电5V
而大型发电机发出的电按等级一般有10.5KV，13KV，15.75KV，18KV几种
怎么办呢？
一、变压器变压器：为了适应各种用电器对电压的不同需求，实现电改变的重要设备。

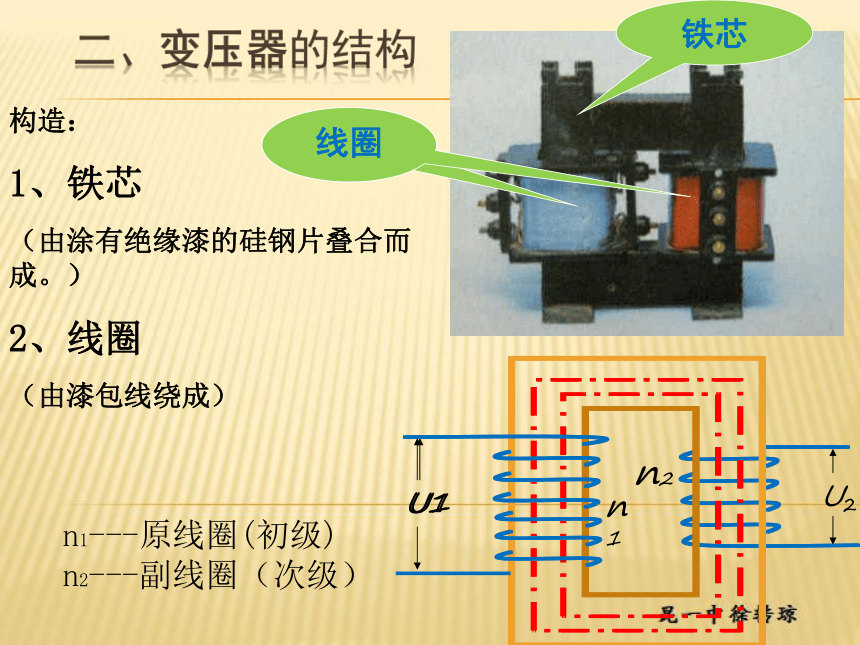

二、变压器的结构构造：
1、铁芯
（由涂有绝缘漆的硅钢片叠合而成。）
2、线圈
（由漆包线绕成）铁芯n1---原线圈(初级)

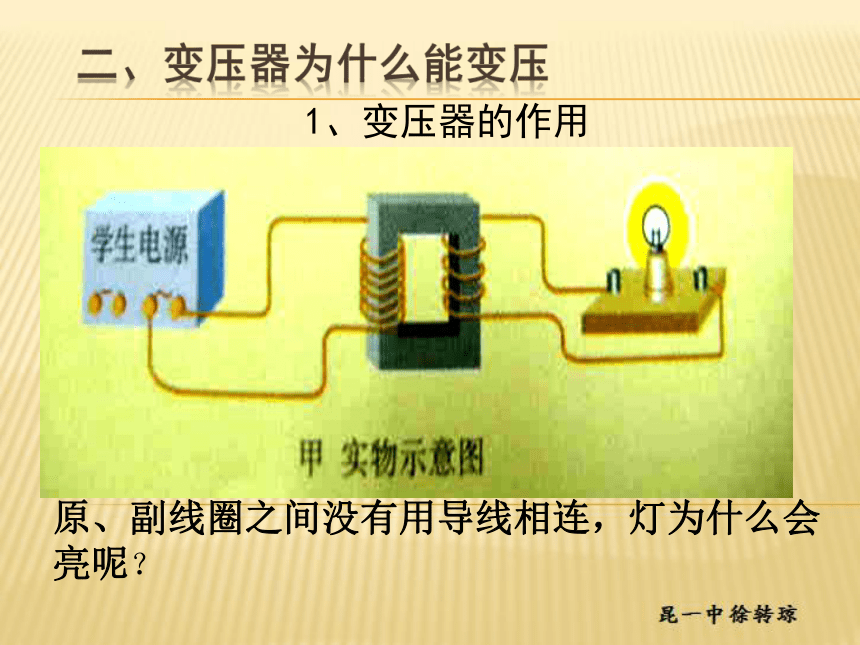

n2---副线圈（次级）原、副线圈之间没有用导线相连，灯为什么会亮呢？1、变压器的作用二、变压器为什么能变压原线圈中通过电流铁芯中有磁场通过副线圈的磁通量变交变电流大小方向变
铁芯中磁场强度方向变小灯亮产生感应电动势问题二：原线圈中电压与副线圈中的电压有什么样的关系呢？实验器材：
学生电源、可拆变压器（配置几个不同匝数的
线圈）、多用电表
实验方法：控制变量法实验结果：线圈匝数多的一侧电压大。三、探究变压器两个线圈电压的关系（1）电压关系
　　　由于原、副线圈中具有相同的???t．根据法拉第电磁感应定律有：U1n1n2U2理论分析实验结果　　由于不计原、副线圈的电阻，因而 ：n2> n1时，U2>U1，这种变压器叫做升压变压器． n2< n1时，U22.变压器虽能改变电压、电流，但不能改变功率和频率，输入功率总等于输出的总功率，次级交变电流的频率总等于初级交变电流的频率．
3.变压器仅适用于交流电源
