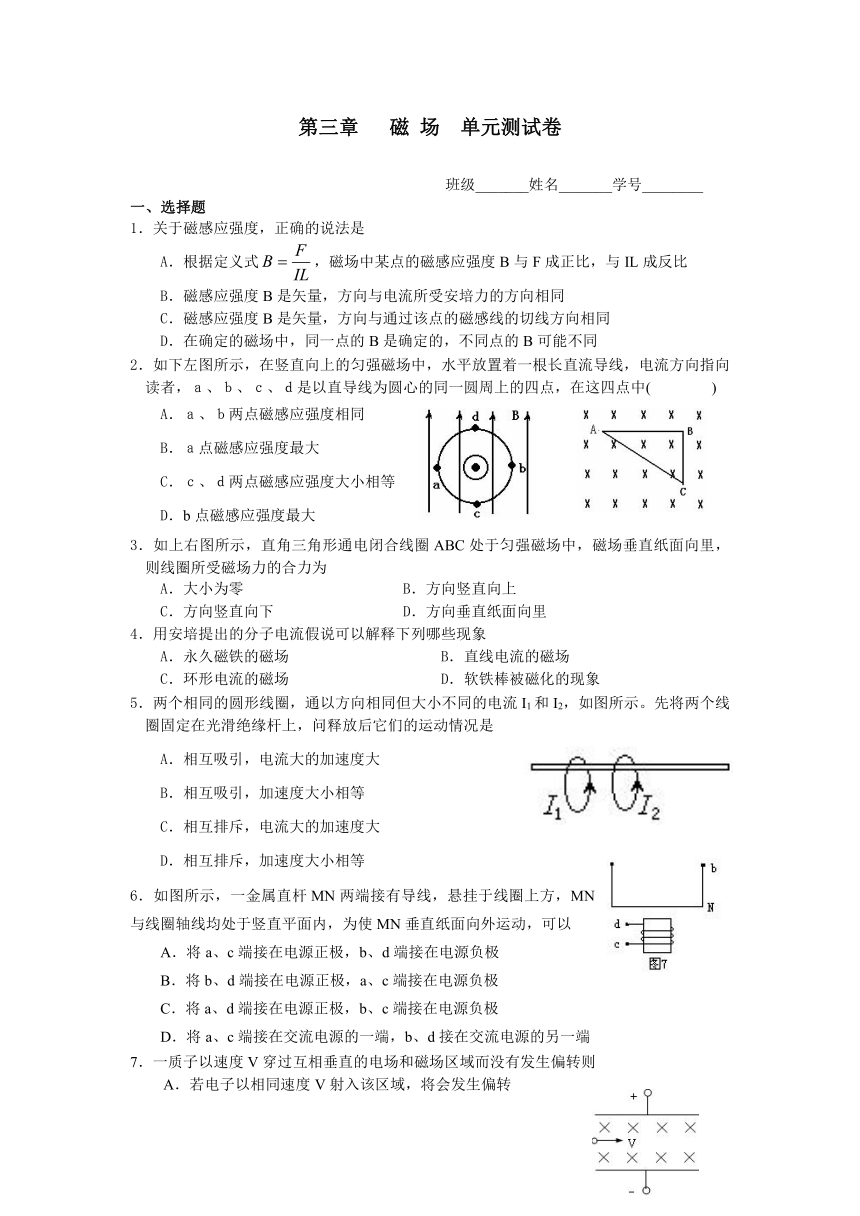

第三章 磁场单元测试卷

第三章 磁 场 单元测试卷
班级_______姓名_______学号________
一、选择题
1．关于磁感应强度，正确的说法是
A．根据定义式，磁场中某点的磁感应强度B与F成正比，与IL成反比
B．磁感应强度B是矢量，方向与电流所受安培力的方向相同
C．磁感应强度B是矢量，方向与通过该点的磁感线的切线方向相同
D．在确定的磁场中，同一点的B是确定的，不同点的B可能不同
2．如下左图所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中( )
A．ａ、ｂ两点磁感应强度相同
B．ａ点磁感应强度最大
C．ｃ、ｄ两点磁感应强度大小相等
D．b点磁感应强度最大
3．如上右图所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为
A．大小为零 B．方向竖直向上
C．方向竖直向下 D．方向垂直纸面向里
4．用安培提出的分子电流假说可以解释下列哪些现象
A．永久磁铁的磁场 B．直线电流的磁场
C．环形电流的磁场 D．软铁棒被磁化的现象
5．两个相同的圆形线圈，通以方向相同但大小不同的电流I1和I2，如图所示。先将两个线圈固定在光滑绝缘杆上，问释放后它们的运动情况是
A．相互吸引，电流大的加速度大
B．相互吸引，加速度大小相等
C．相互排斥，电流大的加速度大
D．相互排斥，加速度大小相等
6．如图所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于竖直平面内，为使MN垂直纸面向外运动，可以　
　　A．将a、c端接在电源正极，b、d端接在电源负极
　　B．将b、d端接在电源正极，a、c端接在电源负极
　　C．将a、d端接在电源正极，b、c端接在电源负极
　　D．将a、c端接在交流电源的一端，b、d接在交流电源的另一端
7．一质子以速度V穿过互相垂直的电场和磁场区域而没有发生偏转则
A．若电子以相同速度V射入该区域，将会发生偏转
B．无论何种带电粒子(不计重力)，只要都以速度V射入都不会发生偏转

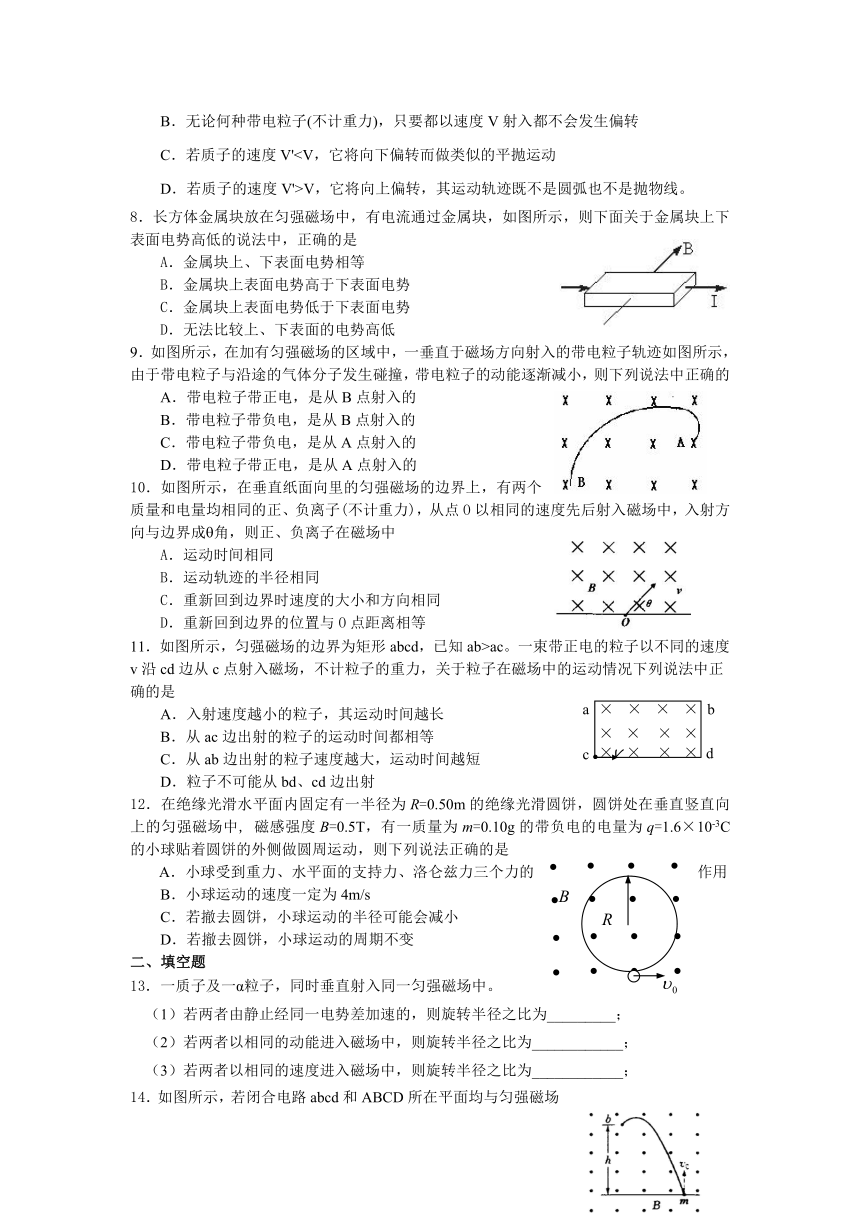

C．若质子的速度V'D．若质子的速度V'>V，它将向上偏转，其运动轨迹既不是圆弧也不是抛物线。
8．长方体金属块放在匀强磁场中，有电流通过金属块，如图所示，则下面关于金属块上下表面电势高低的说法中，正确的是
A．金属块上、下表面电势相等
B．金属块上表面电势高于下表面电势
C．金属块上表面电势低于下表面电势
D．无法比较上、下表面的电势高低
9．如图所示，在加有匀强磁场的区域中，一垂直于磁场方向射入的带电粒子轨迹如图所示，由于带电粒子与沿途的气体分子发生碰撞，带电粒子的动能逐渐减小，则下列说法中正确的
A．带电粒子带正电，是从B点射入的
B．带电粒子带负电，是从B点射入的
C．带电粒子带负电，是从A点射入的
D．带电粒子带正电，是从A点射入的
10．如图所示，在垂直纸面向里的匀强磁场的边界上，有两个质量和电量均相同的正、负离子(不计重力)，从点O以相同的速度先后射入磁场中，入射方向与边界成角，则正、负离子在磁场中
A．运动时间相同
B．运动轨迹的半径相同
C．重新回到边界时速度的大小和方向相同
D．重新回到边界的位置与O点距离相等
11．如图所示，匀强磁场的边界为矩形abcd，已知ab>ac。一束带正电的粒子以不同的速度v沿cd边从c点射入磁场，不计粒子的重力，关于粒子在磁场中的运动情况下列说法中正确的是
A．入射速度越小的粒子，其运动时间越长
B．从ac边出射的粒子的运动时间都相等
C．从ab边出射的粒子速度越大，运动时间越短
D．粒子不可能从bd、cd边出射
12．在绝缘光滑水平面内固定有一半径为R=0.50m的绝缘光滑圆饼，圆饼处在垂直竖直向上的匀强磁场中, 磁感强度B=0.5T，有一质量为m=0.10g的带负电的电量为q=1.6×10-3C的小球贴着圆饼的外侧做圆周运动，则下列说法正确的是
A．小球受到重力、水平面的支持力、洛仑兹力三个力的作用
B．小球运动的速度一定为4m/s
C．若撤去圆饼，小球运动的半径可能会减小
D．若撤去圆饼，小球运动的周期不变
二、填空题
13．一质子及一α粒子，同时垂直射入同一匀强磁场中。
（1）若两者由静止经同一电势差加速的，则旋转半径之比为_________；
（2）若两者以相同的动能进入磁场中，则旋转半径之比为____________；
（3）若两者以相同的速度进入磁场中，则旋转半径之比为____________；

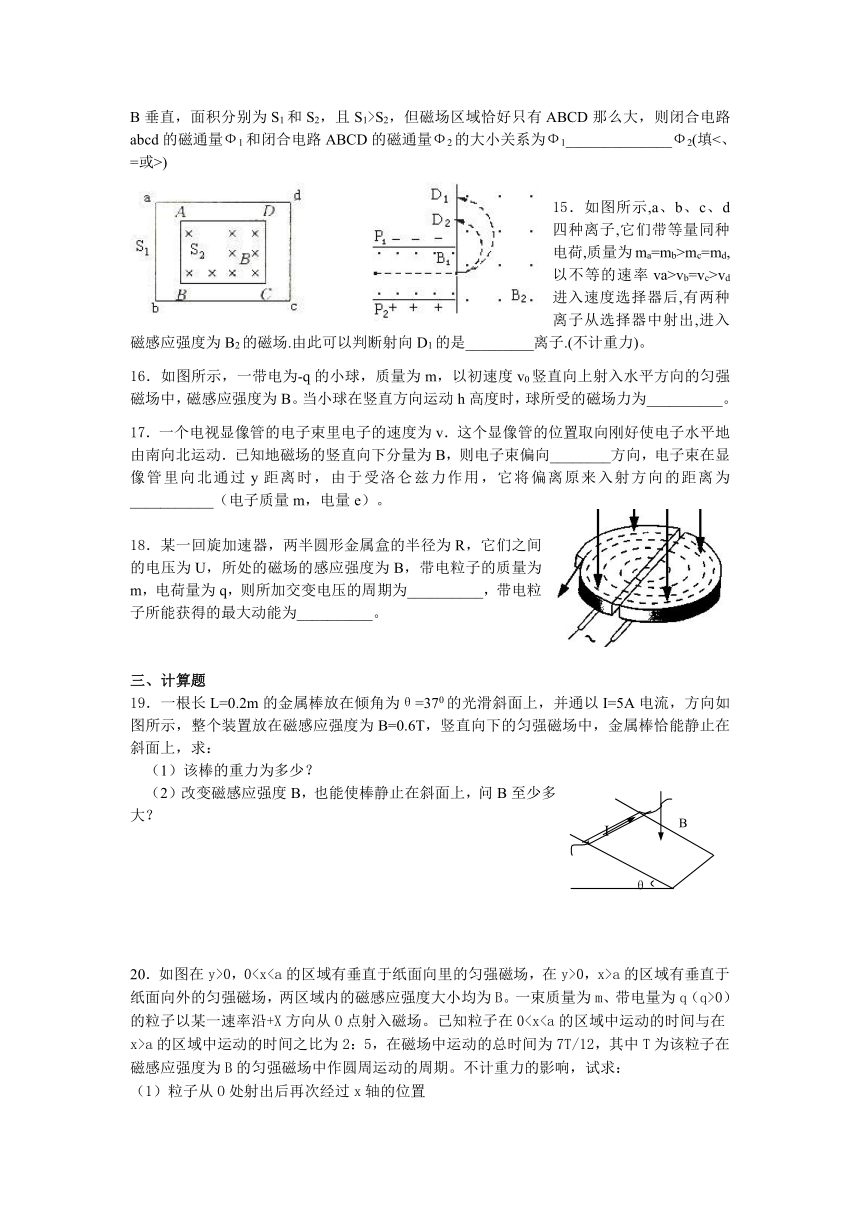

14．如图所示，若闭合电路abcd和ABCD所在平面均与匀强磁场B垂直，面积分别为S1和S2，且S1>S2，但磁场区域恰好只有ABCD那么大，则闭合电路abcd的磁通量Ф1和闭合电路ABCD的磁通量Ф2的大小关系为Ф1______________Ф2(填<、=或>)
15．如图所示,a、b、c、d四种离子,它们带等量同种电荷,质量为ma=mb>mc=md,以不等的速率va>vb=vc>vd进入速度选择器后,有两种离子从选择器中射出,进入磁感应强度为B2的磁场.由此可以判断射向D1的是_________离子.(不计重力)。
16．如图所示，一带电为-q的小球，质量为m，以初速度v0竖直向上射入水平方向的匀强磁场中，磁感应强度为B。当小球在竖直方向运动h高度时，球所受的磁场力为__________。
17．一个电视显像管的电子束里电子的速度为v．这个显像管的位置取向刚好使电子水平地由南向北运动．已知地磁场的竖直向下分量为B，则电子束偏向________方向，电子束在显像管里向北通过y距离时，由于受洛仑兹力作用，它将偏离原来入射方向的距离为___________（电子质量m，电量e）。
18．某一回旋加速器，两半圆形金属盒的半径为R，它们之间的电压为U，所处的磁场的感应强度为B，带电粒子的质量为m，电荷量为q，则所加交变电压的周期为__________，带电粒子所能获得的最大动能为__________。
三、计算题
19．一根长L=0.2m的金属棒放在倾角为θ=370的光滑斜面上，并通以I=5A电流，方向如图所示，整个装置放在磁感应强度为B=0.6T，竖直向下的匀强磁场中，金属棒恰能静止在斜面上，求：
（1）该棒的重力为多少？
（2）改变磁感应强度B，也能使棒静止在斜面上，问B至少多大？
20．如图在y>0，00，x>a的区域有垂直于纸面向外的匀强磁场，两区域内的磁感应强度大小均为B。一束质量为m、带电量为q（q>0）的粒子以某一速率沿+X方向从O点射入磁场。已知粒子在0a的区域中运动的时间之比为2：5，在磁场中运动的总时间为7T/12，其中T为该粒子在磁感应强度为B的匀强磁场中作圆周运动的周期。不计重力的影响，试求：
（1）粒子从O处射出后再次经过x轴的位置
（2）若从O处入射的粒子包含速率介于0到上述粒子的速率之间，则在X、Y轴上有粒子打到的区域
21．等边三角形ABC有以B点为圆心的垂直于纸面的匀强磁场，强度为B。一质量m、带电q的粒子以速度V0从A点沿AB方向射入磁场中，要使该粒子飞出磁场后沿BC射出，求圆形磁场区域的面积。
第三章 磁 场 单元测试卷
班级_______姓名_______学号________
一、选择题
题号 1 2 3 4 5 6 7 8 9 10 11 12
选项
二、填空题
13． 　 ， 　 ， ． 14． ． 15．
16 　 ___ ． 17． ， 18 ， ___ ．
三、计算题
19．
20．
21.
第三章 磁 场 单元测试卷答案
班级_______姓名_______学号________
一、选择题（每题4分，共48分。漏选得2分，错选不给分）
题号 1 2 3 4 5 6 7 8 9 10 11 12
选项 CD CD A AD B ABD BD C B BCD BC C
二、填空题(13、17、18题每空2分，14、15、16每题4分)
13．， 1:1，1:2． 14．= 15． b
16 17． ，
18 ， ．
三、计算题（共26分）
19（7分）．0.80N （3分）
0.48T，（3分）垂直斜面向下（1分）
20（10分）．（1）（3分）
（3分）
（2）（2分） （2分）
21（9分）. （3分） （3分） （3分）
