第十四章 了解电路
第二节 让电灯发光

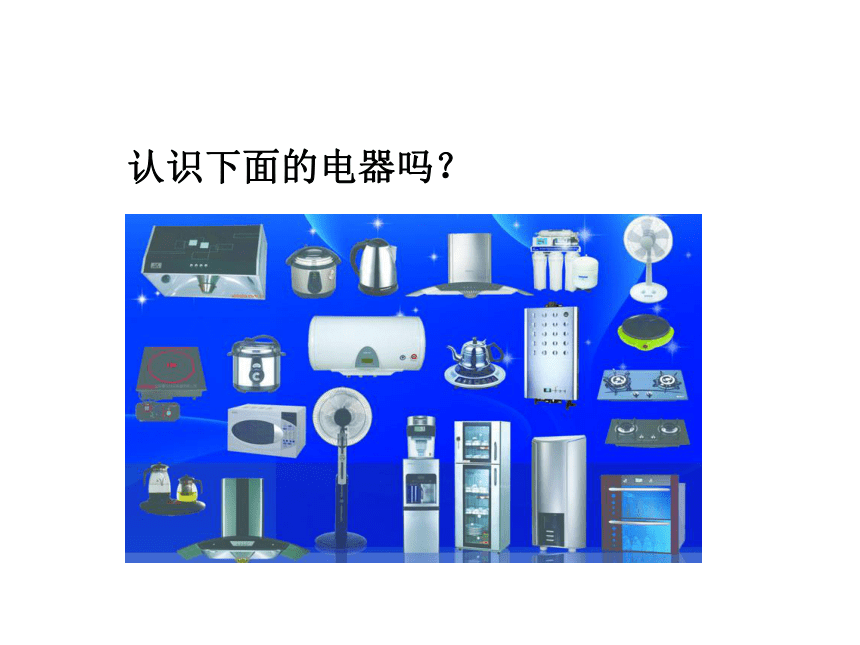

认识下面的电器吗？
美丽的夜景，实用的家电，在我们的日常生活中，处处用到电，离开了电，我们的生活就很难进行！
这些灯是怎么亮起来的呢？这些家电又是怎么工作的呢？

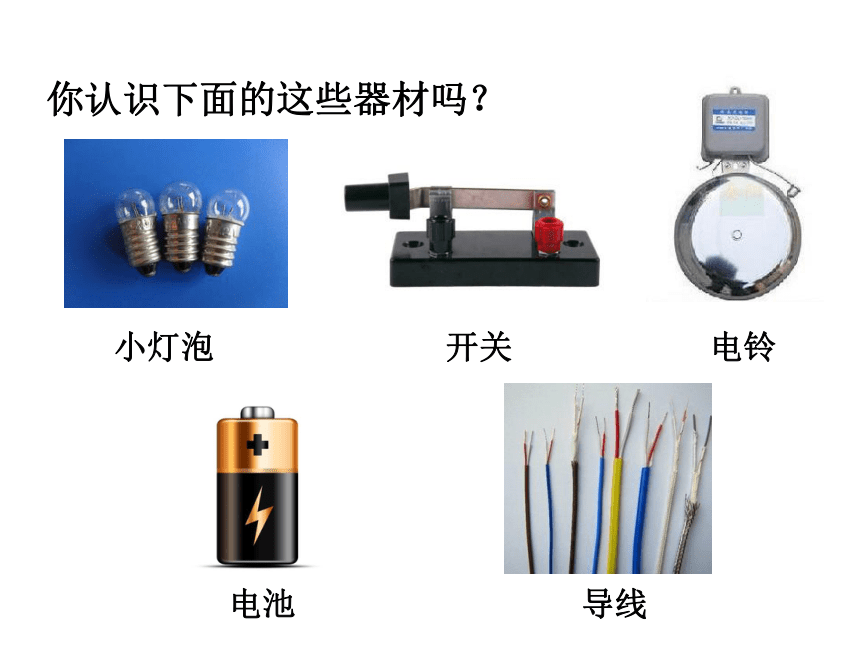

你认识下面的这些器材吗？
小灯泡
开关
电铃
电池
导线

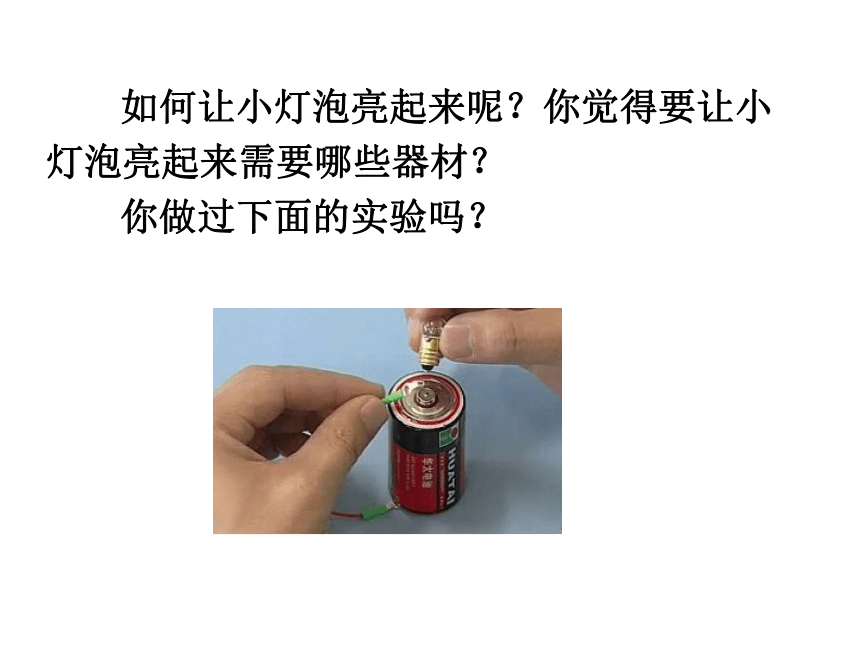

如何让小灯泡亮起来呢？你觉得要让小灯泡亮起来需要哪些器材？
你做过下面的实验吗？

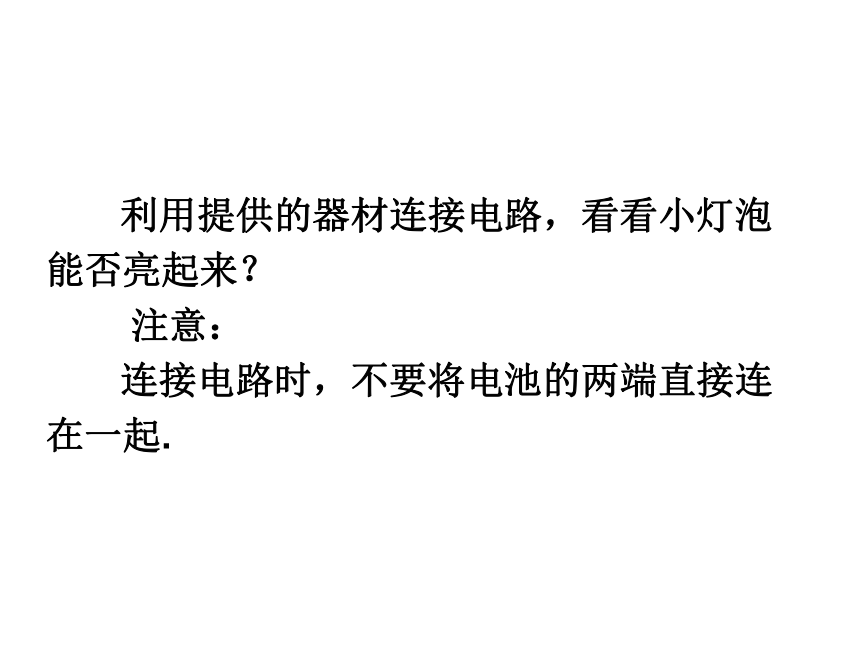

利用提供的器材连接电路，看看小灯泡能否亮起来？
注意：
连接电路时，不要将电池的两端直接连在一起.
下面的两个电路，哪个好一些，为什么？
用导线将电源、用电器、开关等连接成一个电流流通的回路就称为电路.

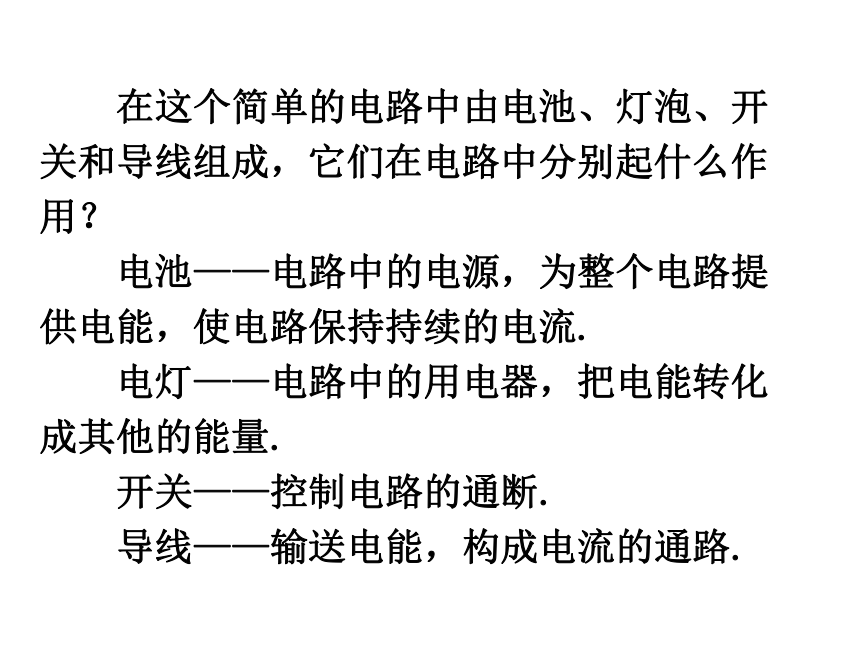

在这个简单的电路中由电池、灯泡、开关和导线组成，它们在电路中分别起什么作用？
电池——电路中的电源，为整个电路提供电能，使电路保持持续的电流.
电灯——电路中的用电器，把电能转化成其他的能量.
开关——控制电路的通断.
导线——输送电能，构成电流的通路.

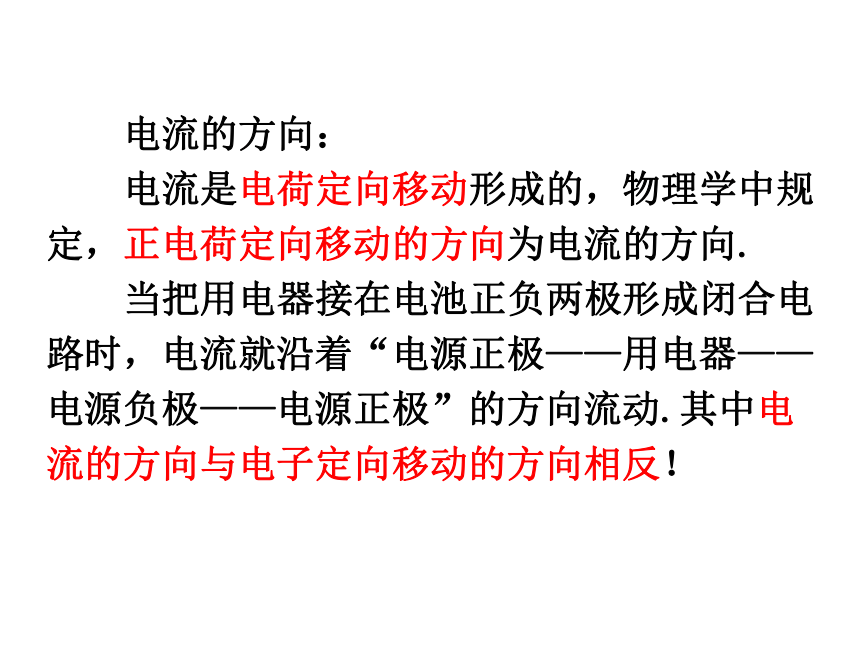

电流的方向：
电流是电荷定向移动形成的，物理学中规定，正电荷定向移动的方向为电流的方向.
当把用电器接在电池正负两极形成闭合电路时，电流就沿着“电源正极——用电器——电源负极——电源正极”的方向流动.其中电流的方向与电子定向移动的方向相反！
生活中的电源.
大型发电厂中所用的发电机
蓄电池
开关和用电器.
一个电路至少由电源、用电器、开关和导线组成，它们在电路中分别起什么作用呢？
电源——维持电路中有持续的电流，为整个电路提供电能的装置.
用电器——利用电流工作的设备，消耗电能的装置.
导线——连接各元件的导体，是电流的通道，输送电能的装置.
开关——控制电路的通断的装置.
电路的三种状态.
通路——处处连通的电路
开路——开关没有闭合和电路中某处断开
的电路
短路——不经过用电器而直接将电源两极用导
线连通的电路
电路图：
用规定的电路元件符号来表示实际电路连接情况的图叫电路图.
画电路图的注意事项：
（1）电路元件要用统一的符号，不能自造符号.
（2）要注意所使用的符号和实物的对应性.
（3）合理安排电路元件符号，使之均匀地分布在电路图中，具有对称性.
（4）电路图最好呈长方形，有棱有角. 导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中.
画出下面实物图的电路图：
电路图如图所示：
L1
L2
S
课堂练习：
使用干电池或蓄电池时，绝不允许用导线把
两极直接连接起来，是因为 （ ）
A.放电电流过小损坏电源
B.放电电流过大会损坏电源
C.放电电流过大会损坏导线
D.有触电危险
B
