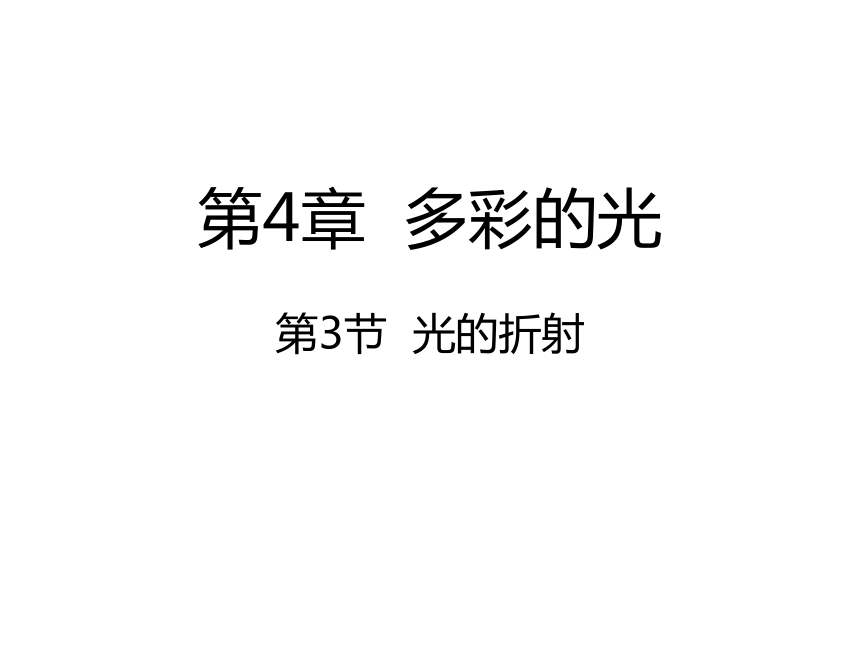

课件19张PPT。第4章 多彩的光

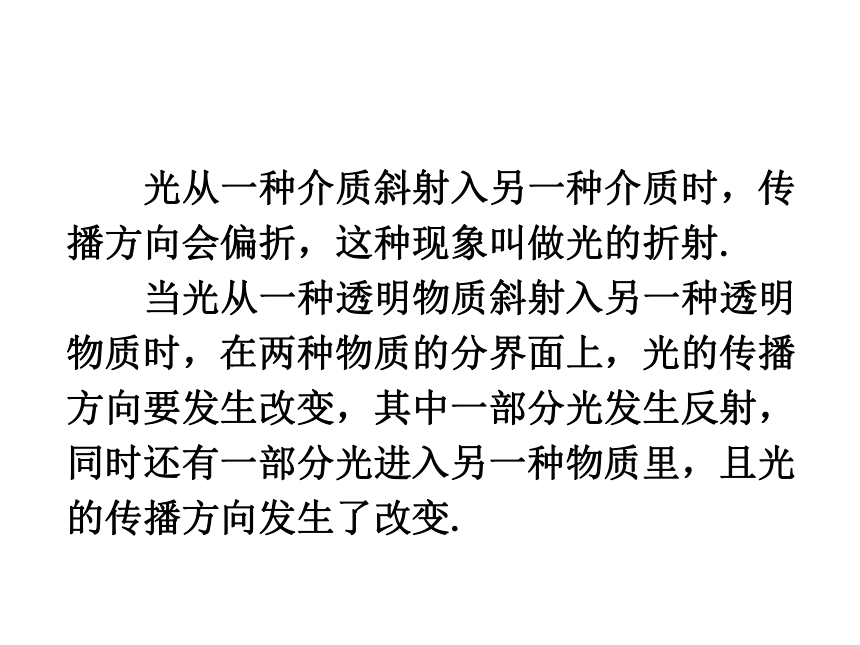

第3节 光的折射 你在生活中有没有注意到下面的现象呢？筷子和铅笔是真的断了吗？加水前后，筷子有什么不同. 光从一种介质斜射入另一种介质时，传播方向会偏折，这种现象叫做光的折射.

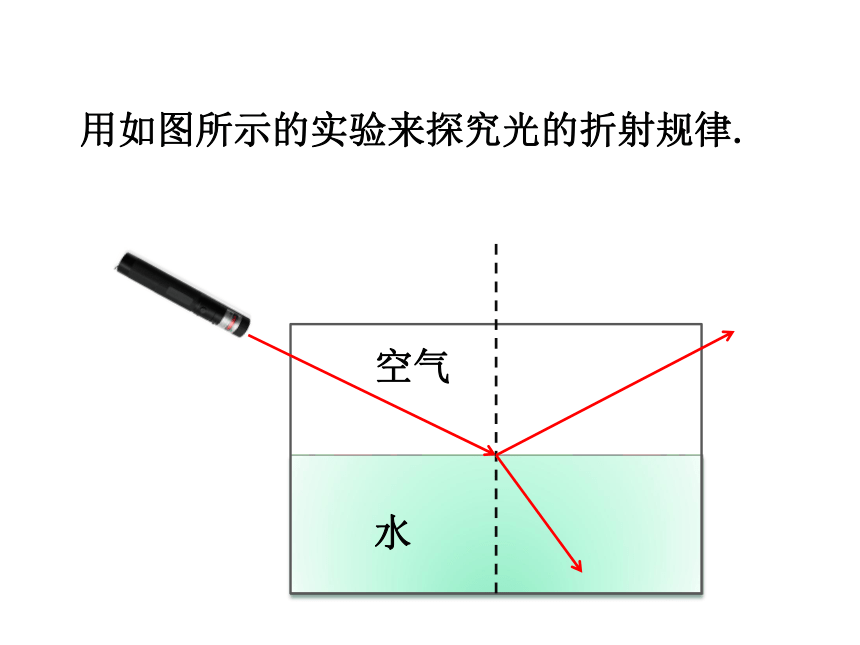

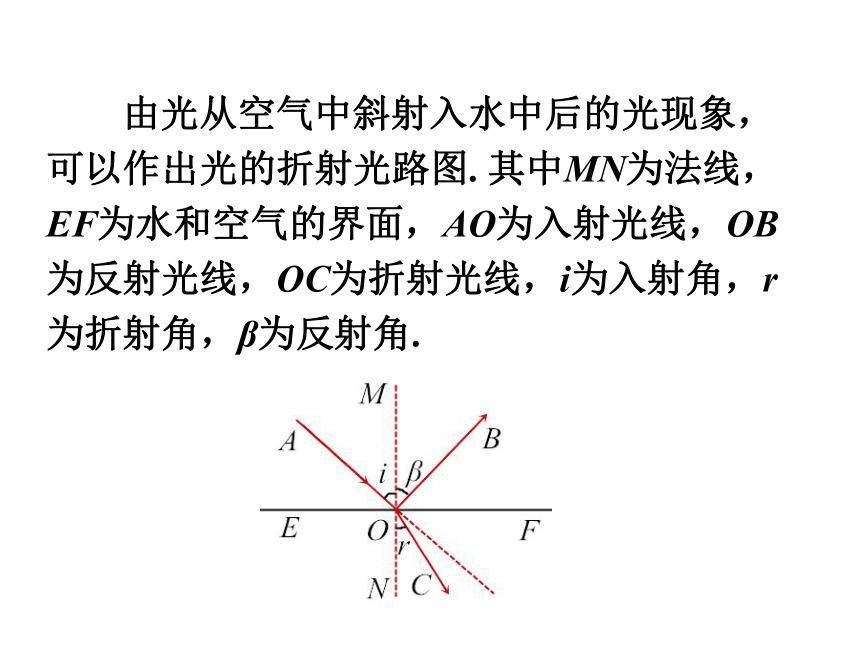

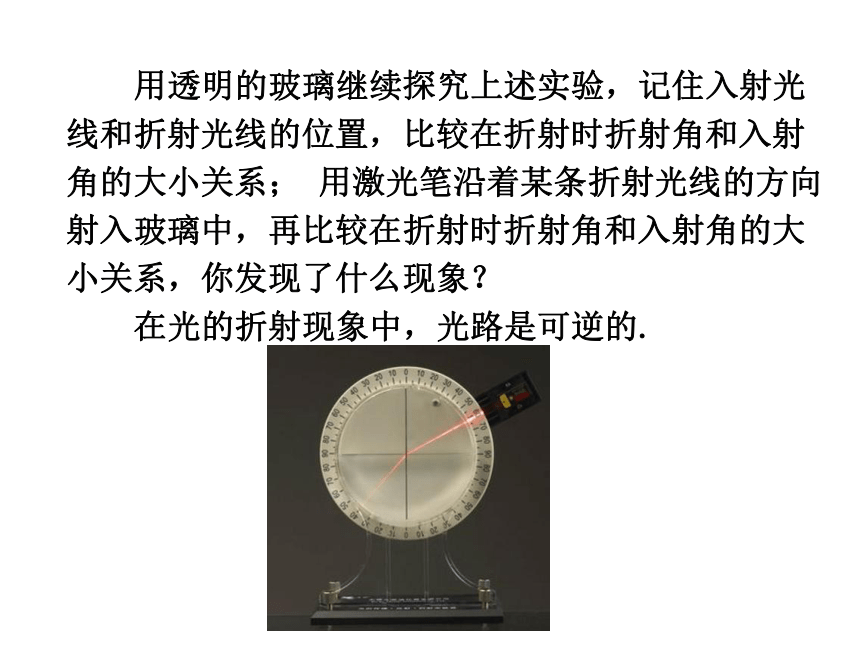

当光从一种透明物质斜射入另一种透明物质时，在两种物质的分界面上，光的传播方向要发生改变，其中一部分光发生反射，同时还有一部分光进入另一种物质里，且光的传播方向发生了改变.用如图所示的实验来探究光的折射规律.水空气 由光从空气中斜射入水中后的光现象，可以作出光的折射光路图. 其中MN为法线，EF为水和空气的界面，AO为入射光线，OB为反射光线，OC为折射光线，i为入射角，r为折射角，β为反射角. 用透明的玻璃继续探究上述实验，记住入射光线和折射光线的位置，比较在折射时折射角和入射角的大小关系； 用激光笔沿着某条折射光线的方向射入玻璃中，再比较在折射时折射角和入射角的大小关系，你发现了什么现象？
在光的折射现象中，光路是可逆的. 用激光笔沿垂直水面和玻璃面的方向射入水和玻璃中，你又发现了什么？
当光垂直入射时，入射角为0度时，反射角也是0度. 即折射光线、入射光线、法线三线重合，入射光线与折射光线方向相同，光线传播方向不变.光的折射规律
（1）折射光线与入射光线、法线在同一平面内.（三线共面）
（2）折射光线和入射光线分居法线两侧.（两线分居）
（3）折射角随着入射角的增大（减小）而增大（减小）.（同增同减） （4）当光从空气斜射入其他透明介质时，入射角大于折射角；当光从其他透明介质斜射入空气时，入射角小于折射角.（空气角大）
（5）当光线垂直射向介质表面时，传播方向不改变.（垂直不变）
（6）在折射时，光路是可逆的.（光路可逆）自然界中光的折射现象：
（1）海市蜃楼.
（2）早上太阳还在地平线以上，我们就看到了.
（3）看起来很浅的水，实际上很深.
（4）有经验的渔民叉鱼时，要对着看到鱼的下方叉，才有可能叉到鱼. 由于光的折射，我们看到的水变浅了，如图所示，因为人眼逆着折射光线沿着直线看过去，实际位置在水底的A，上升到了A′的位置，使人觉得水变浅了. 如图所示，从水中看到的岸上的物体时，人眼逆着折射光线沿着直线看过去，感觉岸上的物体变高了．水空气课堂练习：
1.北湖公园为美丽的长春又增添了一处靓丽
的风景. 人们游园时所看到的现象中，由于
光的折射形成的是 （ ）
A.水中的“白云”
B.阳光下游客的影子
C.水中游动的鱼
D.垂柳在水中的倒影C 解析：水中的“白云”、垂柳在水中的倒影属于光的反射现象；阳光下游客的影子是由于光的直线传播形成的；水中游动的鱼是由于光的折射形成的.2.光线从水斜射入空气中，若入射角为32°，
则折射角可能为 （ ）
A.0°
B.23°
C.32°
D.45°D 解析：由光的折射定律可知：光线从空气斜射入水中，折射角小于入射角；光从水中斜射入空气中时，折射角大于入射角，若入射角为32°，则折射角大于32°,故选D.3.如图所示，光从空气斜射入容器中，在P处
形成一光斑，在向容器里逐渐加满水的过
程中，光斑将 （ ）
A.向左移动后静止
B.向右移动后静止
C.先向左移动后向右移动
D.仍在原来位置B谢 谢
