4.2平面镜成像课件（26张）

课件26张PPT。第4章 多彩的光

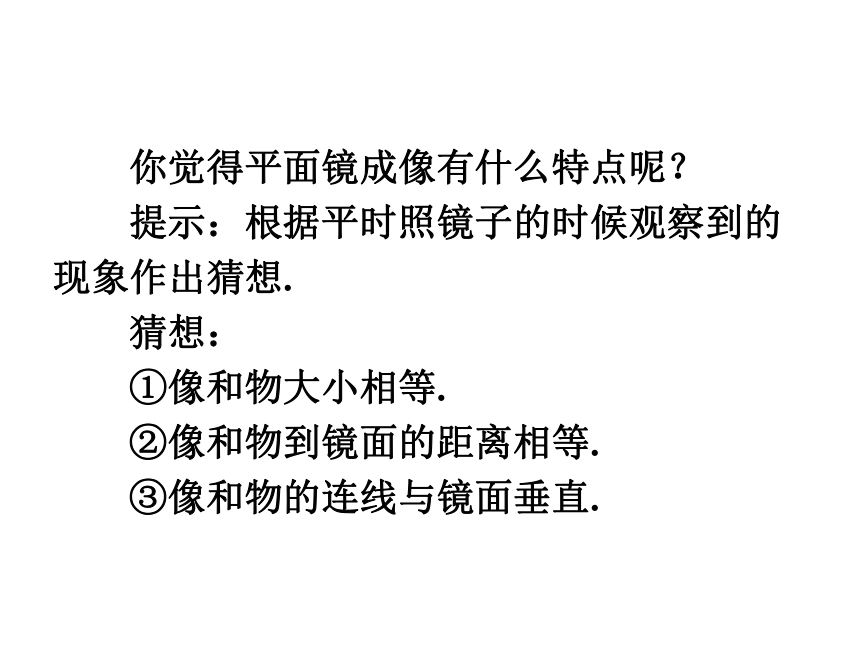

第2节 平面镜成像 唐太宗说过：“夫以铜为镜，可以正衣冠；以古为镜，可以知兴替；以人为镜，可以明得失”. 镜子可以帮我们正衣冠，它是如何把物体的像呈现出来的？ 你觉得平面镜成像有什么特点呢？
提示：根据平时照镜子的时候观察到的现象作出猜想.
猜想：
①像和物大小相等.
②像和物到镜面的距离相等.
③像和物的连线与镜面垂直. 可用实验的方法来验证上面的猜想.
根据猜想来选择实验器材：
（1）实验必须选用平面镜.
（2）为了验证猜想① ，应该选用两个完全相同的光源（如选用两支相同的蜡烛或两个手电筒），
（3）为了验证猜想②和③，可以选用带格子的白纸，也可以选用白纸和刻度尺. 用上面选择的实验器材来进行实验，能顺利地验证自己的猜想吗？
验证猜想①时，遇到了什么问题？
问题：镜前只能看到像，镜后只能看到“替身物体”. 无法顺利地比较像与物的大小关系. 验证猜想②时，遇到了什么问题？
问题：由于镜前只能看到像，镜后只能看到“替身物体”. 因此我们无法准确地确定物体和“替身物体”的位置和大小关系.
验证猜想③时，遇到了什么问题？
因为我们无法准确地确定物体和“替身物体”的位置，因而也无法准确地判断像和物的连线是否与镜面垂直. 由以上的分析可知，如果选用平面镜来作为成像的工具，是无法准确地得出平面镜的成像规律的.
提示：可以选用一个既能在镜前成像，又能通过平面镜观察到镜后的物体的器材.
生活中哪种物体满足这个条件呢？ 可以选用玻璃板来进行实验探究，选用不同厚度和不同颜色的玻璃板，分别在较亮的环境和较暗的环境下进行实验， 比较实验效果. 用备用的蜡烛（不要点燃），在玻璃板后慢慢地移到像的位置，记下物体和像的位置并比较物体和像的大小. 把蜡烛放在不同的位置，多记录几次像和物体的位置，在纸上画出平面镜的位置，连接像和物的位置，用量角器量出像与物的连线和平面镜的夹角. 根据实验操作，可得出如下结论：
（1）因为玻璃板的前后面都能成像，为了实验结果的准确性，应选用薄一些的玻璃板.
（2）实验时，应选用带颜色的玻璃板，并在较暗的环境下进行实验. 还记得小孔成像的实验吗？小孔成像是由于哪种光现象形成的？
小孔成像时，在光屏上可以看到蜡烛倒立的像. 平面镜也能成像，把光屏放在平面镜成像的位置，你发现了什么. 小孔成的像能呈现在光屏上，是因为有实际光线投射到光屏上.
（1）实像是指从物体发出的光线，经过光具后，实际的光线在空间相交所成的像，它是真实存在的. 虚像是指从物体发出的光线，经过光具后，实际的光线变的发散而不能会聚在一点，但这些发散光线的反向延长线相交于一点而形成物体的像. 小孔成的像能呈现在光屏上，是实像， 有实际光线投射到光屏上.
（2）实像可以用眼睛观察到，又可以显现在光屏上. 虚像不是实际光线会聚而成的，当然也不能在光屏上显现出来，但可以用眼睛看到.
平面镜成的像无法呈现在光屏上，所以平面镜成的像是虚像. 虚像无法呈现在光屏上，却可以用眼睛看到. 可见一定有光线进入了人眼，虚像是无法发出光线的，平面镜成像的光线是由实物发出的光线经平面镜反射后进入人眼的.平面镜成像的特点：
（1）像和物的大小相等.
（2）像和物到镜面的距离相等.
（3）像和物的连线与镜面垂直.
（4）平面镜成的是虚像.
（5）平面镜成像的光线遵循光的反射规律.
根据平面镜成像的特点，就能根据这些特点来作出物体经过平面镜后的成像图了. 如图所示，S是烛焰上的一点，由S射向平面镜的发散光束，经平面镜反射后射入人眼，人感觉光就是从反射光线的反向延长线的交点Sˊ发出的，这个点Sˊ就是S的虚像，物体放在平面镜前，物体上各点在镜中都有对应的像点，所有像点就组成整个物体的虚像. 注意：像是所有反射光线反向延长线的交点. 所有的反射光线的反向延长线一定过像点. 阅读教材60页的“信息窗”，判断下面是哪种镜子.凸面镜凹面镜 这种镜子叫什么？在生活中有哪些应用.球面镜 课堂练习：
1.人站在平面镜前，当他向平面镜走近时，
发生的现象是 （ ）
A.像不变，像到镜面的距离变小
B.像不变，像到镜面的距离不变
C.像变大，像到镜面的距离变大
D.像变大，像到镜面的距离变小 A2.小勇利用如图所示的装置探究“平面镜成像时像与物的关系”的实验：
