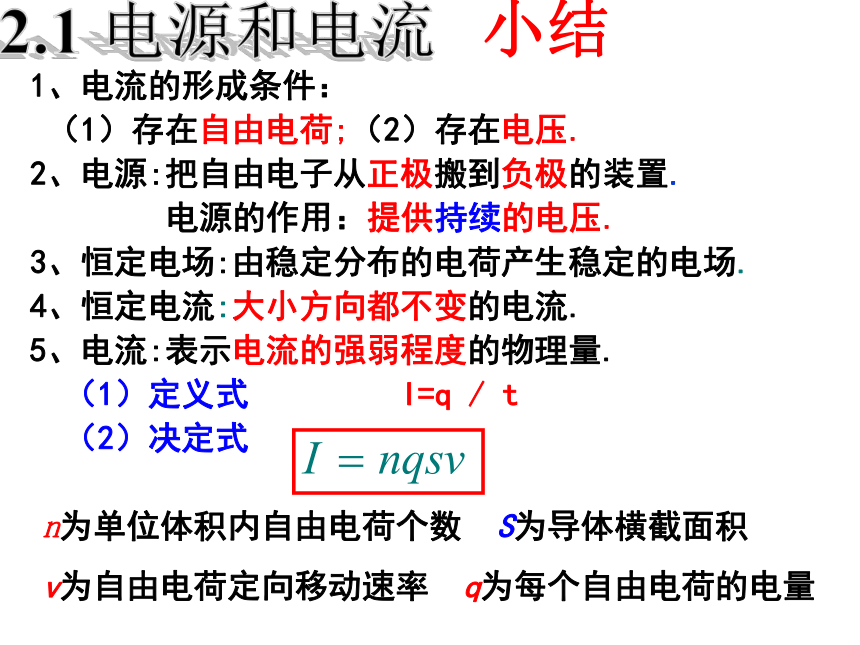

课件22张PPT。1、电流的形成条件：
（1）存在自由电荷;（2）存在电压.
2、电源:把自由电子从正极搬到负极的装置.
电源的作用：提供持续的电压.
3、恒定电场:由稳定分布的电荷产生稳定的电场.
4、恒定电流:大小方向都不变的电流.
5、电流:表示电流的强弱程度的物理量.
（1）定义式 I=q / t
（2）决定式 小结n为单位体积内自由电荷个数 S为导体横截面积

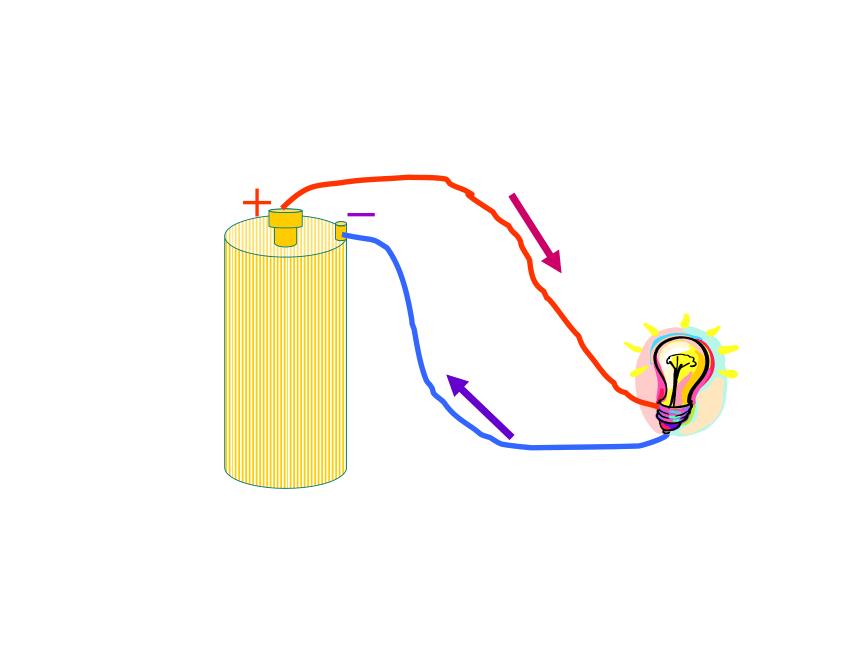

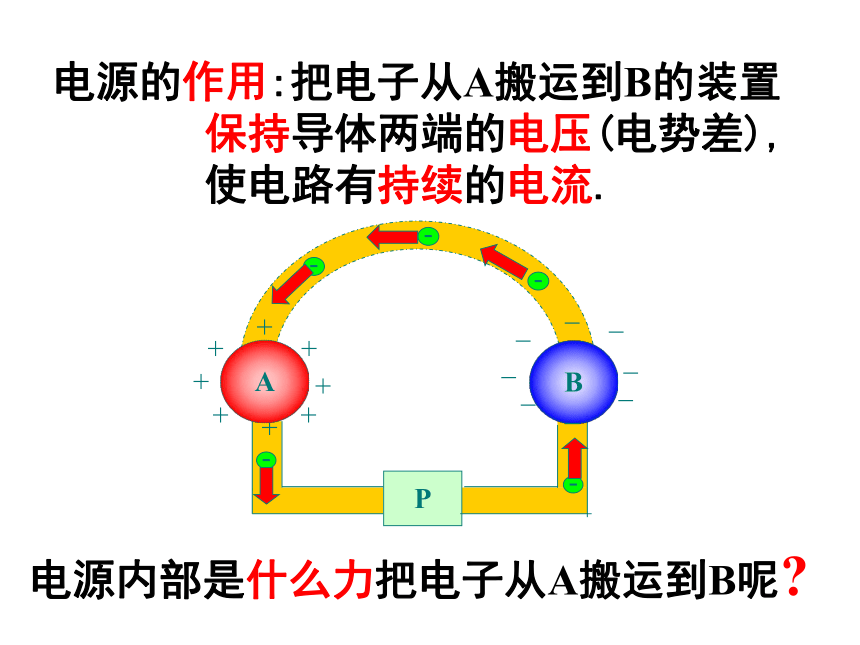

v为自由电荷定向移动速率 q为每个自由电荷的电量2.1 电源和电流+_电源的作用:把电子从A搬运到B的装置
保持导体两端的电压(电势差),

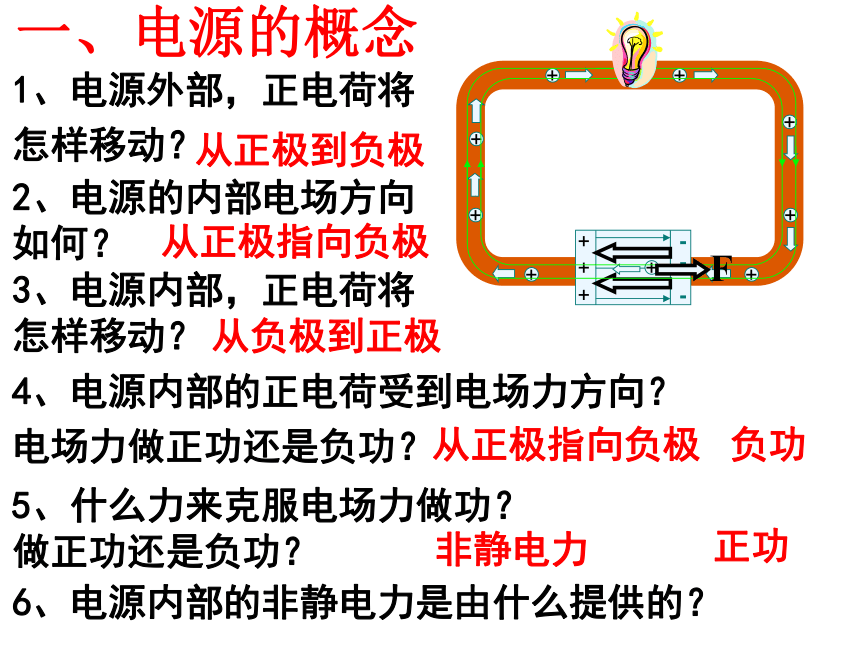

使电路有持续的电流.电源内部是什么力把电子从A搬运到B呢?第二章 恒定电流2.2 电动势一、电源的概念2、电源的内部电场方向如何？1、电源外部，正电荷将怎样移动？3、电源内部，正电荷将怎样移动？4、电源内部的正电荷受到电场力方向？ 电场力做正功还是负功？5、什么力来克服电场力做功？做正功还是负功？6、电源内部的非静电力是由什么提供的？从正极到负极从负极到正极从正极指向负极负功非静电力正功从正极指向负极干电池7、电源内部的能量是怎样转化的？电源内部非静电力克服电场力做功，

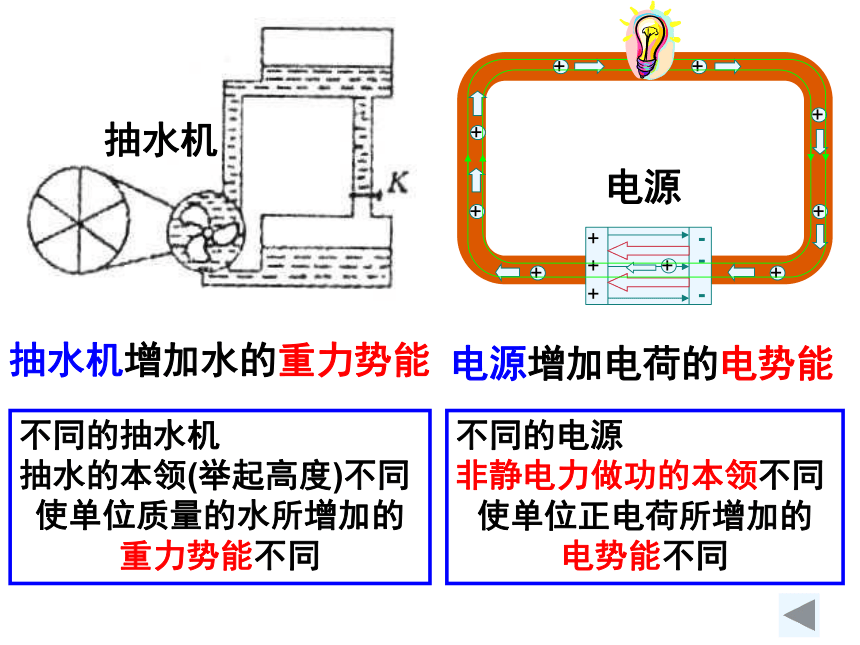

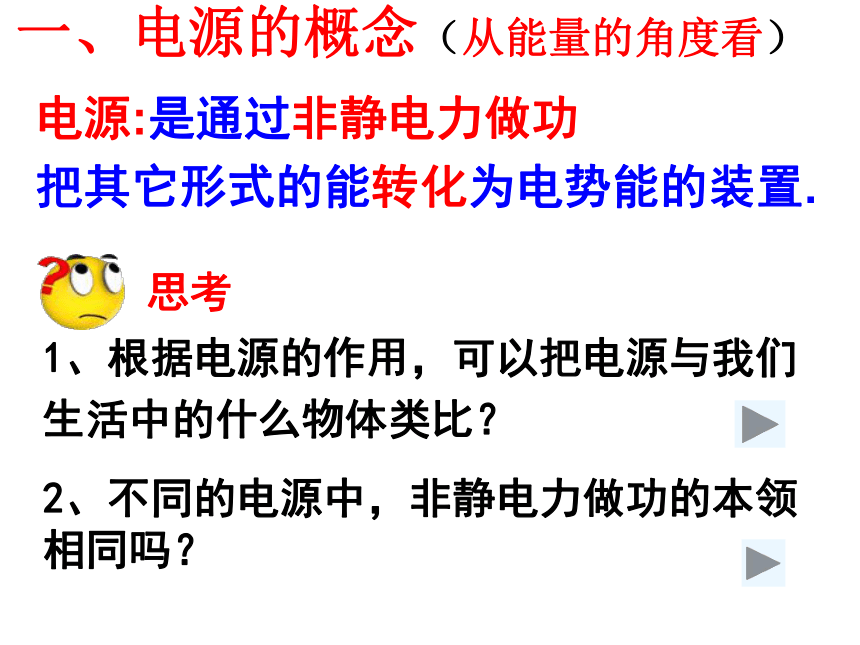

把其他形式的能转化为电势能1、根据电源的作用，可以把电源与我们生活中的什么物体类比？2、不同的电源中，非静电力做功的本领相同吗？电源:是通过非静电力做功 把其它形式的能转化为电势能的装置.一、电源的概念（从能量的角度看）抽水机增加水的重力势能电源增加电荷的电势能不同的抽水机
抽水的本领(举起高度)不同
使单位质量的水所增加的重力势能不同不同的电源
非静电力做功的本领不同

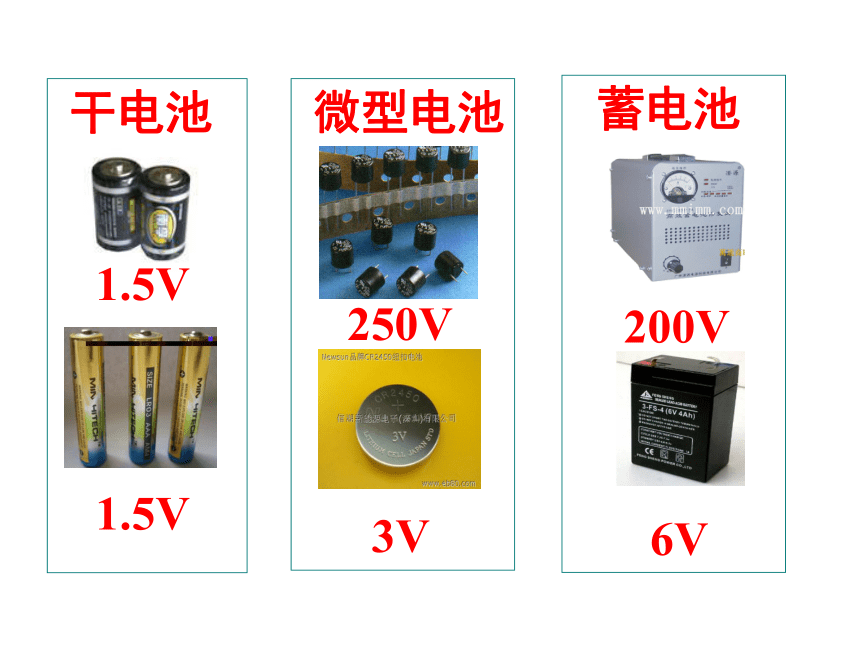

使单位正电荷所增加的 电势能不同抽水机电源 干电池
1.5V
1.5V
微型电池
250V
3V 蓄电池
200V
6V资料1
1、某种干电池非静电力把1C正电荷在电源内从负极移送到正极时做1.5J的功，把1.5J化学能转化成1.5J的电势能;
2、某种纽扣电池非静电力把1C正电荷在电源内从负极移送到正极时做3.0J的功，把3.0J化学能转化成3.0J的电势能;
3、某种蓄电池非静电力把1C正电荷在电源内从负极移送到正极时做6.0J的功，把6.0J化学能转化成6.0J的电势能;资料2
1、某种干电池非静电力把2C正电荷在电源内从负极移送到正极时做3.0J的功，把3.0J化学能转化成3.0J的电势能;
2、某种纽扣电池非静电力把3C正电荷在电源内从负极移送到正极时做9.0J的功，把9.0J化学能转化成9.0J的电势能;
3、某种蓄电池非静电力把1.5C正电荷在电源内从负极移送到正极时做9.0J的功，把9.0J化学能转化成9.0J的电势能;二、电动势1、定义：电动势在数值上等于非静电力把1C的 正电荷在电源内从负极移送到正极所做的功.2、定义式：3、单位： 伏特（V） 1V=1J/C4、标量W：非静电力做的功
q ：电荷量?1、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值。6、特点:由电源中非静电力的特性决定，跟电源的体积无关, 跟电源外部电路无关.5、物理意义：反映电源把其他形式的能转化为电能本领的大小。二、电动势生活中的电池锂离子
电池禁止投
入火中标称电
压3.6V容量：
950mA.h3、电池的容量:电池放电时能输出的总电荷量
单位：安·时(A·h) 毫安·时(mA·h)1、电源的电动势手机待机时间长短和哪个参数有关?三、电源的重要参数2、电源的内阻:电源内部导体的电阻.一、电源的概念：电源是通过非静电力做功,
把其他形式能转化为电能的装置.2、定义：非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值.二、电动势4、单位：伏(V)1、物理意义：描述电源把其他形式的能
转化为电能本领大小的物理量.三、电源的重要参数 1、电动势 2、内阻 3、容量小结2.2 电动势讨论：电动势E与电压U的区别?1、两个公式中W分别表示什么力做功?2、能量是如何转化的?中，W表示电源内部非静电力做的功
中，W表示电源外部电场力做的功其它形式能转化为电势能
E反映电源的特性电势能转化为其它形式能
U反映电场的特性AC课堂练习A、电路中每通过1C的电量，电源把2J的化学能转变为电能
B、蓄电池两极间的电压为2V
C、蓄电池在1s内将2J的化学能转变成电能
D、蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）强2、铅蓄电池的电动势为2V，这表示：ABD课堂练习3、有一蓄电池,当移动1C电荷时非静电力做功是2J,该蓄电池的电动势是多少?给小灯泡供电,供电电流是0.2A,供电10min,非静电力做功是多少? E=2VW非=240J课堂练习4.将电动势为E=3.0V的电源接入电路中，测得两极间电压为2.4V，当电路中有6C的电荷流过时，求（1）有多少其他形式的能转化为电能？（2）外电路中有多少电能转化为其他形式的能？（3）内电路中有多少电能转化为其他形式的能？ 如果E=3V，I=2A，请具体说明EI的含义。
思考与讨论 某个电动势为E的电源工作时，电流为I，乘积EI的单位是什么？从电动势的意义来考虑，EI表示什么？EI的单位是瓦，它表示了非静电力移送电荷时所做功的功率。表示每秒钟有6J的能量由其他形式的能转化为电能
