3.4 简单机械（第1课时）练习

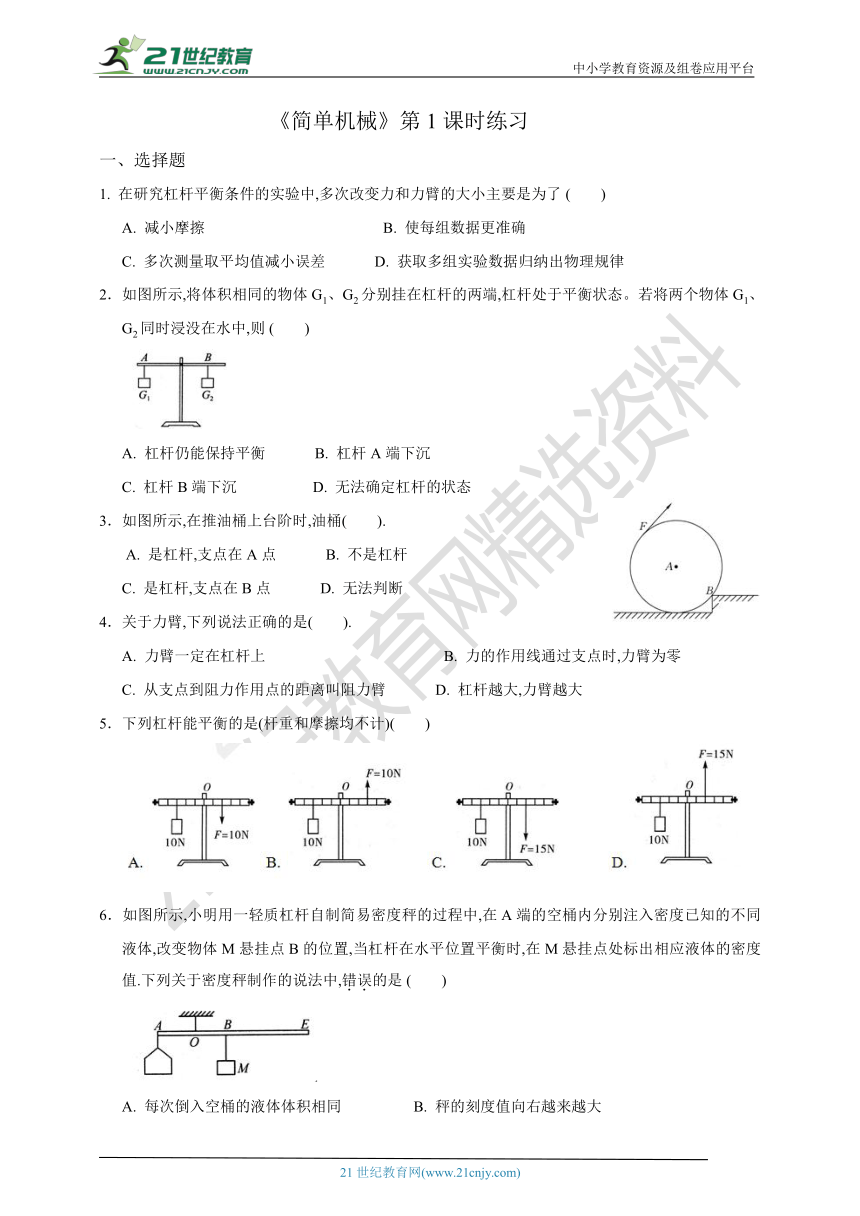

《简单机械》第1课时练习
选择题
1. 在研究杠杆平衡条件的实验中,多次改变力和力臂的大小主要是为了?(　　)
A. 减小摩擦????????????? ?????????????????????????????? B. 使每组数据更准确?????????????C. 多次测量取平均值减小误差?????????????D. 获取多组实验数据归纳出物理规律???????????
2．如图所示,将体积相同的物体G1、G2分别挂在杠杆的两端,杠杆处于平衡状态。若将两个物体G1、G2同时浸没在水中,则?(　　)?
A. 杠杆仍能保持平衡?????????????B. 杠杆A端下沉?????????????C. 杠杆B端下沉????????????? ?????D. 无法确定杠杆的状态???
3．如图所示,在推油桶上台阶时,油桶(　　).? A. 是杠杆,支点在A点?????????????B. 不是杠杆????????????? C. 是杠杆,支点在B点?????????????D. 无法判断???????
4．关于力臂,下列说法正确的是(　　).
A. 力臂一定在杠杆上????????????? ?????????????????????????????? B. 力的作用线通过支点时,力臂为零?????????????C. 从支点到阻力作用点的距离叫阻力臂?????????????D. 杠杆越大,力臂越大???????
5．下列杠杆能平衡的是(杆重和摩擦均不计)(　　)?
????
6．如图所示,小明用一轻质杠杆自制简易密度秤的过程中,在A端的空桶内分别注入密度已知的不同液体,改变物体M悬挂点B的位置,当杠杆在水平位置平衡时,在M悬挂点处标出相应液体的密度值.下列关于密度秤制作的说法中,错误的是?(　　)?
A. 每次倒入空桶的液体体积相同????????????? ?? B. 秤的刻度值向右越来越大?????????????
C. 悬点O适当右移,秤的量程会增大?????????????D. 增大M的质量,秤的量程会增大???????????

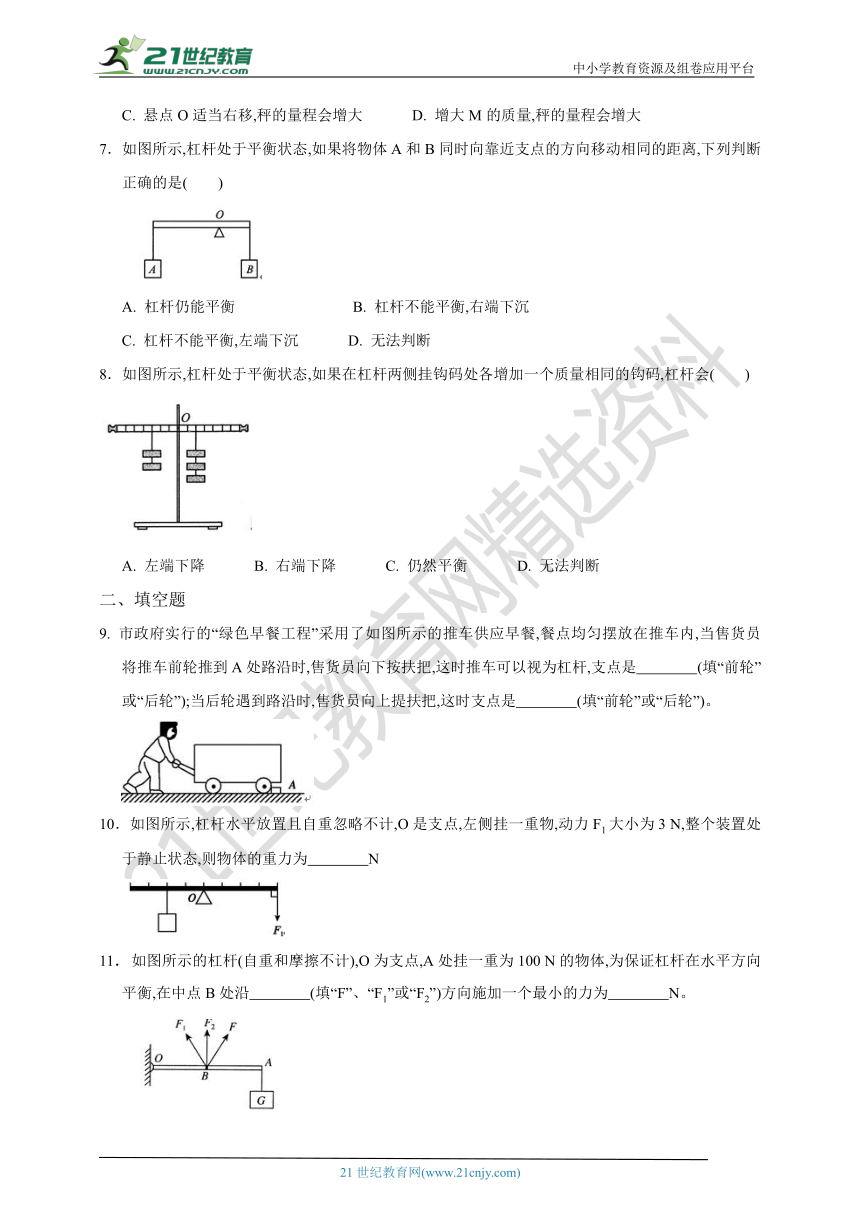

7．如图所示,杠杆处于平衡状态,如果将物体A和B同时向靠近支点的方向移动相同的距离,下列判断正确的是(　　)?
A. 杠杆仍能平衡????????????? ????????????????B. 杠杆不能平衡,右端下沉?????????????C. 杠杆不能平衡,左端下沉?????????????D. 无法判断?????????????
8．如图所示,杠杆处于平衡状态,如果在杠杆两侧挂钩码处各增加一个质量相同的钩码,杠杆会(　　)?
A. 左端下降?????????????B. 右端下降?????????????C. 仍然平衡?????????????D. 无法判断????
二、填空题
9. 市政府实行的“绿色早餐工程”采用了如图所示的推车供应早餐,餐点均匀摆放在推车内,当售货员将推车前轮推到A处路沿时,售货员向下按扶把,这时推车可以视为杠杆,支点是　　　　(填“前轮”或“后轮”);当后轮遇到路沿时,售货员向上提扶把,这时支点是　　　　(填“前轮”或“后轮”)。
10．如图所示,杠杆水平放置且自重忽略不计,O是支点,左侧挂一重物,动力F1大小为3?N,整个装置处于静止状态,则物体的重力为　　　　N
11．如图所示的杠杆(自重和摩擦不计),O为支点,A处挂一重为100?N的物体,为保证杠杆在水平方向平衡,在中点B处沿　　　　(填“F”、“F1”或“F2”)方向施加一个最小的力为　　　　N。 ?
三、解答题

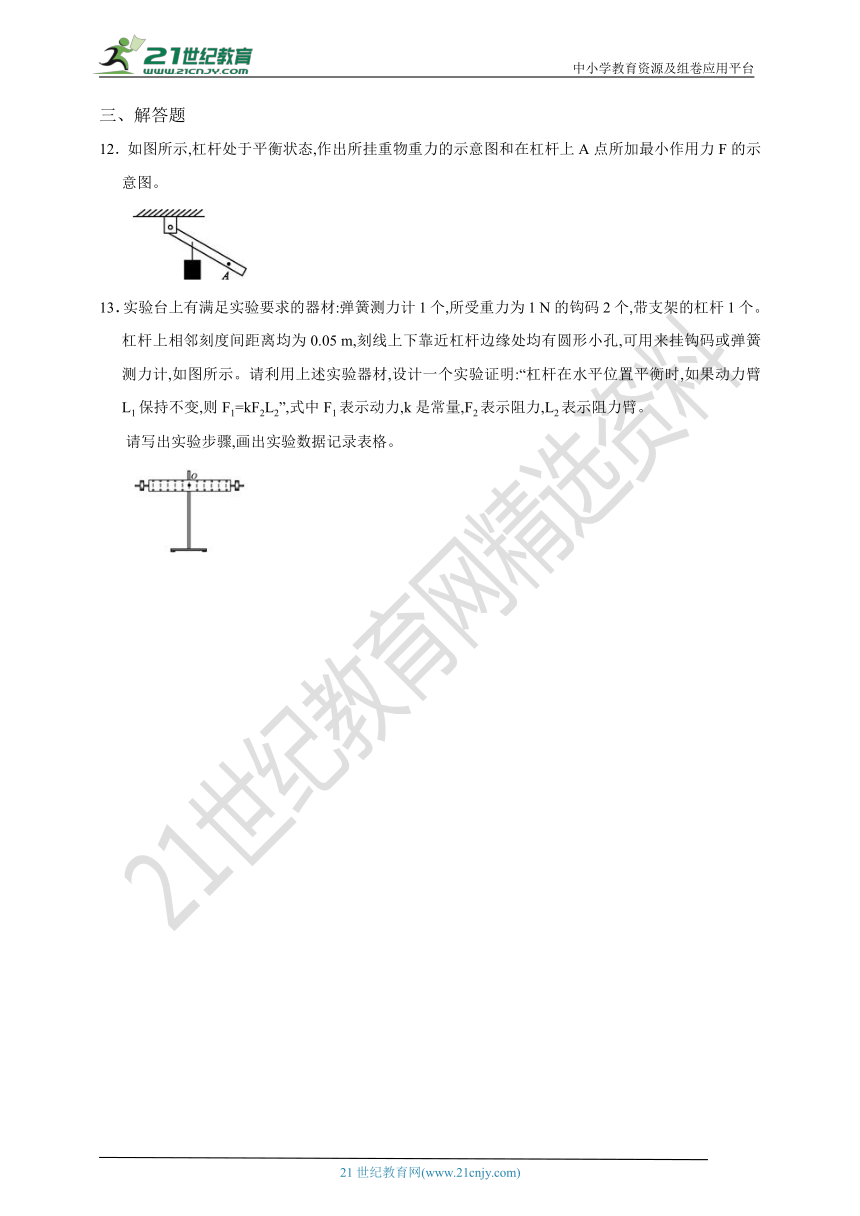

12．如图所示,杠杆处于平衡状态,作出所挂重物重力的示意图和在杠杆上A点所加最小作用力F的示意图。?
13．实验台上有满足实验要求的器材:弹簧测力计1个,所受重力为1?N的钩码2个,带支架的杠杆1个。杠杆上相邻刻度间距离均为0.05?m,刻线上下靠近杠杆边缘处均有圆形小孔,可用来挂钩码或弹簧测力计,如图所示。请利用上述实验器材,设计一个实验证明:“杠杆在水平位置平衡时,如果动力臂L1保持不变,则F1=kF2L2”,式中F1表示动力,k是常量,F2表示阻力,L2表示阻力臂。?请写出实验步骤,画出实验数据记录表格。??
《简单机械》第一课时答案
1、【答案】D
2、【答案】C
3、【答案】C
【解析】油桶是杠杆,F为动力,桶重力为阻力,B为支点,C正确.
4、【答案】B
【解析】力的作用线通过支点时,支点到力的作用线的距离为零,力臂为零,B正确.
5、【答案】C
【解析】力和力臂的乘积:左边=10?N×3L,右边=15?N×2L,因为10?N×3L=15?N×2L,所以杠杆平衡。
6、【答案】C
【解析】本题考查了杠杆的平衡条件.设左端距O点的距离为LOA,M距O点的距离为LOB,液体的体积为V,由杠杆平衡的条件得:(G桶+ρ液Vg)LOA=MgLOB,得ρ液=,从该式可以看出,在M、G桶、LOA、V一定的条件下,LOB越大,液体的密度越大;在LOB、G桶、LOA、V一定的条件下,M越大,ρ液越大.当悬点O向右移动,LOA增大,LOB减小,ρ液将变小.
7、【答案】C
【解析】本题考查杠杆的平衡条件的应用,难度中等。原来杠杆在水平位置处于平衡状态,此时作用在杠杆上的力分别为物体A、B的重力,其对应的力臂分别为LA和LB,根据杠杆的平衡条件可得GALA=GBLB,由图示可知,LA>LB,则GAGB?(LB-ΔL),当F1L1≠F2?L2时,杠杆失去平衡,向乘积较大一方偏转,因此悬挂重物A的左端下沉,本题应选C。若采用极限值法,则本题更便于理解,即让ΔL=LB,则当重物B的力臂为零时,重物A的力臂不为零,则悬挂重物A的左端下沉。
8、【答案】A
【解析】本题考查杠杆的平衡条件。难度中等。设一个钩码重力为G,一格长度为L,开始时有2G×3L=3G×2L,杠杆平衡;在杠杆两侧挂钩码处各增加一个质量相同的钩码后,有3G×3L>4G× 2L,所以杠杆不再平衡,杠杆向逆时针方向转动,即左端下降,A选项正确。
9、【答案】后轮　前轮
【解析】当前轮遇到路沿时,售货员向下压扶把,推车可视为杠杆,由于车体是绕后轮转动的,所以此时的支点为后轮;当后轮遇到路沿时,售货员向上提扶把,这时车体绕前轮转动,所以前轮为支点。
10、【答案】6
【解析】设杠杆上每一个格的长度为L,则重物的力臂LG=2L,动力的力臂LF=4L,由杠杆的平衡条件得GLG=F1LF,则物体的重力G=F1=×3?N=6?N。
11、【答案】F2　200
【解析】本题考查杠杆平衡条件。为保证杠杆在水平方向平衡,在点B处施加一个最小的力,要求力臂最长。F2竖直向上与杠杆自身垂直,力臂最长,施加的力最小。根据杠杆的平衡条件F1L1=F2L2进行计算,100?N×L=F2×,F2=200?N。
12、【答案】如图所示?
【解析】重力的作用点在物体的重心上,重力的方向是竖直向下的,因重力使杆顺时针转动,故所加最小力应使杆逆时针转动,最小力作法为先连接支点与作用点,过作用点作连线的垂线,方向由杠杆的平衡条件确定。
13、【答案】实验步骤: ?③弹簧测力计的挂钩位置保持不变,将重力为1?N的钩码依次挂在支点右侧0.1?m、0.15?m、0.2?m、0.25?m处,仿照步骤②再做4次实验,将F2、L2、F1的相应数据记在表格中。?④弹簧测力计的挂钩位置保持不变,将两个重力为1?N的钩码挂在支点右侧0.05?m处,竖直向上拉弹簧测力计,使杠杆在水平位置平衡。将F2、L2、F1的数据记在表格中。?⑤根据实验数据计算出F2与L2的乘积,并记录在表格中。?实验数据记录表
F2/N
L2/m
F2L2/N·m
F1/N
