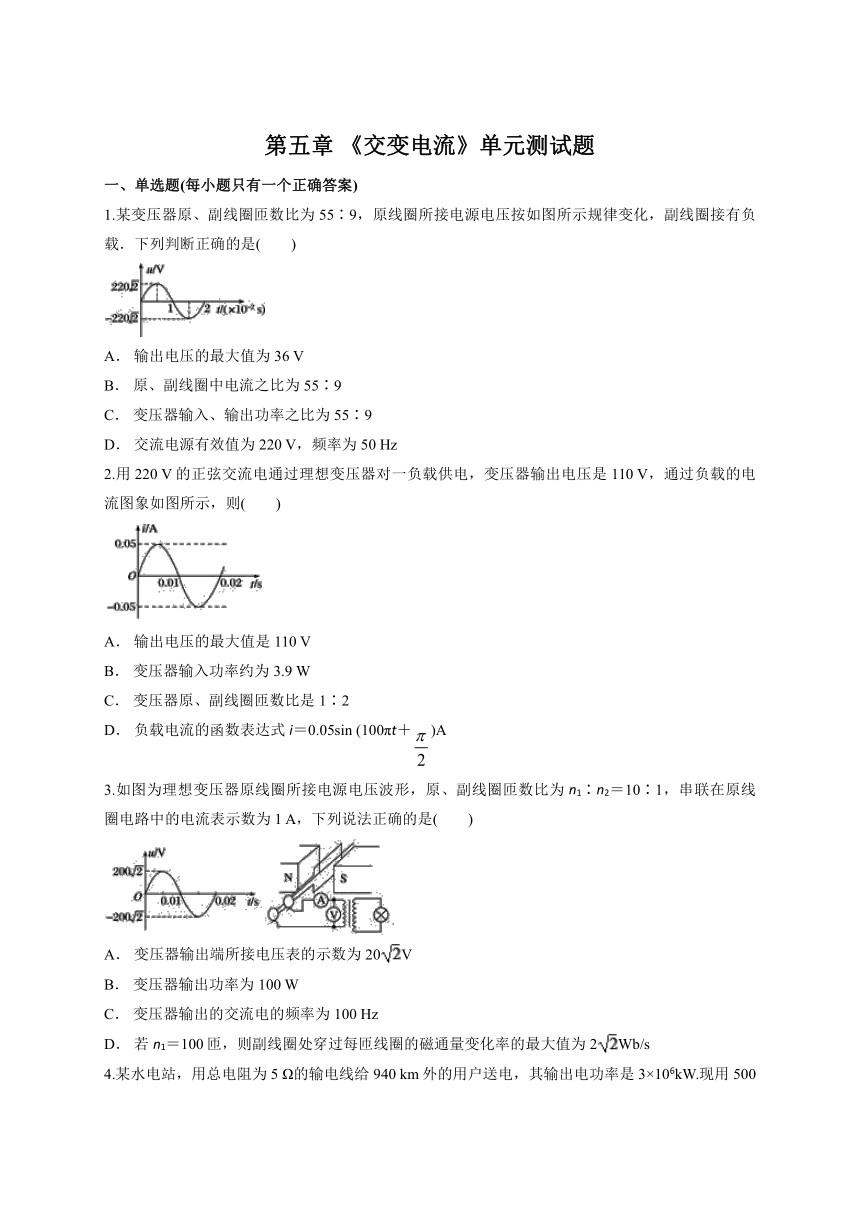

第五章 《交变电流》单元测试题
一、单选题(每小题只有一个正确答案)
1.某变压器原、副线圈匝数比为55∶9,原线圈所接电源电压按如图所示规律变化,副线圈接有负载.下列判断正确的是( )
A. 输出电压的最大值为36 V
B. 原、副线圈中电流之比为55∶9
C. 变压器输入、输出功率之比为55∶9
D. 交流电源有效值为220 V,频率为50 Hz
2.用220 V的正弦交流电通过理想变压器对一负载供电,变压器输出电压是110 V,通过负载的电流图象如图所示,则( )
A. 输出电压的最大值是110 V
B. 变压器输入功率约为3.9 W
C. 变压器原、副线圈匝数比是1∶2
D. 负载电流的函数表达式i=0.05sin (100πt+)A
3.如图为理想变压器原线圈所接电源电压波形,原、副线圈匝数比为n1∶n2=10∶1,串联在原线圈电路中的电流表示数为1 A,下列说法正确的是( )
A. 变压器输出端所接电压表的示数为20V
B. 变压器输出功率为100 W
C. 变压器输出的交流电的频率为100 Hz
D. 若n1=100匝,则副线圈处穿过每匝线圈的磁通量变化率的最大值为2Wb/s

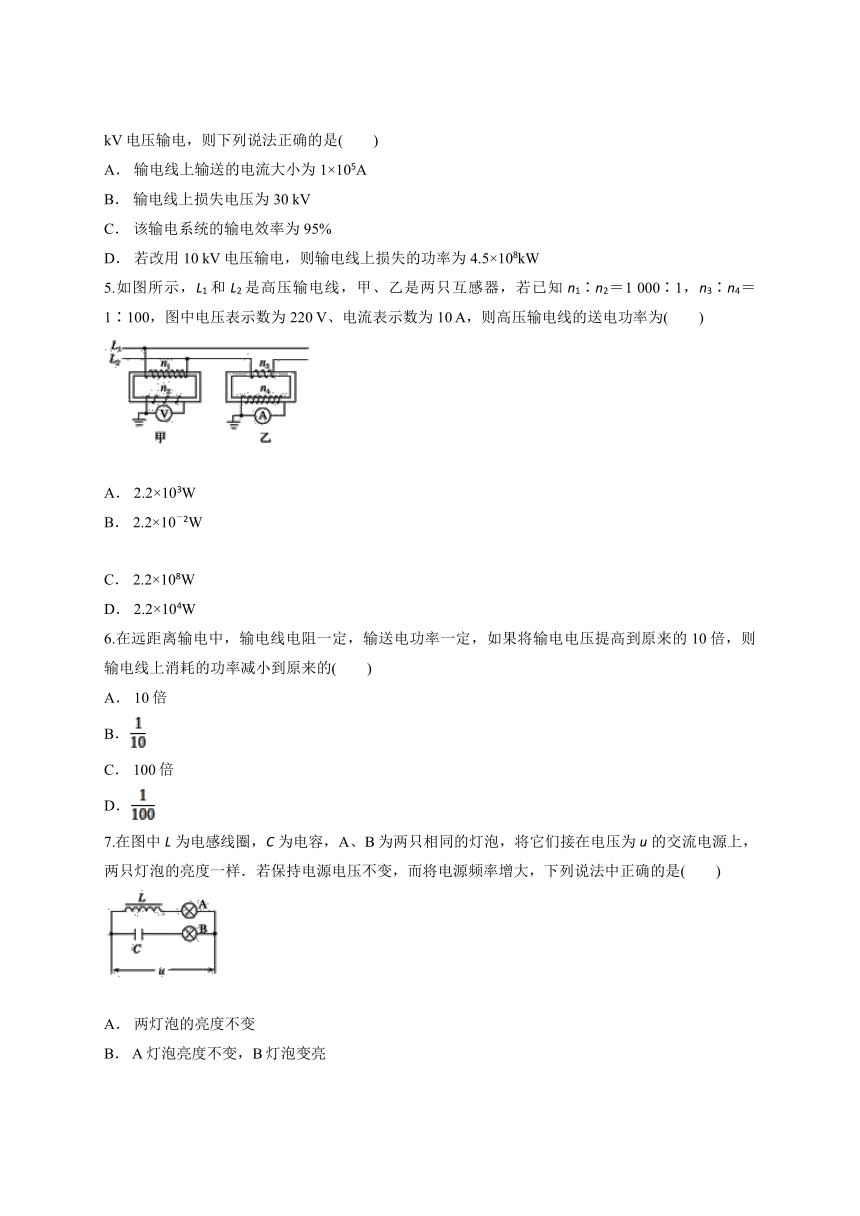

4.某水电站,用总电阻为5 Ω的输电线给940 km外的用户送电,其输出电功率是3×106kW.现用500 kV电压输电,则下列说法正确的是( )
A. 输电线上输送的电流大小为1×105A
B. 输电线上损失电压为30 kV
C. 该输电系统的输电效率为95%
D. 若改用10 kV电压输电,则输电线上损失的功率为4.5×108kW
5.如图所示,L1和L2是高压输电线,甲、乙是两只互感器,若已知n1∶n2=1 000∶1,n3∶n4=1∶100,图中电压表示数为220 V、电流表示数为10 A,则高压输电线的送电功率为( )
A. 2.2×103W
B. 2.2×10-2W
C. 2.2×108W
D. 2.2×104W
6.在远距离输电中,输电线电阻一定,输送电功率一定,如果将输电电压提高到原来的10倍,则输电线上消耗的功率减小到原来的( )
A. 10倍
B.
C. 100倍
D.
7.在图中L为电感线圈,C为电容,A、B为两只相同的灯泡,将它们接在电压为u的交流电源上,两只灯泡的亮度一样.若保持电源电压不变,而将电源频率增大,下列说法中正确的是( )
A. 两灯泡的亮度不变
B. A灯泡亮度不变,B灯泡变亮
C. A灯泡变暗,B灯泡变亮
D. A灯泡变亮,B灯泡变暗

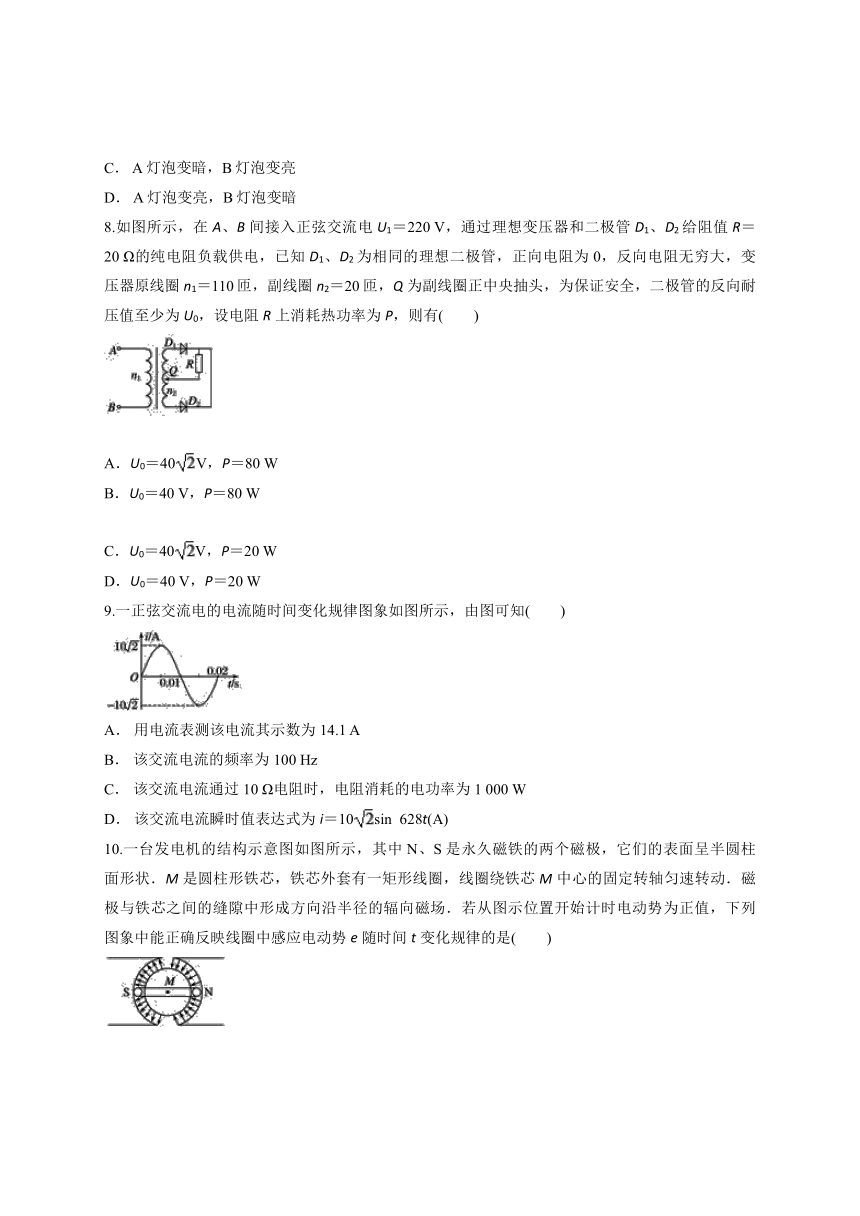

8.如图所示,在A、B间接入正弦交流电U1=220 V,通过理想变压器和二极管D1、D2给阻值R=20 Ω的纯电阻负载供电,已知D1、D2为相同的理想二极管,正向电阻为0,反向电阻无穷大,变压器原线圈n1=110匝,副线圈n2=20匝,Q为副线圈正中央抽头,为保证安全,二极管的反向耐压值至少为U0,设电阻R上消耗热功率为P,则有( )
A.U0=40V,P=80 W
B.U0=40 V,P=80 W
C.U0=40V,P=20 W
D.U0=40 V,P=20 W
9.一正弦交流电的电流随时间变化规律图象如图所示,由图可知( )
A. 用电流表测该电流其示数为14.1 A
B. 该交流电流的频率为100 Hz
C. 该交流电流通过10 Ω电阻时,电阻消耗的电功率为1 000 W
D. 该交流电流瞬时值表达式为i=10sin 628t(A)
10.一台发电机的结构示意图如图所示,其中N、S是永久磁铁的两个磁极,它们的表面呈半圆柱面形状.M是圆柱形铁芯,铁芯外套有一矩形线圈,线圈绕铁芯M中心的固定转轴匀速转动.磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场.若从图示位置开始计时电动势为正值,下列图象中能正确反映线圈中感应电动势e随时间t变化规律的是( )

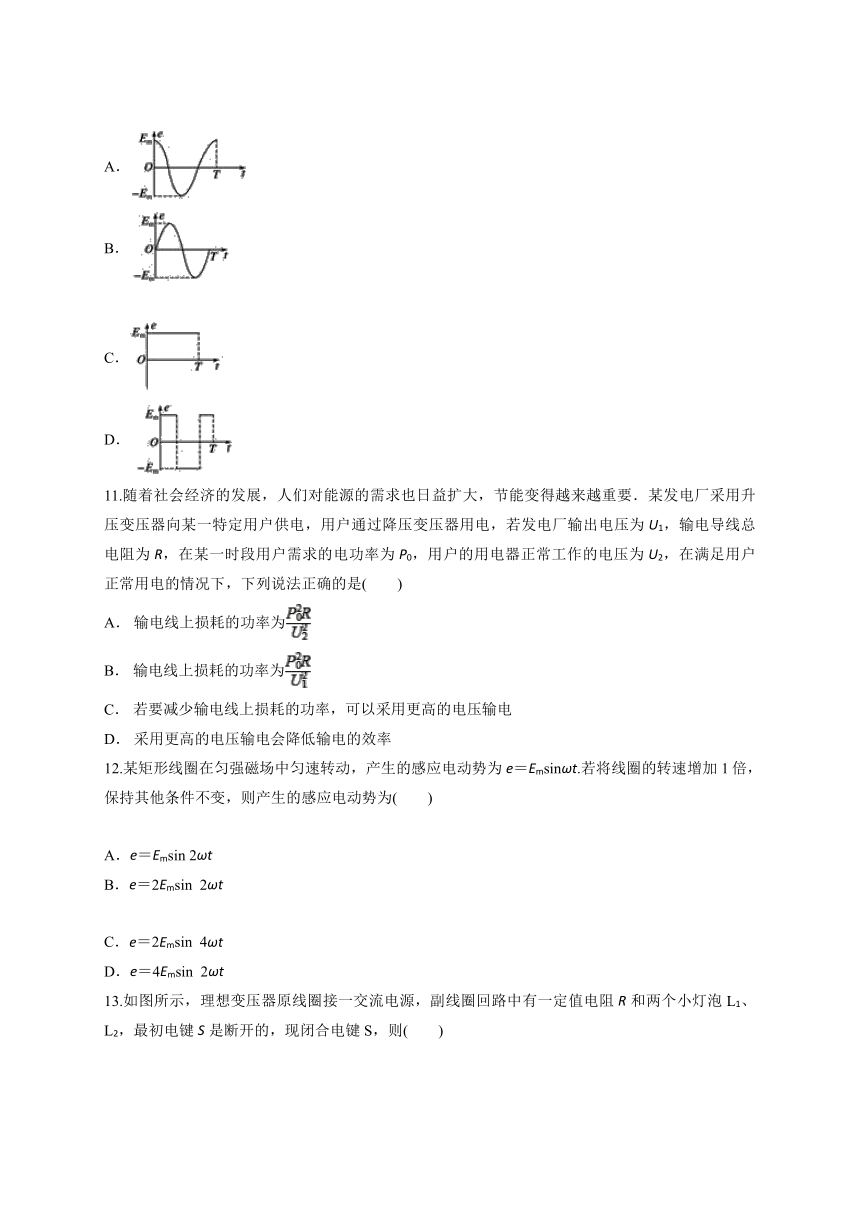

A.
B.
C.
D.
11.随着社会经济的发展,人们对能源的需求也日益扩大,节能变得越来越重要.某发电厂采用升压变压器向某一特定用户供电,用户通过降压变压器用电,若发电厂输出电压为U1,输电导线总电阻为R,在某一时段用户需求的电功率为P0,用户的用电器正常工作的电压为U2,在满足用户正常用电的情况下,下列说法正确的是( )
A. 输电线上损耗的功率为
B. 输电线上损耗的功率为
C. 若要减少输电线上损耗的功率,可以采用更高的电压输电
D. 采用更高的电压输电会降低输电的效率
12.某矩形线圈在匀强磁场中匀速转动,产生的感应电动势为e=Emsinωt.若将线圈的转速增加1倍,保持其他条件不变,则产生的感应电动势为( )
A.e=Emsin 2ωt
B.e=2Emsin 2ωt
C.e=2Emsin 4ωt
D.e=4Emsin 2ωt

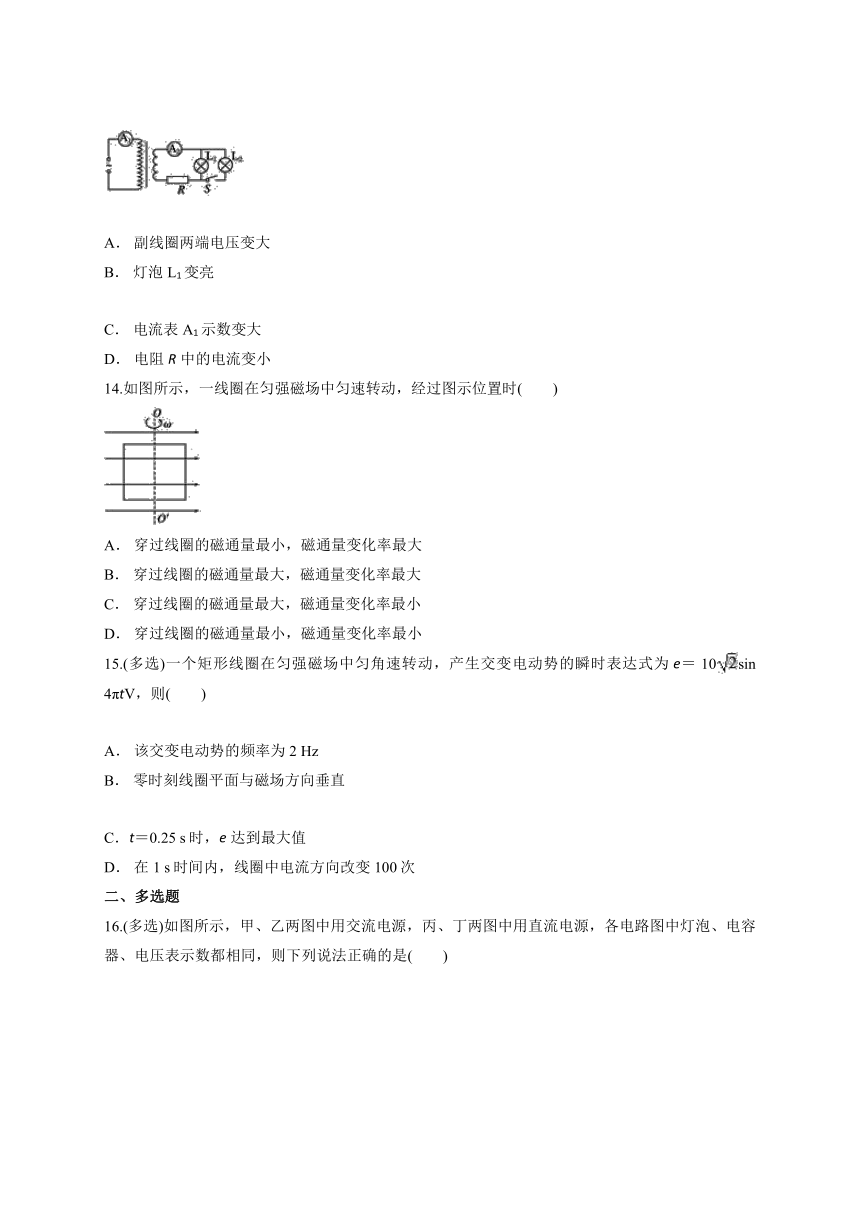

13.如图所示,理想变压器原线圈接一交流电源,副线圈回路中有一定值电阻R和两个小灯泡L1、L2,最初电键S是断开的,现闭合电键S,则( )
A. 副线圈两端电压变大
B. 灯泡L1变亮
C. 电流表A1示数变大
D. 电阻R中的电流变小
14.如图所示,一线圈在匀强磁场中匀速转动,经过图示位置时( )
A. 穿过线圈的磁通量最小,磁通量变化率最大
B. 穿过线圈的磁通量最大,磁通量变化率最大
C. 穿过线圈的磁通量最大,磁通量变化率最小
D. 穿过线圈的磁通量最小,磁通量变化率最小
15.(多选)一个矩形线圈在匀强磁场中匀角速转动,产生交变电动势的瞬时表达式为e= 10sin 4πtV,则( )
A. 该交变电动势的频率为2 Hz
B. 零时刻线圈平面与磁场方向垂直
C.t=0.25 s时,e达到最大值
D. 在1 s时间内,线圈中电流方向改变100次
二、多选题
16.(多选)如图所示,甲、乙两图中用交流电源,丙、丁两图中用直流电源,各电路图中灯泡、电容器、电压表示数都相同,则下列说法正确的是( )
A. 灯L1比灯L2亮
B. 灯L3也能发光,但亮度最暗
C. 灯L2和L4亮度相同
D. 灯L4比灯L1亮
17.(多选)如图所示的电路中,P为滑动变阻器的滑片,保持理想变压器的输入电压U1不变,闭合开关S,下列说法正确的是( )
A.P向下滑动时,灯L变亮
B.P向下滑动时,变压器的输出电压不变
C.P向上滑动时,变压器的输入电流变小
D.P向上滑动时,变压器的输出功率变大
18.(多选)如图所示,理想变压器原、副线圈的匝数比为11∶2,原线圈两端的输入电压u=220sin 100πt(V),电表均为理想电表,滑动变阻器R接入电路部分的阻值为10 Ω.下列叙述中正确的是( )
A. 该交流电的频率为50 Hz
B. 电压表的读数为42V
C. 电流表的读数为4 A
D. 若滑动变阻器的滑片P向a端移动,电流表的读数变大
19.(多选)线圈在匀强磁场中转动产生的交变电流电动势e=10sin 20πt(V),则下列说法正确的是( )
A.t=0时,线圈平面位于中性面
B.t=0时,穿过线圈的磁通量最大
C.t=0.1 s时,交变电流将改变方向
D.t=0.4 s时,e有最大值10V
20.(多选)如图甲所示,理想变压器原、副线圈的匝数比为10∶1,电阻R=22 Ω,各电表均为理想电表,副线圈输出电压的变化规律如图乙所示.下列说法正确的是( )
A. 输入电压的频率为100 Hz
B. 电压表的示数为220 V
C. 电流表的示数为1 A
D. 电阻R消耗的电功率是22 W
三、实验题
21.有一个教学用的可拆变压器,如图甲所示,它有两个外观基本相同的线圈A、B,线圈外部还可以绕线.
(1)某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值,指针分别对应图乙中的A、B位置,由此可推断________线圈的匝数较多(选填“A”或“B”).
(2)如果把它看成理想变压器,现要测定A线圈的匝数,提供的器材有:一根足够长的绝缘导线、一只多用电表和低压交流电源,请简要叙述实验的步骤(写出要测的物理量,并用字母表示)________
A线圈的匝数为nA=________.(用所测物理量符号表示)
四、计算题
22.如图甲左侧的调压装置可视为理想变压器,负载电路中R=55 Ω,两电表为理想电流表和电压表,变压器原、副线圈匝数比为n1∶n2=2∶1,若原线圈接入如图乙所示的正弦交变电压.求
(1)交流电压的函数表达式;
(2)电流表的示数I.
五、填空题
23.钳型电流表的工作原理如图所示.当通有交流电的导线从环形铁芯的中间穿过时,与绕在铁芯上的线圈相连的电表指针会发生偏转.由于通过环形铁芯的磁通量与导线中的电流成正比,所以通过偏转角度的大小可以测量导线中的电流.日常所用交流电的频率在中国和英国分别为50 Hz和60 Hz.现用一钳型电流表在中国测量某一电流,电表读数为10 A;若用同一电表在英国测量同样大小的电流,则读数将是______A.若此表在中国的测量值是准确的,且量程为30 A;为使其在英国的测量值变为准确,应重新将其量程标定为________A.
24.如图所示电路,当在a,b两端加上直流电压时,L1正常发光,L2不亮;当a,b两端加上同样电压的交变电流时,L1发光亮度变暗,而L2正常发光.则A,B分别为________和________.( 可选择:电阻、电容器、电感线圈 )
25.某发电厂用2.2 kV的电压将电能输送到远处的用户,后改用22 kV的电压,在既有输电线路上输送同样的电功率,前后两种输电方式消耗在输电线上的电功率之比为________,要将2.2 kV的电压升高到22 kV,若变压器原线圈的匝数为180匝,则副线圈匝数应该是________匝.
26.(多选)如图所示,某变电站用10 kV的高压向10 km外的小区供电,输送的电功率为200 kW.现要求在输电线路上损耗的功率不超过输送电功率的2%,下列不同规格的输电线中,符合要求的是
27.有一正弦交流电源,如图所示,电压有效值U=120 V,频率为f=50 Hz,向一霓虹灯供电,若霓虹灯的激发电压和熄灭电压均为U0=60V,试估算在一个小时内,霓虹灯发光时间为________ s.
六、简答题
28.如图所示,把两个没有导线相连的线圈套在同一个闭合铁芯上,一个线圈(原线圈)通过开关可以连接到交流电源或直流电源的两端,另一个线圈(副线圈)连到小灯泡上.连接电路,接通电源,小灯泡能发光.
(1)两个线圈并没有连接,小灯泡为什么会发光?
(2)小灯泡两端的电压与学生电源的输出电压相等吗?
答案解析
1.【答案】D
【解析】由=得,输出电压的最大值为36V,A选项错误;原、副线圈中电流之比==,故B选项错误;理想变压器输入功率与输出功率相等,C错误;由图象易知D选项正确.
2.【答案】B
【解析】输出电压的最大值是110V,故A错误;负载的功率P=UI=110×W≈3.9 W,输入功率等于输出功率,故B正确;变压器原、副线圈匝数比等于电压之比220∶110=2∶1,故C错误;负载电流的函数表达式i=0.05sin 100πtA,故D错误.
3.【答案】D
【解析】由u-t图象可知,变压器原线圈所加交变电压的有效值U1=200 V,将此值代入=和=,解得变压器输出端电压和电流分别为U2=U1=×200 V=20 V,I2=I1=×1 A=10 A,故变压器输出端所接电压表的示数为20 V,输出功率为P2=U2I2=20×10 W=200 W,选项A、B错误;由u-t图象知交变电流的周期T=0.02 s,故其频率f==Hz=50 Hz,选项C错误;由法拉第电磁感应定律可得U2=n2,则副线圈处穿过每匝线圈的磁通量变化率的最大值为==×Wb/s=2Wb/s,选项D正确.
4.【答案】B
【解析】I==A=6×103A,A选项错误;U损=IR=6×103×5 V=30 kV,B选项正确;P损=I2R=1.8×108W,η=×100%=94%,C选项错误;D选项,损失的功率大于输出的功率,显然是错误的.
5.【答案】C
【解析】由电流互感器知高压输电线中电流I=1 000 A,由电压互感器知高压U=220×103V,则高压输电线功率P=UI=2.2×108W.
6.【答案】D
【解析】设电线上的电阻为r,则设变化前为:P=UI,电线上的消耗功率为ΔP=I2r输送电压提高10倍,输送功率不变,所以电流变为I,则电线上消耗的功率变为ΔP′=(I)2r=I2r=ΔP,故选D.
7.【答案】C
【解析】频率越大,电感线圈的感抗越大,电容器的容抗越小,所以,将电源的频率增大时,A灯变暗,B灯变亮.
8.【答案】C
【解析】在A、B间接入正弦交流电U1=220 V,有:=,得有效值U2=40 V.而二极管的反向耐压值至少为U0,它是最大值,所以U0=40V,Q为副线圈正中央抽头,则R两端电压为20 V,所以R消耗的热功率为P==W=20 W,故选C.
9.【答案】C
【解析】电表测量的是有效值,故I==10 A,故A错误;由图可知T=0.02 s,故频率为f==50 Hz,故B错误;消耗的功率为P=I2R=102×10 W=1 000 W,故C正确;角速度为ω==100π rad/s该交流电流瞬时值表达式为i=10sin 100πt(A),故D错误.
10.【答案】D
【解析】由于发电机内部相对两磁极为表面呈半圆柱面形状,磁极与铁芯之间的缝隙中形成方向沿半径的轴向磁场,所以距转轴距离相等的各点磁感应强度大小相等,根据法拉第电磁感应定律可知回路中产生大小恒定的感应电动势,故A、B错误;当线圈转到竖直位置时,回路中感应电动势反向,所以C错误,D正确.
11.【答案】C
【解析】设发电厂输出功率为P,则输电线上损耗的功率ΔP=P-P0,ΔP=I2R=,A、B错误.在输送功率一定的情况下,采用更高的电压输电,可以减小输电线上的电流,故可以减少输电线上损耗的功率,C正确.在输送功率一定的情况下,采用更高的电压输电,输电线上损耗的功率减少,故可提高输电的效率,D错误.
12.【答案】B
【解析】根据公式Em=NBSω可得交流电的最大值变为原来的2倍,根据公式ω=2πn可得角速度变为原来的2倍,故产生的感应电动势为:e=2Emsin 2ωt,故选B.
13.【答案】C
【解析】理想变压器原、副线圈电压比等于匝数比,即=,原线圈电源不变,原副线圈匝数不变,所以副线圈电压不变,选项A错.副线圈中,电键闭合后,总电阻变小,总电流变大,即通过电阻R中的电流变大,选项D错.即电流表A2示数变大,根据=知I1变大,选项C对.副线圈两端电压不变,而电阻两端电压变大,则L1两端电压变小,灯泡L1变暗,选项B错.
14.【答案】A
【解析】由图可知线圈平面与磁感线平行,应处于垂直于中性面的位置,此时穿过线圈的磁通量最小,磁通量的变化率最大,所以A正确.
15.【答案】AB
【解析】由瞬时表达式为e= 10sin 2πftV得,交变电动势的频率为2 Hz,A正确;零时刻电动势为零,磁通量最大,线圈平面与磁场方向垂直,B正确;t= 0.25 s时,e的瞬时值为零,C错误;频率2 Hz,1 s时间内,线圈中电流方向改变4次,D错误.
16.【答案】CD
【解析】电压表示数相同,说明交流电压的有效值相同.甲图中电容器与灯L1串联,电容器对电流有阻碍作用;乙图中电容器与灯L2并联,交变电流全部流过灯L2;丙图中电容器与灯L3串联且是直流电源,电容器隔直通交,所以没有电流流过灯L3,灯L3不亮;丁图中电容器与灯L4并联,电流全部流过灯L4.综合以上分析,C、D两项正确.
17.【答案】BD
【解析】由于理想变压器输入电压不变,则副线圈电压U2不变,滑片P滑动时,对灯泡两端的电压没有影响,故灯泡亮度不变,选项A错误;滑片P下滑,电阻变大,但副线圈电压由原线圈电压决定,则副线圈电压不变,选项B正确;滑片P上滑,电阻减小,副线圈输出电流I2增大,则原线圈输入电流I1增大,选项C错误;此时变压器输出功率P2=U2I2将变大,选项D正确.
18.【答案】AC
【解析】根据原线圈两端输入电压的表达式可知,交流电的频率f==Hz=50 Hz,A正确;原线圈电压的有效值为U1=220 V,由U1∶U2=n1∶n2,得U2=40 V,电压表的读数为40 V,B错误;电流表的读数为I==4 A,C正确;若滑动变阻器的滑片P向a端移动,接入电路的电阻增大,而U2不变,电流表示数变小,D错误.
19.【答案】ABC
【解析】t=0时刻,e=0,所以此时磁通量变化率最小,磁通量最大,故位于中心面位置,A、B正确,t=0.1 s时,e=0,位于中心面位置,电流方向将发生变化,C正确,t=0.4 s时,带入可得e=0,D错误,故选A、B、C.
20.【答案】BD
【解析】由u-t图象知,电压的周期T=2×10-2s,则频率f==50 Hz,选项A错误;副线圈电压的有效值为22 V,故原线圈电压有效值为220 V,选项B正确;副线圈的电流有效值I2==1 A,I1=I2=0.1 A,选项C错误选项D正确.
21.【答案】(1)A (2)①用长导线绕一个n匝线圈,作为副线圈替代A线圈;②把低压交流电源接B线圈,测得线圈的输出电压为U;③用A线圈换下绕制的线圈测得A线圈的输出电压为UA n
【解析】(1)A 由题图乙可知A位置的阻值大于B位置的阻值,由电阻定律可得A线圈的匝数多于B线圈的.
(2)①用长导线绕一个n匝线圈,作为副线圈替代A线圈;②把低压交流电源接B线圈,测得线圈的输出电压为U;③用A线圈换下绕制的线圈测得A线圈的输出电压为UA.则nA=n.
22.【答案】(1)u=220sin 100πtV (2)2 A
【解析】(1)由交流电规律可知u=umsinωt,ω=
代入图中数据可得u=220sin 100πtV.
(2)根据理想变压器特点和欧姆定律有:=,I=,联立得:I=2 A.
23.【答案】12 25
【解析】当导线中电流的频率由50 Hz变为60 Hz时,若导线中电流大小相同,则它在铁芯中产生的磁场的变化率增大为原来的1.2倍,导线中为10 A电流时示数为12 A;若电流表指针偏角相同,则线圈中的磁通量变化率相同,导线中电流应为原来的倍,故频率为50 Hz时,电流的量程为30 A,而频率为60 Hz时电流表的量程就成为25 A了.
24.【答案】电感线圈 电容器
【解析】电感线圈的作用是通直流阻交流,电容的作用是通交流隔直流.由题意叙述A应为电感线圈、B为电容器.
25.【答案】100∶1 1800
【解析】由于前后两次输送的电功率相等,则有IU=I′U′,
所以==,==100,由变压器的原理:
=,可得===,所以n2=1800匝.
26.【答案】CD
【解析】由P=UI解得输电电流I==20 A,输电线路上损耗的功率不超过P线=200 kW×2%=4 kW,由P线=I2R,解得R=10 Ω,由于输电线长度需要20 km,所以可以选择千米电阻0.5 Ω/km以下的型号DYD100/C或型号DYD150/C,符合要求的是选项C、D.
27.【答案】2 400
【解析】由正弦交流电的最大值与有效值U的关系得:Um=120V
设t=0时交流电的瞬时电压U=0
则交流电的瞬时表达式为
U=120sin 100πtV
画出一个周期内交流电的U-t图象如图所示,其中阴影部分对应的时间t1表示霓虹灯不能发光的时间,根据对称性,一个周期内霓虹灯不能发光的时间为4t1,
当U=U0=60V时,由上式得t1=s,再由对称性求得一个周期内能发光的时间:t=T-4t1=s
再由比例关系求得一小时内霓虹灯发光的时间为:t=×s=2 400 s.
28.【答案】(1)当左边线圈加上交流电压时,左边线圈中就有交变电流,在铁芯中产生周期性变化的磁场,根据法拉第电磁感应定律知,在左、右线圈中都要产生感应电动势,右线圈作为电源给小灯泡供电,小灯泡就会发光.
(2)左、右线圈中每一圈上磁通量的变化率都相同,若左边匝数为n1,则U1=E1=n1.若右边匝数为n2,则U2=E2=n2,故有=;若忽略左边线圈的电阻则有U1=U电源,只要n1≠n2,小灯泡两端的电压与学生电源的输出电压就不相等.
