电路、电流专题
1、 电路

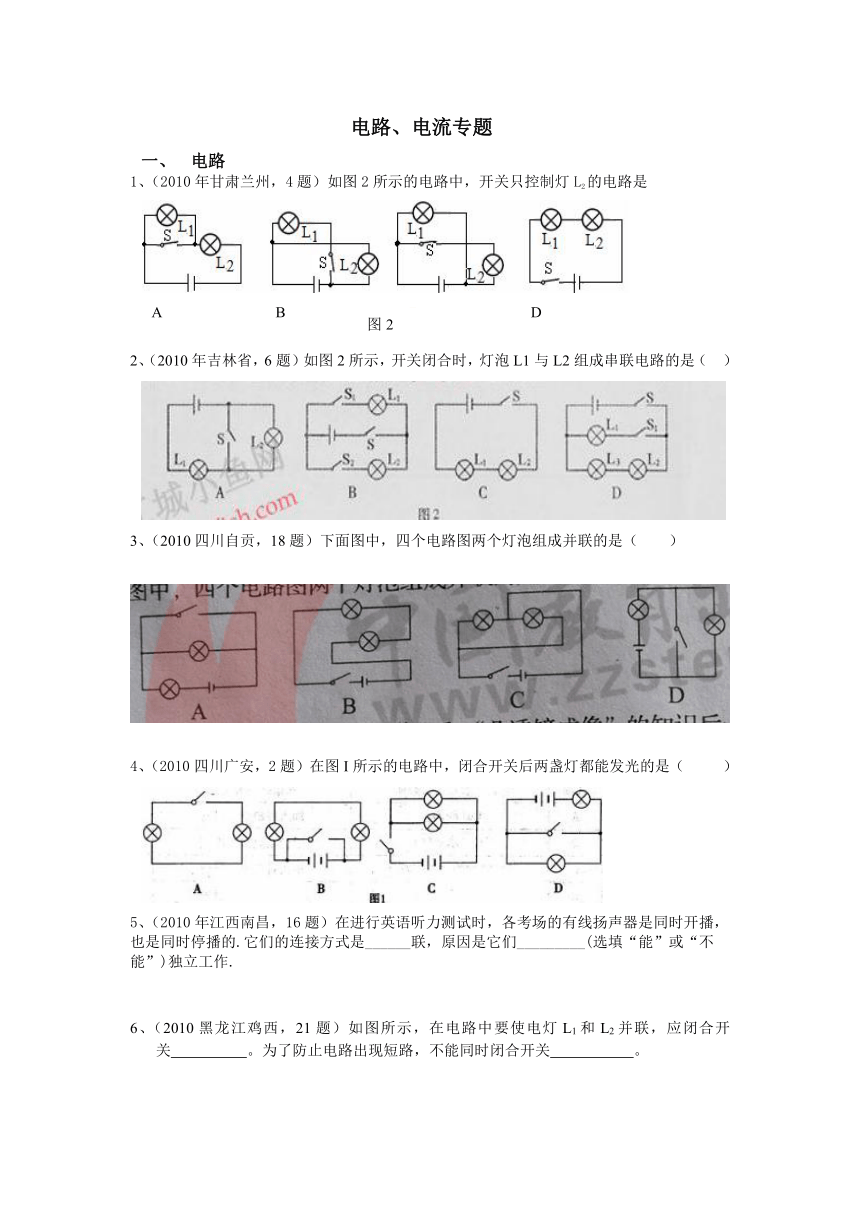

1、（2010年甘肃兰州，4题）如图2所示的电路中，开关只控制灯L2的电路是
2、（2010年吉林省，6题）如图2所示，开关闭合时，灯泡L1与L2组成串联电路的是（ ）
3、（2010四川自贡，18题）下面图中，四个电路图两个灯泡组成并联的是（ ）
4、（2010四川广安，2题）在图I所示的电路中，闭合开关后两盏灯都能发光的是（ ）
5、（2010年江西南昌，16题）在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_________(选填“能”或“不能”)独立工作.

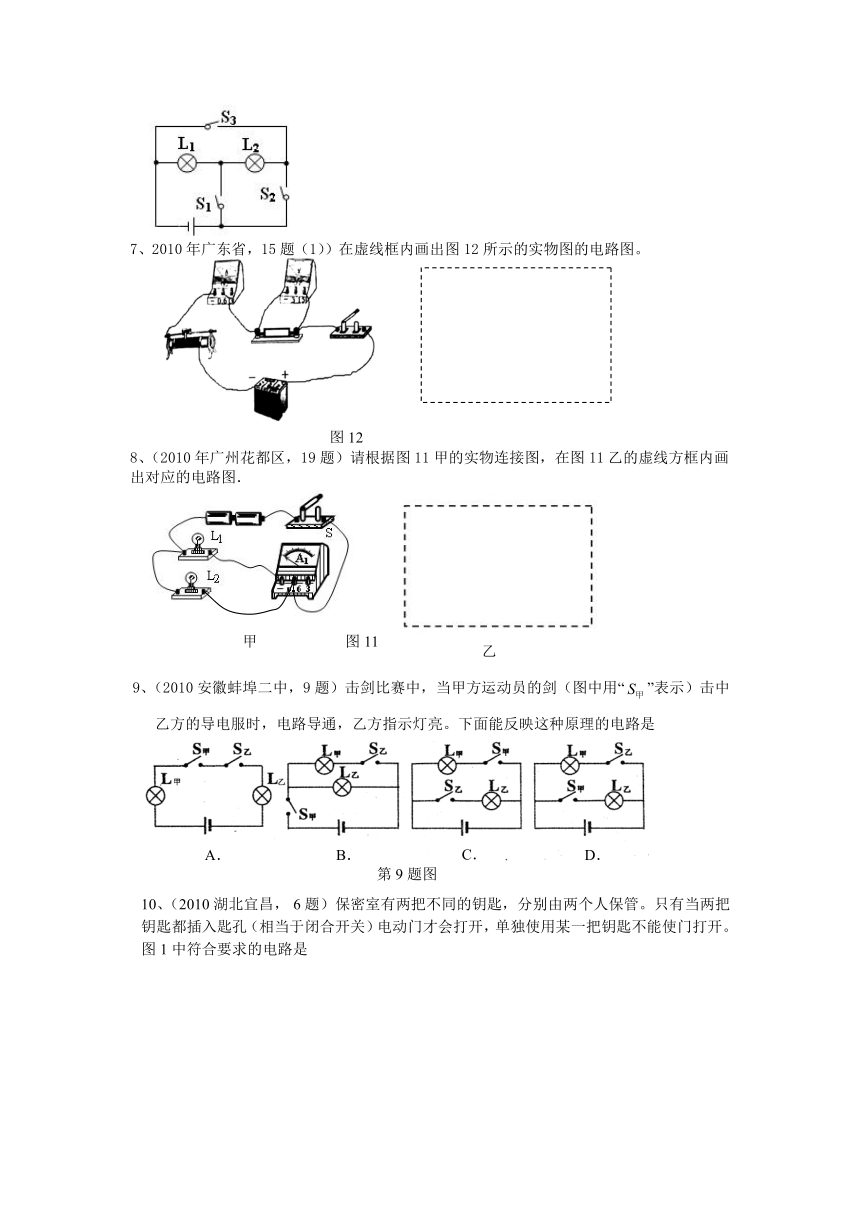

6、（2010黑龙江鸡西，21题）如图所示，在电路中要使电灯L1和L2并联，应闭合开关 。为了防止电路出现短路，不能同时闭合开关 。
7、2010年广东省，15题（1））在虚线框内画出图12所示的实物图的电路图。21世纪教育网 ( http: / / www.21cnjy.com / )
8、（2010年广州花都区，19题）请根据图11甲的实物连接图，在图11乙的虚线方框内画出对应的电路图．
9、（2010安徽蚌埠二中，9题）击剑比赛中，当甲方运动员的剑（图中用“”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是
10、（2010湖北宜昌， 6题）保密室有两把不同的钥匙，分别由两个人保管。只有当两把钥匙都插入匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开。图1中符合要求的电路是
11、（2010湖北荆州，34）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是
12、（2010内蒙古赤峰，8题）学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了，下列图中符合要求的电路是（ ）
13、如图13（20）所示，回答下列问题。
（1）若只使灯L1亮，应闭合开关 ，
断开开关 。
（2）若只使灯L2亮，应闭合开关 ，
断开开关 。
（3）若灯L1、L2组成串联电路，应闭合开
关 ，断开开关 。
（4）若灯L1、L2组成并联电路，应闭合开关 ，断开开关 。
（5）若将S1、S2、S3同时闭合，则L1、L2将 （填“亮”或“不亮”），此时电路发生 。
2、 电流
1、（2010年广东广州市，7题）在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是21世纪教育网 ( http: / / www.21cnjy.com / )
2、（2010年甘肃兰州，3题）如图1所示的电路中a、b是电表，闭合开关要使电灯发光，则21世纪教育网 ( http: / / www.21cnjy.com / )
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表21世纪教育网 ( http: / / www.21cnjy.com / )
D．a是电压表，b是电流表
3. （2010年浙江湖州，24题）如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 (选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为 安。
21世纪教育网 ( http: / / www.21cnjy.com / )
4、（2010江苏泰州，23题）图12所示的电璐，开关闭合时电流表(甲)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_________________关系（选填“串联”或“并联”）。
5、（2010·四川省成都市，21题）如图8所示，是小敏同学在某次实验探究中连接的电路。开关S2控制的是灯 ，电流表测量的是 的电流。
6、（2010湖北襄樊，27题）如图3所示，当开关S闭合后，要使电阻R1、R2并联，甲表是　　　　、乙表是　　　　。(选填“电流表”或“电压表”)
7、用一个电源、一个开关、两个电流表、两个灯泡，组成了图13（5）所示的四个电路，其中电流表A1能正确测灯L1的电流的是 （ ）
8、在下图13（7）中请你以笔代线将根据甲图中的电路图连接好电路。（其中A1的量程为0～0.6A，A2的量程为0～3A）
