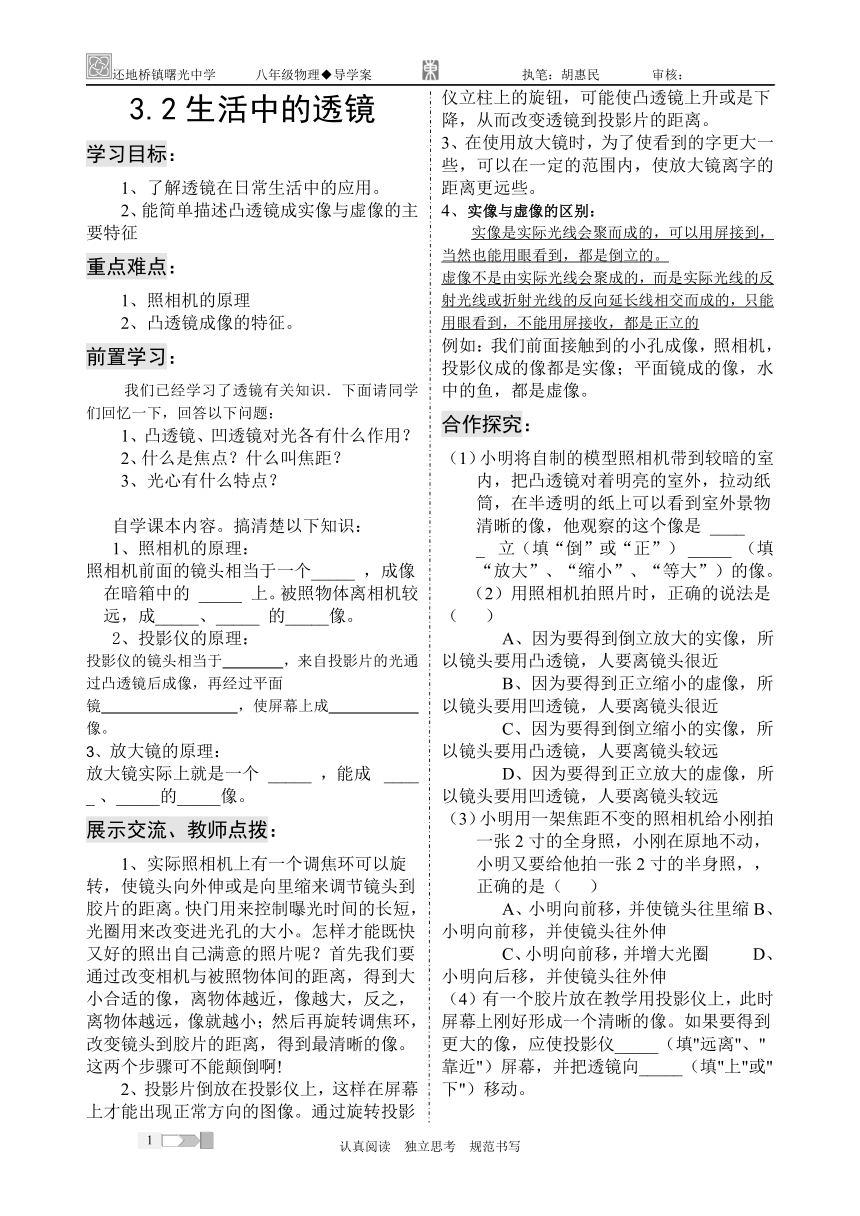

3.2生活中的透镜

2010年上学期◆八年级 班级： 姓名：
还地桥镇曙光中学 八年级物理◆导学案 执笔：胡惠民 审核：
3.2生活中的透镜
学习目标：
1、了解透镜在日常生活中的应用。
2、能简单描述凸透镜成实像与虚像的主要特征
重点难点：
1、照相机的原理
2、凸透镜成像的特征。
前置学习：
我们已经学习了透镜有关知识．下面请同学们回忆一下，回答以下问题：
1、凸透镜、凹透镜对光各有什么作用？
2、什么是焦点？什么叫焦距？ 3、光心有什么特点？
自学课本内容。搞清楚以下知识：
1、照相机的原理：
照相机前面的镜头相当于一个_____ ，成像在暗箱中的 _____ 上。被照物体离相机较远，成_____、_____ 的_____像。
2、投影仪的原理：
投影仪的镜头相当于 ，来自投影片的光通过凸透镜后成像，再经过平面镜 ，使屏幕上成 像。
3、放大镜的原理：
放大镜实际上就是一个 _____ ，能成 _____ 、_____的_____像。
展示交流、教师点拨：
1、实际照相机上有一个调焦环可以旋转，使镜头向外伸或是向里缩来调节镜头到胶片的距离。快门用来控制曝光时间的长短，光圈用来改变进光孔的大小。怎样才能既快又好的照出自己满意的照片呢？首先我们要通过改变相机与被照物体间的距离，得到大小合适的像，离物体越近，像越大，反之，离物体越远，像就越小；然后再旋转调焦环，改变镜头到胶片的距离，得到最清晰的像。这两个步骤可不能颠倒啊!
2、投影片倒放在投影仪上，这样在屏幕上才能出现正常方向的图像。通过旋转投影仪立柱上的旋钮，可能使凸透镜上升或是下降，从而改变透镜到投影片的距离。
3、在使用放大镜时，为了使看到的字更大一些，可以在一定的范围内，使放大镜离字的距离更远些。
4、实像与虚像的区别：
实像是实际光线会聚而成的，可以用屏接到，当然也能用眼看到，都是倒立的。
虚像不是由实际光线会聚成的，而是实际光线的反射光线或折射光线的反向延长线相交而成的，只能用眼看到，不能用屏接收，都是正立的
例如：我们前面接触到的小孔成像，照相机，投影仪成的像都是实像；平面镜成的像，水中的鱼，都是虚像。
合作探究：
（1）小明将自制的模型照相机带到较暗的室内，把凸透镜对着明亮的室外，拉动纸筒，在半透明的纸上可以看到室外景物清晰的像，他观察的这个像是 _____ 立（填“倒”或“正”） _____ （填“放大”、“缩小”、“等大”）的像。
（2）用照相机拍照片时，正确的说法是（ ）
A、因为要得到倒立放大的实像，所以镜头要用凸透镜，人要离镜头很近
B、因为要得到正立缩小的虚像，所以镜头要用凹透镜，人要离镜头很近
C、因为要得到倒立缩小的实像，所以镜头要用凸透镜，人要离镜头较远
D、因为要得到正立放大的虚像，所以镜头要用凹透镜，人要离镜头较远
（3）小明用一架焦距不变的照相机给小刚拍一张2寸的全身照，小刚在原地不动，小明又要给他拍一张2寸的半身照，，正确的是（ ）
A、小明向前移，并使镜头往里缩B、小明向前移，并使镜头往外伸
C、小明向前移，并增大光圈 D、小明向后移，并使镜头往外伸
（4）有一个胶片放在教学用投影仪上，此时屏幕上刚好形成一个清晰的像。如果要得到更大的像，应使投影仪_____（填"远离"、"靠近"）屏幕，并把透镜向_____（填"上"或"下"）移动。
（5）老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应（ ）
A、报纸与眼睛不动，放大镜离报纸远一些
B、报纸与眼睛不动，放大镜离报纸近一些
C、报纸与放大镜不动，眼睛离报纸近一些
D、报纸与放大镜不动，眼睛离报纸远一些
1、 达标拓展：
2、 照相机、投影仪和放大镜它们用的透镜分别是：________、________、________。
3、 照相机成的是：_______、_________、________像；投影仪成的是_______、_________、________像。
4、 在透明塑料片下压着一张报纸，塑料片上有一水滴，透过水滴看到报纸上的字比旁边的字_______(填“大”或“小”)，这说明此时的水滴相当于一个_______镜，它成的是_______、_________、________像。
5、 下面是对凸透镜成像的说法，其中正确的是：( )
A．凸透镜只能成实像
B．凸透镜只能成虚像
C．凸透镜只能成放大的像
D．凸透镜既能成实像，又能成虚像
6、 窗台上放着装有水的圆形玻璃缸，太阳光透过玻璃缸射到屋内窗台下的桌面上，发现桌面上的光斑比窗外地面上的太阳光亮，下列解释中错误的是：( )
A．凸透镜对光线有会聚作用
B．装有水的圆形玻璃缸相当于凸透镜
C．水对光线有会聚作用
D．装有水的圆形玻璃缸相当于凹透镜
7、 手持凸透镜在人眼和课本之间移动，下列说法正确的是：( )
A．凸透镜在任何位置都能看到课本放大的像
B．凸透镜在离课本较远时，才能看到课本放大的像
C．凸透镜在离课本较近时，才能看到课本放大的像
D．无论凸透镜放在什么位置都不能看到课本放大的像
8、 如图所示四种情景中，由于光的直线传播形成的是：( )
A B C D
8、关于实像和虚像，正确的判断依据是( )
A、 用光屏接收到的像都是实像
B、 虚像不能在光屏上呈现，只能用眼睛看到C、 虚像是人的幻觉，并没有光线进入人的眼睛D、 光的反射一定成虚像，光的折射一定成实像
9、放幻灯时，银幕上出现了一面旗，它的形状如图中的A相似，则幻灯机上的旗应是图中
关于四种光学仪器的成像情况，以下说法中正确的是
A.放大镜成正立放大的像B.照相机成正立缩小的像C.投影仪成倒立缩小的像
D.幻灯机成正立缩小的像
6．常用体温计的刻度部分为三棱体，横截面如右图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于____，使我们能看到水银柱放大后的____像。
教学评价：
（教）学后反思：
