11.1认识电路

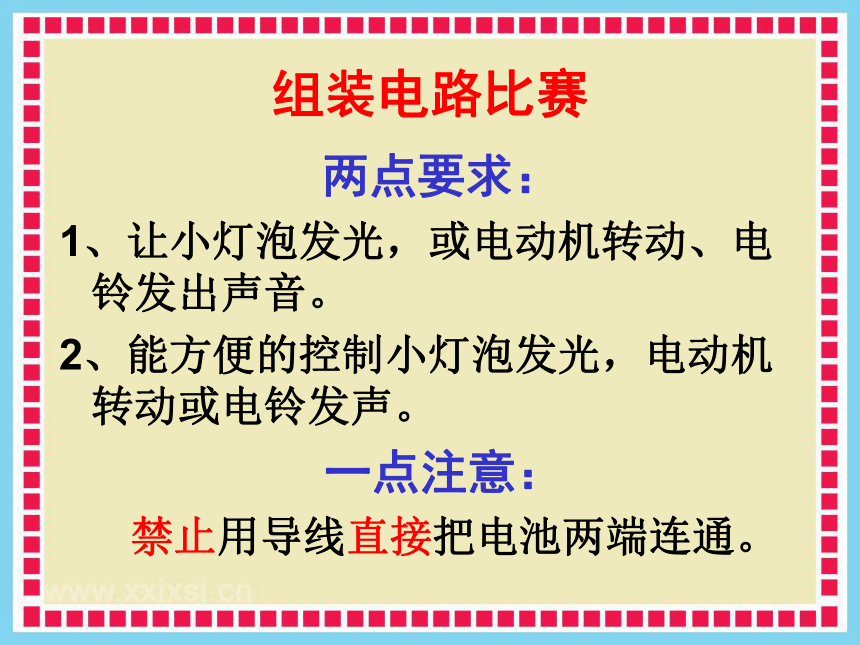

课件38张PPT。第十一章《简单电路》第一节认 识 电 路 灵宝市三中 焦 健组装电路比赛 两点要求：
1、让小灯泡发光，或电动机转动、电 铃发出声音。
2、能方便的控制小灯泡发光，电动机转动或电铃发声。
一点注意：
禁止用导线直接把电池两端连通。﹢﹣电源： 供电装置，提供电能，
把其他形式能转化为电能。加油站 ：电池有正、负两极。电池上正极用“+”表示，负极用“-”表示。电流是电荷的定向移动。电源外部电流从正极流向负极。用电器： 用电元件，消耗电能，
把电能转化为其他形式能。开关： 控制电路通和断，
控制电能的输送。 导线： 电流路径，输送电能的通道。 一、电路的组成及作用电 源：供电元件，提供电能。
用电器：用电元件，消耗电能。
开 关：控制电路的通断，控制电
能的输送。
导 线: 电流路径，输送电能通道。通路：处处连通的电路。特点：电路中有电流，用电器工作。
断路：某处断开的电路。 特点：电路中无电流，用电器不工作。 观察与思考 1、导线接入后电路中的电流有什么变化？
2、导线接入后是否有电流通过用电器（电灯）？
3、如果没有保险丝，普通的导线又很难熔断，会有什么后果？ 短路：不经用电器直接用导线将
电源正负极连通。
短路的特点： 电路中电流很大，没有用电器。 短路的危害：
烧坏电路（导线和电源），引发火灾。
二、电路的三种状态小试牛刀 1、下列关于电路的说法错误的是（ ）
A、电源是提供电能的装置
B、只有电路闭合时，电路中才有电流
C、电流沿着“正极→用电器→负极→”的方向流动
D、用电器是将其它形式的转化为电能的装置D2、在图所示的电路中，当开关闭合时，小灯泡能够发光的是( )
ABCDA甲乙3、在右图中，甲电路叫_______,乙电 路叫_______（填“通路”、“断路”或“短路”）。
断路 短路 三、电路图：用符号表示电路连接的图。比 比 看 谁 记 得 快！比比看谁说得快！比比看谁画得规范！ 画出下面电路元件符号：
（1）电 灯（ ）
（2）电动机（ ）
（3）电 池（ ）
（4）开 关（ ）
（5）电 铃（ ）
（6）交叉相连的导线（ ） 画电路图的注意事项： 用铅笔画图，符号要规范;
横平竖直，形状为长方形；
元件应均匀分布在电路图上;
拐角处不要画电路元件;
导线与元件间要紧密接触。
比比看谁画得认真！ 画出下面的实物图对应的电路图： 一路绿灯山穷水尽捷径课后作业 一节1号电池烂在地里，能使1平方米的土壤永久失去利用价值，一粒纽扣电池可使600吨水受污染，相当于一个人一生的饮水量！废旧电池都有什么危害？我们应如何处理废旧电池？谢谢同学们的合作！欢迎多提宝贵建议！
