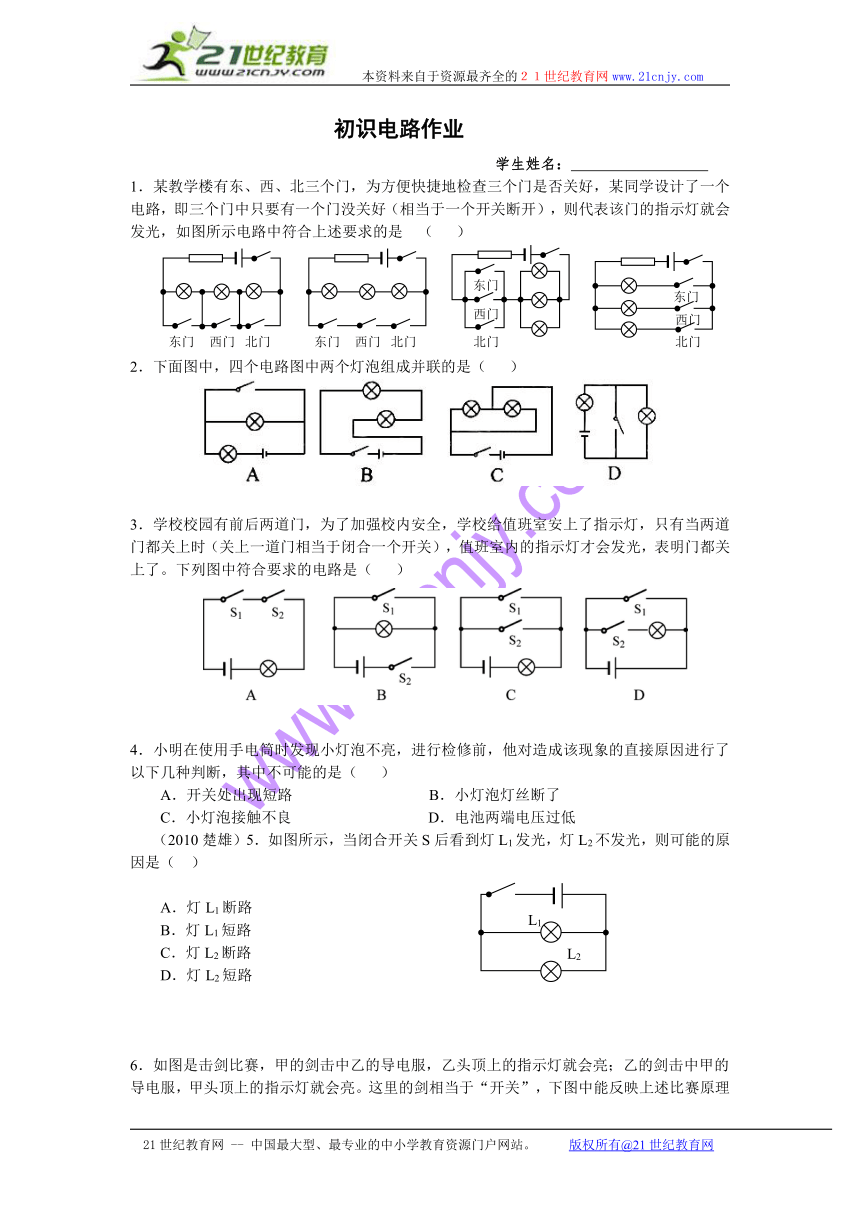

初识电路作业
学生姓名：
．某教学楼有东、西、北三个门，为方便快捷地检查三个门是否关好，某同学设计了一个电路，即三个门中只要有一个门没关好（相当于一个开关断开），则代表该门的指示灯就会发光，如图所示电路中符合上述要求的是 （ ）
．下面图中，四个电路图中两个灯泡组成并联的是（ ）
．学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。下列图中符合要求的电路是（ ）
．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（ ）
A．开关处出现短路 B．小灯泡灯丝断了
C．小灯泡接触不良 D．电池两端电压过低
（2010楚雄）．如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（ ）
A．灯L1断路
B．灯L1短路
C．灯L2断路
D．灯L2短路

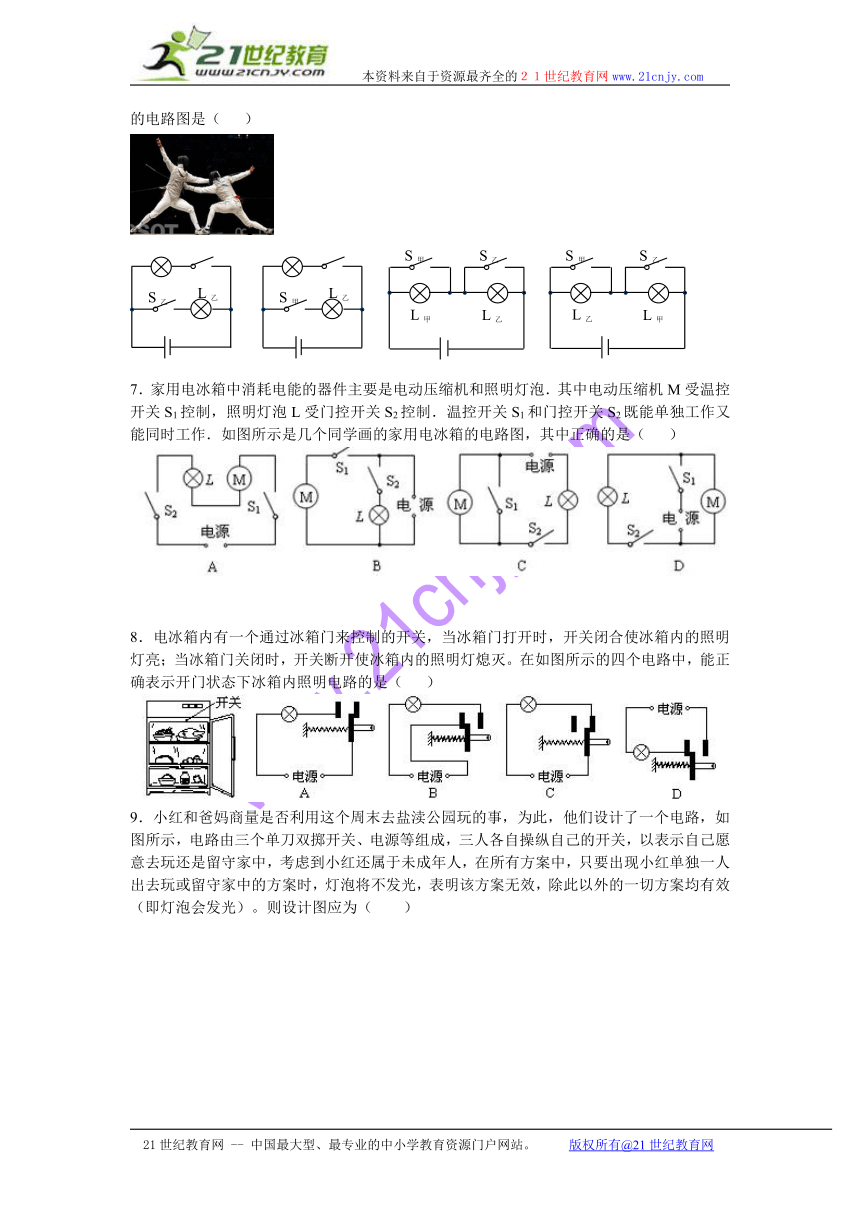

．如图是击剑比赛，甲的剑击中乙的导电服，乙头顶上的指示灯就会亮；乙的剑击中甲的导电服，甲头顶上的指示灯就会亮。这里的剑相当于“开关”，下图中能反映上述比赛原理的电路图是（ ）
．家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是（ ）
．电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在如图所示的四个电路中，能正确表示开门状态下冰箱内照明电路的是（ ）

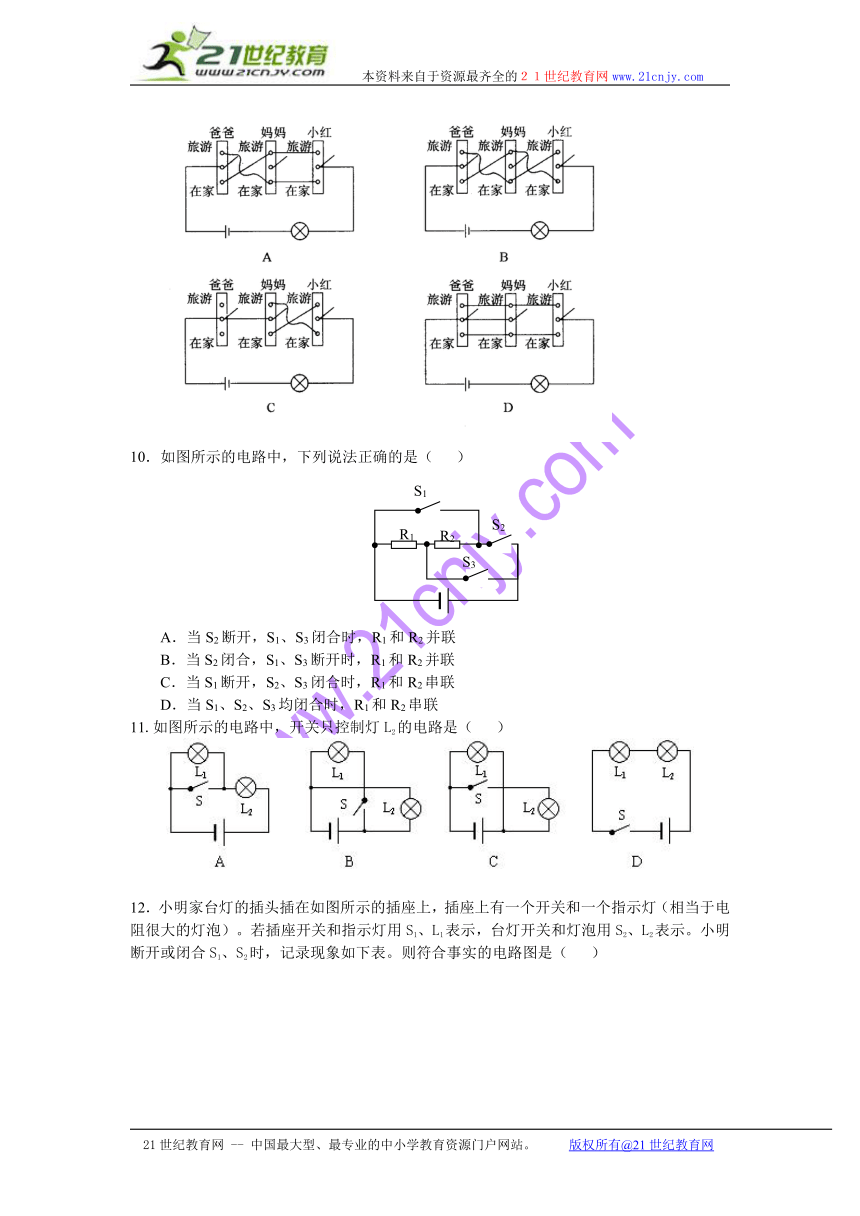

．小红和爸妈商量是否利用这个周末去盐渎公园玩的事，为此，他们设计了一个电路，如图所示，电路由三个单刀双掷开关、电源等组成，三人各自操纵自己的开关，以表示自己愿意去玩还是留守家中，考虑到小红还属于未成年人，在所有方案中，只要出现小红单独一人出去玩或留守家中的方案时，灯泡将不发光，表明该方案无效，除此以外的一切方案均有效（即灯泡会发光）。则设计图应为（ ）
．如图所示的电路中，下列说法正确的是（ ）
A．当S2断开，S1、S3闭合时，R1和R2并联
B．当S2闭合，S1、S3断开时，R1和R2并联
C．当S1断开，S2、S3闭合时，R1和R2串联
D．当S1、S2、S3均闭合时，R1和R2串联
.如图所示的电路中，开关只控制灯L2的电路是（ ）

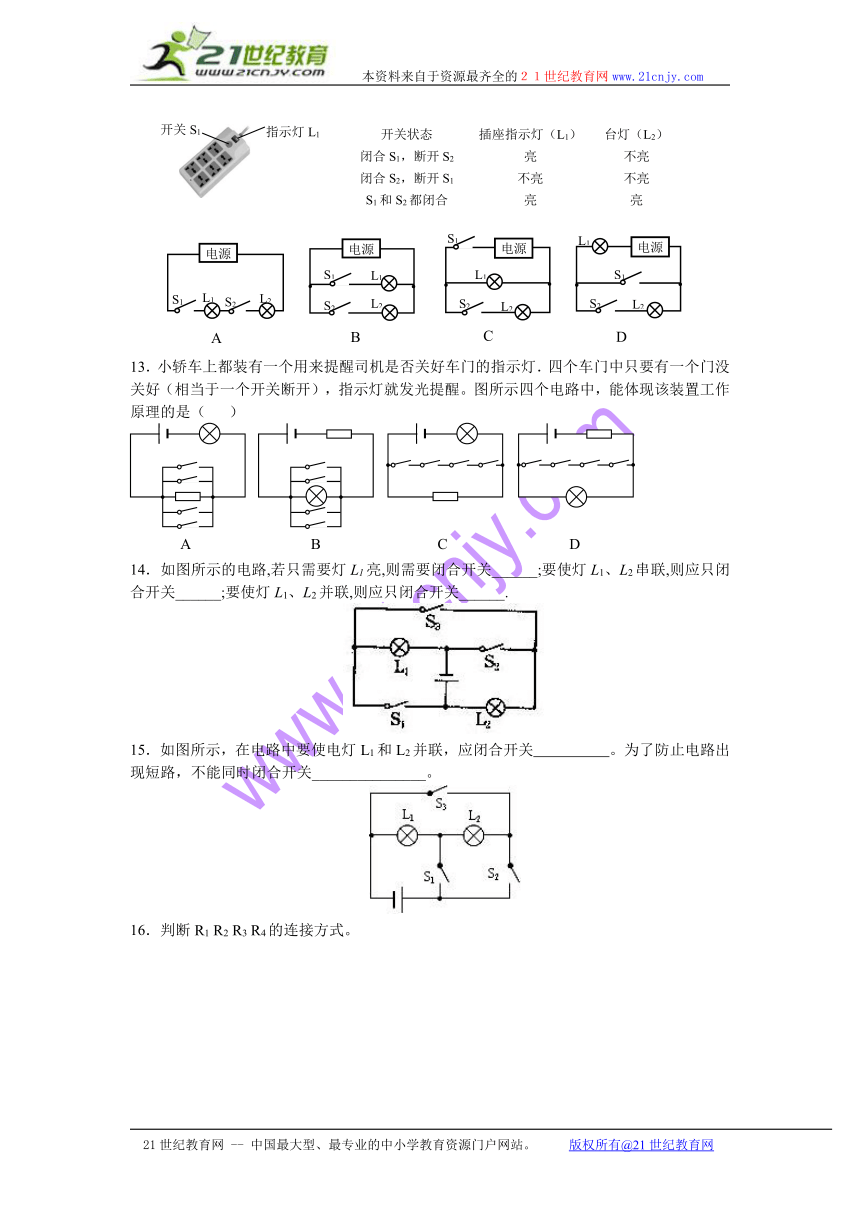

．小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是（ ）
．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就发光提醒。图所示四个电路中，能体现该装置工作原理的是（ ）
．如图所示的电路,若只需要灯L1亮,则需要闭合开关______;要使灯L1、L2串联,则应只闭合开关______;要使灯L1、L2并联,则应只闭合开关______.
．如图所示，在电路中要使电灯L1和L2并联，应闭合开关 。为了防止电路出现短路，不能同时闭合开关_______________。
．判断R1 R2 R3 R4的连接方式。
．请你根据电路图，帮助小雨同学连接乙实物电路。
．如图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
．在如图所示的方框中，有两节电池，一盏红灯、一盏绿灯和一只电铃，A、B、C、D为四个接线柱，按要求画出方框内的电路图。
（1）用导线接A、B时，铃响、红灯亮；
（2）用导线接A、C时，铃响、绿灯亮；
（3）用导线接A、D时，铃响、灯不亮；
（4）用导线接B、C，B、D，C、D时，铃不响、灯不亮；
．如图，将L1与L2并联，S为总开关，请连接
．如图，要求用S1控制L1，S为总开关，L1L2并联，请连线。
．如图，要求S1控制L1，S2控制L2，L1L2并联，S为总开关。
．根据实物连线画出电路图。
．如图，在虚线框内有三个规格相同的小灯泡，框外有电源，要求：
（1）将电源接在a、c时，开关S断开，有一盏灯亮；
（2）将电源接在b、c时，开关S断开，有两盏灯亮；
（3）将电源接在b、c时，开关S闭合，三盏灯都亮。
根据以上要求，画出方框内的电路连接图。
．从长江南岸到长江北岸的过江电缆中有四根完全相同的导线，这些导线的表面都有防水绝缘皮，它们互相绊合，分不清每一根对应的是哪个端点，请你找出每根导线对应的端点，可以使用的器材有：一个小灯泡，电源，导线若干。
要求：人只能在南北两岸之间往返一次，请写出你的主要操作步骤。
东门
西门
北门
东门
西门
北门
北门
西门
东门
东门
西门
北门
L1
L2
L乙
S甲
L乙
S乙
L甲
L乙
S甲
S乙
L乙
L甲
S甲
S乙
R1
R2
S1
S2
S3
指示灯L1
开关S1
开关状态 插座指示灯（L1） 台灯（L2）
闭合S1，断开S2 亮 不亮
闭合S2，断开S1 不亮 不亮
S1和S2都闭合 亮 亮
B
A
C
D
电源
S1
S2
L1
L2
电源
·
·
S1
S2
L1
L2
电源
·
S1
S2
L1
L2
·
电源
S1
S2
L1
L2
·
·
C
D
B
A
