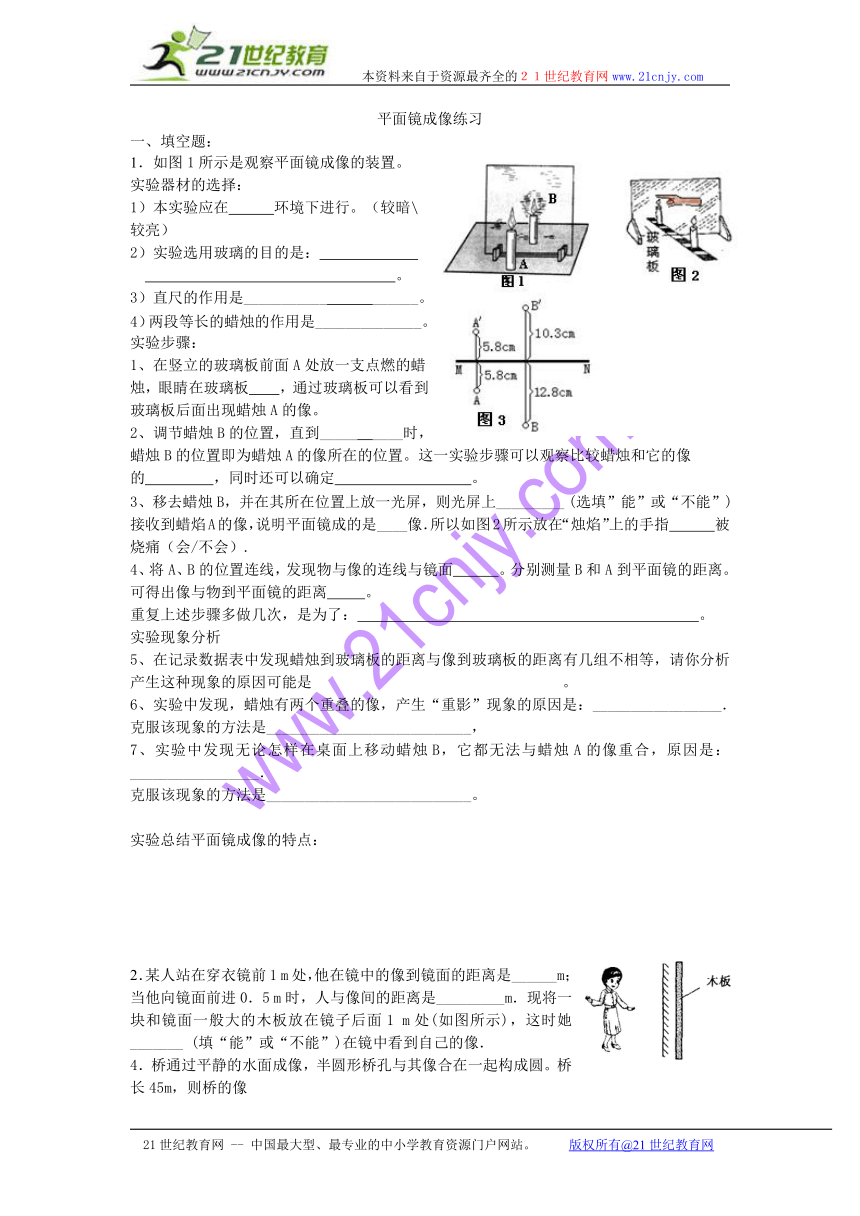

平面镜成像练习
一、填空题：
．如图1所示是观察平面镜成像的装置。
实验器材的选择：
1）本实验应在 环境下进行。（较暗\较亮）
2）实验选用玻璃的目的是：
。
3）直尺的作用是___________ ______。
4）两段等长的蜡烛的作用是______________。
实验步骤：
1、在竖立的玻璃板前面A处放一支点燃的蜡烛，眼睛在玻璃板 ，通过玻璃板可以看到玻璃板后面出现蜡烛A的像。
2、调节蜡烛B的位置，直到_____ ____时，蜡烛B的位置即为蜡烛A的像所在的位置。这一实验步骤可以观察比较蜡烛和它的像的 ，同时还可以确定 。
3、移去蜡烛B，并在其所在位置上放一光屏，则光屏上_________ (选填”能”或“不能”)接收到蜡焰A的像，说明平面镜成的是____像．所以如图2所示放在“烛焰”上的手指 被烧痛（会/不会）.
4、将A、B的位置连线，发现物与像的连线与镜面 。分别测量B和A到平面镜的距离。可得出像与物到平面镜的距离 。
重复上述步骤多做几次，是为了： 。
实验现象分析
5、在记录数据表中发现蜡烛到玻璃板的距离与像到玻璃板的距离有几组不相等，请你分析产生这种现象的原因可能是 。
6、实验中发现，蜡烛有两个重叠的像，产生“重影”现象的原因是：_________________．
克服该现象的方法是___________________________，
7、实验中发现无论怎样在桌面上移动蜡烛B，它都无法与蜡烛A的像重合，原因是：_________________．
克服该现象的方法是___________________________。
实验总结平面镜成像的特点：
．某人站在穿衣镜前1 m处，他在镜中的像到镜面的距离是______m；当他向镜面前进0．5 m时，人与像间的距离是_________m．现将一块和镜面一般大的木板放在镜子后面1 m处(如图所示)，这时她_______ (填“能”或“不能”)在镜中看到自己的像．

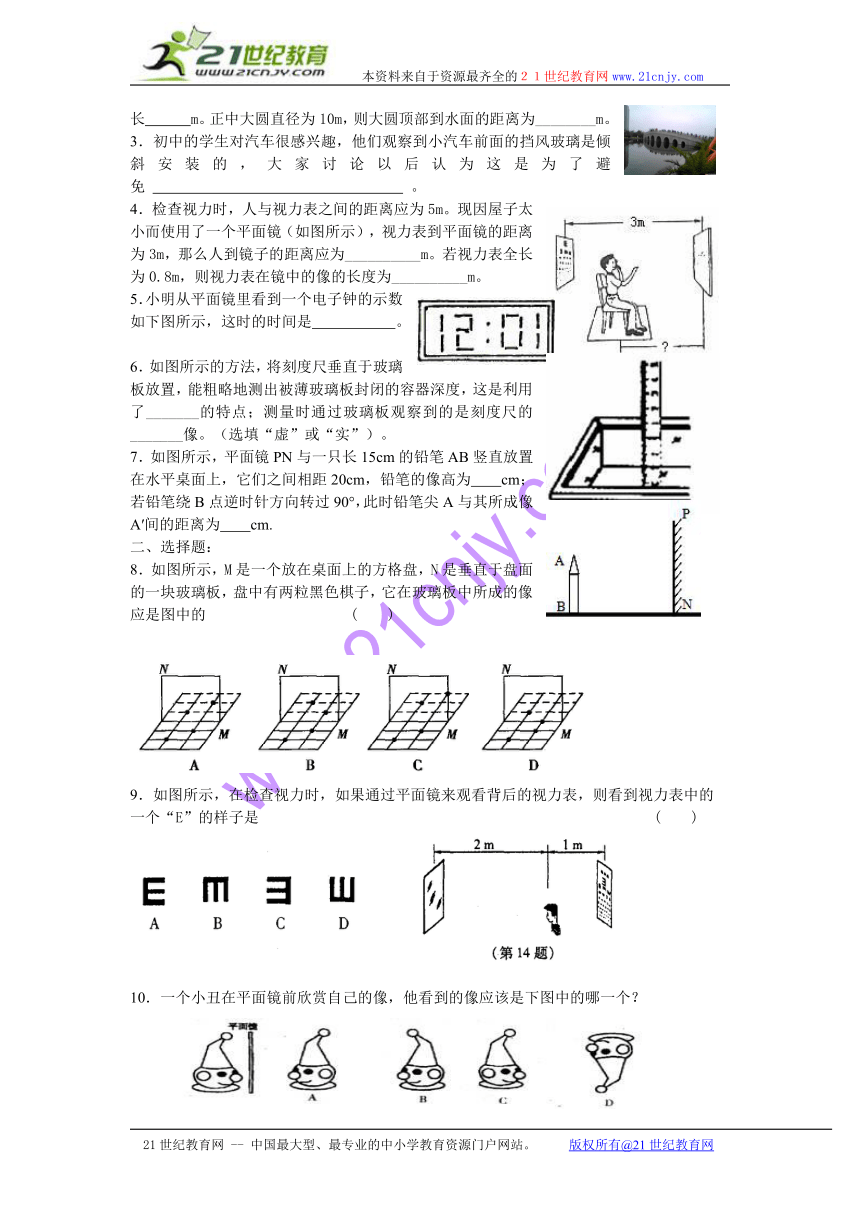

4．桥通过平静的水面成像，半圆形桥孔与其像合在一起构成圆。桥长45m，则桥的像
长 m。正中大圆直径为10m，则大圆顶部到水面的距离为________m。
．初中的学生对汽车很感兴趣，他们观察到小汽车前面的挡风玻璃是倾斜安装的，大家讨论以后认为这是为了避免 。
．检查视力时，人与视力表之间的距离应为5m。现因屋子太小而使用了一个平面镜（如图所示），视力表到平面镜的距离为3m，那么人到镜子的距离应为__________m。若视力表全长为0.8m，则视力表在镜中的像的长度为__________m。
．小明从平面镜里看到一个电子钟的示数如下图所示，这时的时间是 。
．如图所示的方法，将刻度尺垂直于玻璃板放置，能粗略地测出被薄玻璃板封闭的容器深度，这是利用了_______的特点；测量时通过玻璃板观察到的是刻度尺的_______像。（选填“虚”或“实”）。
．如图所示，平面镜PN与一只长15cm的铅笔AB竖直放置在水平桌面上，它们之间相距20cm，铅笔的像高为 cm；若铅笔绕B点逆时针方向转过90°，此时铅笔尖A与其所成像A′间的距离为 cm.
二、选择题：
．如图所示，M是一个放在桌面上的方格盘，N是垂直于盘面的一块玻璃板，盘中有两粒黑色棋子，它在玻璃板中所成的像应是图中的 ( )
．如图所示，在检查视力时，如果通过平面镜来观看背后的视力表，则看到视力表中的
一个“E”的样子是 ( )
．一个小丑在平面镜前欣赏自己的像，他看到的像应该是下图中的哪一个？
．小球相对桌面以1m/s的速度向平面镜运动，则像相对于桌面：
A.像以1m/s的速度向上运动; B.像以1m/s的速度向下运动;
C.像以2m/s的速度向上运动; D.像以2m/s的速度向下运动.
．平面镜成像的大小，是由下列的哪个因素决定的（ ）
A、平面镜的在小 B、平面 镜放置的方向
C、物体离镜的远近 D、物体自身的大小
．寓言故事“猴子捞月”中，猴子看到井中有个月亮，大叫起来：“不得了啦，不得了啦!月亮掉到井里去了!”(如图所示)．关于井中的月亮，以下说法中正确的是 ( )
A．井中的月亮比天上的月亮小
B．井中的月亮到水面的距离比天上的月亮到水面的距离近
C．井中的月亮到猴子的距离等于天上的月亮到猴子的距离
D．井中的月亮到猴子的距离略大于天上的月亮到猴子的距离
．关于物体通过平面镜成像，下列说法正确的是（ ）
A．物体通过平面镜所成的像是实像
B．物体离平面镜越远，所成的像越小
C．物体与它在平面镜中所成的像大小一定相等
D．物体到平面镜的距离大于像到平面镜的距离
．下图是探究平面镜成像特点的实验装置，a为玻璃板，b和c是两支完全相同的蜡烛。下列说法错误的是（ ）
A．为了保证实验效果应选择较薄的玻璃板
B．实验时玻璃板a应与水平桌面垂直放置
C．沿水平桌面移动蜡烛c前应先将其点燃
D．该实验最好在较暗的环境中进行
三作图题
．根据平面镜成像特点画出镜中的像(或镜前的物体)．
．根据平面镜成像的特点，作出图中物体在平面镜中所成的像．
． 已知物体AB及其在平面镜中的像A′B′的位置，如图所示，请在图中画出平面镜。
．如图中发光点S在平面镜MN中的像S1，当平面镜转过一定角度后，
它的像为S2，请利用平面镜成像的特点，画出转动后的平面镜的位置．
．根据平面镜中所成的像A'B'，请在图中利用平面镜成像特点画出物体AB。
．A/O/是AO在平面镜中成的像，如图24，请画出平面镜的位置。
．如图所示，平面镜OM斜放在水平桌面上。（1）请画出小球A在平面镜OM中所成的像A′；（2）若将平面镜沿顺时针方向旋转90°至OM′位置，请画出这个过程中小球A在平面镜中的像移动的轨迹。
．如图小明站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌及自己在玻璃屏蔽门后面的虚像．小明根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验．实验步骤如下，请完成相关内容．
（1）小明相对于玻璃屏蔽门前后移动直到观察到 ；
（2）记录 ；
（3）量出 的距离．
除记录工具外，小明要完成上述实验必需使用的仪器是 .
步骤（3）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是 ．
O
M
M′
A
