2.9测定电池的电动势和内阻
文档属性
| 名称 | 2.9测定电池的电动势和内阻 |  | |
| 格式 | rar | ||
| 文件大小 | 103.5KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 人教版（新课程标准） | ||
| 科目 | 物理 | ||
| 更新时间 | 2010-10-25 17:51:00 | ||
图片预览
文档简介

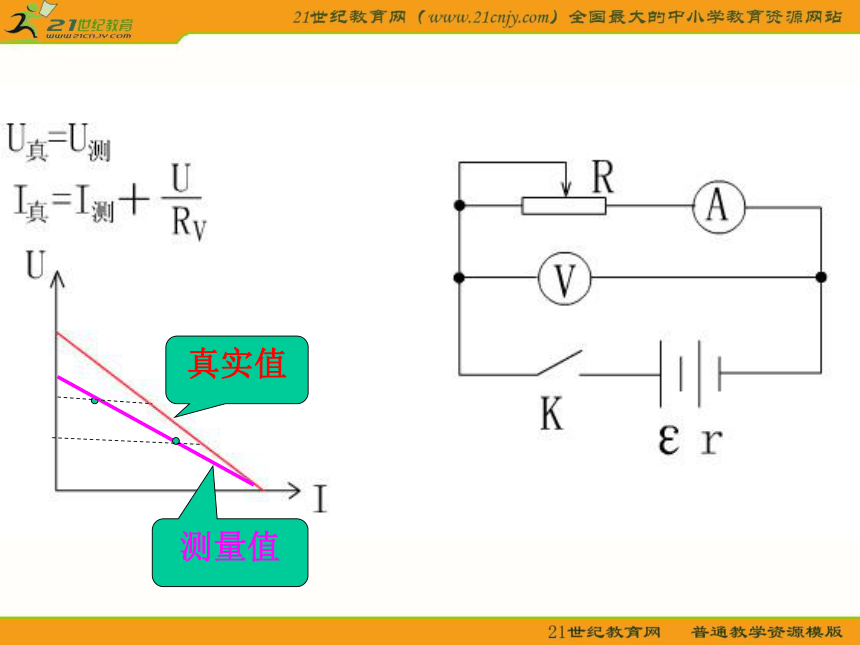

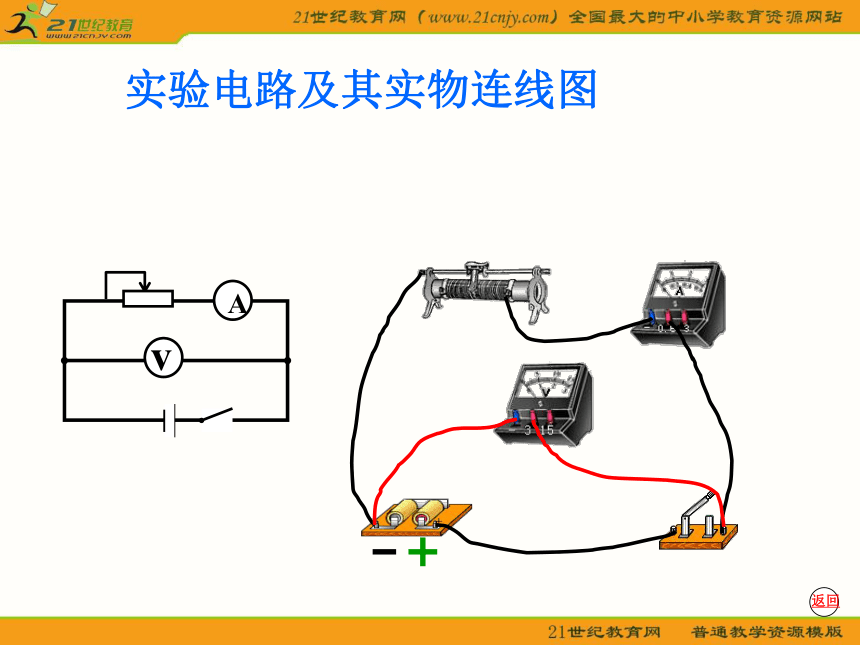

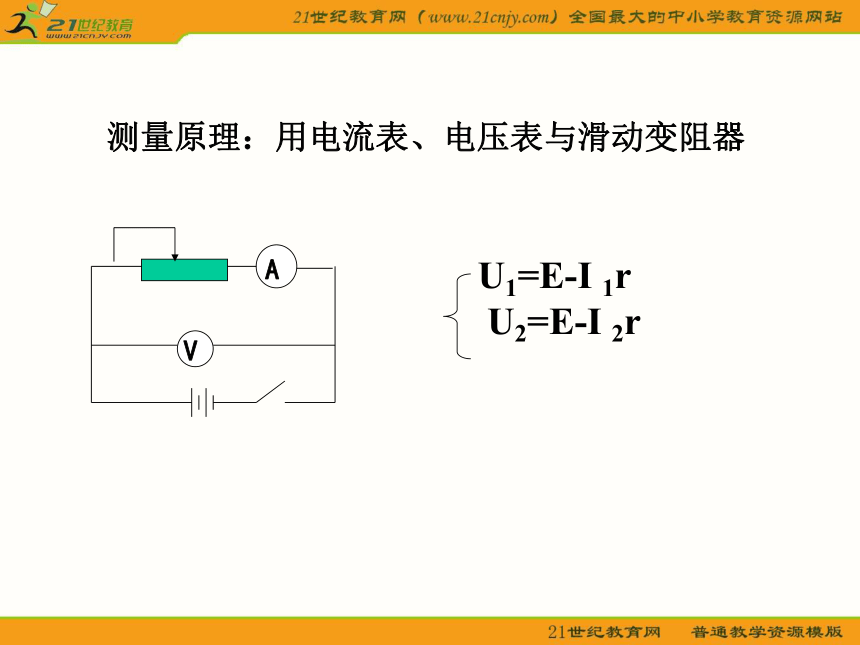

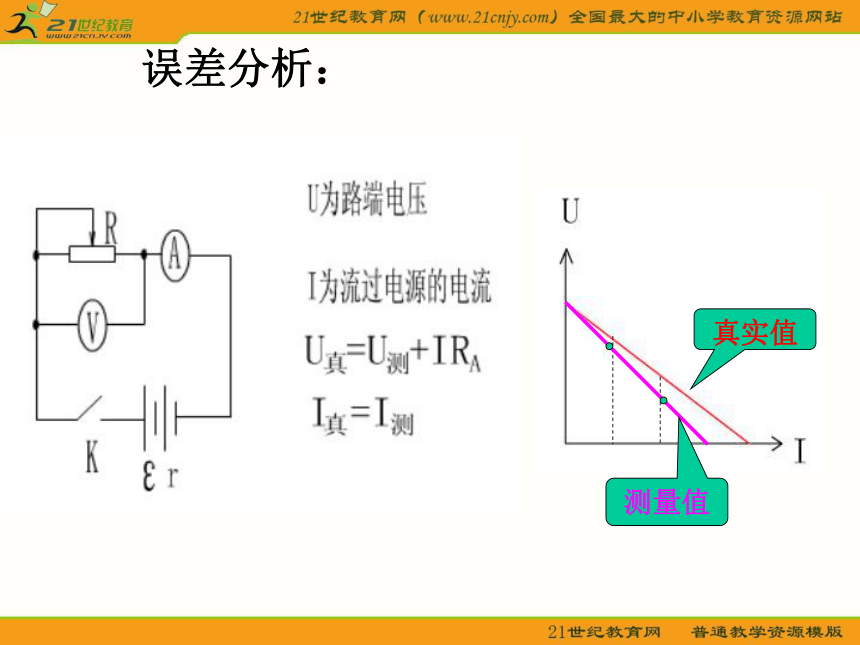

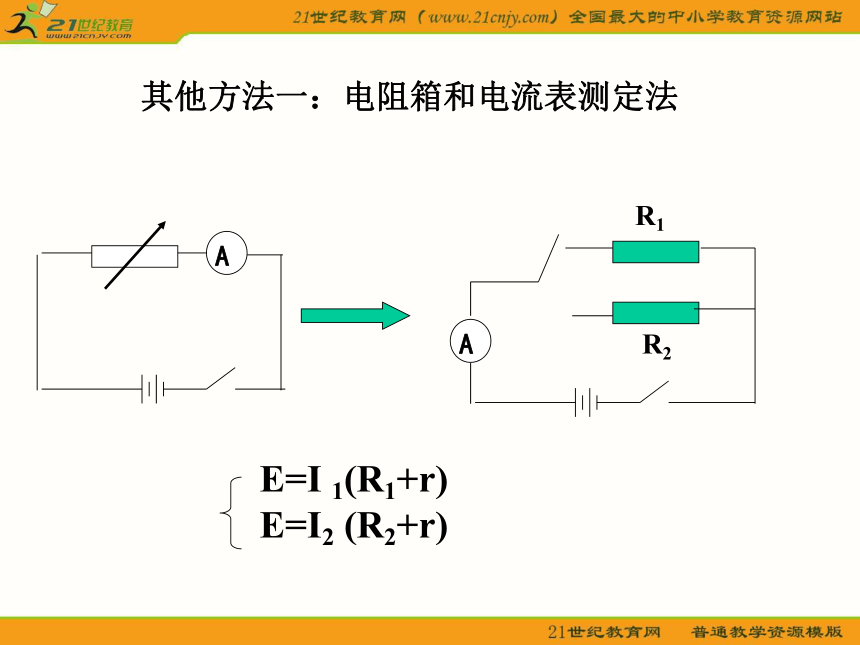

课件12张PPT。测定电源电动势和内阻测量原理：用电流表、电压表与滑动变阻器实验电路及其实物连线图真实值测量值误差分析：真实值测量值其他方法一：电阻箱和电流表测定法AR1R2VR2VR1其他方法二：电阻箱和电流表测定法例1. 一位同学记录的6组数据见表。试根据这些数据在下图中画出U—I图线，并根据图线读出电池的电动势E= ，电池的内阻 r = Ω .······1.480.75 例2. 如图示的电路中，R1 、R2为标准电阻，测定电源的电动势和内阻时，如果偶然误差可以忽略不计，则电动势的测量值 真实值，内阻的测量值 真实值，产生误差的原因是 。等于偏大电流表有内阻 例.在测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的 （ ）
A. 一只电流表和一个滑动变阻器
B. 一只电流表和一只电压表
C. 一只电流表和一个电阻箱
D. 一只电压表和一个电阻箱C D 例3. 如图是测量电源内电阻的电路，下列关于误差的说法，正确的是 ( ) A .由于电流表的分压作用，使内电阻的测量值小于真实 值； B. 由于电流表的分压作用，使内电阻的测量值大于真实值； C. 由于电压表的分流作用，使内电阻的测量值小于真实值； D. 由于电压表的分流作用，使内电阻的测量值大于真实值； 解： E = U + Ir ， I=(IA +U/RV) ，由于电压表的分流作用，对于每个电压值U1 ，测得的电流IA小于总电流I1，U越大，I A跟I1相差越大， 画出的图线应为实线所示：所以内电阻的测量值小于真实值。C （8分）现有器材：量程为10.0mA、内阻约30-40 Ω的电流表一个，定值电阻R1=150Ω，定值电阻R2=100 Ω ，单刀单掷开关K，导线若干。要求利用这些器材测量一干电池（电动势约1.5V）的电动势。
（1）按要求在实物图上连线。
（2）?用已知量和直接测得量表示的待测电动势的表达式为= ，式中各直接测得量的意义是： .2002年河南高考12、 （1）连图：左图只用R1接入电路；右图用R1和R2串联接入电路。 测量原理：E=I1（R1+ Rg+ r） ① E=I2（ R1+ R2+ Rg+ r） ②联立① ②解得注意：若只用R2接在电路中，则电流将超过电
流表的量程，所以用 R1和R2串联接入电路。 [解答]：
A. 一只电流表和一个滑动变阻器
B. 一只电流表和一只电压表
C. 一只电流表和一个电阻箱
D. 一只电压表和一个电阻箱C D 例3. 如图是测量电源内电阻的电路，下列关于误差的说法，正确的是 ( ) A .由于电流表的分压作用，使内电阻的测量值小于真实 值； B. 由于电流表的分压作用，使内电阻的测量值大于真实值； C. 由于电压表的分流作用，使内电阻的测量值小于真实值； D. 由于电压表的分流作用，使内电阻的测量值大于真实值； 解： E = U + Ir ， I=(IA +U/RV) ，由于电压表的分流作用，对于每个电压值U1 ，测得的电流IA小于总电流I1，U越大，I A跟I1相差越大， 画出的图线应为实线所示：所以内电阻的测量值小于真实值。C （8分）现有器材：量程为10.0mA、内阻约30-40 Ω的电流表一个，定值电阻R1=150Ω，定值电阻R2=100 Ω ，单刀单掷开关K，导线若干。要求利用这些器材测量一干电池（电动势约1.5V）的电动势。
（1）按要求在实物图上连线。
（2）?用已知量和直接测得量表示的待测电动势的表达式为= ，式中各直接测得量的意义是： .2002年河南高考12、 （1）连图：左图只用R1接入电路；右图用R1和R2串联接入电路。 测量原理：E=I1（R1+ Rg+ r） ① E=I2（ R1+ R2+ Rg+ r） ②联立① ②解得注意：若只用R2接在电路中，则电流将超过电
流表的量程，所以用 R1和R2串联接入电路。 [解答]：
