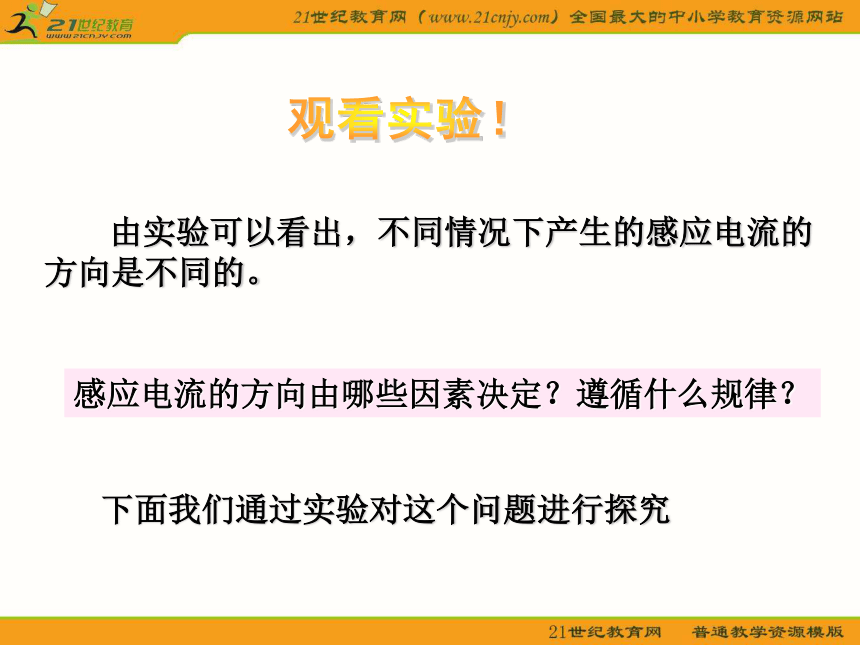

课件15张PPT。第四章 电磁感应3. 楞次定律观看实验! 由实验可以看出,不同情况下产生的感应电流的

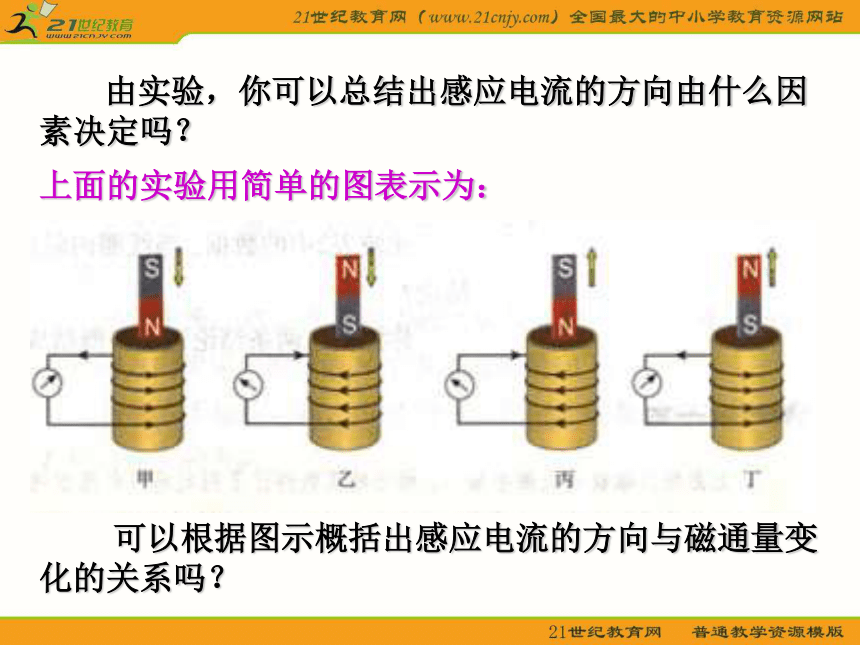

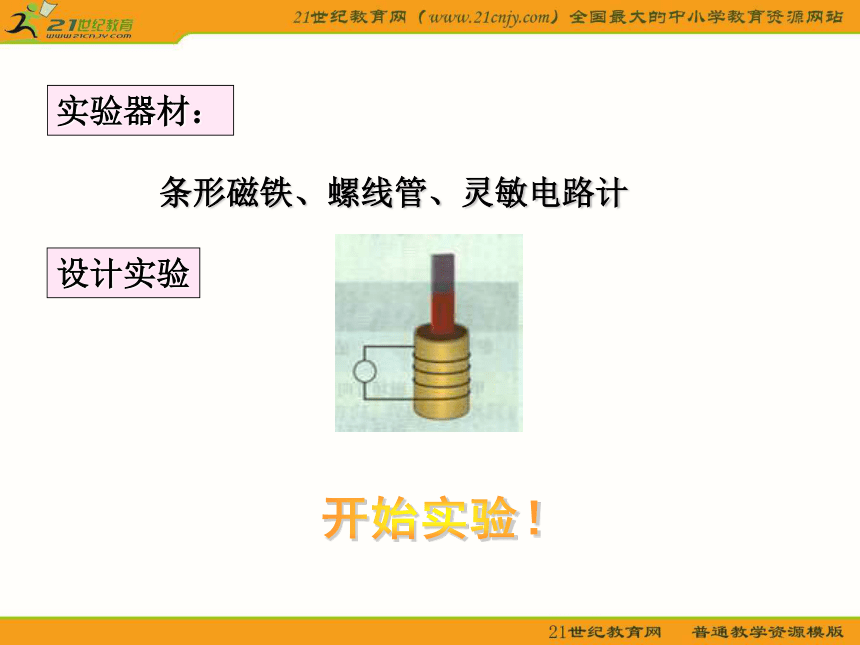

方向是不同的。感应电流的方向由哪些因素决定?遵循什么规律?下面我们通过实验对这个问题进行探究实验器材:条形磁铁、螺线管、灵敏电路计设计实验开始实验! 由实验,你可以总结出感应电流的方向由什么因
素决定吗?上面的实验用简单的图表示为: 可以根据图示概括出感应电流的方向与磁通量变

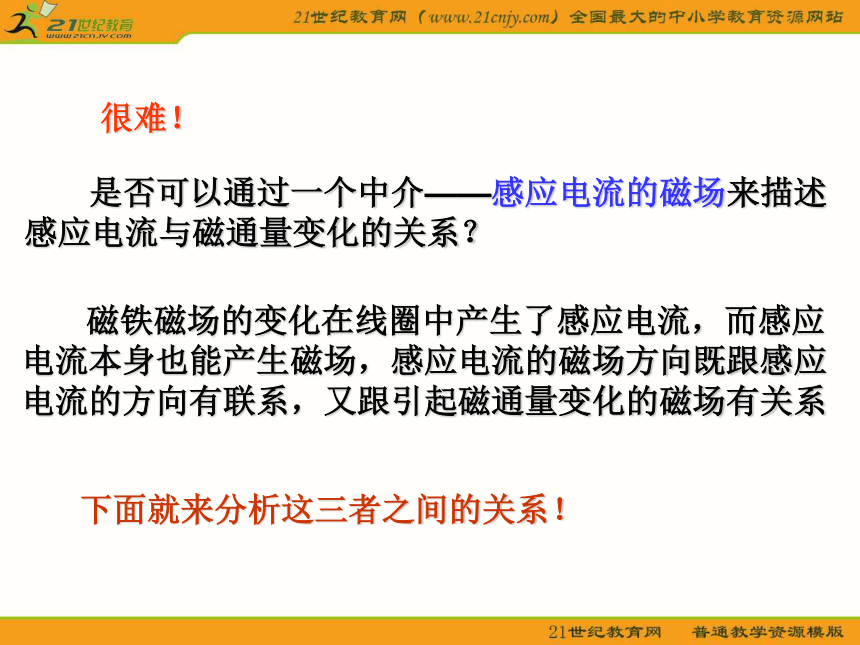

化的关系吗?很难! 是否可以通过一个中介——感应电流的磁场来描述
感应电流与磁通量变化的关系? 磁铁磁场的变化在线圈中产生了感应电流,而感应
电流本身也能产生磁场,感应电流的磁场方向既跟感应

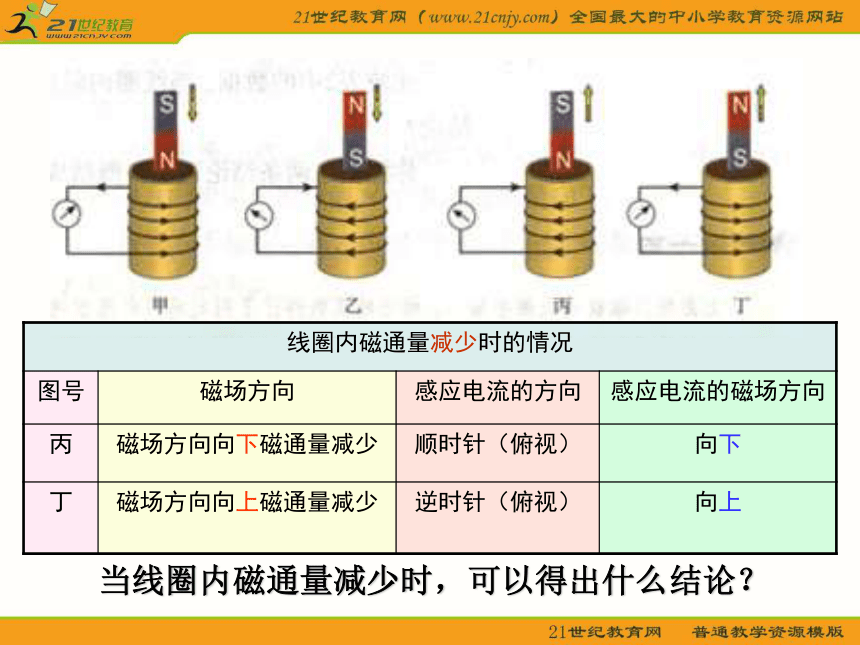

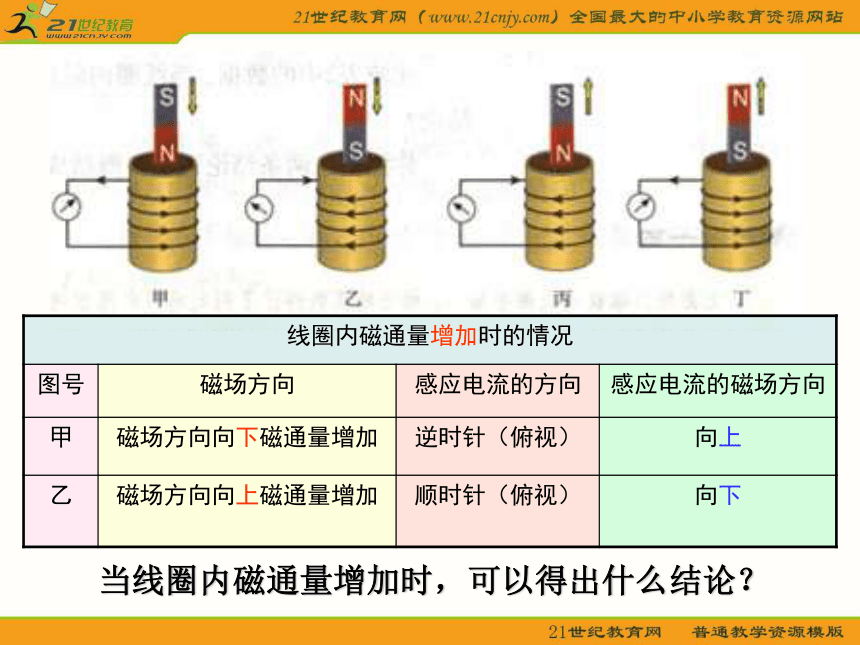

电流的方向有联系,又跟引起磁通量变化的磁场有关系下面就来分析这三者之间的关系!当线圈内磁通量增加时,可以得出什么结论?当线圈内磁通量减少时,可以得出什么结论?上面这两个分析得出的结论,有什么联系吗? 1834年,物理学家楞次在分析了
很多实验事实后归纳出以下结论: 感应电流具有这样的方向,即感
应电流的磁场总要阻碍引起感应电流
的磁通量的变化——楞次定律楞次定律的应用用楞次定律可以判定感应电流的方向,以例题1分析例题1 法拉第最初发现电磁感应现象的
实验如图所示,软铁环上绕有M、N
两个线圈,当M线圈电路中的开关断
开的瞬间,线圈N中的感应电流沿什
么方向?分析:合上开关时,线圈N中磁感线:向下!开关断开瞬间,线圈N中磁通量减少!感应电流的磁场应阻碍磁通量减少,所以:向下!根据右手螺旋定则,线圈N中感应电流方向:如图楞次定律的应用用楞次定律可以判定感应电流的方向,以例题1分析 根据楞次定律判定感应电流方向的思路,可以概
括为以下方框图明确研
究的对
象是哪
一个闭
合电路该电路磁通
量如何变化该电路磁场
的方向如何 根据楞次定律判定感应电
流磁场方向判定感应
电流方向楞次定律的应用例题2 如图所示,在长直载流导线附近有一
个矩形线圈ABCD,线圈与导线始终在同
一个平面内。线圈在导线的右侧平移时,
其中产生了A→B→C→D→A方向的电流。
请判断,线圈在向哪个方向移动?分析:研究对象——矩形线圈载流直导线一侧磁感线分布:如图 由线圈中感应电流的方向,由右手螺旋
定则可以判断感应电流磁场方向:如图楞次定律——感应电流磁场应阻碍磁通量变化线圈是向左移动的!右手定则 当闭合导体的一部分做切割磁感
线的运动时,如何判断感应电流的方
向?假定导体棒AB向右运动1、我们研究的是哪个闭合电路?2、穿过这个闭合电路的磁通量是增大还是减小?3、感应电流的磁场应该是沿哪个方向?4、导体棒AB中的感应电流沿哪个方向?ABEF增大垂直纸面向外向上右手定则 可以用右手手掌和手指的方向来记忆导线切割磁
感线时产生的感应电流的方向 右手定则:伸开右手,使拇指
和其余四个手指垂直,并且都与手
掌在同一个平面内。让磁感线从手
心进入,并使拇指指向导线运动的
方向,这时四指所指的方向就是感
应电流的方向。练习 在图中CDEF是金属框,当导体
AB向右移动时,请用楞次定律判断
ABCD和ABFE两个电路中感应电流
的方向。我们能不能用这两个电路中
的任一个来判定导体AB中感应电流
的方向?答:ABCD中感应电流方向:A→B→C→D→AABFE中感应电流方向:A→B→F→E→AAB中感应电流方向:A→B小结1、楞次定律:感应电流具有这样的方向,即感应电
流的磁场总要阻碍引起感应电流的磁通量的变化2、学会了用楞次定律分析感应电流的方向3、用右手定则可以判断感应电流的方向
