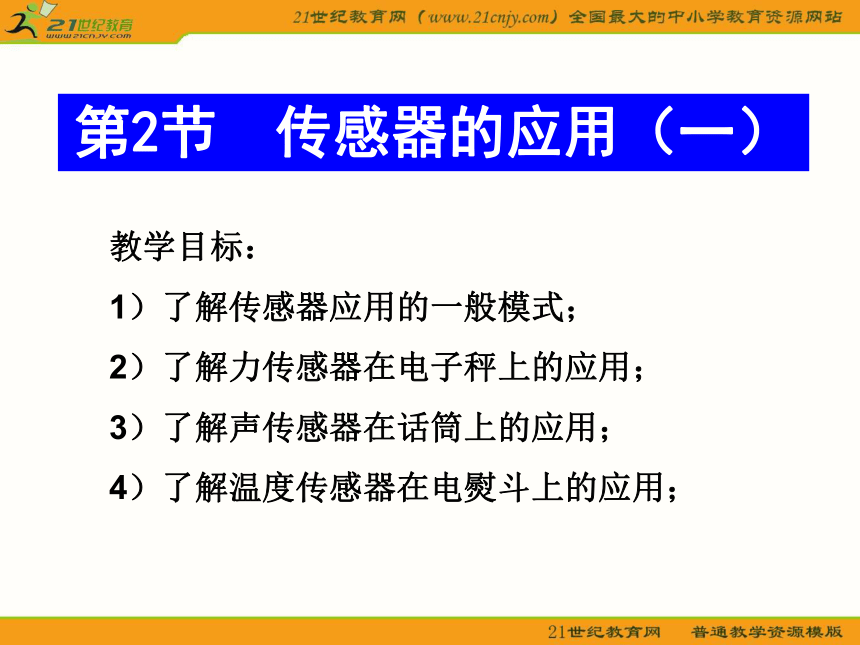

课件21张PPT。第2节 传感器的应用（一）教学目标：
1）了解传感器应用的一般模式；
2）了解力传感器在电子秤上的应用；
3）了解声传感器在话筒上的应用；

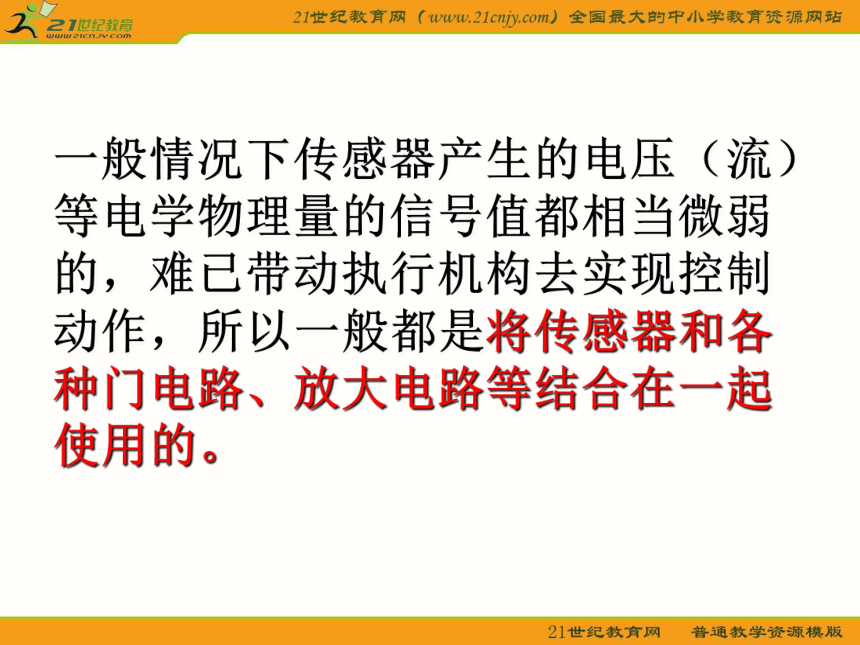

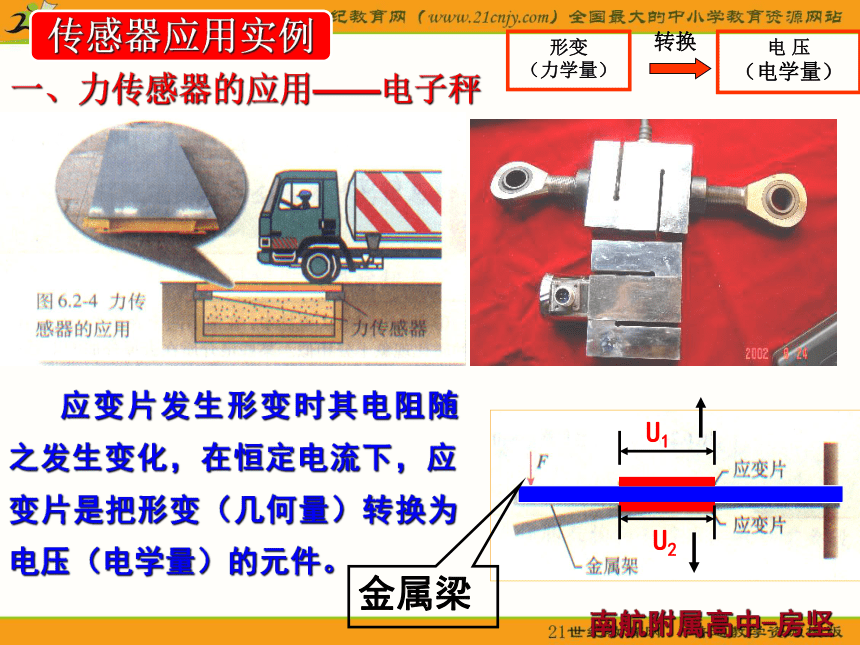

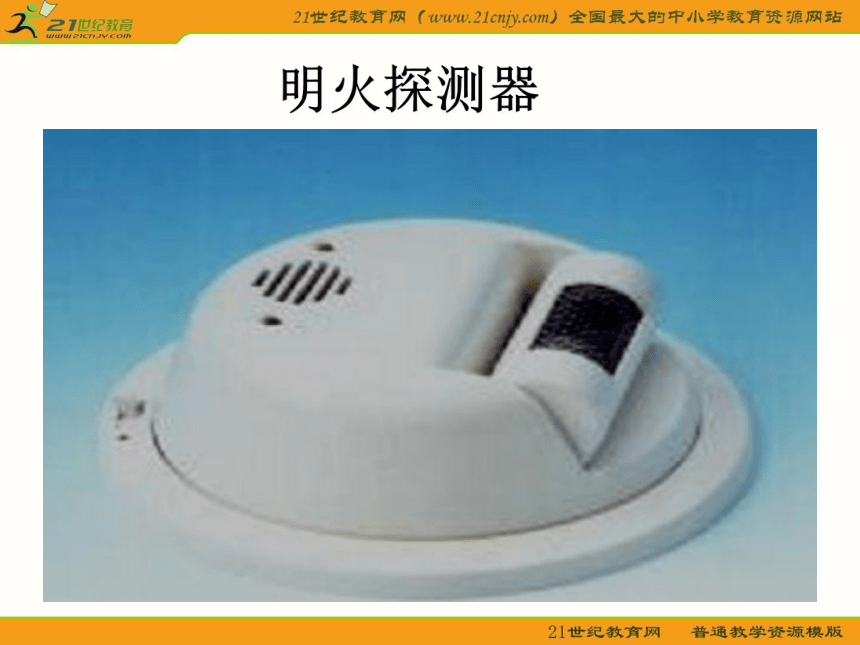

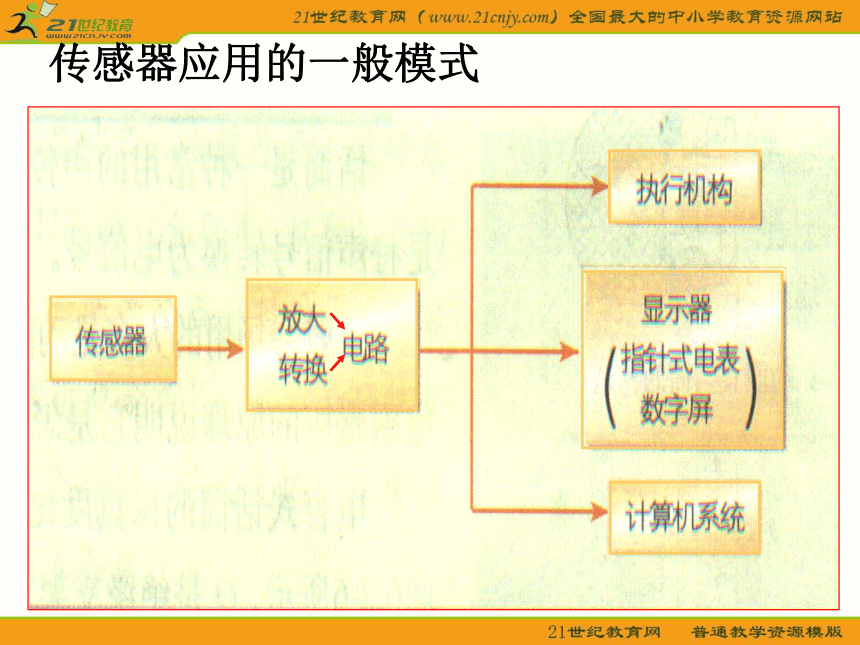

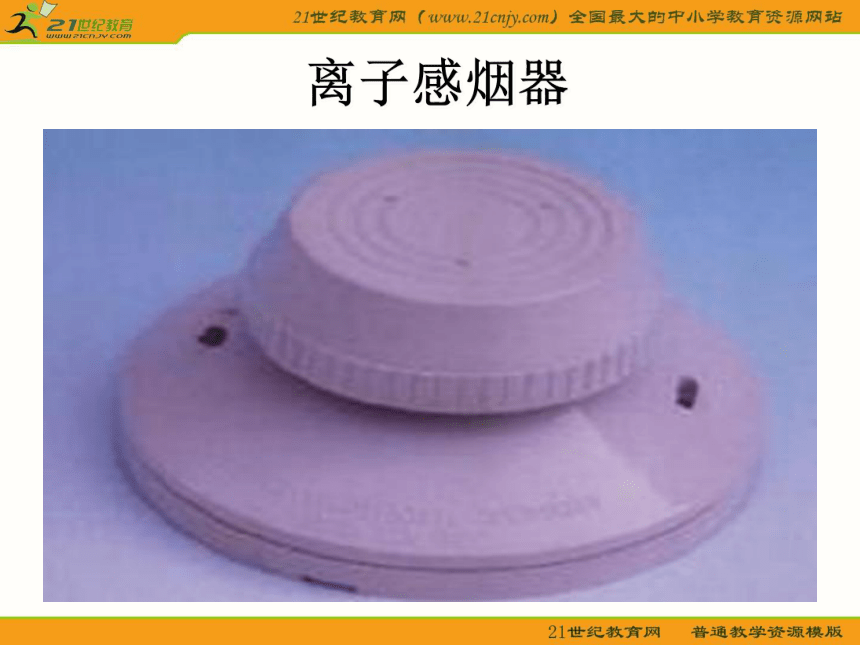

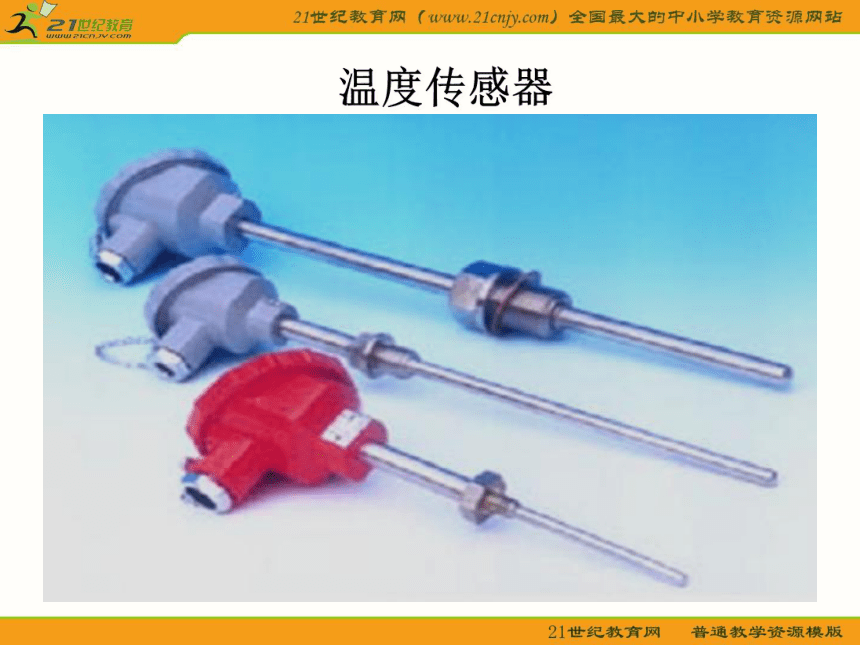

4）了解温度传感器在电熨斗上的应用； 温度传感器明火探测器离子感烟器一般情况下传感器产生的电压（流）等电学物理量的信号值都相当微弱的，难已带动执行机构去实现控制动作，所以一般都是将传感器和各种门电路、放大电路等结合在一起使用的。传感器应用的一般模式传感器应用实例应变片发生形变时其电阻随之发生变化，在恒定电流下，应变片是把形变（几何量）转换为电压（电学量）的元件。一、力传感器的应用——电子秤金属梁南航附属高中-房坚1、动圈式话筒：
膜片在声波下振动，使得与膜片相连的线圈中产生周期性变化的感应电流。二、声传感器的应用——话筒2、电容式话筒：

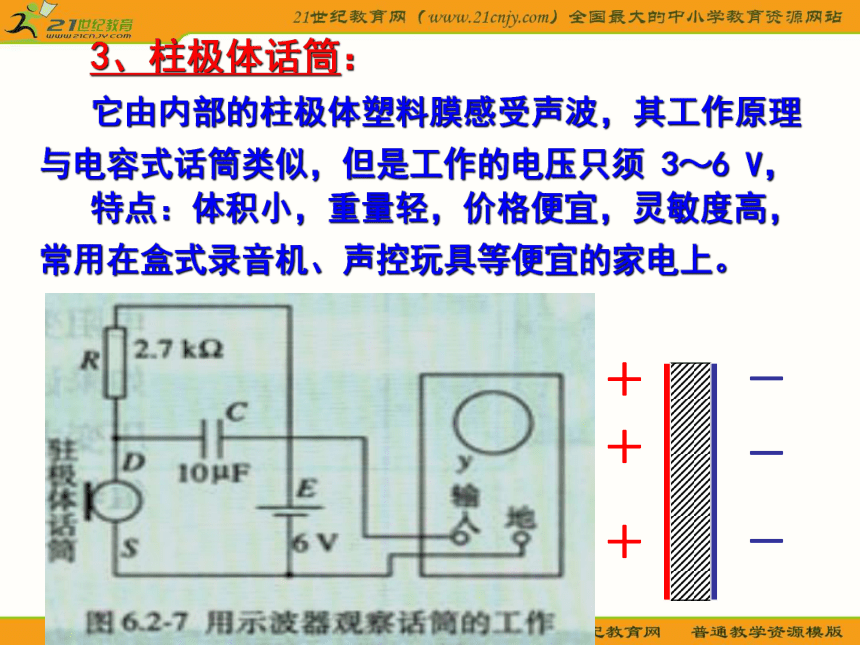

金属膜片M 和固定电极 N 形成一 个电容器,M 在声波作用下振动,电容器的电容作周期性变化，电阻R 两端的电压也做相应的周期性变化。传感器应用实例绝缘支架3、柱极体话筒：
它由内部的柱极体塑料膜感受声波，其工作原理与电容式话筒类似，但是工作的电压只须 3～6 V，特点：体积小，重量轻，价格便宜，灵敏度高，常用在盒式录音机、声控玩具等便宜的家电上。常温下两触点分离。温度升高，两种金属膨胀性能不同，双金属片形状发生变化，使触点接触。三、温度传感器的应用——电熨斗传感器应用实例双金属片温度传感器：电烫斗的构造思考与讨论：
常温下两触点是接触还是分离？
如何用调温旋钮升高或降低电烫斗工作温度？四、温度传感器的应用——冰箱温度控制器思考与讨论：
1、为什么温度较高时压缩机自动工作，达到设定低温后就自动停止工作？
2、凸轮为什么可以改变设定的温度？氯甲烷及它的蒸气五、恒温箱温控器思考与讨论：
1、应该把恒温箱中的加热器接在 A、B 还是 C、D 之间呢？
2、要使箱内温度保持100℃，可变电阻R′值应调节多大？六、加速度计1、两个电池的电动势一样大
2、滑片在中间位置电压表的读数为零
3、P 点电势高与 Q点时，指针向右偏转第3节 传感器的应用（二）感温铁氧体的“居里点”：
感温铁氧体在常温下具有铁磁性，但温度升高到103℃时便失去了铁磁性，这个温度称为这种材料的“居里温度”或“居里点”。四、温度传感器的应用——电饭锅电饭锅的构造
思考与讨论：
●开始做饭时为什么要压下开关按钮？
●若用电饭锅烧水，水在沸腾以后是否会自动断电？传感器应用实例五、温度传感器的应用——测温仪用温度传感器可以把温度转换为电信号。测温元件可以是热敏电阻、金属热电阻、热电偶、红外线敏感元件等。
电信号可以远距离输送，因而温度传感器可以远距离读取温度。传感器应用实例温度传感器————测温仪将微机辅助实验系统所配的温度传感器与计算机连接，可以实现数据采集、处理、画图的智能化功能。五、温度传感器的应用——测温仪传感器应用实例六、光传感器的应用——鼠标器鼠标中的红外接收管就是光传感器。鼠标移动时，滚球带动 x、y 方向两个码盘转动，红外管接收到一个个红外线脉冲。计算机分别统计 x、y 两个方向上的脉冲信号，就能确定鼠标的位置。传感器应用实例七、光传感器的应用——火灾报警器光电三极管是烟雾火警报警器中的光传感器。平时，发光二极管发出的光被不透明挡板挡住。当有烟雾时，烟雾对光有散射作用，光电三极管接收到散射光，电阻变小，使报警电路工作。传感器应用实例
