台山侨中 3.6 带电粒子在匀强磁场中的运动

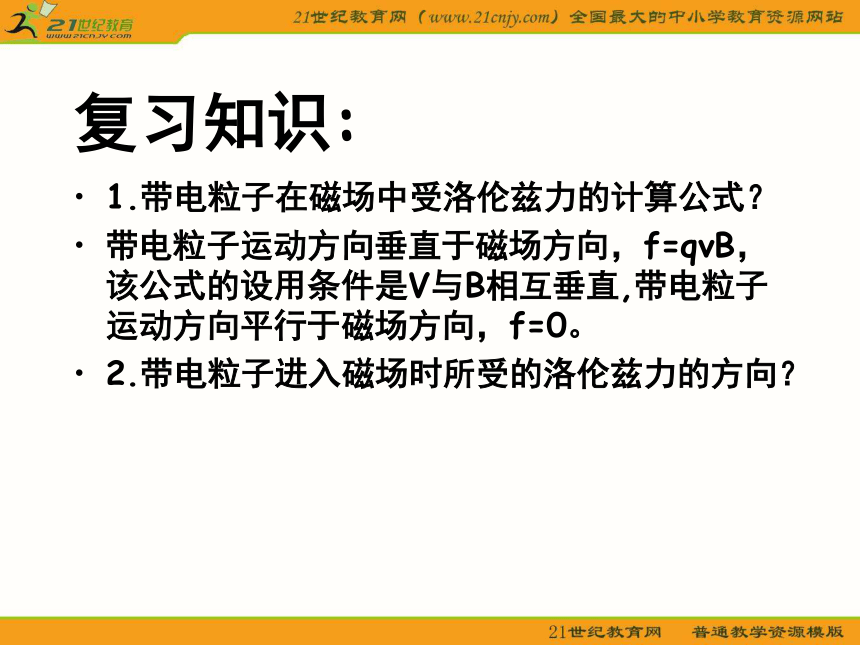

课件11张PPT。带电粒子在匀强磁场中的运动复习知识:1.带电粒子在磁场中受洛伦兹力的计算公式？
带电粒子运动方向垂直于磁场方向，f=qvB，该公式的设用条件是V与B相互垂直,带电粒子运动方向平行于磁场方向，f=0。

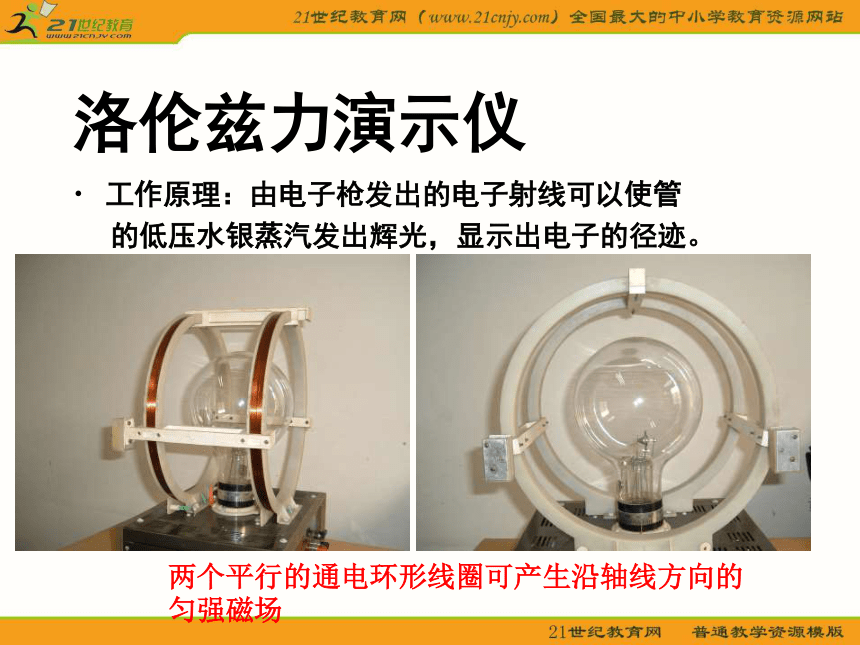

2.带电粒子进入磁场时所受的洛伦兹力的方向？洛伦兹力演示仪工作原理：由电子枪发出的电子射线可以使管
的低压水银蒸汽发出辉光，显示出电子的径迹。两个平行的通电环形线圈可产生沿轴线方向的匀强磁场结论：

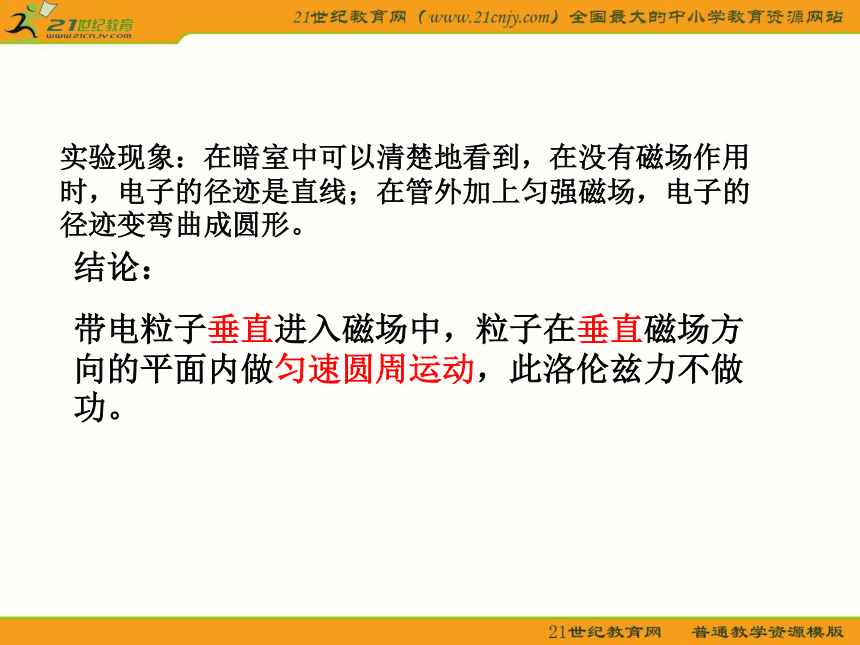

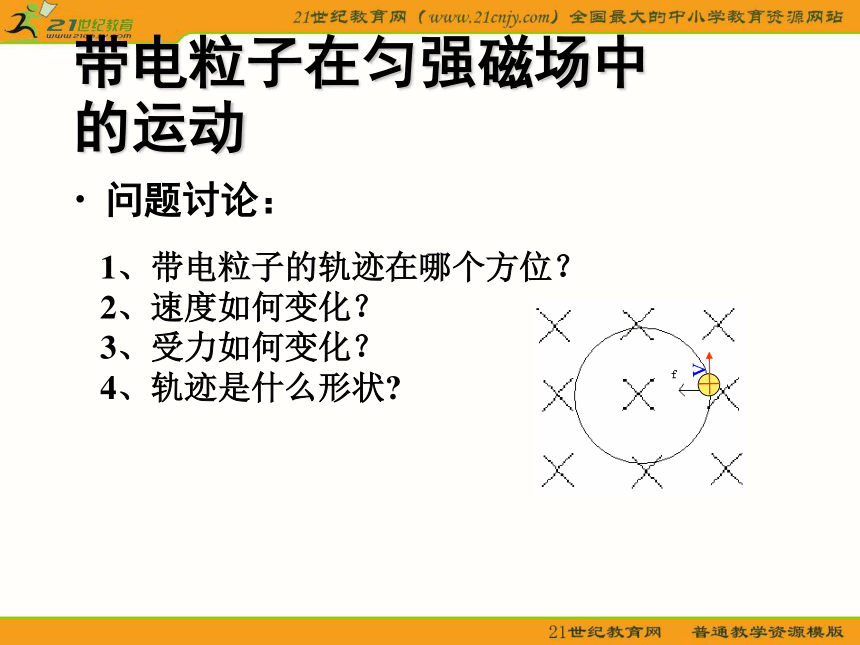

带电粒子垂直进入磁场中，粒子在垂直磁场方向的平面内做匀速圆周运动，此洛伦兹力不做功。实验现象：在暗室中可以清楚地看到，在没有磁场作用时，电子的径迹是直线；在管外加上匀强磁场，电子的径迹变弯曲成圆形。问题讨论：带电粒子在匀强磁场中的运动1、带电粒子的轨迹在哪个方位？
2、速度如何变化？
3、受力如何变化？
4、轨迹是什么形状? 问题：
一带电量为q，质量为m，速度为v的带电粒子垂直进入磁感应强度为B的匀强磁场中，其半径r和周期T为多大？推导:
粒子做匀速圆周运动所需的向心力 是由
粒子所受的洛伦兹力提供的,所以说明:
1、轨道半径和粒子的运动速率成正比。
2、带电粒子在磁场中做匀速圆周运动的周期和运动速率无关。例题2：如图所示，一束带正电的相同的粒子垂直磁场边界自O点射入匀强磁场中后分成了3束，其运动轨迹如图，粒子运动方向与磁场方向垂直，不计粒子的重力作用，已知OA=OC/2=OD/3，则这三束粒子的速率之比 ︰
︰=＿＿＿＿＿电荷的匀强磁场中的三种运动形式如运动电荷在匀强磁场中除洛仑兹力外其他力均忽略不计（或均被平衡）(2)当υ⊥B时，所受洛仑兹力提供向心力，做匀速圆周运动；(3)当υ与B夹一般角度时，由于可以将υ正交分解为υ∥和υ⊥（分别平行于和垂直于）B，因此电荷一方向以υ∥的速度在平行于B的方向上做匀速直线运动，另一方向以υ⊥的速度在垂直于B的平面内做匀速圆周运动。 (1)当υ∥B时，所受洛仑兹力为零，做匀速直线运动；qvB=mv2/RR=mv/qBT=2πR/v=2πm/qB在同一磁场中，不同的速度的运动粒子，其周期与速度无关，只与其荷质比有关．等距螺旋 例题氘核( )、氚核( )、氦核( )都垂直磁场方向入射同一匀强磁场，求以下几种情况下，它们轨道半径之比及周期之比各是多少？（1）以相同速率射入磁场；（2）以相同动能射入磁场．
