台山侨中 5.4 变压器

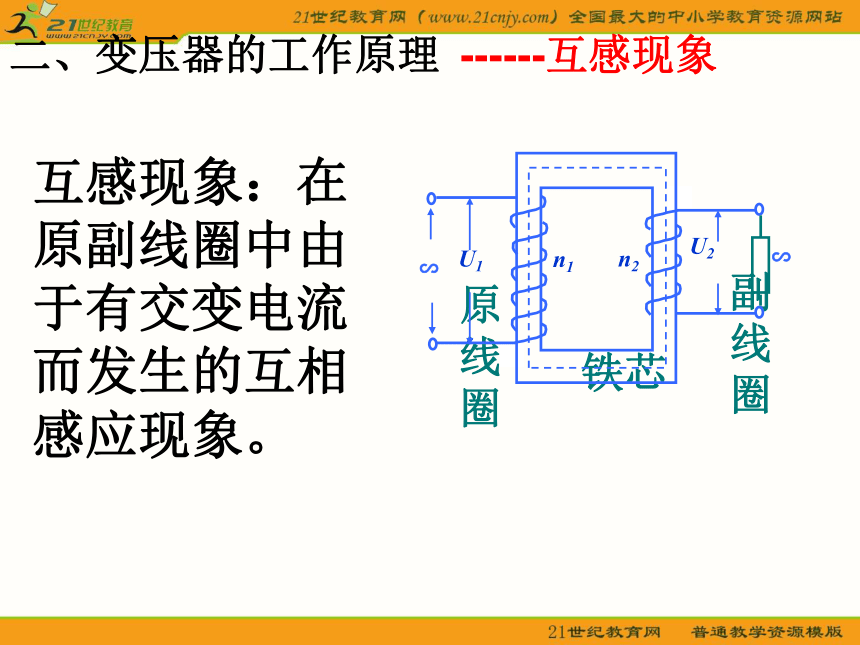

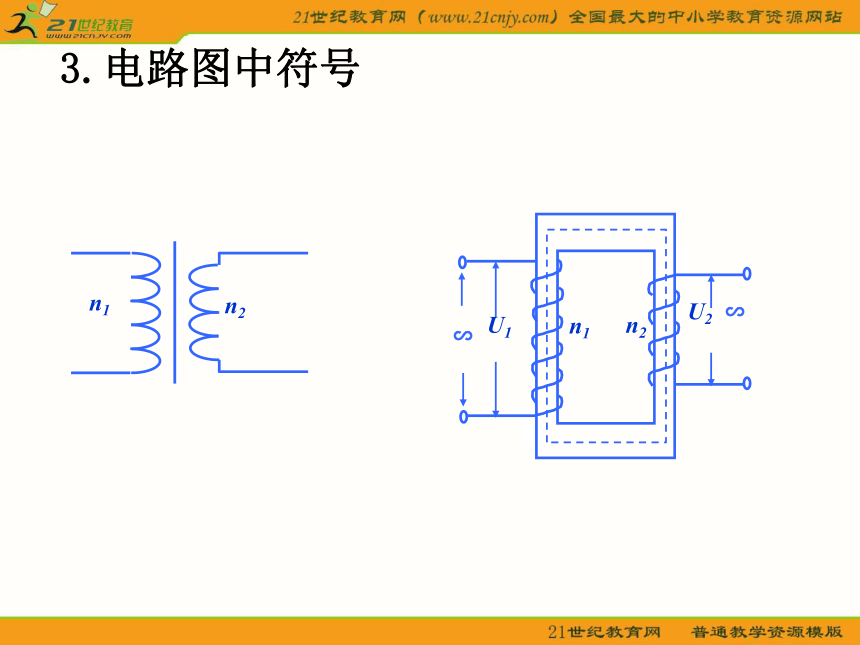

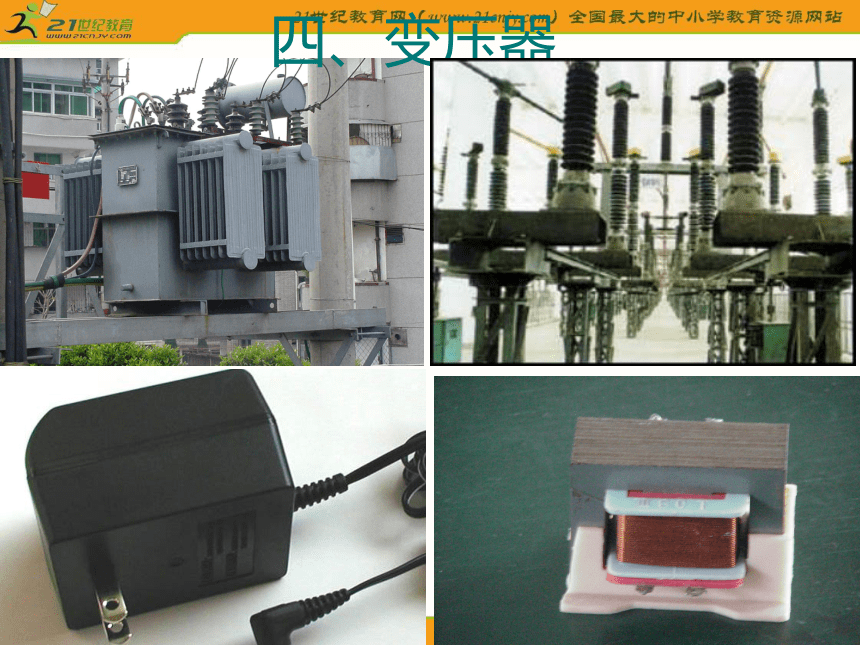

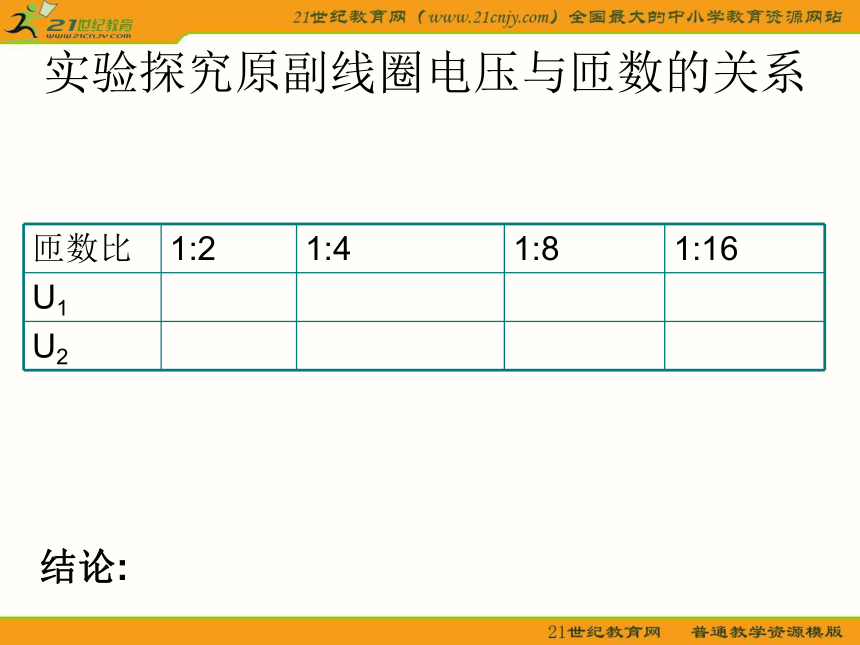

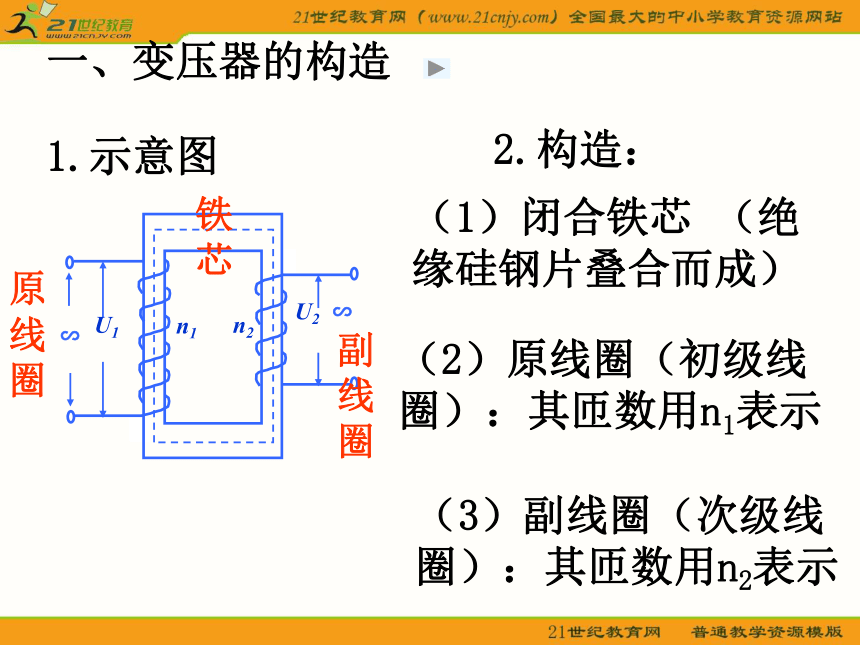

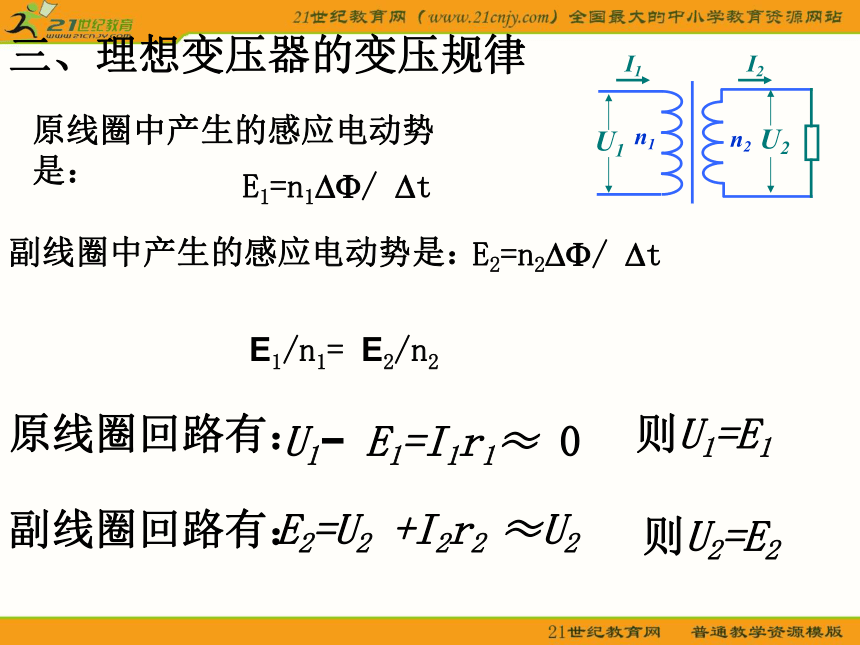

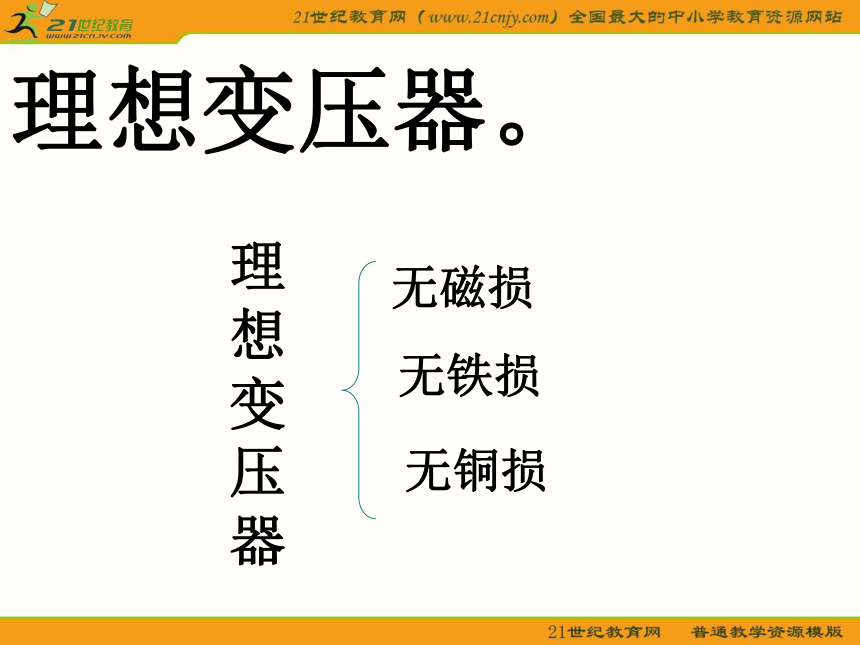

课件15张PPT。四、变压器一、变压器的构造1.示意图原线圈副线圈铁芯2.构造：（1）闭合铁芯 （绝缘硅钢片叠合而成）（2）原线圈（初级线圈）：其匝数用n1表示（3）副线圈（次级线圈）：其匝数用n2表示3.电路图中符号二、变压器的工作原理------互感现象原线圈副线圈铁芯互感现象：在原副线圈中由于有交变电流而发生的互相感应现象。实验探究原副线圈电压与匝数的关系结论:理想变压器。无磁损无铜损无铁损理想变压器三、理想变压器的变压规律原线圈中产生的感应电动势是：E1=n1??/ ?tE2=n2??/ ?tE1/n1= E2/n2原线圈回路有：U1? E1=I1r1≈ 0则U1=E1副线圈回路有： E2=U2 +I2r2 ≈U2则U2=E2副线圈中产生的感应电动势是：理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比n2 >n1 U2>U1 -----升压变压器n2 A 36匝 B 72匝 C 720匝 D 1440匝C四、理想变压器的电流规律1.理想变压器输入功率应等于输出功率即: U1I1=U2I2I 1/ I 2= U2 / U1= n2 / n1P入= P出2.理想变压器原副线圈的电流跟它们的匝数成反比I 1/ I 2= n2 / n1此公式只适用于一个副线圈的变压器【例1】理想变压器原、副线圈的匝数比n1:n2＝4：1，当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时，图中电流表A1的示数12mA，则电流表A2的示数为————（ ）
A．3mA B．0
C．48mA D．与负载R的值有关C【例3】一理想变压器，其原线圈2200匝，副线圈440匝，并接一个100Ω的负载电阻，
（1）当原线圈接在44V直流电源电源上时，电压表示数为________V,电流表示数为______A.
（2）当原线圈接在220V交变电源上时，电压表示数为________V，电流表示数为_______A,此时输入功率为_______W.00440.4419.36【例4】如图是街头的变压器通过降压给用户的示意图,R0表示输电线的电阻,当用电器增加时,相当于R的阻值减小,则图中各电表的读数如何变化?U1分析:输入输出电压、电流、功率大小之间的因果关系 4.输入功率P1由输出功率P2决定； P1＝P21.U1由电源决定；2.U2由U1和匝数比决定； U2＝n2/n1·U13.I2由U2和负载决定； I2＝U2／R5.I1由I2和匝数比决定； I1＝n2/n1·I2
