台山市华侨中学 2.5 焦耳定律

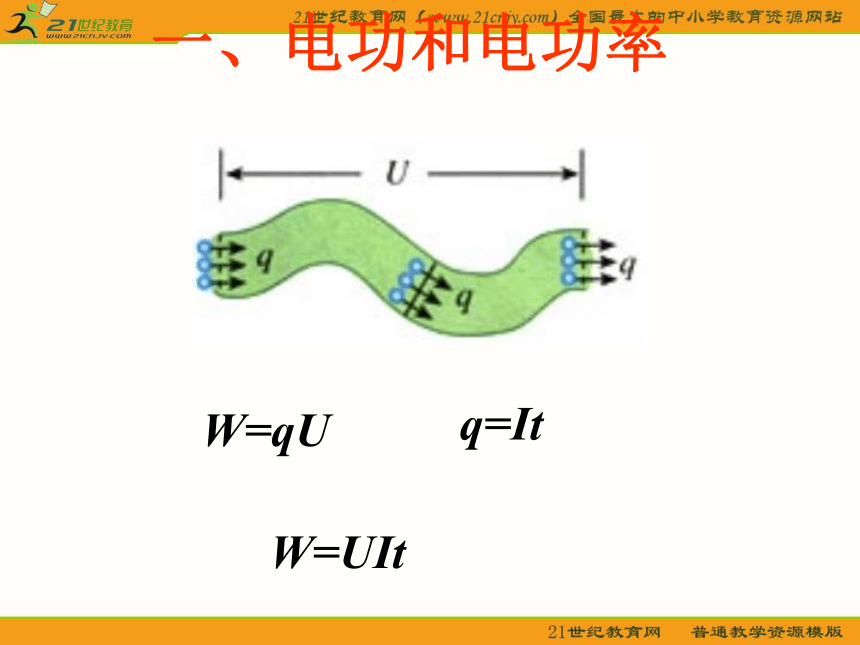

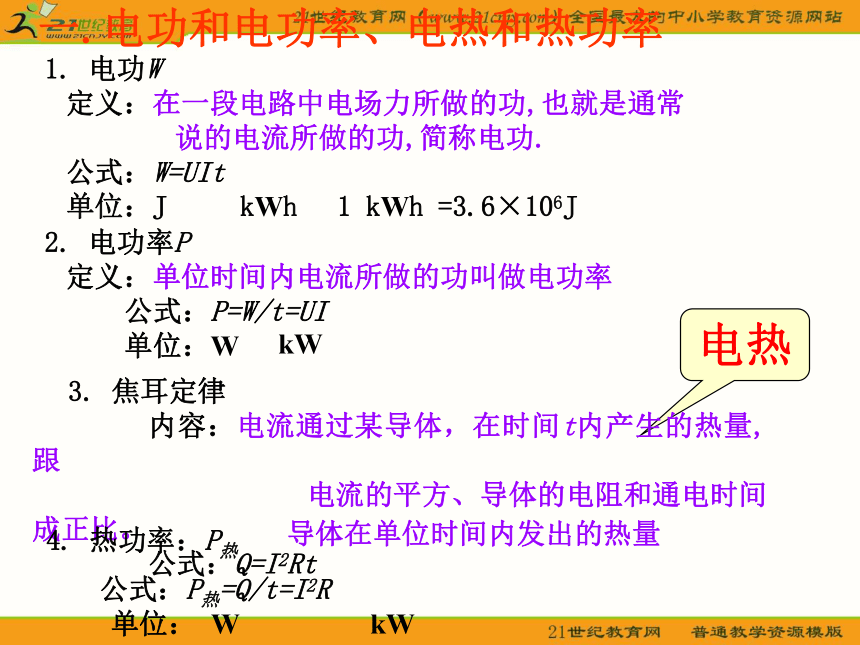

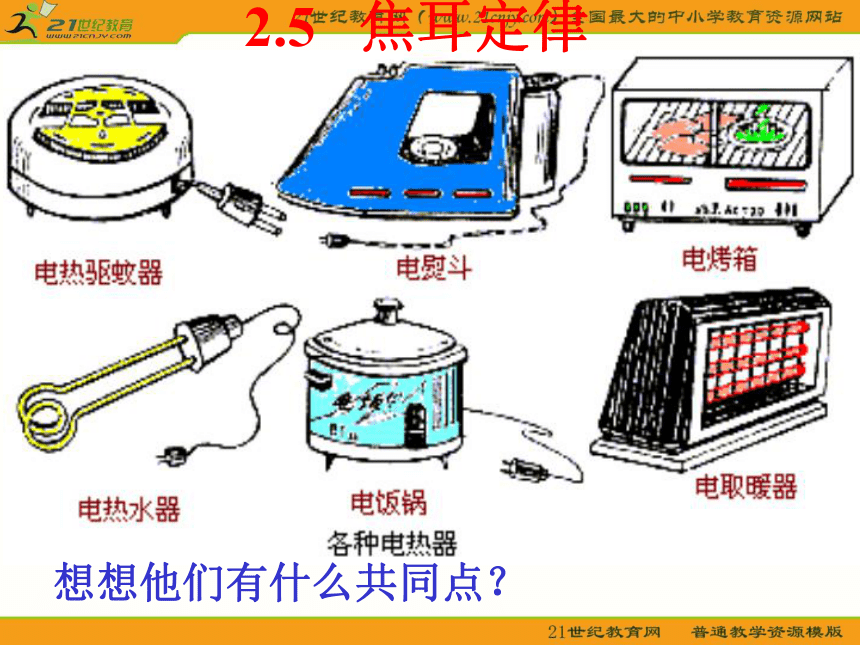

课件12张PPT。2.5 焦耳定律想想他们有什么共同点？一、电功和电功率W=qUq=ItW=UIt电热1. 电功W
定义：在一段电路中电场力所做的功,也就是通常
说的电流所做的功,简称电功.
公式：W=UIt
单位：J 2. 电功率P
定义：单位时间内电流所做的功叫做电功率
公式：P=W/t=UI
单位：WkWkWh1 kWh =3.6×106J一.电功和电功率、电热和热功率 3. 焦耳定律
内容：电流通过某导体，在时间t内产生的热量, 跟
电流的平方、导体的电阻和通电时间成正比。
公式：Q=I2Rt 公式：P热=Q/t=I2R

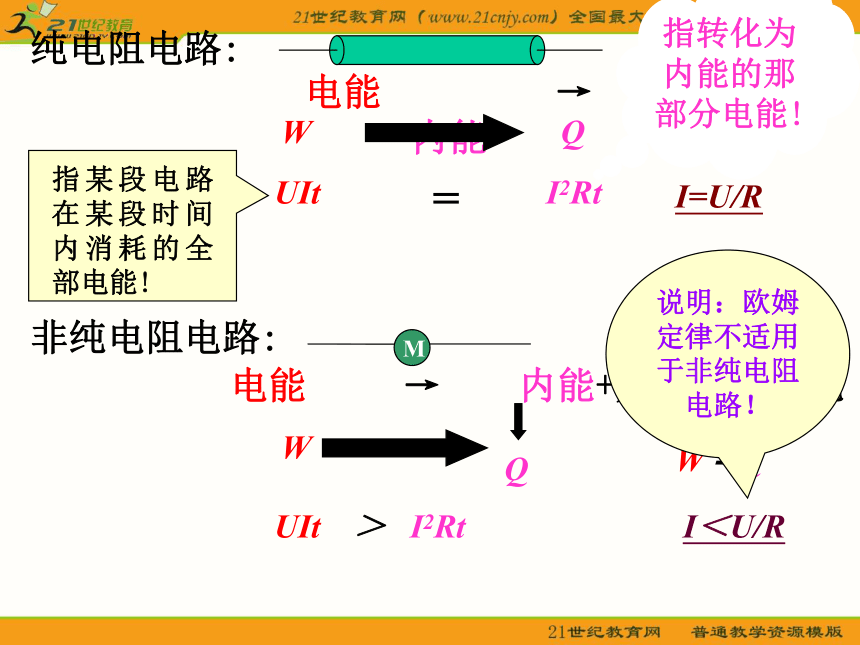

单位： W kW4. 热功率：P热 导体在单位时间内发出的热量纯电阻电路: 电能 → 内能 Q
I2Rt W

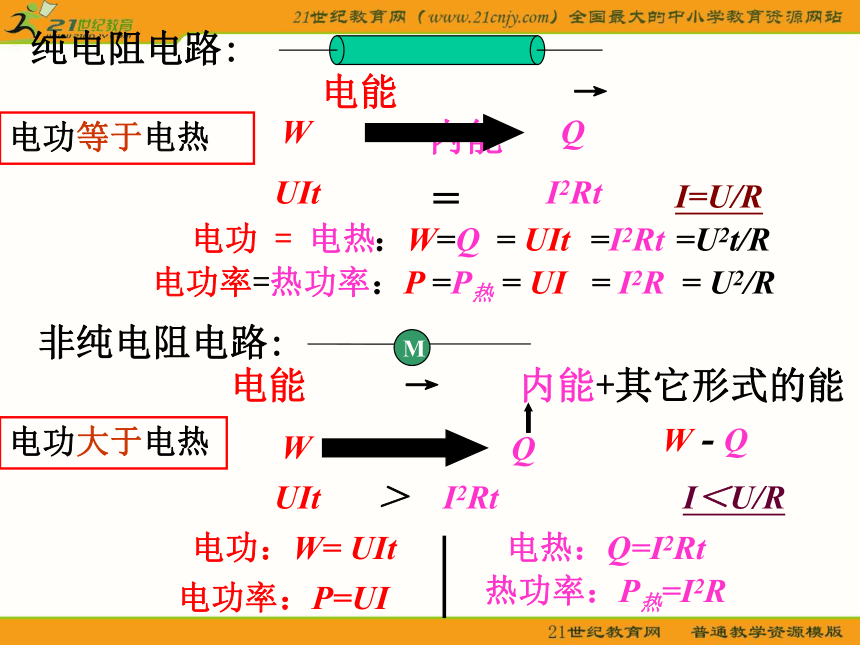

UIt=I=U/RM非纯电阻电路:电能 → 内能+其它形式的能WW - QQUIt I2RtI＜U/R说明：欧姆定律不适用于非纯电阻电路！＞指某段电路在某段时间内消耗的全部电能! 指转化为内能的那部分电能!纯电阻电路: 非纯电阻电路:电能 → 内能电能 → 内能+其它形式的能 Q
I2Rt W
UIt=I=U/R电功 = 电热：W=Q= UIt=I2Rt=U2t/R电功率=热功率：P =P热 = UI = I2R = U2/RMWW - QQUIt＞ I2RtI＜U/R电功：W= UIt电热：Q=I2Rt电功率：P=UI热功率：P热=I2R电功等于电热电功大于电热 4.5A 1、规格为“220V，1000W”的电炉，求：
（1）电炉正常工作时，通过电阻丝的电流
（2）电炉的电阻 48.4Ω课堂训练　2、加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的热功率为（ ）
　A．P 　 B．U 2/ r 　　
C．P 2r /U 2 D．P – P 2r / U 2
非纯电阻电路中计算
电功率只能用P=UI，
热功率只能用P热=I2R
课堂训练C探究实验：
给你玩具电风扇1台、干电池2节、电压表和电流表各 1 只、导线若干。
请你设法测出电风扇的直流电阻，以及电风扇工作时总功率(电功率）和输出的机械功率。
卡 住

卡住：电能 → 内能电能 → 内能卡住：运转：M电能 → 机械能+内能
